GEOKON Alat Perekam Data, Addressable Bus Converter 8020-38

Category: Data Loggers

About this item

Model 8020-38 Addressable Bus Converter memungkinkan integrasi GEOKON Addressable Sensor Strings dengan berbagai sistem. Perangkat ini kompatibel dengan komputer, programmable logic controller (PLC), dan datalogger.

Deskripsi Produk

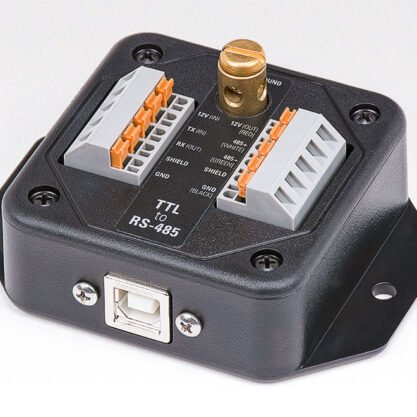

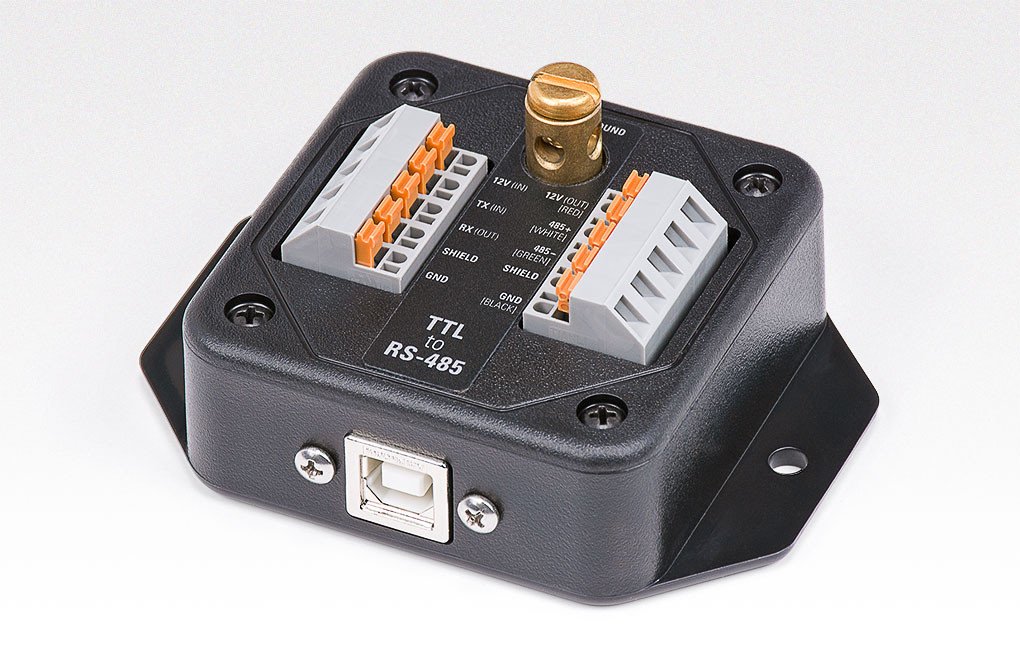

Addressable Bus Converter berfungsi sebagai jembatan antara pembaca USB atau TTL dengan rangkaian sensor GEOKON yang mendukung RS-485. Model 8020-38 dipasang sejalan (in-line) dengan sistem dan menyediakan konversi sinyal dua arah antara USB dan RS-485, atau TTL dan RS-485.

Komunikasi dilakukan melalui koneksi RS-485 half-duplex dengan menggunakan protokol Modbus® RTU. Kecepatan transmisi data (baud rate) dapat diatur ulang oleh pengguna, mulai dari 9600 bps hingga 115,2 kbps, dengan pengaturan default dari pabrik.

Spesifikasi Model 8020-38 Addressable Bus Converter

Catu Daya Input:
- USB: 5 Volt DC, 500 mA
- TTL: 12 Volt DC, 500 mA
Catu Daya Output:
- 12 Volt DC, 150 mA (maksimal)
Konsumsi Daya saat Tidur (Sleep Current):
- Maksimal 500 µA (selama mode USB suspend)
Konsumsi Daya saat Beroperasi:
- Maksimal 15 mA
Antarmuka (Interface):
- RS-485 (half-duplex, dua kabel diferensial)
- USB 1.0 hingga USB 3.1
- 5 V TTL (single-ended)
- 5 V TTL (single-ended, inverted)
Rentang Suhu Operasional:
- −40°C hingga +80°C

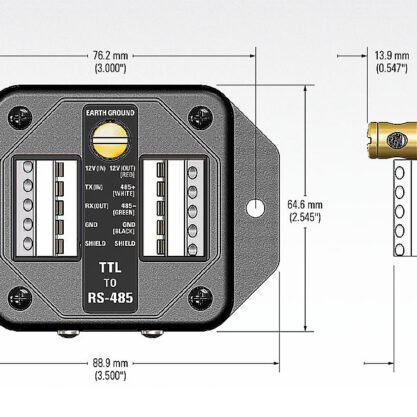

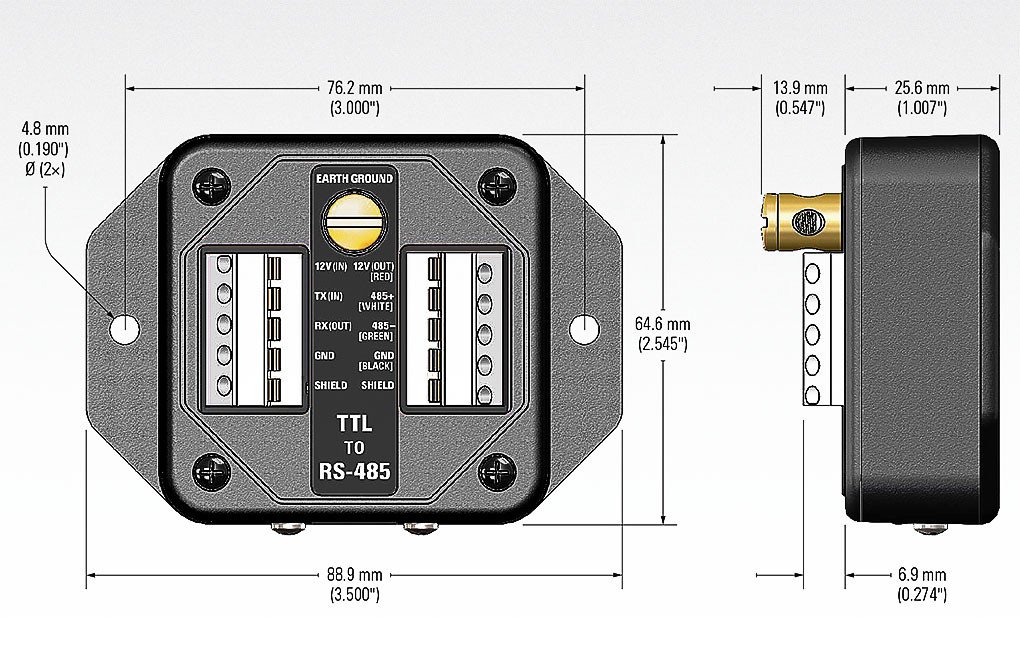

Dimensi (P × L × T):
- 88,9 × 64,6 × 39,5 mm
