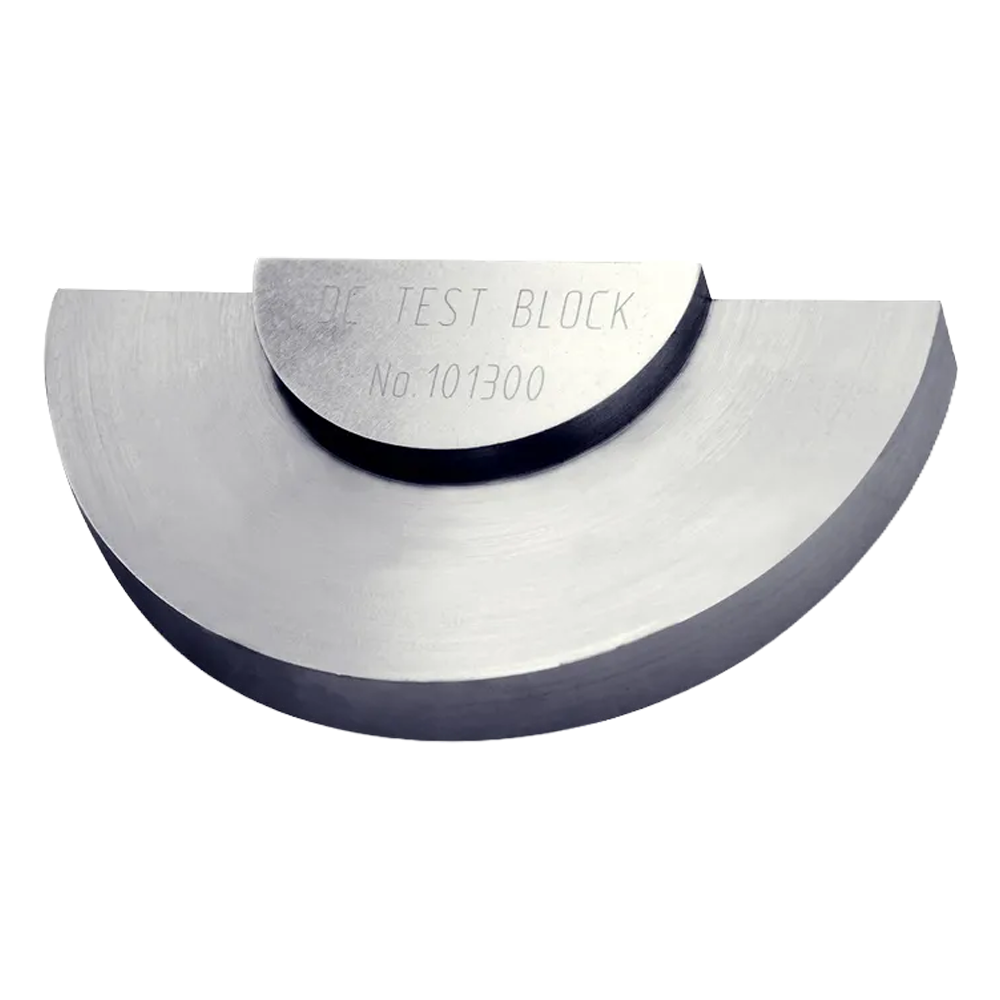

Dalam proses Ultrasonic Testing, kemampuan untuk menentukan posisi dan jarak suatu indikasi secara akurat merupakan bagian penting dari evaluasi hasil inspeksi. DC-type Distance Calibration Test Block digunakan sebagai referensi standar untuk melakukan kalibrasi fungsi pengukuran jarak pada Ultrasonic Flaw Detector, terutama dalam pengujian menggunakan gelombang geser atau shear wave.
Dengan geometri yang telah ditentukan secara presisi, blok ini memberikan jalur referensi bagi rambatan dan pantulan gelombang ultrasonik. Operator dapat menggunakan respons pantulan tersebut untuk melakukan penyesuaian jarak pada instrumen, sehingga posisi indikasi pada benda kerja dapat ditentukan dengan lebih akurat. Penggunaan blok kalibrasi ini membantu meningkatkan konsistensi dan keandalan hasil inspeksi NDT.

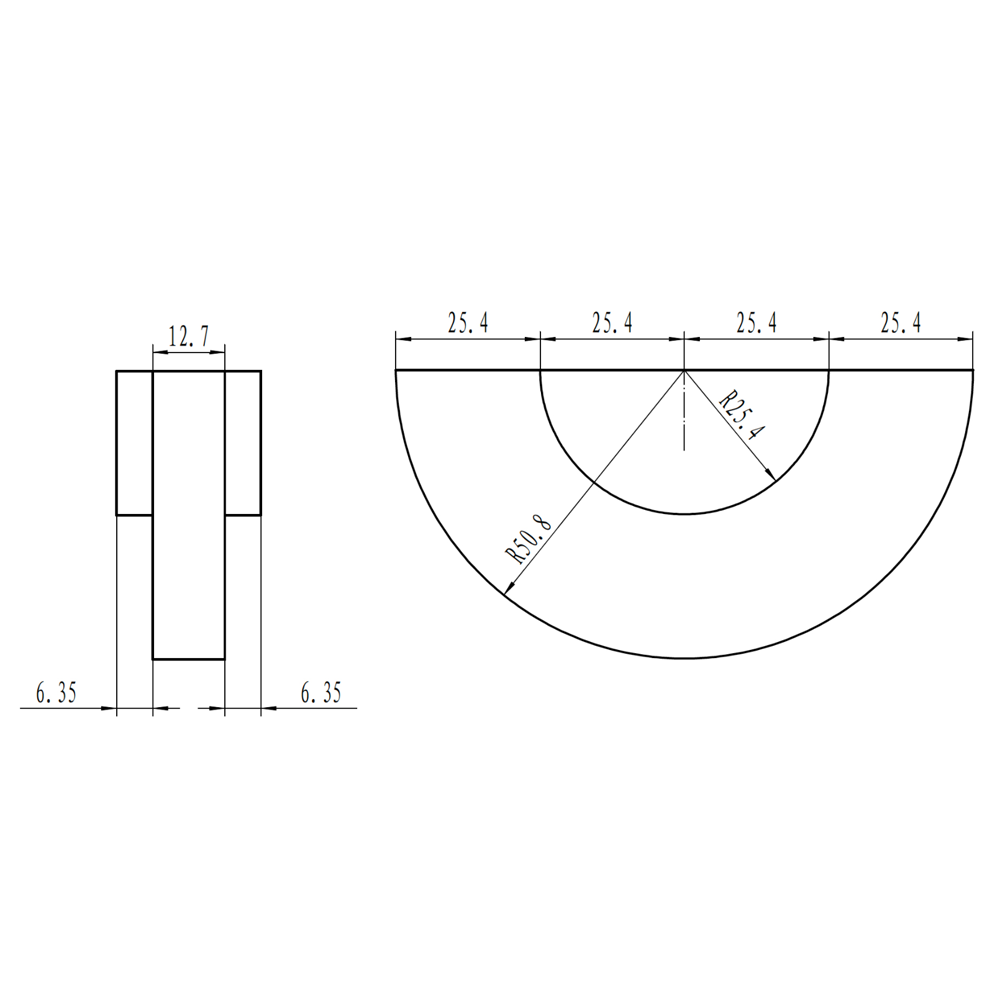

DC Calibration Block memiliki dua radius referensi, yaitu 25,4 mm dan 50,8 mm, yang dikonfigurasikan pada segmen 180°. Produk dilengkapi engineering plastics storage case untuk memberikan perlindungan selama penyimpanan dan transportasi. Selain spesifikasi standar, blok kalibrasi juga dapat dikustomisasi berdasarkan kebutuhan pelanggan.
Fungsi Utama
DC Calibration Block terutama digunakan untuk:
- Kalibrasi jarak shear wave pada instrumen Ultrasonic Testing.
- Memverifikasi fungsi pengukuran jarak pada Ultrasonic Flaw Detector.
- Membantu menentukan posisi indikasi atau reflektor secara akurat.
- Memastikan pengaturan time base dan jarak instrumen sesuai dengan referensi.
- Mengevaluasi respons pantulan gelombang ultrasonik.
- Mendukung verifikasi performa sistem UT sebelum inspeksi benda kerja.
Fitur Utama
- Khusus untuk Shear Wave Distance Calibration.
- Memiliki radius referensi 25,4 mm dan 50,8 mm.
- Konfigurasi radius pada segmen 180°.
- Mengacu pada ASTM E164 dan BRR/AWS X-1.
- Membantu kalibrasi fungsi pengukuran jarak UT.
- Cocok digunakan bersama angle beam transducer.
- Dilengkapi engineering plastics storage case.
- Desain praktis untuk penggunaan laboratorium dan lapangan.
- Tersedia opsi custom calibration block berdasarkan kebutuhan pelanggan.
Standar
DC Calibration Block dibuat berdasarkan:
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination of Weldments
- BRR/AWS X-1 Specifications
Penerapan blok dalam inspeksi formal harus tetap mengikuti prosedur pengujian dan persyaratan kode/standar yang ditetapkan untuk pekerjaan tersebut.
Aplikasi
DC Calibration Block banyak digunakan dalam berbagai aplikasi Non-Destructive Testing (NDT) yang membutuhkan kalibrasi jarak secara akurat. Penggunaannya mencakup industri manufaktur mesin, petrokimia, minyak dan gas, aerospace, fabrikasi baja, pressure vessel, pipeline, struktur baja, serta inspeksi komponen pesawat.
Sebagai contoh, ketika melakukan pemeriksaan ultrasonik pada pressure vessel berukuran besar, pipeline, atau komponen aerospace, DC Calibration Block dapat digunakan terlebih dahulu untuk memverifikasi fungsi pengukuran jarak pada instrumen. Dengan demikian, inspector dapat menentukan posisi indikasi internal secara lebih akurat dan melakukan evaluasi terhadap kondisi serta keamanan komponen.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | DC Calibration Block |
| Jenis | DC-Type Distance Calibration Test Block |
| Fungsi | Shear Wave Distance Calibration |
| Radius 1 | 25,4 mm |
| Radius 2 | 50,8 mm |
| Konfigurasi | Radius 25,4 mm dan 50,8 mm pada segmen 180° |
| Standar | ASTM E164 & BRR/AWS X-1 |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi jarak gelombang geser |
| Casing | Engineering Plastics Storage Case |
| Berat Bersih | ±0,5 kg |
| Berat Kotor | ±1,5 kg |
| Kustomisasi | Tersedia sesuai kebutuhan pelanggan |
