Dalam inspeksi ultrasonik, kekuatan sinyal pantulan dapat mengalami penurunan seiring bertambahnya jarak rambat gelombang. DAC Test Block digunakan sebagai referensi untuk memahami dan mengoreksi perubahan amplitudo tersebut, sehingga indikasi pada jarak berbeda dapat dievaluasi dengan tingkat sensitivitas yang lebih konsisten.

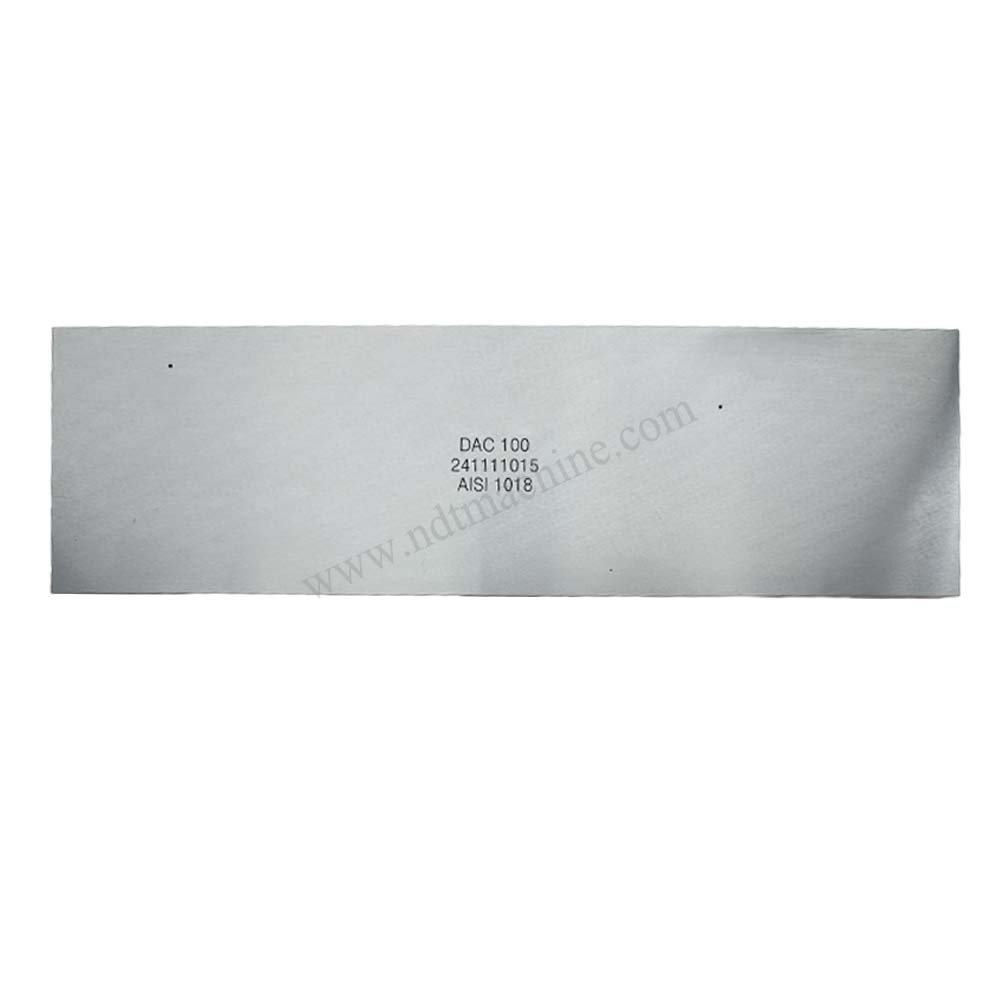

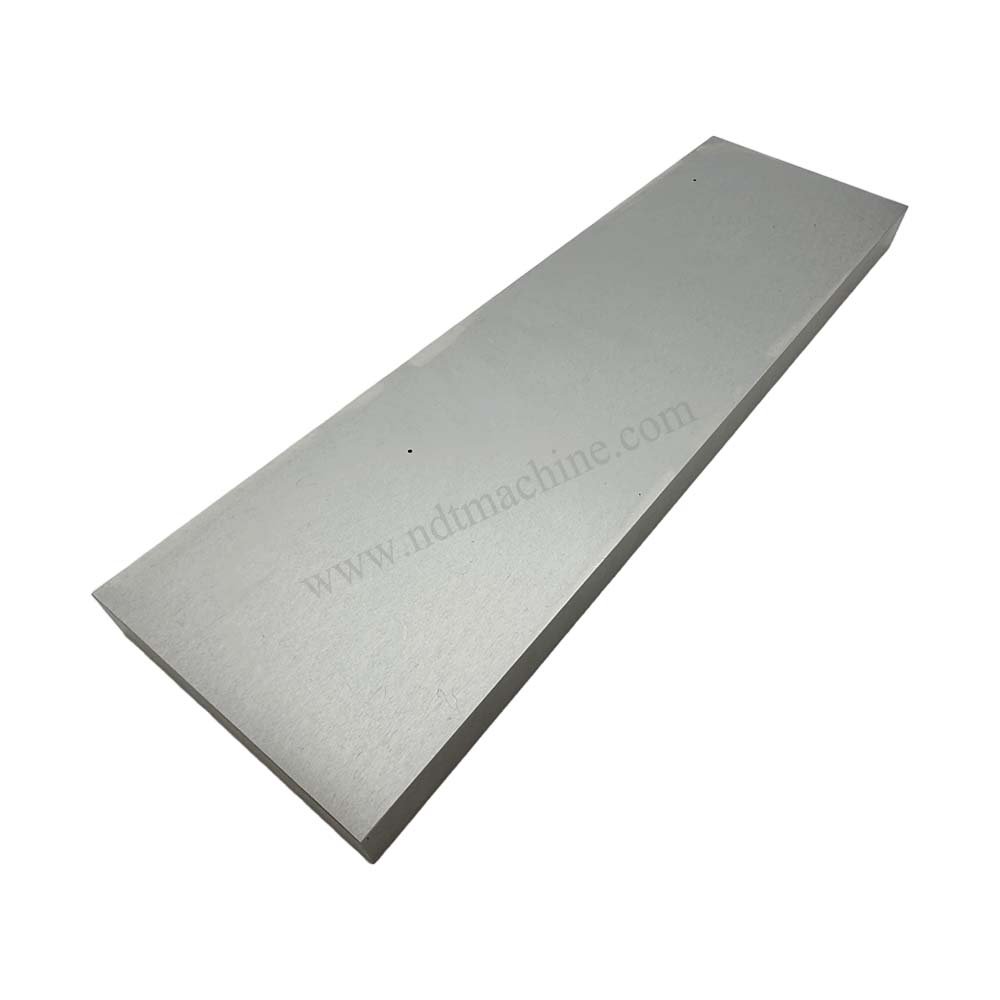

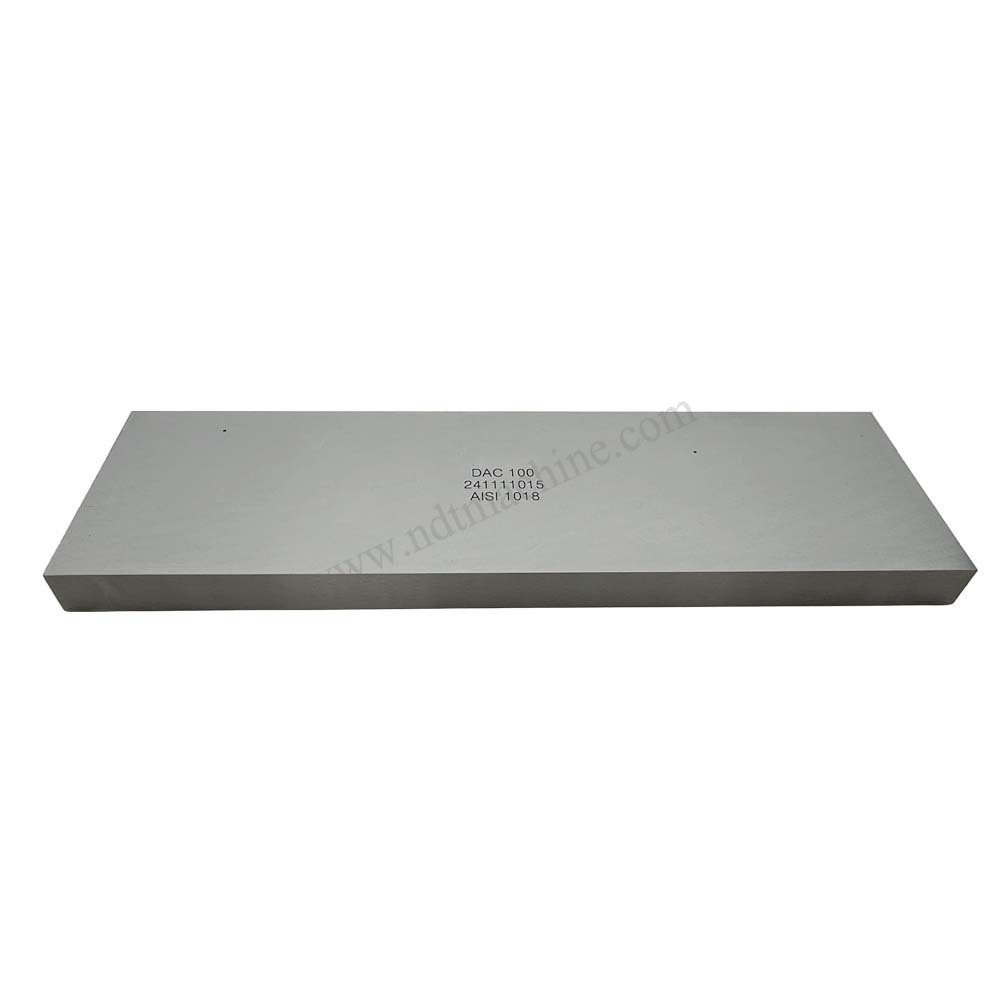

Blok berbahan Carbon Steel (Baja Karbon) ini memiliki dimensi 340 × 100 × 20 mm dan dilengkapi dua lubang Ø1,5 mm sebagai reflektor buatan. Konfigurasi tersebut memungkinkan operator menggunakan respons dari kedua reflektor sebagai titik referensi dalam proses penyusunan DAC Curve, sekaligus membantu memverifikasi sensitivitas dan performa sistem UT sebelum inspeksi dilakukan.
Fitur Utama
- Dirancang untuk aplikasi Distance Amplitude Correction (DAC).
- Memiliki 2 lubang referensi Ø1,5 mm.
- Material Carbon Steel / Baja Karbon.
- Dimensi blok 340 × 100 × 20 mm.
- Digunakan sebagai reflektor buatan untuk evaluasi amplitudo.
- Membantu pembuatan dan pemeriksaan DAC Curve.
- Mendukung pengaturan sensitivitas Ultrasonic Flaw Detector.
- Cocok untuk inspeksi material baja dan sambungan las.
- Dapat digunakan di laboratorium maupun lokasi inspeksi NDT.
Standar
Blok DAC dapat digunakan sebagai referensi dalam prosedur Ultrasonic Testing yang memerlukan evaluasi amplitudo terhadap jarak. Standar atau kode yang diterapkan perlu disesuaikan dengan prosedur inspeksi proyek, antara lain:
- ASME BPVC Section V – Nondestructive Examination
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
Aplikasi
DAC Test Block 340 × 100 × 20 mm digunakan untuk pembuatan Distance Amplitude Correction Curve, evaluasi sensitivitas instrumen UT, dan pemeriksaan respons transduser terhadap reflektor pada jarak berbeda. Blok ini dapat digunakan dalam inspeksi sambungan las, pelat baja, struktur baja, pressure vessel, forging, fabrikasi logam, serta komponen industri. Selain inspeksi lapangan, blok ini juga sesuai untuk laboratorium NDT, pelatihan operator UT, QC, dan QA.
Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | DAC Test Block |
| Jenis | DAC / Ultrasonic Reference Block |
| Material | Carbon Steel / Baja Karbon |
| Dimensi | 340 × 100 × 20 mm |
| Jumlah Lubang | 2 lubang |
| Diameter Lubang | Ø1,5 mm |
| Fungsi Utama | Pembuatan dan evaluasi DAC Curve |
| Reflektor | 2 × Through-Hole Ø1,5 mm |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi sensitivitas dan evaluasi respons amplitudo |
