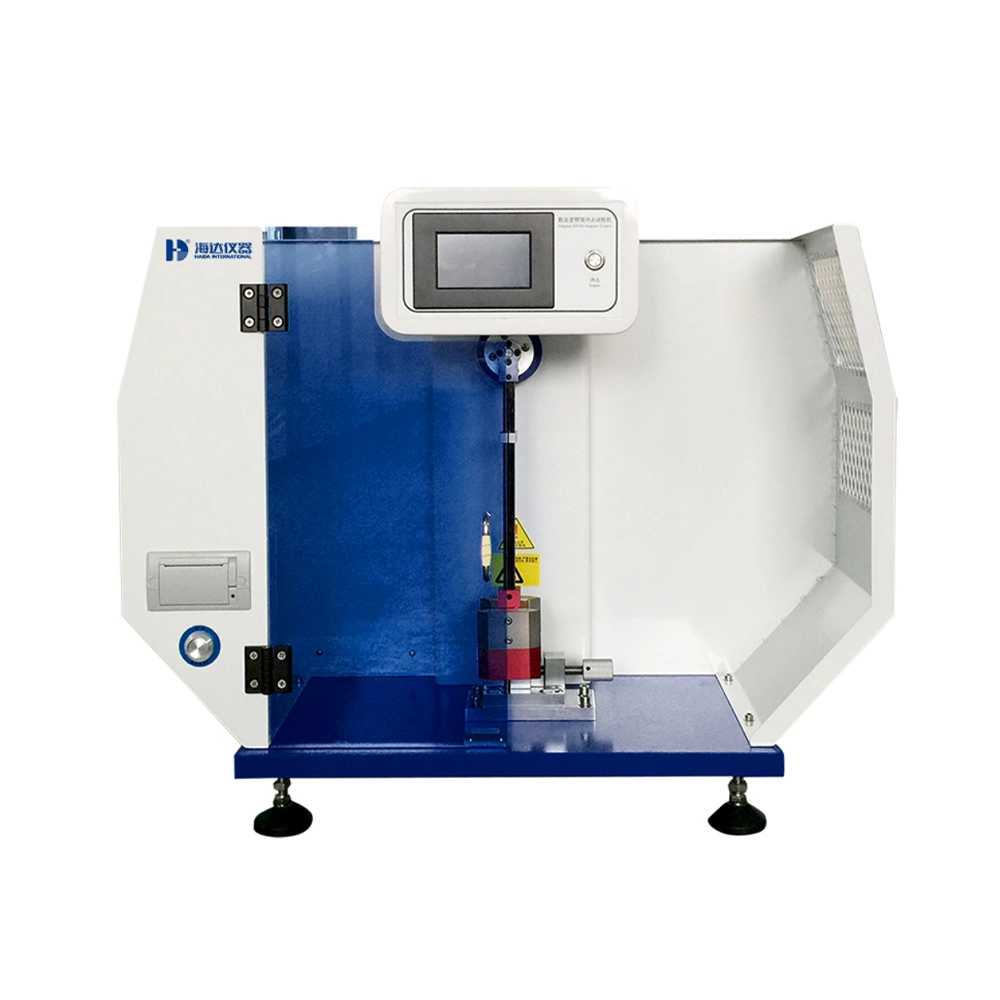

Charpy & Izod Impact Tester
Charpy & Izod Impact Tester adalah alat pengujian material yang digunakan untuk mengukur ketangguhan impak (impact toughness) atau kemampuan suatu material dalam menyerap energi saat menerima beban kejut secara tiba-tiba. Alat ini melakukan dua metode pengujian yang paling umum digunakan, yaitu Charpy Impact Test dan Izod Impact Test, untuk menentukan ketahanan material terhadap patah akibat benturan. Pengujian ini banyak diterapkan pada logam, plastik, komposit, dan berbagai material teknik lainnya guna mengevaluasi perilaku material dalam kondisi pembebanan dinamis.
Pada metode Charpy, spesimen ditempatkan secara horizontal dan ditopang pada kedua ujungnya, kemudian dipukul oleh pendulum pada sisi berlawanan dari takikan (notch). Sedangkan pada metode Izod, spesimen dijepit secara vertikal seperti kantilever dan dipukul pada bagian atas takikan. Energi yang diserap hingga spesimen patah dihitung berdasarkan kehilangan energi ayunan pendulum setelah benturan. Nilai energi impak yang diperoleh digunakan untuk menentukan tingkat ketangguhan dan ketahanan retak material. Dilengkapi dengan sistem pendulum presisi tinggi, sensor pengukuran energi, penjepit spesimen untuk metode Charpy dan Izod, layar digital atau komputerisasi, sistem pengangkatan pendulum otomatis, serta perangkat lunak analisis data, Charpy & Izod Impact Tester mampu menghasilkan hasil pengujian yang akurat, stabil, dan dapat diulang. Beberapa model modern juga dilengkapi fitur pencatatan kurva gaya terhadap waktu untuk analisis perilaku patahan yang lebih mendalam.
Peralatan ini banyak digunakan oleh industri logam, plastik, otomotif, konstruksi, manufaktur, laboratorium pengujian material, pusat penelitian, dan lembaga sertifikasi untuk memastikan kualitas dan keamanan material sebelum digunakan. Alat ini mendukung berbagai standar internasional seperti ASTM E23, ASTM D256, ISO 148, ISO 179, ISO 180, DIN EN ISO, dan standar pengujian impak lainnya. Dengan kemampuan mengukur ketangguhan material secara objektif, Charpy & Izod Impact Tester membantu produsen meningkatkan kualitas, keandalan, dan performa produk dalam kondisi penggunaan yang sebenarnya.
Metode Pengujian
Test 1: ISO 179 – Charpy Impact Test
Metode Charpy Impact Test digunakan untuk menentukan ketahanan material terhadap beban kejut (impact strength) dengan mengukur energi yang diserap spesimen saat patah akibat benturan pendulum. Spesimen biasanya ditempatkan secara horizontal dan ditopang pada kedua ujungnya sebelum dikenai benturan pada bagian tengah.
Test 2: ISO 180 – Izod Impact Test
Metode Izod Impact Test digunakan untuk mengukur ketahanan benturan material dengan cara menjepit spesimen secara vertikal sebagai kantilever, kemudian memberikan benturan menggunakan pendulum pada posisi tertentu
Standar Lainnya
A. Material Plastik & Flexible Packaging
Uji Tarik (Tensile Test)
- ASTM D882 – Tensile Properties of Thin Plastic Sheeting
- ASTM D638 – Tensile Properties of Plastics
- ASTM D1708 – Tensile Properties of Small Plastic Specimens
- ISO 527 – Determination of Tensile Properties of Plastics
Digunakan untuk mengukur kekuatan tarik, modulus elastisitas, dan elongasi material plastik.
Uji Tusuk (Puncture Test)
- ASTM F1306 – Slow Rate Penetration Resistance of Flexible Barrier Films and Laminates
Mengukur ketahanan material terhadap penetrasi atau tusukan.
Uji Sobek Celana (Trouser Tear Test)
- ASTM D1938 – Trouser Tear Resistance of Plastic Film and Thin Sheeting
Menentukan ketahanan sobek pada film plastik dan lembaran tipis.
Uji Penyusutan Panas (Thermal Shrinkage Test)
- ASTM D2732 – Unrestrained Linear Thermal Shrinkage of Plastic Film
Mengukur perubahan dimensi akibat pemanasan.
Uji Benturan Dart Jatuh Bebas
- ASTM D1709
- ISO 7765-1
Menentukan ketahanan film plastik terhadap benturan benda jatuh bebas.
Uji Koefisien Gesek (COF Test)
- ASTM D1894
Mengukur koefisien gesek statis dan dinamis pada film plastik.
Uji Sobek Elmendorf
- ASTM D1424
- ASTM D1922
- ISO 1974
Menentukan kekuatan sobek material menggunakan metode pendulum Elmendorf.
B. Material Plastik dan Pipa Plastik
Uji Benturan Izod
- ISO 180
Mengukur energi benturan yang diserap spesimen yang dijepit secara vertikal.
Uji Kekakuan Cincin (Ring Stiffness)
- ISO 9966
Digunakan untuk mengukur kekakuan pipa plastik terhadap beban radial.
Uji Benturan Charpy
- ISO 179
Menentukan ketangguhan material terhadap benturan menggunakan metode Charpy.
Uji Penuaan Cuaca (Weathering Test)
- ISO 4892
Mengevaluasi ketahanan material terhadap paparan sinar UV, panas, dan kelembapan.
Uji Geser Perekat (Lap Shear Test)
- ASTM D3163
Mengukur kekuatan sambungan perekat pada material plastik.
Uji Benturan Pipa
- ISO 4422
- ISO 3127
Menentukan ketahanan benturan pipa plastik terhadap beban jatuh.
Uji DSC dan OIT
- ASTM D4565
- ISO 11357
- EN 728
Digunakan untuk menganalisis sifat termal dan ketahanan oksidasi material.
Uji HDT (Heat Deflection Temperature)
- ISO 75
Menentukan suhu deformasi plastik di bawah beban tertentu.
Uji Tekanan Hidrostatik dan Burst
- ASTM D1598
Mengukur kemampuan pipa menahan tekanan internal dalam jangka waktu tertentu.
Uji Melt Flow Rate (MFR/MVR)
- ISO 1133
- ASTM D1238
Mengukur laju aliran lelehan material termoplastik.
Uji Lentur (Flexural/Bending Test)
- ASTM D790
- ISO 178
- ISO 14125
- ASTM D6272
Menentukan kekuatan dan modulus lentur material.
Uji Vicat Softening Temperature (VST)
- ISO 306
- ASTM D1525
Mengukur suhu pelunakan material termoplastik.
Uji Tarik Plastik
- ASTM D882
- ASTM D638
- ASTM D1708
- ISO 527
Mengukur kekuatan tarik dan elongasi material plastik.
C. Material Karet (Rubber Materials)
Uji Kekuatan Tarik dan Elongasi
- ASTM D412
- ISO 37:2005
- JIS K6251
- DIN 53504:2009
Menentukan kekuatan tarik maksimum dan perpanjangan putus material karet.
Uji Penuaan Ozon (Ozone Aging Test)
- ASTM D1149
- ASTM D1171
- ISO 7326
- ISO 1431-1
- DIN 53509-1
Mengukur ketahanan karet terhadap retak akibat paparan ozon.
Uji Kekuatan Sobek
- ASTM D624
- ISO 34-1
Menentukan ketahanan karet terhadap propagasi sobekan.
Uji Compression Set
- ASTM D395
- ISO 815-1
Mengukur kemampuan karet kembali ke bentuk semula setelah diberikan tekanan dalam waktu tertentu.
Uji Kekerasan Shore A/D
- ASTM D2240
- ISO 7619-1
- JIS K6253
- ISO 868
Menentukan tingkat kekerasan material karet dan elastomer.
Uji Ketahanan Suhu Tinggi/Rendah
- ASTM D573
- ASTM D865
- ISO 188 Method B
- DIN 53508
Mengevaluasi perubahan sifat fisik karet setelah paparan suhu ekstrem.
Uji Densitas
- ISO 2781 (Method A)
Menentukan massa jenis material karet.
Uji Rheometer / Curemeter
- ASTM D5289
- ISO 6502
Mengukur karakteristik vulkanisasi dan waktu curing karet.
Uji Mooney Viscosity
- ASTM D1646
Menentukan viskositas dan kemampuan proses material karet sebelum vulkanisasi.
Spesifikasi Produk
| Capacity | Simply Supported Beams：7.5, 15, 25, 50J | Izod Beams：2.75J、5.5J |
| Impact velocity | 3.5m/s, 2.9m/s or specified | |
| Test angle | 150° | |
| Impact blade angle | 30°±l° | |
| Distance between jaw and support line | 60mm, 70 mm,95mm | |
| Blade filleted radius | R=2±0.5mm | R=0.8mm±0.2mm |
| Display | LCD Touch Screen | |
| Model | GC-XJL-5/5.5D | |
| Power | AC220V±10%, 50/60Hz | |
