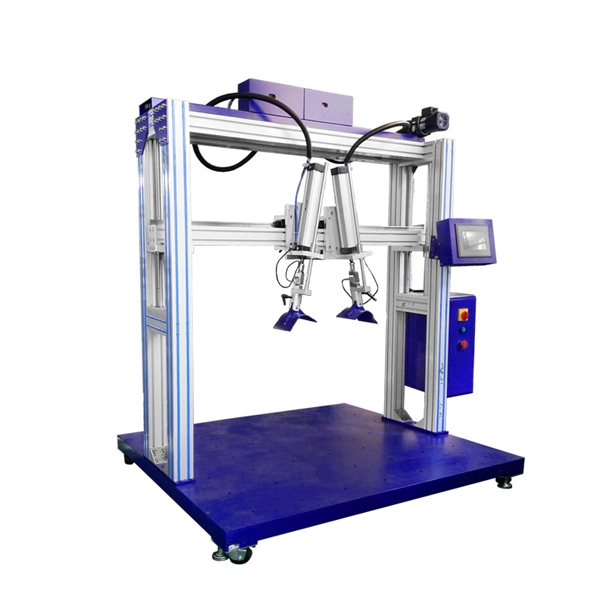

Chair Arm and Leg Tester
Chair Arm and Leg Tester adalah alat pengujian yang dirancang untuk mengevaluasi kekuatan, ketahanan, dan keandalan sandaran tangan (armrest) serta kaki kursi (chair leg) terhadap beban statis maupun dinamis yang terjadi selama penggunaan sehari-hari. Pengujian dilakukan dengan memberikan gaya tekan, tarik, atau beban berulang pada armrest dan kaki kursi untuk mensimulasikan kondisi penggunaan nyata serta mengukur kemampuan struktur dalam menahan deformasi, keretakan, kelonggaran sambungan, maupun kegagalan mekanis akibat kelelahan material. Alat ini dapat digunakan untuk berbagai jenis kursi seperti kursi kantor, kursi rumah tangga, kursi publik, dan furnitur komersial lainnya. Dilengkapi dengan aktuator presisi tinggi, sensor gaya akurat, sistem kontrol PLC, layar sentuh, serta pengaturan beban dan jumlah siklus yang fleksibel, Chair Arm and Leg Tester mampu menghasilkan data pengujian yang konsisten dan dapat diandalkan. Peralatan ini banyak digunakan oleh produsen furnitur, laboratorium pengujian, dan lembaga sertifikasi untuk memastikan produk memenuhi standar internasional seperti ANSI/BIFMA X5.1, EN 1728, EN 581, dan standar furnitur lainnya, sehingga menjamin keamanan, kualitas, serta umur pakai kursi sebelum dipasarkan.
Standar Pengujian
- ANSI/BIFMA X5.1-2011 Clause 18 – Leg Strength Test
Pengujian untuk mengevaluasi kekuatan kaki kursi (chair leg strength) terhadap beban statis yang diberikan pada struktur penopang kursi. Tujuannya adalah memastikan kaki kursi mampu menahan gaya yang diterapkan tanpa mengalami kerusakan, retak, deformasi permanen, atau kegagalan struktural. - ANSI/BIFMA X5.1-2011 Clause 21 – Arm Durability Test (Cyclic)
Pengujian ketahanan sandaran tangan (armrest durability) dengan pembebanan berulang (cyclic loading) untuk mensimulasikan penggunaan jangka panjang. Pengujian ini digunakan untuk mengevaluasi daya tahan struktur dan sambungan sandaran tangan terhadap tekanan berulang selama masa pakai kursi.
Spesifikasi Utama
Sistem Aktuator Pneumatik
- Dilengkapi 2 kelompok aktuator pneumatik yang dapat dipasang secara vertikal maupun miring hingga 10°, sesuai kebutuhan pengujian.
- Dilengkapi tambahan 2 kelompok aktuator horizontal untuk pengujian gaya dorong pada kaki kursi (chair leg horizontal thrust test).
- Rentang penyesuaian posisi aktuator horizontal:
- Minimum: 20 mm
- Maksimum: 250 mm
- Gaya dorong maksimum aktuator horizontal: 60 kg.
- Aktuator sisi kiri dan kanan dapat beroperasi secara independen maupun bersamaan.
Pengaturan Pengujian
- Rentang pengaturan ketinggian sandaran tangan (armrest height adjustment): 550 – 950 mm.
- Gaya pembebanan (applied force) dapat diatur sesuai kebutuhan.
- Waktu penahanan beban (force holding time) dapat disesuaikan.
- Kecepatan pengujian (test rate): 10 – 30 siklus/menit.
Kapasitas Pengujian
- Lebar maksimum spesimen: 1000 mm.
- Gaya keluaran maksimum aktuator vertikal: 100 kg.
- Gaya dorong maksimum aktuator horizontal: 70 kg.
Fitur Operasional
- Ujung aktuator dirancang untuk memudahkan pemasangan dan pelepasan berbagai aksesori pembebanan.
- Menampilkan gaya aktual secara real-time (real-time force display).
- Menampilkan nilai gaya puncak (peak force display) selama pengujian.
Aksesori Standar
- Blok penyangga tinggi 38 mm sebanyak 2 buah.
- Perangkat pembebanan sandaran tangan (arm loading device) sebanyak 1 pasang.
Catu Daya
- 1 Phase, AC 220V, 50Hz
