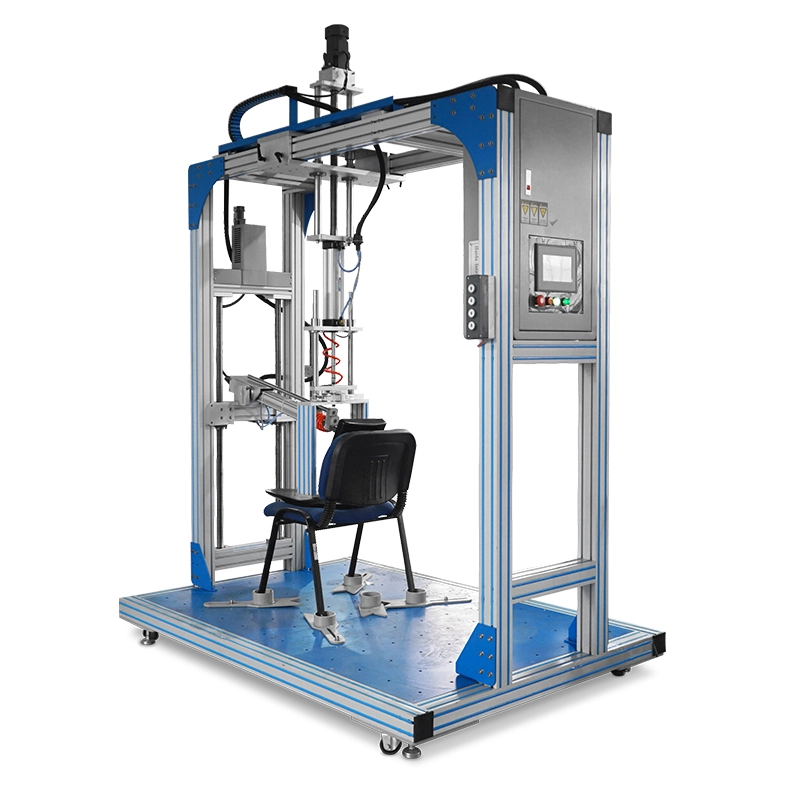

Chair Seat and Back Testing Machine (HD-F780)



Chair Seat and Back Testing Machine adalah alat pengujian furnitur yang dirancang untuk mengevaluasi kekuatan, ketahanan, dan performa struktural bagian dudukan (seat) serta sandaran (backrest) pada berbagai jenis kursi melalui simulasi kondisi penggunaan sehari-hari. Alat ini menggunakan aktuator yang dikendalikan secara presisi untuk memberikan beban statis maupun dinamis pada titik-titik pengujian tertentu secara berulang, sehingga dapat menilai kemampuan kursi dalam menahan kelelahan material, deformasi, dan kerusakan akibat penggunaan jangka panjang. Dilengkapi dengan sistem kontrol PLC, layar sentuh, sensor gaya berakurasi tinggi, serta pengaturan beban dan jumlah siklus yang fleksibel, Chair Seat and Back Testing Machine mampu melakukan berbagai pengujian seperti seat durability test, backrest durability test, static load test, dan front edge load test sesuai standar internasional. Peralatan ini banyak digunakan oleh produsen furnitur, laboratorium pengujian, dan lembaga sertifikasi untuk memastikan produk memenuhi standar seperti BIFMA X5.1, EN 1728, ISO 7173, dan EN 1335, sehingga menjamin kualitas, keamanan, serta umur pakai kursi sebelum dipasarkan.





Parameter Utama



1. Sistem Tarik (Tension Mechanism)

• Menggunakan servo motor dengan sistem pulley dan sabuk (strap pulley).
• Gaya rotasi servo diubah menjadi gaya tarik (tension force), kemudian dibaca secara akurat oleh sensor gaya tarik (load sensor).
• Sistem kontrol closed-loop servo memastikan gaya tarik yang diberikan tetap presisi dan stabil.
• Mendukung pengujian statis maupun siklik (cyclic testing).
• Nilai gaya tarik dan kecepatan pengujian dapat diatur secara bebas sesuai kebutuhan.
• Umumnya digunakan untuk pengujian sesuai Item 5, 6, 13, 14, 15, dan 16 dalam standar terkait.

2. Sistem Aktuator Elektrik

Mesin dilengkapi dengan dua kelompok aktuator elektrik independen, yaitu:

Aktuator Vertikal

• Digunakan untuk pengujian dengan arah pembebanan vertikal.
• Posisi aktuator dapat disesuaikan menggunakan servo motor.
• Cocok untuk pengujian pada Item 11, 22, 23, dan 24.
• Langkah aktuator (stroke): 500 mm.
• Beban tekan maksimum: 150 kg.

Aktuator Horizontal

• Dilengkapi sistem penyesuaian posisi menggunakan servo motor.
• Posisi dapat diatur ke atas, bawah, kiri, dan kanan dengan fleksibilitas tinggi.
• Memudahkan pengujian pada berbagai titik dan posisi kursi.
• Cocok untuk pengujian pada Item 10, 12.3, dan 12.4.
• Gaya dorong maksimum: 50 kg.
• Rentang pengaturan ketinggian: 500 – 1200 mm.

3. Meja Pengujian

• Bagian dasar mesin (base plate) dilengkapi beberapa baris lubang baut pemasangan.
• Memudahkan pemasangan berbagai jenis fixture dan perlengkapan pengujian.
• Mendukung pengujian berbagai model kursi, meja, dan furnitur sesuai standar yang berbeda.
