Komprehensif Seri Blok Kalibrasi Ultrasonik (BS2704, IOW A5, JIS, ASME, & Standar Internasional Lainnya)
Seri blok kalibrasi ini mencakup berbagai blok uji referensi standar internasional yang dirancang untuk pengujian ultrasonik (Ultrasonic Testing / UT) pada industri manufaktur, dirgantara, perkapalan, minyak dan gas, hingga konstruksi.

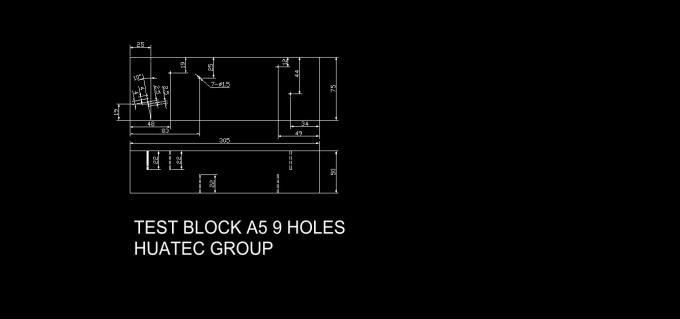

1. Blok Kalibrasi A5 / IOW (BS2704:1978)
Blok uji A5 IOW (Institut Pengelasan Inggris / Institute of Welding) diproduksi sesuai standar BS 2704:1978 untuk verifikasi dan kalibrasi rutin peralatan UT.
Spesifikasi Teknis & Desain:
Standar Acuan: BS2704:1978, B.S.3 IOW Test Block, Q/HS 7007-93.
Konfigurasi Lubang (Holes):
7 lubang $\Phi 22$ mm
13 lubang $\Phi 1.5 \times 1.5 \times 22$ mm
9 lubang $\Phi 1.5$ mm
Pilihan Material: Baja Karbon 1018 (Carbon Steel 1018), Baja Tahan Karat (Stainless Steel 304/316), Baja Tahan Karat Dupleks 2205 (Duplex Stainless Steel 2205), dan Aluminium 7075 (Aluminum 7075).
2. Jajaran Blok Standar Internasional & Industri Lengkap
Selain blok A5, sistem ini mencakup berbagai portofolio blok uji global dan standar industri (nasional/regional):
Standar Internasional & Regional:
Blok Standar Eropa/Internasional:
IIW V1 / A2 Test Block: Sesuai standar EN12223.
V2 / A4 Test Block: Blok semi-lingkaran kecil sesuai standar EN27963 (pilihan ketebalan $12.5\text{ mm}$ dengan lubang $1.5\text{ mm}/5\text{ mm}$ atau $20\text{ mm}$ dengan lubang $1.5\text{ mm}/5\text{ mm}$).
ISO 2400-1972E: Blok uji standar internasional.
Standar Jepang (JIS Series):
JIS-STB-A1: Setara dengan IIW1 (V-I).
JIS-STB-A2 & JIS-STB-A3: Blok standar pengujian sudut dan kalibrasi gelombang.
JIS-STB-G: Set lengkap 10 buah (full set of 10 pieces).
Seri Lainnya: STB-A21, STB-A22, RB-A4AL, RB-D (setara DB-D1), RB-4.
Standar ASME / ANSI:
ANSI ASME-2#, ASME-3#, ASME-5#, ASME-6# (serta berbagai varian blok ASME pelat dan pipa).
Standar Industri & Sektoral Tertentu:
Konstruksi & Perkapalan: Standar industri konstruksi, standar industri kapal CB/T 3559-93, dan standar boiler industri.
Dirgantara & Energi: Standar industri dirgantara (HB/Z), industri minyak & gas, industri ketenagalistrikan, departemen tenaga air (SDJ67), serta standar tangki baja atmosferik (mor-83).
Mekanikal & Nasional: Standar industri mekanik JB1582, JB/T 85, JB 4730-2005, ZBY231-84 / ZBY232-84, serta berbagai standar nasional (GB/T).
Varian Blok Uji Khusus Lainnya:
A6 & A7: Blok uji resolusi (resolution test blocks).
FB: Blok uji frekuensi (frequency test blocks).
CBU & CBM / CBV: Blok universal (radius $50\text{ mm}$), blok ketebalan, dan blok kecepatan suara.
VW & PW: Blok bertingkat (step test blocks $18\text{ mm}$) dan blok bertingkat tubular (tubular step test blocks $2 \times 10\text{ mm}$ untuk probe tabung boiler).
RTB: Blok uji sudut lengkung (rounded corner test blocks).
Produk Inspeksi Lainnya: Blok pengujian penetran (PT), keping uji serbuk magnetik (MT), serta blok aluminium V1 dan V2.
