Array Bertahap Mini Blok Kalibrasi B adalah blok kalibrasi array bertahap tujuan umum yang digunakan untuk karakterisasi balok dan evaluasi detektor cacat PA. Ini dapat digunakan sebagai blok dasar untuk menghasilkan kurva DAC dan mengevaluasi resolusi linier/sudut, kemampuan fokus dan kemampuan kemudi balok. Blok kecil dan ringan ini juga dapat digunakan untuk demonstrasi pelanggan dari kemampuan ultrasonik array bertahap.

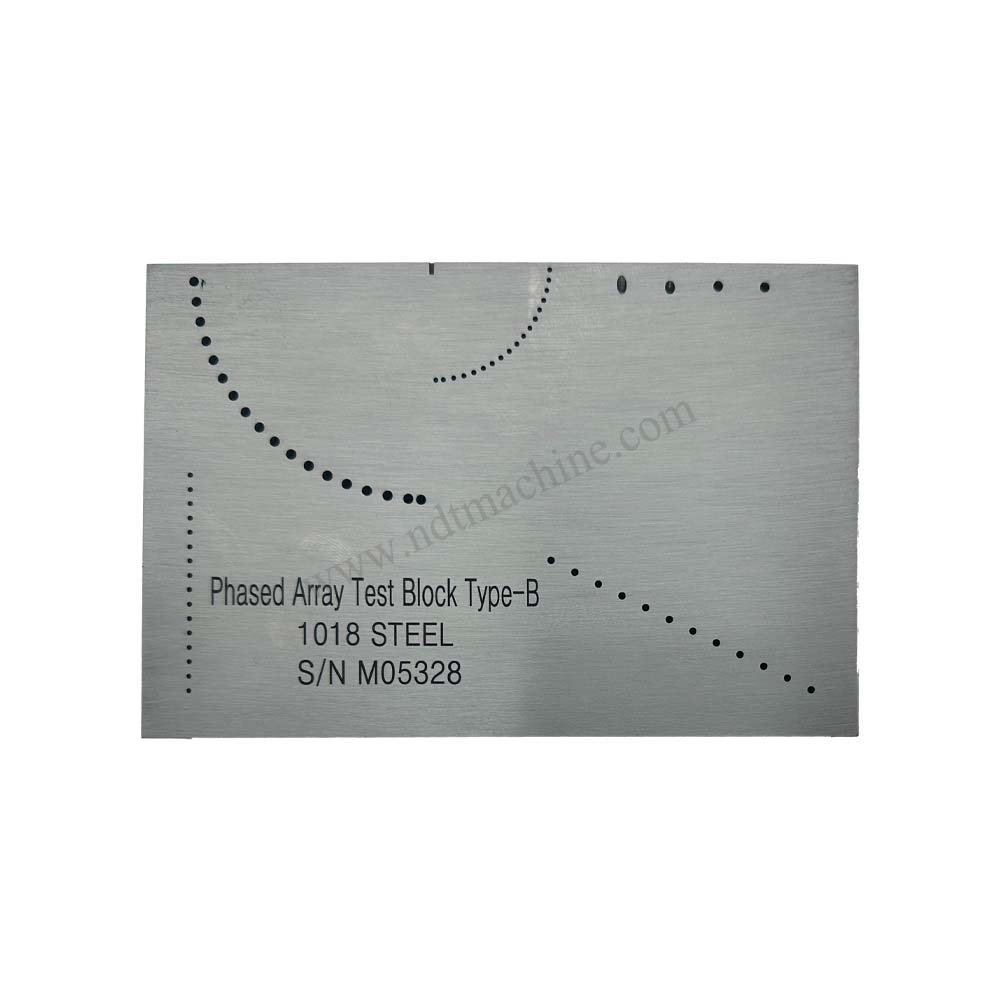

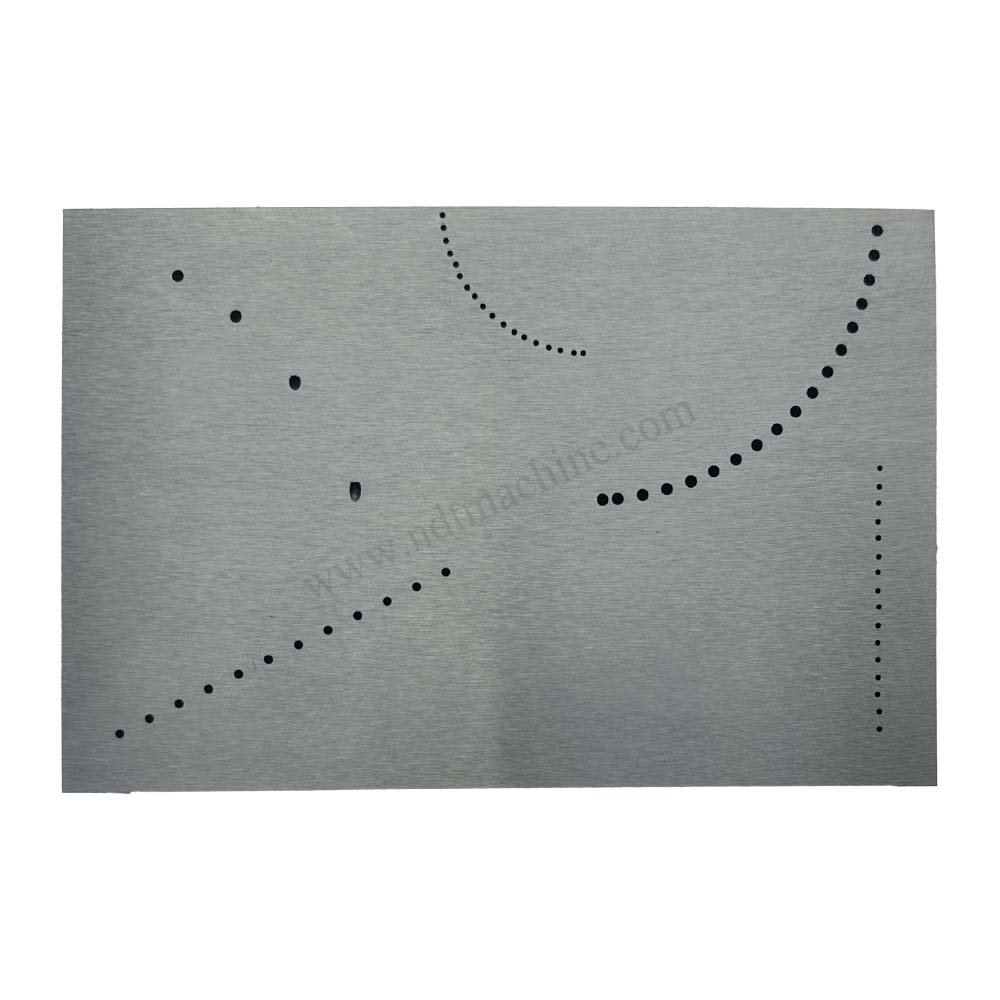

Blok kalibrasi array bertahap mini B berisi lubang-lubang dengan diameter delapan belas 2.0mm untuk jari-jari 50mm dan delapan belas diameter 1.0mm melalui jari-jari untuk jari-jari 25mm, enam belas diameter 1.0mm melalui lubang untuk 90 °, diameter 1,5mm diameter-lubang, empat sudut melalui lubang.
Dimensi: 150mm*100mm*25mm

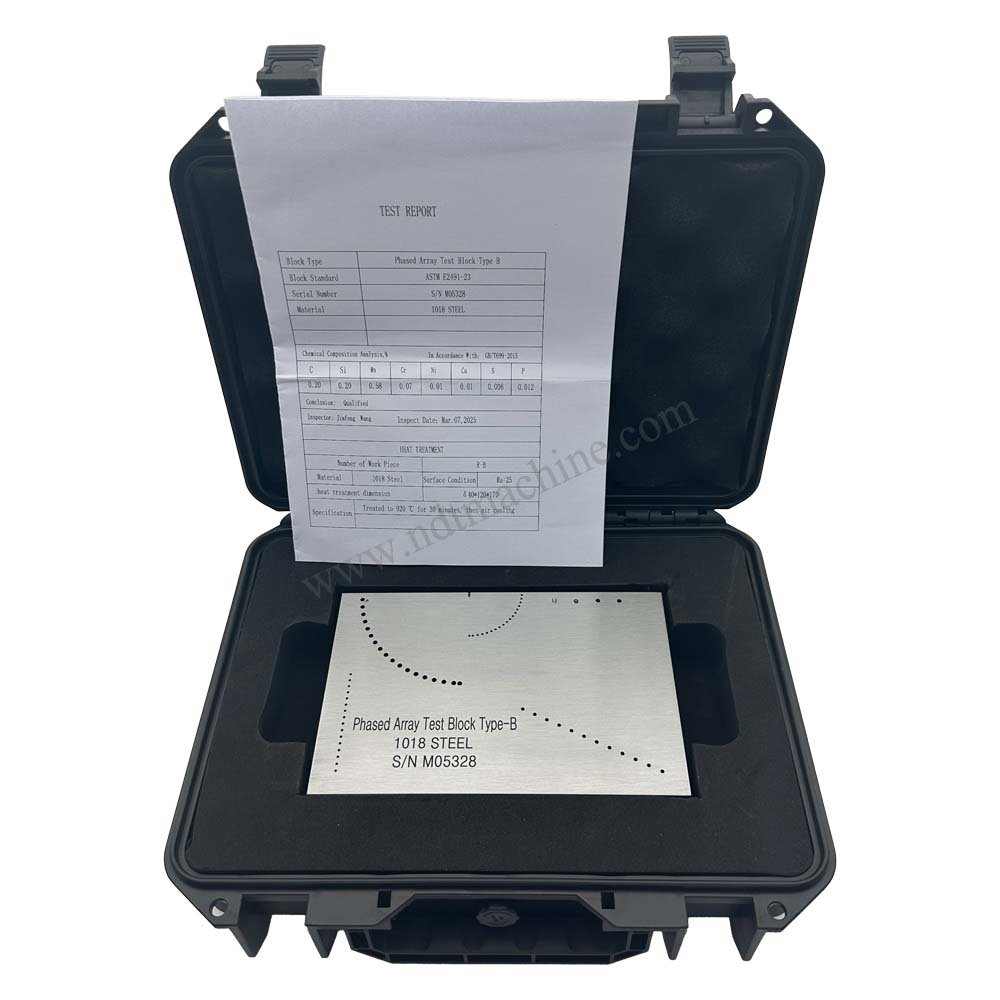

Kotak penyimpanan plastik rekayasa
Berat bersih: 3,0kg
Berat kotor: sekitar 4.0kg
Fitur Utama
- Dirancang untuk Phased Array Ultrasonic Testing (PAUT).
- Terbuat dari baja karbon.
- Desain Mini B yang ringkas dan praktis.
- Memiliki konfigurasi permukaan bertahap.
- Membantu evaluasi sensitivitas dan respons probe.
- Mendukung evaluasi karakteristik berkas ultrasonik.
- Membantu pemeriksaan resolusi dan kemampuan pemfokusan.
- Cocok untuk verifikasi kinerja instrumen dan sistem PAUT.
- Mudah digunakan di lapangan maupun laboratorium.
Standar
- ASTM E2491-2023 – Standard Guide for Evaluating Performance Characteristics of Phased-Array Ultrasonic Examination Instruments and Systems.
- Phased Array Ultrasonic Testing (PAUT).
- Non-Destructive Testing (NDT).
Aplikasi
- Kalibrasi dan verifikasi Phased Array Ultrasonic Flaw Detector.
- Evaluasi kinerja instrumen dan sistem PAUT.
- Pemeriksaan sensitivitas dan respons transduser.
- Evaluasi karakteristik dan arah berkas ultrasonik.
- Pemeriksaan kemampuan pemfokusan dan resolusi.
- Inspeksi sambungan las.
- Pemeriksaan pelat dan komponen berbahan baja.
- Quality control proses manufaktur.
- Laboratorium pengujian NDT.
- Pelatihan dan pendidikan Phased Array Ultrasonic Testing.
Spesifikasi Produk
| Spesifikasi | Keterangan |
|---|---|
| Nama Produk | Mini B Stepped Array Calibration Block |
| Jenis | Blok Kalibrasi Phased Array |
| Material | Baja Karbon |
| Model | Mini B |
| Standar | ASTM E2491-2023 |
| Metode Pengujian | Phased Array Ultrasonic Testing (PAUT) |
| Desain | Bertahap / Stepped |
| Fungsi | Kalibrasi dan evaluasi kinerja sistem PAUT |
| Aplikasi | NDT, inspeksi las, QC, laboratorium |
| Penggunaan | Lapangan dan laboratorium |
