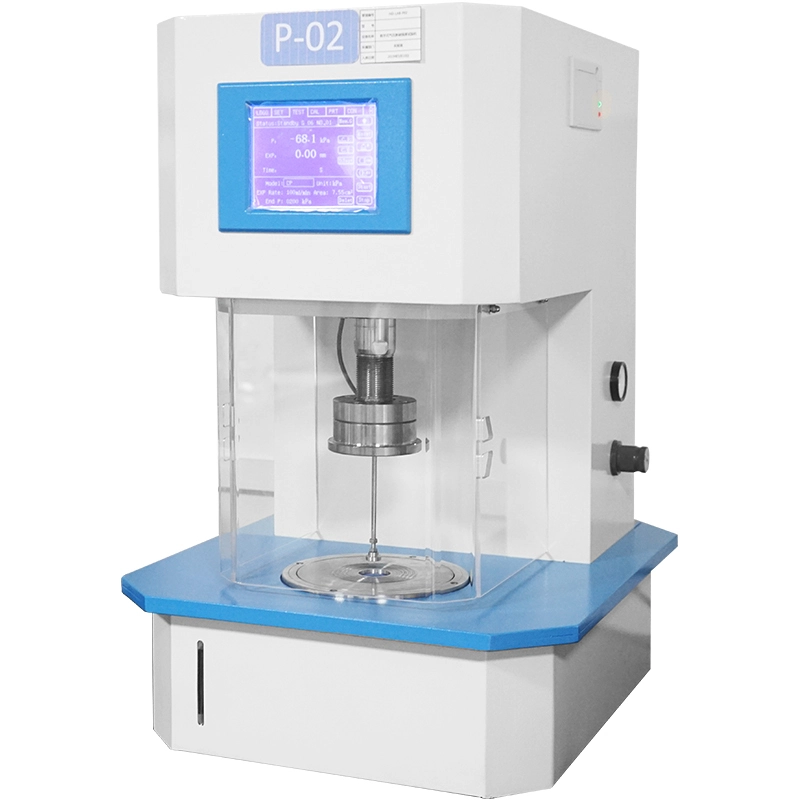

AUTOMATIC HYDRAULIC DIAPHRAM BURSTING TESTER
Automatic Hydraulic Diaphragm Bursting Tester adalah alat pengujian yang dirancang untuk mengukur kekuatan ledak (bursting strength) pada berbagai material seperti kain, kain rajut, nonwoven, kertas, karton, kulit, film plastik, dan material fleksibel lainnya. Alat ini menggunakan sistem hidrolik dan diafragma elastis untuk memberikan tekanan secara merata pada sampel hingga material mengalami pecah atau robek. Metode ini sangat efektif untuk mengevaluasi ketahanan material terhadap tekanan multidirectional yang menyerupai kondisi penggunaan nyata.
Pengujian dilakukan dengan menjepit sampel pada area uji berbentuk lingkaran, kemudian cairan hidrolik mendorong diafragma karet ke arah sampel dengan laju tekanan yang terkontrol. Tekanan terus meningkat hingga material mengalami kerusakan, dan sistem secara otomatis mencatat nilai tekanan maksimum, tinggi pengembangan (bursting distension), serta parameter pengujian lainnya. Hasil pengujian digunakan untuk menilai kualitas, kekuatan, dan daya tahan material terhadap gaya tekan dari berbagai arah.Dilengkapi dengan sistem hidrolik otomatis, sensor tekanan berakurasi tinggi, layar sentuh digital, kontrol mikroprosesor, sistem penjepit pneumatik atau manual, serta perangkat lunak pencatatan data, Automatic Hydraulic Diaphragm Bursting Tester mampu menghasilkan hasil pengujian yang akurat, stabil, dan dapat diulang. Sistem otomatis membantu mengurangi kesalahan operator dan meningkatkan efisiensi pengujian laboratorium.
Peralatan ini banyak digunakan oleh industri tekstil, pabrik kertas, manufaktur kemasan, produsen nonwoven, laboratorium pengujian, pusat penelitian, dan lembaga sertifikasi untuk memastikan kualitas produk sesuai standar internasional seperti ISO 13938-1, ISO 13938-2, ASTM D3786, ASTM D6797, BS 3424, GB/T 7742, dan standar pengujian bursting strength lainnya. Dengan kemampuan mengukur kekuatan ledak secara objektif dan presisi, Automatic Hydraulic Diaphragm Bursting Tester membantu produsen meningkatkan kualitas, keandalan, dan performa material sebelum dipasarkan.
Standar Pengujian
- ASTM D3786 – Standard Test Method for Hydraulic Bursting Strength of Textile Fabrics (Diaphragm Bursting Strength Tester Method)
Standar untuk menentukan kekuatan pecah (bursting strength) dan kemampuan kain menahan tekanan yang diberikan secara hidrolik melalui diafragma hingga spesimen mengalami kerusakan atau pecah. - BS 4768 – Determination of Bursting Strength and Bursting Distension
Standar Inggris yang digunakan untuk mengukur kekuatan pecah dan tingkat pengembangan (distension) kain saat menerima tekanan hingga titik kegagalan. - ISO 13938-1 – Textiles: Bursting Properties of Fabrics – Hydraulic Method for Determination of Bursting Strength and Bursting Distension
Standar internasional yang menetapkan metode hidrolik untuk menentukan tekanan pecah maksimum dan deformasi kain saat pecah. - ISO 2758 – Paper: Determination of Bursting Strength
Standar untuk mengukur ketahanan pecah kertas terhadap tekanan hidrolik yang meningkat secara bertahap. - ISO 2759 – Board: Determination of Bursting Strength
Digunakan untuk menentukan kekuatan pecah karton dan paperboard yang digunakan dalam industri kemasan. - ISO 3303 – Rubber or Plastics-Coated Fabrics: Determination of Bursting Strength – Hydraulic Method
Standar untuk menguji kekuatan pecah kain berlapis karet atau plastik menggunakan metode hidrolik. - WSP 030.1.R3(12)
Metode pengujian nonwoven untuk menentukan ketahanan pecah material nonwoven. - BS 3424 Part 6
Standar pengujian untuk material tekstil berlapis (coated fabrics), termasuk evaluasi bursting strength. - ERT 80-4-20
Standar industri tekstil untuk evaluasi ketahanan pecah pada berbagai jenis material tekstil. - EN 12332-2
Standar Eropa untuk menentukan sifat kekuatan pecah pada kain berlapis karet atau plastik. - IWS TM 29
Metode pengujian dari International Wool Secretariat untuk mengevaluasi performa kekuatan pecah material berbasis wol dan tekstil terkait. - ASTM D751
Standar pengujian berbagai sifat fisik kain berlapis, termasuk ketahanan pecah, kekuatan tarik, dan sifat mekanis lainnya. - JIS L 1018
Standar Jepang untuk pengujian sifat fisik kain rajut, termasuk bursting strength dan karakteristik mekanis lainnya.
Spesifikasi Produk
|
Areas of Application |
Textiles:Knitted and woven apparel, Technical textiles Nonwovens:Wet wipes, surgical gowns/masks Plastics:Food packaging, bin liners, sacks and various plastic products Medical:Organ patches, hernia patches, wound dressings, animal skin Paper:Kitchen paper, Toilet tissue, Other paper products |
|
Pressure measurement range |
2000kPa, L/C : 1kPa |
|
Distension measurement range |
Up to 75 ± 0.02 mm |
|
Measuring areas |
7.55cm² (Ø 31mm) and 50cm² (Ø 79.8mm) |
|
Unit of measurement |
kPa – kgf/cm² – mmHg – lb/in² – atm |
|
Test methods |
Constant Rate – Constant Pressure – Constant Distension –Timing |
|
Hydraulic system rate of flow (adjustable) |
20-600mL/min |
|
Hydraulic oil |
Glycerine 85%, distilled water 15% |
|
Safety sensor |
Over scale auto-stop |
|
Diaphragm rubber thick |
≤ 2 mm |
|
Data port |
RS232 port for printer connection and 3 pin Mini-DIN connector for PC |
|
Dimensions |
550 x 450 x 700 mm |
|
Power supply |
220V,50Hz |
|
Air requirements |
600-800kPa |
|
Weight |
125kg |
