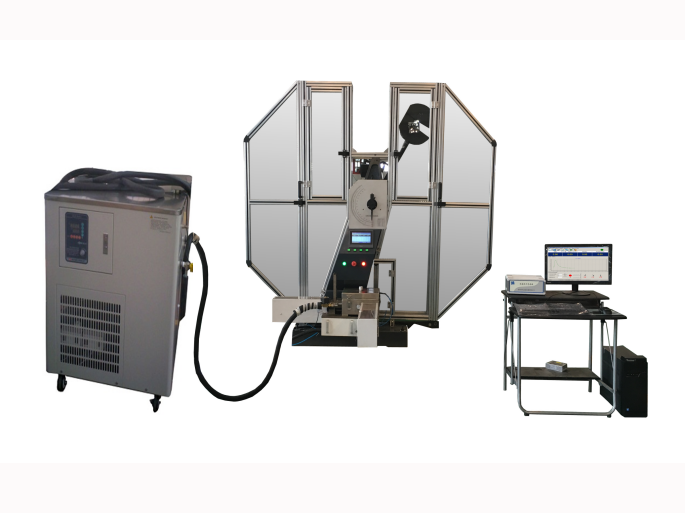

Full Automatic Impact Testing Machine JB-WE Series – Mesin Uji Impak Otomatis
Full Automatic Impact Testing Machine JB-WE Series adalah mesin uji impak otomatis yang dirancang untuk melakukan pengujian ketahanan benturan material logam secara cepat, akurat, dan aman. Dilengkapi sistem PLC Panasonic Jepang, mekanisme pengumpanan spesimen otomatis, serta kontrol berbasis layar sentuh, mesin ini mampu meningkatkan efisiensi pengujian sekaligus meminimalkan kesalahan operator. Dengan konstruksi rangka double-column yang kokoh dan sistem analisis Finite Element Analysis (FEA), JB-WE Series memberikan stabilitas tinggi, kehilangan energi yang rendah, serta hasil pengujian yang konsisten sesuai standar laboratorium dan industri.
Fitur Utama
- Sistem kontrol otomatis menggunakan PLC Panasonic (Jepang).
- Komunikasi data melalui RS-232 untuk transfer data yang mudah.
- Sistem auto feeding dan automatic specimen positioning menggunakan komponen pneumatik presisi dari Jepang.
- Encoder Omron 3.600 pulse dengan resolusi 0,1° untuk akurasi sudut yang sangat tinggi.
- Konstruksi double-column yang kokoh untuk meningkatkan stabilitas dan mengurangi kehilangan energi akibat gesekan.
- Desain rangka telah dianalisis menggunakan Finite Element Analysis (FEA) untuk kekuatan dan kekakuan optimal.
- Sistem pengangkatan pendulum menggunakan worm gear, motor reduksi, dan double-ring electromagnetic clutch dengan torsi hingga 1.000 Nm.
- Penutup pelindung aluminium tertutup penuh untuk meningkatkan keselamatan operator selama pengujian.
- Tersedia pilihan tampilan Touch Screen, Komputer, atau Dial Display.
Aplikasi
- Laboratorium pengujian material
- Industri metalurgi
- Industri manufaktur
- Industri dirgantara (Aerospace)
- Industri perkapalan (Shipbuilding)
- Pusat penelitian dan pengembangan (R&D)
- Universitas dan lembaga penelitian
- Industri pembangkit listrik tenaga nuklir
- Quality Control (QC)
Spesifikasi Teknis
| Parameter | JB-W300E | JB-W450E | JB-W750E |
|---|---|---|---|
| Energi Impak | 300 J | 450 J | 750 J |
| Momen Pendulum | 160,77 Nm | 241,16 Nm | 401,93 Nm |
| Kecepatan Impak | 5,4 m/s | 5,4 m/s | 5,4 m/s |
| Sudut Pengangkatan Pendulum | 150° | 150° | 150° |
| Jarak Sumbu Pendulum ke Titik Bentur | 750 mm | 750 mm | 750 mm |
| Jarak Tumpuan (Anvil Span) | 40 mm | 40 mm | 40 mm |
| Radius Tumpuan (Anvil Radius) | 1–1,5 mm | 1–1,5 mm | 1–1,5 mm |
| Radius Pisau Impak | 2–2,5 mm | 2–2,5 mm | 2–2,5 mm |
| Sudut Pisau Impak | 30° | 30° | 30° |
| Lebar Pisau Impak | 16 mm | 16 mm | 16 mm |
| Resolusi Indikator | 0,1 J | 0,1 J | 0,1 J |
| Sistem Kontrol | PLC Panasonic | PLC Panasonic | PLC Panasonic |
| Mode Tampilan | Layar Sentuh / Komputer / Dial (Opsional) | Layar Sentuh / Komputer / Dial (Opsional) | Layar Sentuh / Komputer / Dial (Opsional) |
| Ukuran Spesimen | 55 × 10 × 10 mm | 55 × 10 × 10 mm | 55 × 10 × 10 mm |
| Berat Pendulum | 300 J | 450 J | 750 J (dengan pemberat) |
| Berat Mesin | 1.000 kg | 1.000 kg | 1.000 kg |
| Dimensi Mesin | 2.100 × 835 × 2.100 mm | 2.100 × 835 × 2.100 mm | 2.100 × 835 × 2.100 mm |
| Catu Daya | 380 V, 50 Hz, 550 W | 380 V, 50 Hz, 550 W | 380 V, 50 Hz, 550 W |
