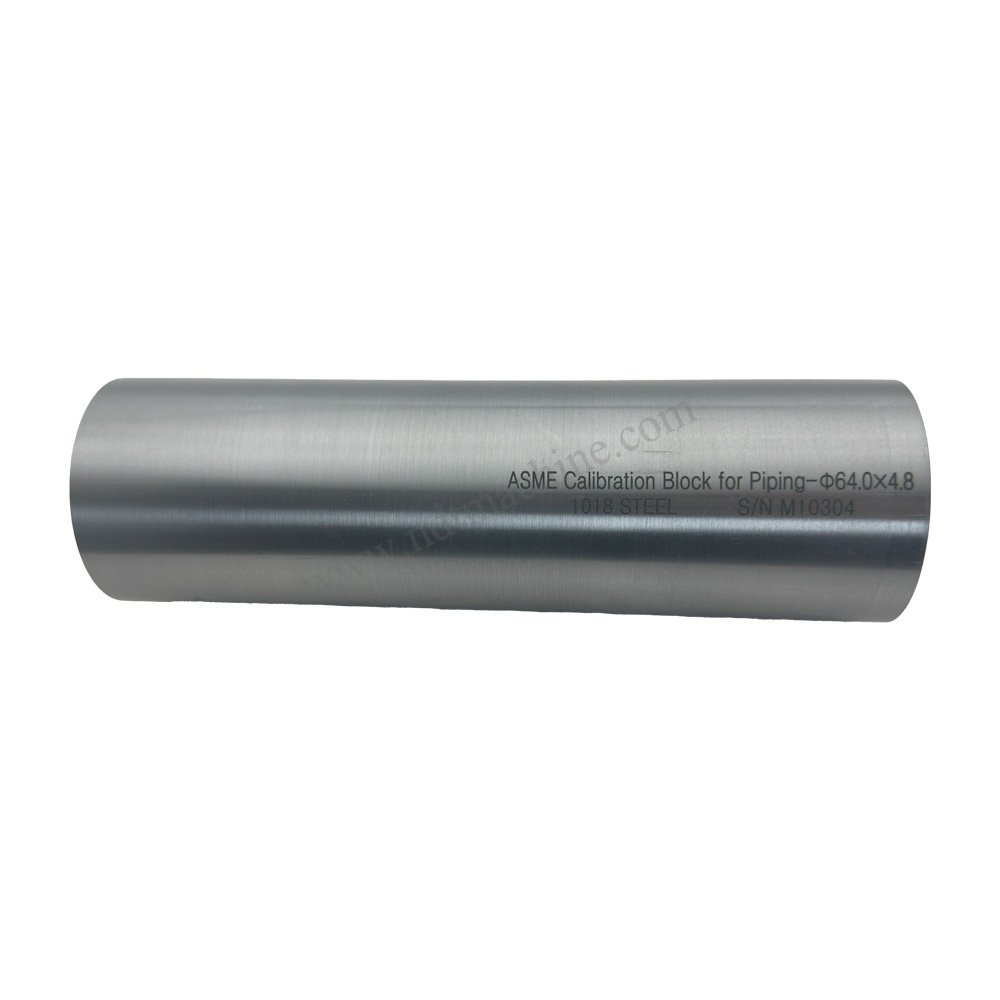

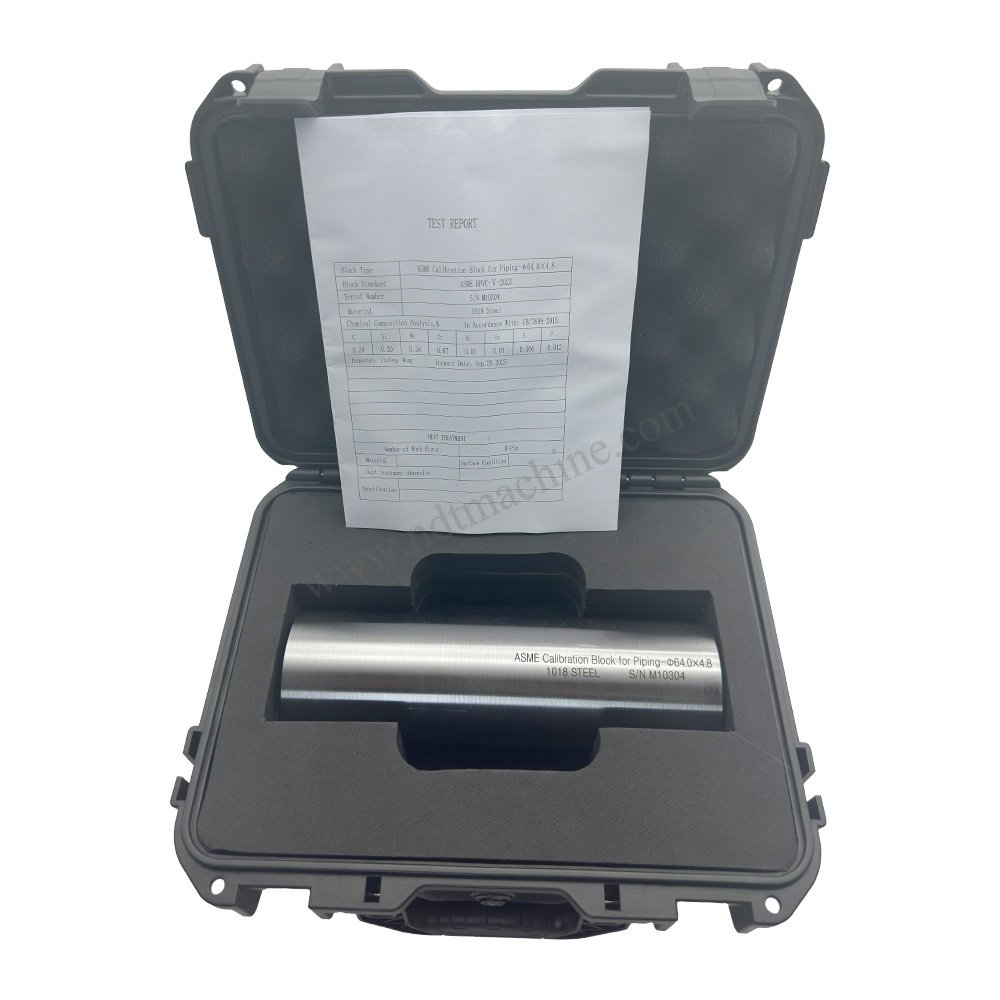

Pemeriksaan ultrasonik pada pipa berdiameter sedang memerlukan blok kalibrasi yang mampu merepresentasikan kondisi aktual benda uji agar pantulan gelombang ultrasonik dapat dianalisis secara tepat. ASME Calibration Block Ø64,0 × 4,8 × 210 mm dikembangkan dengan radius yang sesuai geometri pipa sehingga proses kalibrasi instrumen menjadi lebih representatif dibandingkan menggunakan blok datar konvensional.
Slot buatan dengan kedalaman 0,4 mm dirancang untuk menghasilkan sinyal pantul yang konsisten sebagai acuan dalam pengaturan sensitivitas, kalibrasi jarak, serta evaluasi kemampuan deteksi cacat berukuran kecil. Produk ini diproduksi melalui proses CNC machining berpresisi tinggi sehingga memiliki akurasi dimensi yang sangat baik dan mampu memberikan hasil kalibrasi yang berulang (repeatable). Blok ini ideal digunakan dalam inspeksi sistem perpipaan utilitas, jaringan distribusi fluida, dan proses fabrikasi yang membutuhkan standar kualitas tinggi.
Fitur Utama
- Dirancang khusus untuk pipa Ø64,0 mm dengan ketebalan 4,8 mm.
- Slot presisi 0,4 mm untuk simulasi reflektor cacat mikro.
- Radius blok mengikuti bentuk pipa aktual sehingga meningkatkan akurasi kalibrasi.
- Diproduksi menggunakan CNC machining dengan toleransi tinggi.
- Membantu optimasi pengaturan gain, time base, dan sensitivitas alat UT.
- Permukaan finishing halus untuk menghasilkan kopling ultrasonik yang stabil.
- Cocok digunakan pada inspeksi pipa baja karbon maupun baja tahan karat.
- Material dan dimensi dapat dikustomisasi sesuai spesifikasi proyek.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-Destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) untuk pipa diameter sedang.
- Pemeriksaan pipa utilitas pada fasilitas industri.
- Inspeksi sambungan las sistem distribusi fluida.
- Pengujian perpipaan HVAC dan fire protection.
- Inspeksi jaringan perpipaan di industri makanan dan minuman.
- Pemeriksaan sistem perpipaan pengolahan air dan limbah.
- Laboratorium kalibrasi dan pelatihan Non-Destructive Testing (NDT).
- Quality Control (QC) pada proses fabrikasi dan instalasi pipa.

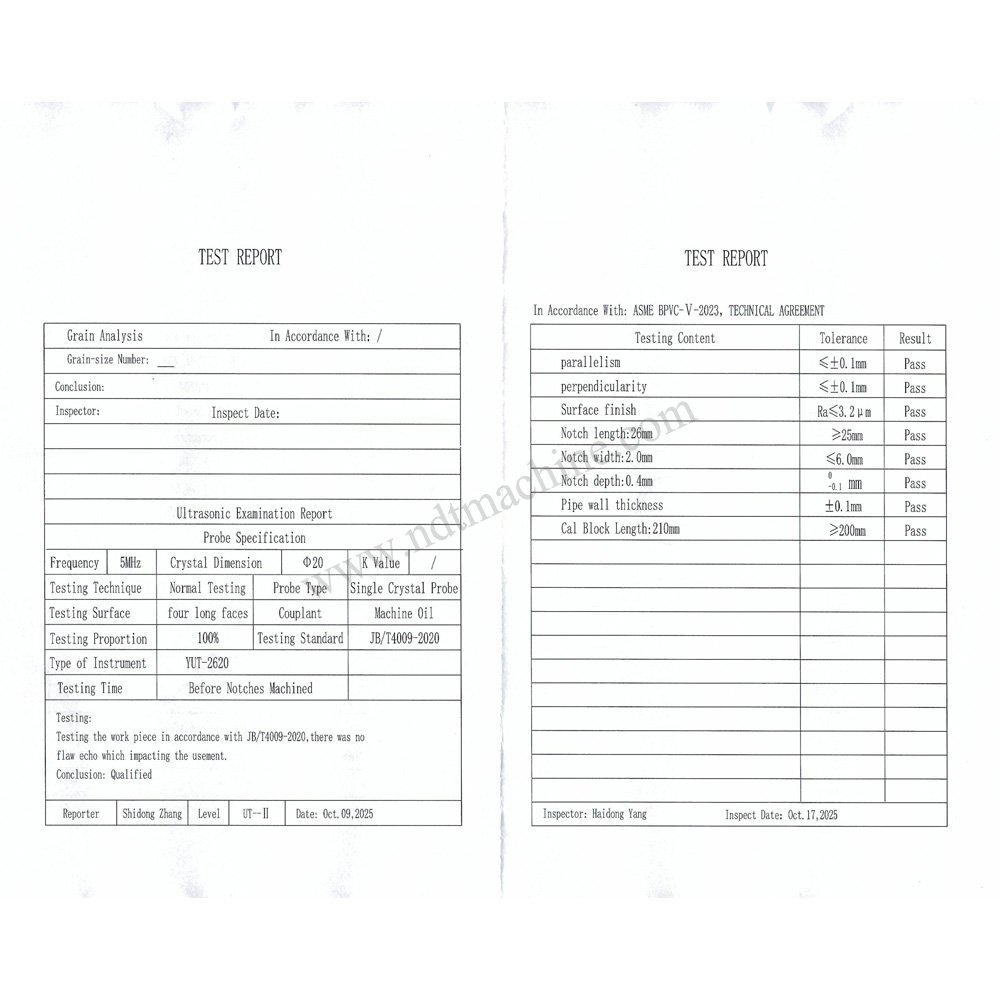

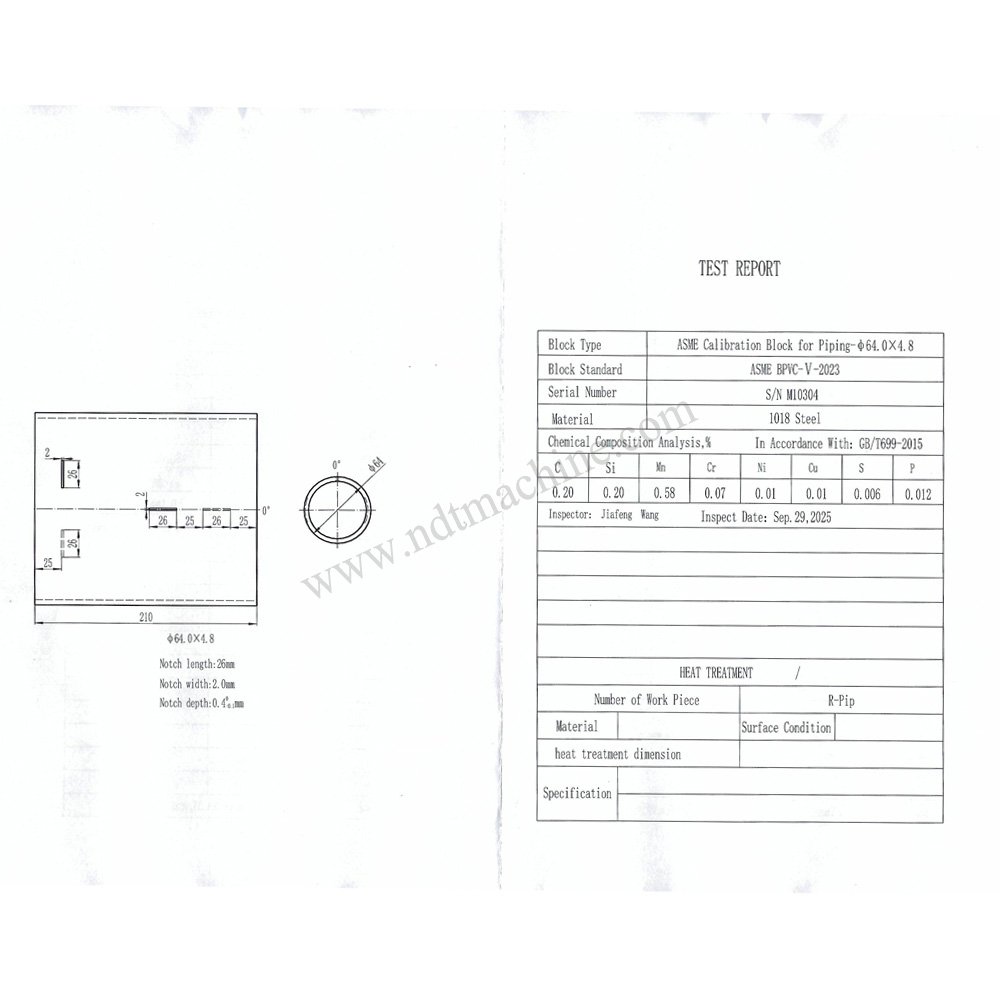

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME Calibration Block untuk Perpipaan |
| Diameter Luar Pipa | Ø64,0 mm |
| Ketebalan Pipa | 4,8 mm |
| Panjang Blok | 210 mm |
| Jenis Reflektor | Slot (Notch) |
| Kedalaman Slot | 0,4 mm |
| Material Standar | Baja Karbon |
| Material Opsional | Stainless Steel, Aluminium, Low Alloy Steel |
| Standar Acuan | ASME BPVC Section V |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi peralatan UT untuk inspeksi perpipaan industri |
