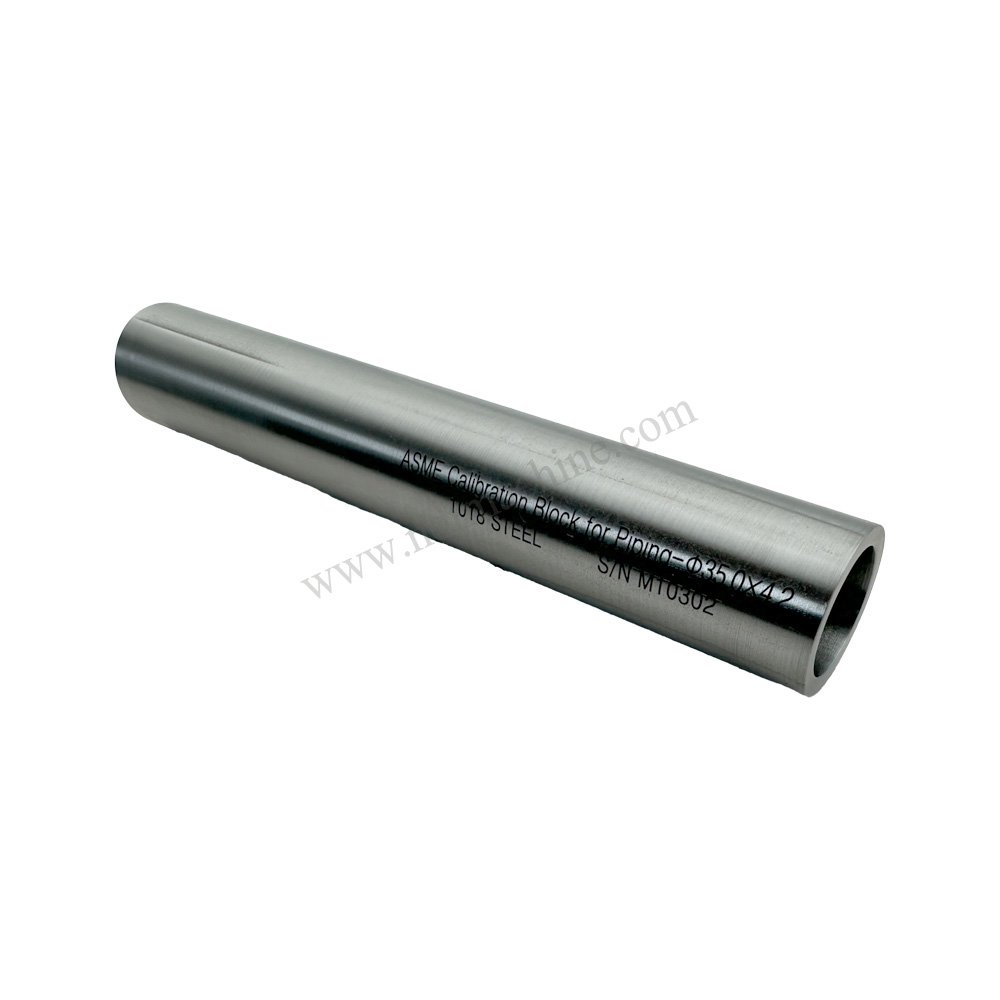

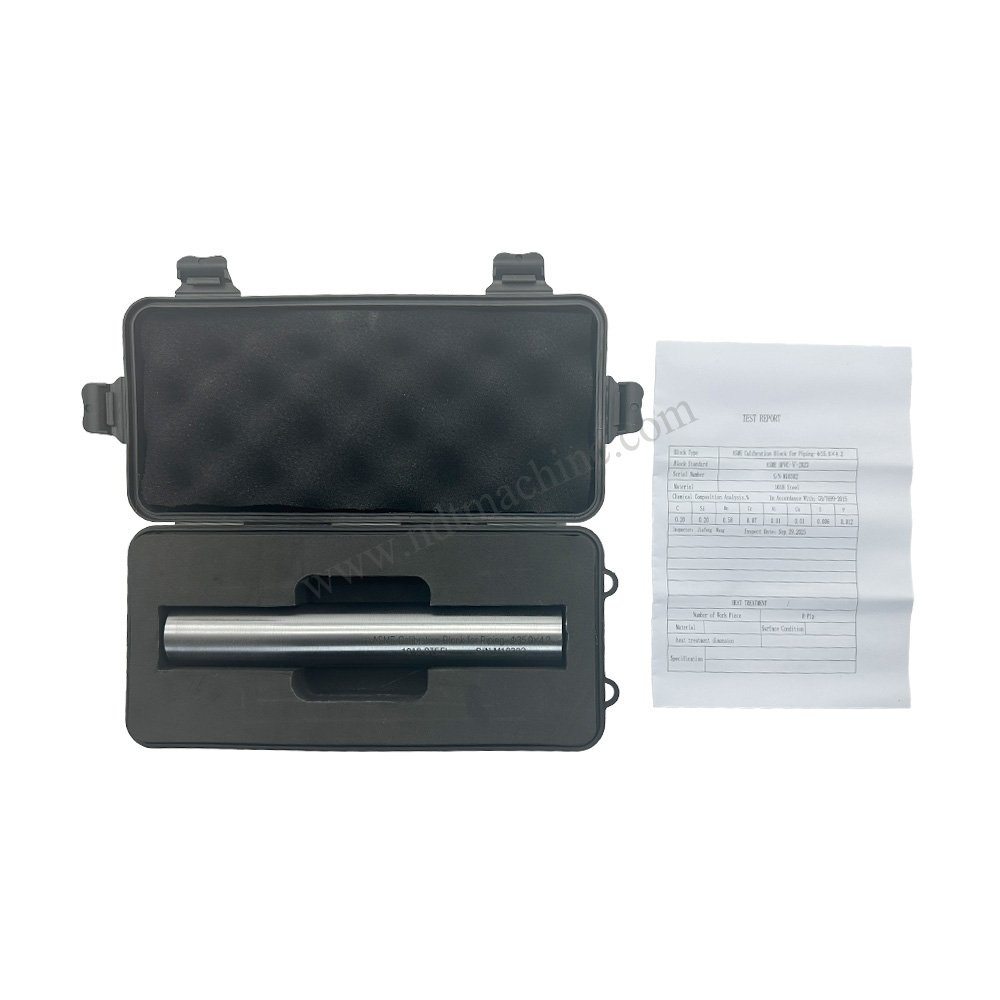

Inspeksi ultrasonik pada pipa berdiameter kecil membutuhkan blok kalibrasi yang memiliki radius serupa dengan benda uji agar hasil pengaturan instrumen lebih akurat. ASME Calibration Block Ø35,0 × 4,2 × 210 mm dibuat mengikuti geometri pipa aktual sehingga mampu menghasilkan respons gelombang ultrasonik yang mendekati kondisi inspeksi sebenarnya.

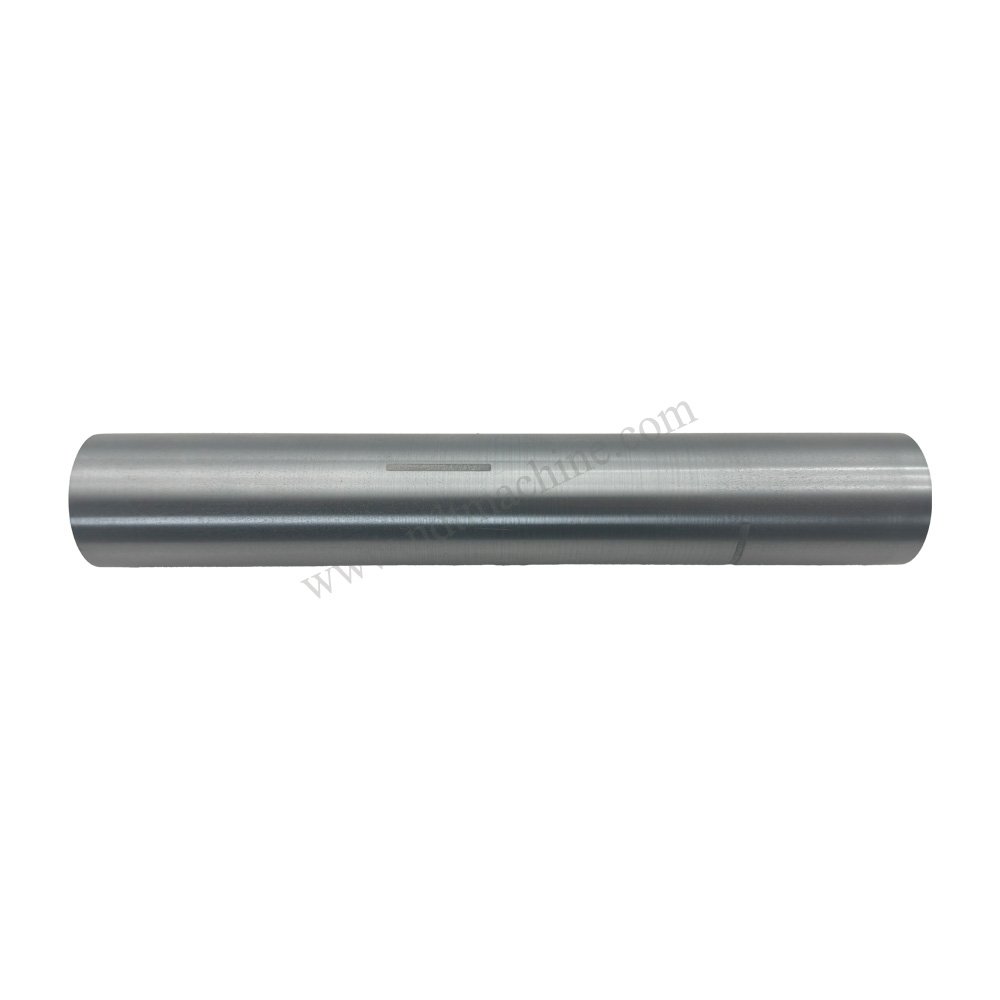

Slot buatan dengan kedalaman 0,4 mm berfungsi sebagai target reflektor untuk memverifikasi sensitivitas alat, mengevaluasi resolusi sinyal, serta memastikan performa probe sebelum pengujian dilakukan. Produk ini diproduksi menggunakan proses CNC machining dengan toleransi yang ketat sehingga setiap blok memiliki dimensi yang presisi dan konsisten. Blok kalibrasi ini sangat sesuai digunakan pada inspeksi pipa stainless steel, tubing industri, heat exchanger, serta sistem perpipaan berdiameter kecil yang memerlukan tingkat akurasi tinggi.
Fitur Utama
- Dirancang khusus untuk pipa Ø35,0 mm dengan radius kecil.
- Slot presisi 0,4 mm untuk simulasi cacat berukuran mikro.
- Ideal untuk kalibrasi inspeksi pipa berdinding tipis.
- Diproduksi menggunakan CNC machining dengan toleransi tinggi.
- Memiliki permukaan halus untuk meningkatkan kualitas transmisi gelombang ultrasonik.
- Mendukung penggunaan berbagai jenis probe ultrasonik kontak.
- Memudahkan pengaturan sensitivitas, jarak, dan evaluasi sinyal pantul.
- Material dan konfigurasi reflektor dapat disesuaikan sesuai kebutuhan aplikasi.
Standar
- ASME Boiler and Pressure Vessel Code (BPVC) Section V
- ASTM E164 – Standard Practice for Ultrasonic Contact Examination
- ASTM E317 – Standard Practice for Evaluating Performance Characteristics of Ultrasonic Pulse-Echo Testing Instruments
- ISO 16810 – Non-Destructive Testing – Ultrasonic Testing – General Principles
- ISO 16811 – Non-Destructive Testing – Ultrasonic Testing – Sensitivity and Range Setting
Aplikasi
- Kalibrasi Ultrasonic Flaw Detector (UT) untuk pipa berdiameter kecil.
- Inspeksi tubing pada heat exchanger dan boiler.
- Pemeriksaan pipa instrumentasi dan hydraulic tubing.
- Pengujian sambungan las pada sistem perpipaan proses.
- Industri farmasi, makanan dan minuman, serta semikonduktor.
- Sistem perpipaan stainless steel untuk utilitas industri.
- Laboratorium kalibrasi dan pelatihan NDT.
- Quality Control (QC) pada proses fabrikasi pipa kecil.

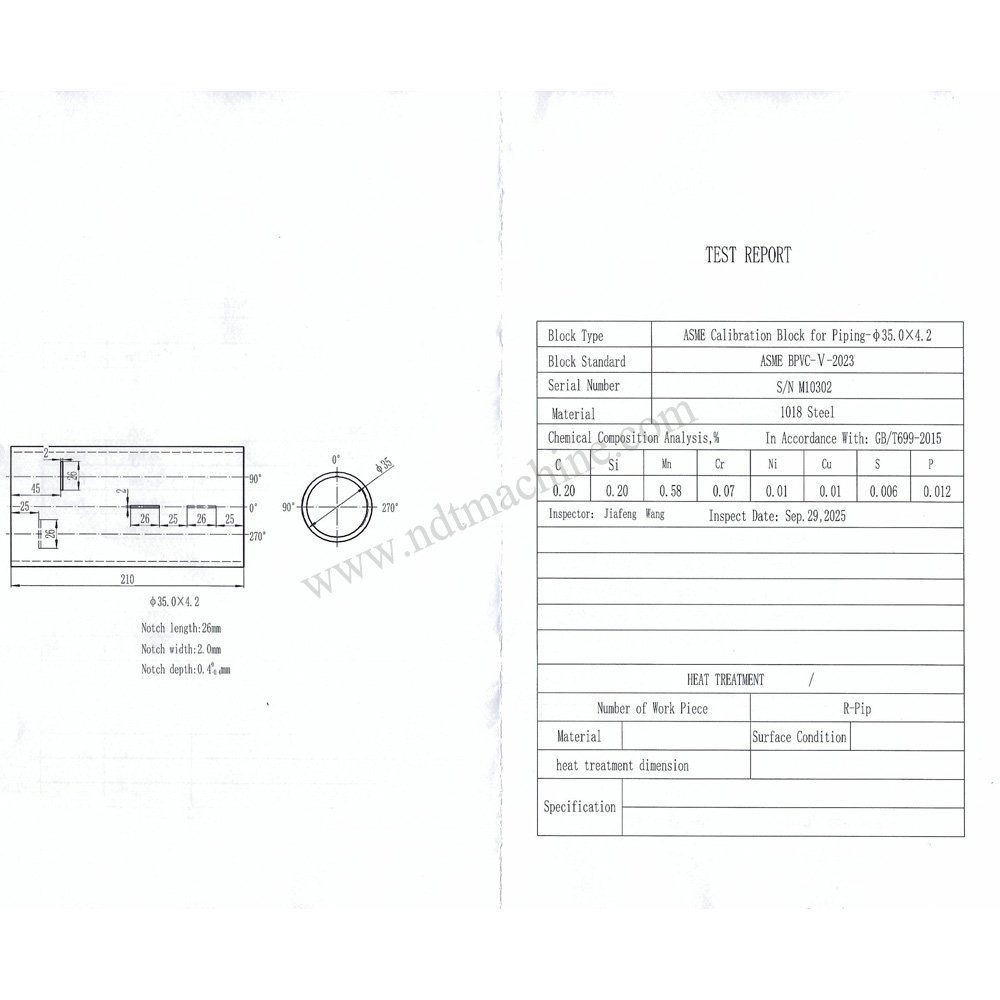

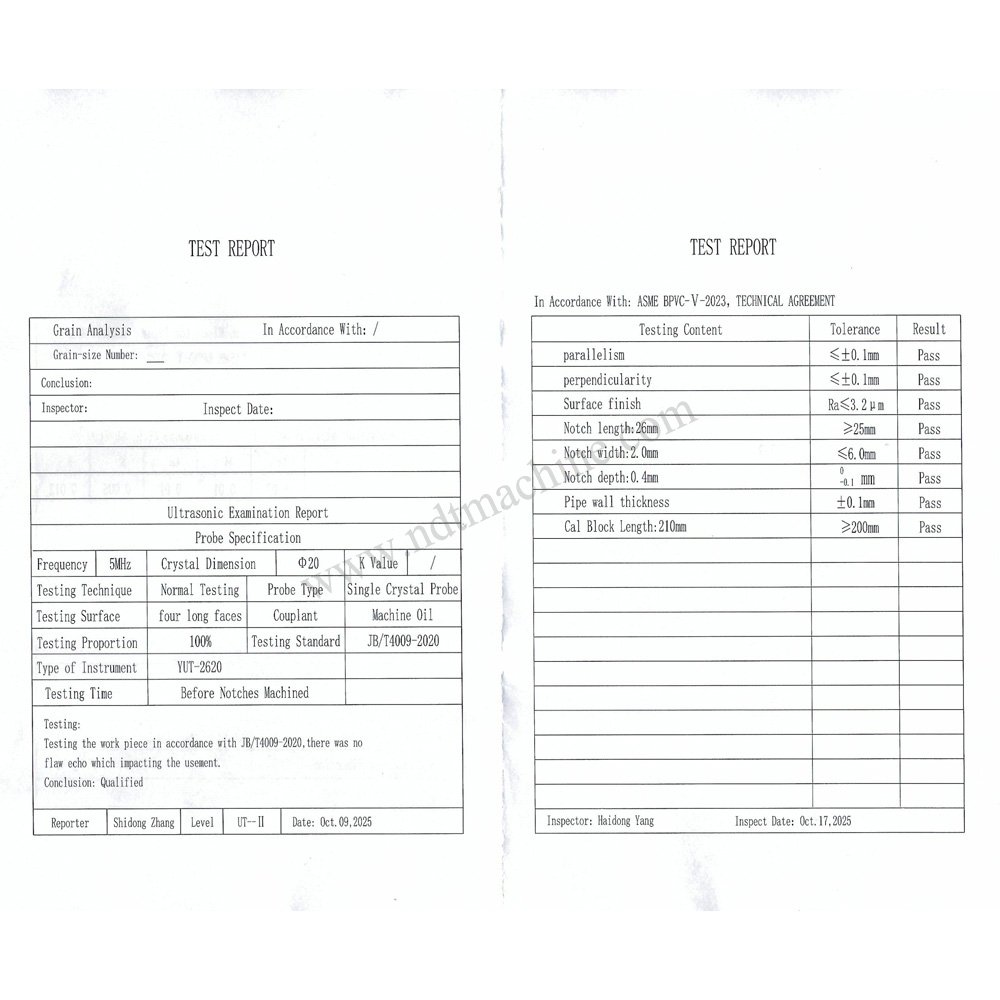

Spesifikasi Produk
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | ASME Calibration Block untuk Perpipaan |
| Diameter Luar Pipa | Ø35,0 mm |
| Ketebalan Pipa | 4,2 mm |
| Panjang Blok | 210 mm |
| Jenis Reflektor | Slot (Notch) |
| Kedalaman Slot | 0,4 mm |
| Material Standar | Baja Karbon |
| Material Opsional | Stainless Steel, Aluminium, Low Alloy Steel |
| Standar Acuan | ASME BPVC Section V |
| Metode Pengujian | Ultrasonic Testing (UT) |
| Aplikasi | Kalibrasi alat UT pada pipa kecil dan tubing industri |
