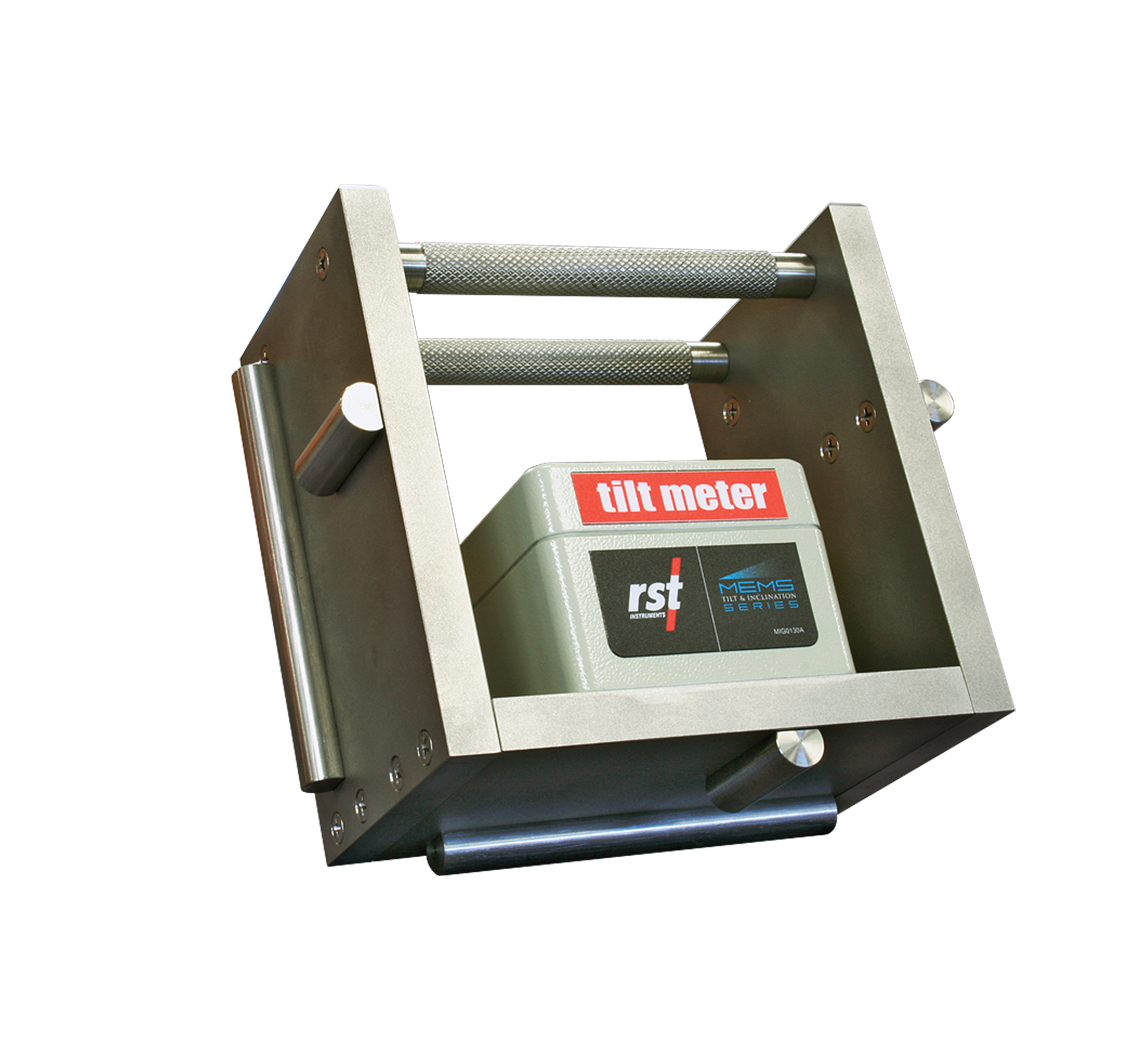

Portable MEMS Tiltmeter – Alat Ukur Kemiringan Digital untuk Monitoring Struktur
Portable MEMS Tiltmeter adalah alat ukur kemiringan digital berbasis sensor MEMS Accelerometer yang dirancang untuk monitoring kemiringan struktur secara manual dengan akurasi dan pengulangan pengukuran yang konsisten. Perangkat ini digunakan bersama reference plate yang dipasang pada permukaan objek untuk memastikan posisi pengukuran tetap konsisten.
Dengan rentang pengukuran ±30°, resolusi hingga 0,0002°, serta enclosure tahan cuaca NEMA 4X (IP65), Portable MEMS Tiltmeter cocok untuk monitoring dinding penahan tanah, bendungan beton, longsor, penurunan tanah, dan stabilitas bangunan di sekitar area penggalian.
Fitur Utama
- Menggunakan sensor digital MEMS Accelerometer.
- Mengukur kemiringan pada dua bidang aksial.
- Rentang pengukuran hingga ±30°.
- Resolusi pengukuran ±0,0002°.
- Memiliki akurasi pengulangan pengukuran (repeatability) yang tinggi.
- Mendukung pemasangan dan pengukuran pada struktur horizontal maupun vertikal.
- Menggunakan reference plate untuk menjaga konsistensi posisi pengukuran.
- Cocok untuk monitoring manual dengan frekuensi pengukuran berkala.
- Dilengkapi enclosure tahan cuaca NEMA 4X (IP65).
- Reference plate terbuat dari stainless steel 316.
- Pemasangan tilt plate dapat menggunakan epoxy atau metode mekanis.
- Solusi monitoring yang praktis untuk proyek dengan kebutuhan pengukuran berkala dan pertimbangan biaya.
Aplikasi
- Monitoring kemiringan dinding penahan tanah (retaining wall).
- Monitoring kemiringan dinding bangunan.
- Monitoring kemiringan bendungan beton.
- Monitoring pergerakan dan potensi longsor.
- Monitoring penurunan permukaan tanah (ground subsidence).
- Pemantauan keselamatan bangunan di sekitar area penggalian.
- Monitoring struktur yang berpotensi mengalami pergerakan rotasional.
- Pengukuran kemiringan struktur geoteknik secara manual.
- Monitoring berkala pada berbagai titik pengukuran dalam satu proyek.
- Pemantauan perubahan kemiringan pada struktur sipil.
Keunggulan Produk
Portable MEMS Tiltmeter menawarkan solusi ekonomis untuk monitoring kemiringan struktur secara manual pada banyak titik pengukuran. Kombinasi sensor MEMS berpresisi tinggi, reference plate untuk pengukuran berulang, dan enclosure tahan cuaca menjadikannya sesuai untuk monitoring bendungan, dinding penahan, bangunan, lereng, dan berbagai struktur geoteknik.
Tabel Spesifikasi Sensor Tiltmeter
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Portable MEMS Tiltmeter |
| Jenis Sensor | MEMS Accelerometer |
| Rentang Pengukuran | ±30° |
| Resolusi | ±0,0002° (0,004 mm/m)¹ |
| Non-Linearitas | ±0,0125% F.S. (±0,002° atau 0,03 mm/m) |
| Repeatability | ±0,0125% F.S. (±0,002° atau 0,03 mm/m) |
| Material Enclosure | Stainless Steel / Aluminum |
| Proteksi Enclosure | NEMA 4X (IP65) |
| Berat | 4,710 kg |
¹ Mengikuti keterangan spesifikasi yang diberikan.
Tabel Spesifikasi Tilt Plate
| Parameter | Spesifikasi |
|---|---|
| Material | Stainless Steel 316 |
| Dimensi | Diameter luar 140 mm × diameter dalam 63 mm × tebal 14 mm |
| Diameter Penempatan Peg | 102 mm |
| Jumlah Peg | 4, dengan jarak yang sama |
| Berat | 0,77 kg |
| Metode Instalasi | Epoxy atau mekanis |
| Lubang Pemasangan | 4 lubang mounting berukuran ¼ inci pada lingkaran berdiameter 102 mm |
