Fitur Utama & Fungsi (Main Functions & Features)
Prosesor Sinyal Digital Berkecepatan Tinggi: Menggunakan prosesor digital generasi baru untuk memastikan kinerja instrumen yang sangat andal dan presisi.
Siklus Pengujian Otomatis Penuh: Seluruh tahapan eksperimen berjalan otomatis secara menyeluruh—mulai dari pengujian, pembukaan penutup, pengapian, alarm, pendinginan, hingga pencetakan hasil.
Sistem Pengapian Elektrik: Dilengkapi dengan fitur pemantik api elektrik yang aman dan efisien (electric ignition).
Koreksi Tekanan Atmosfer Otomatis: Mampu mengukur tekanan udara lingkungan secara otomatis dan mengoreksi hasil pengujian secara presisi.
Pemanasan Frekuensi Tinggi & Algoritma PID: Menggunakan teknologi pemanas switching berdaya tinggi dan frekuensi tinggi untuk efisiensi pemanasan optimal, dipadukan dengan algoritma kontrol adaptif PID guna menyesuaikan kurva suhu secara otomatis.
Sistem Keamanan Suhu Lebih (Overvalue Protection): Pengujian otomatis berhenti dan memicu alarm jika suhu mendeteksi ambang batas aman yang terlampaui.
Pencetak Mikro Termal (Thermal Micro-Printer): Dilengkapi printer internal berbasis termal untuk hasil cetak yang lebih cepat dan rapi, serta mendukung fungsi cetak offline.
Penyimpanan Riwayat Pengujian: Mampu menyimpan hingga 50 data riwayat pengujian historis lengkap dengan penanda waktu (time markers).
Layar Sentuh Warna 640×480: Menghadirkan visual layar sentuh berwarna ukuran 640×480 piksel yang tajam dan nyaman dioperasikan.
Navigasi Tombol Layar Penuh (Full-Screen Touch): Pengoperasian tombol virtual layar penuh yang intuitif dan praktis bagi pengguna.
Pilihan Standar Eksekusi Ganda: Memiliki berbagai pilihan standar pengujian internasional bawaan (built-in standards) yang dapat dipilih langsung pada sistem.
Prinsip Kerja (Working Principle)
Peralatan ini beroperasi berdasarkan ketentuan yang ditetapkan dalam standar nasional dan internasional. Sampel dimasukkan ke dalam test cup (mangkuk uji), kemudian proses pemanasan dikendalikan secara presisi hingga uap minyak di dekat permukaan cairan bercampur dengan udara dan tersambar api pada suhu terendah untuk menghasilkan titik nyala (flash point).
Sistem kerjanya meliputi:
Pengendalian Suhu Terprogram: Prosesor sinyal digital (digital signal processor) mengatur pemanas berdasarkan perubahan suhu, sehingga suhu sampel minyak naik secara stabil pada laju kecepatan tertentu.
Otomatisasi Penuh: Pengapian dan deteksi titik nyala dikendalikan secara otomatis oleh sistem instrumen.
Penghentian & Pelaporan Data: Sesaat setelah titik nyala terdeteksi, sistem secara otomatis menghentikan pengumpulan data, menampilkan suhu titik nyala pada layar, mencetak hasil rekaman pengujian, dan mematikan fungsi pemanas.

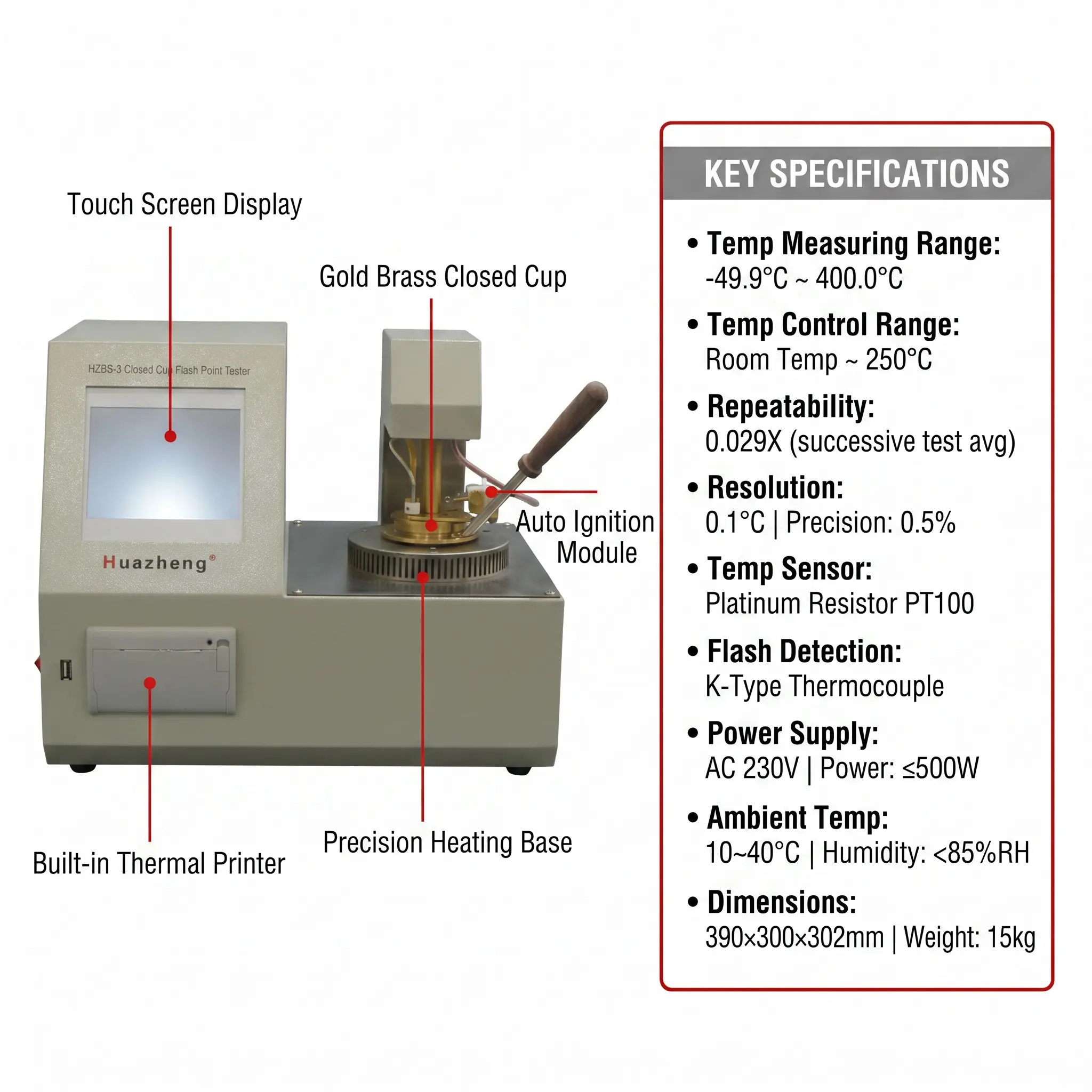

Indeks Teknis Utama (Main Technical Index)
1. Pengukuran & Kontrol Suhu
Rentang Pengukuran Suhu: -49,9 °C hingga 400,0 °C
Rentang Kontrol Suhu: Suhu ruang (room temperature) hingga 250 °C
Pengulangan (Repeatability): $0{,}029 \times X$ ($X = \text{rata-rata dua kali pengujian beruntun}$)
Resolusi: 0,1 °C
Akurasi: 0,5%
Sensor Suhu: Platinum Resistor (PT100)
Deteksi Titik Nyala/Api (Flash Fire Detection): K Thermocouple
2. Kondisi Lingkungan & Daya
Suhu Lingkungan Operasional: 10 °C – 40 °C
Kelembapan Relatif (RH): $< 85\%$ RH
Suplai Daya: AC 230V
Konsumsi Daya: $< 500\text{ W}$
3. Laju Pemanasan (Heating Rate): Sesuai dengan standar nasional, standar Amerika Serikat, dan standar internasional yang berlaku.
4. Dimensi & Berat
Dimensi Keseluruhan: $390 \times 300 \times 302\text{ mm}$
Berat Instrumen: 15 kg
Struktur & Pemasangan Instrumen (Instrument Structure & Installation)
1. Pemasangan Alat (Instrument Installation)
A. Buka kemasan alat dan pastikan peralatan dalam kondisi baik tanpa cacat fisik.
B. Periksa model instrumen serta seluruh kelengkapan aksesori berdasarkan daftar kemasan (packing list).
C. Lakukan pengujian/pelacakan fungsi (debugging) pada instrumen setelah tahap pemeriksaan langkah 1 dan 2 selesai.
2. Persiapan Awal Menyalakan (Starting-up Preparation)
A. Sambungkan instrumen ke sumber catu daya AC 220V. (Catatan: Selalu gunakan stopkontak yang memiliki sistem pembumian / grounding yang andal untuk mencatu daya alat).
B. Bersihkan mangkuk sampel (oil cup) menggunakan eter minyak bumi (petroleum ether), tuangkan cairan sampel ke dalam mangkuk hingga batas tanda skala (scale mark), lalu masukkan ke dalam unit pemanas.
C. Pasang kepala pemantik kawat pemanas elektrik berbahan paduan platinum (platinum alloy electric heating wire ignition head) dengan posisi yang benar.
Petunjuk Keselamatan (Safety Instructions)
Sistem Grounding Wajib: Pastikan instrumen selalu dihubungkan ke stopkontak listrik yang memiliki sistem grounding (pembumian) aman.
Bahaya Luka Bakar (Suhu Tinggi): Dilarang menyentuh Oil Cup (mangkuk sampel) beserta komponen di sekitarnya selama pengujian berlangsung untuk menghindari risiko cedera akibat panas.
Pengawasan Operasional Wajib: Pengujian harus dalam pengawasan operator (someone on duty). Segera tutup penutup mangkuk sampel jika sampel tetap menyala setelah pengujian selesai.
Hindari Kontak dengan Tutup Minyak: Dilarang menyentuh penutup minyak (oil lid) karena menyimpan suhu panas yang sangat tinggi.
Perlindungan Batang Pemantik: Dilarang menyentuh batang pengapian (ignition rod) dengan tangan secara langsung, karena dapat menyebabkan kerusakan permanen pada instrumen!
