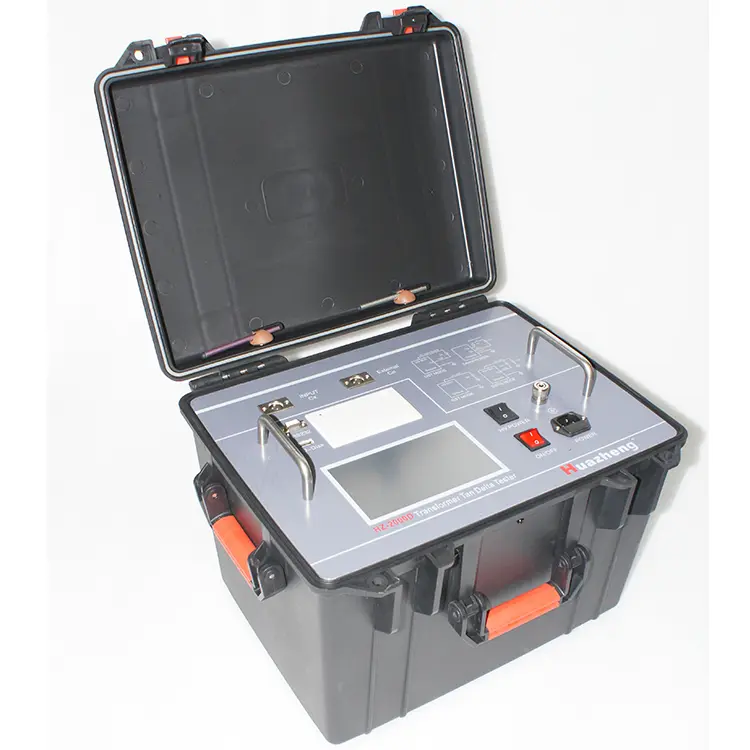

I. Karakteristik Kinerja
- Teknologi Digital Fourier Transform
Instrumen menggunakan teknologi penyaringan digital berbasis Fourier Transform untuk mengukur kapasitansi, dielectric loss, dan parameter lainnya. Hasil pengukuran memiliki akurasi tinggi serta mendukung proses pengukuran secara otomatis. - Teknologi Konversi Frekuensi
Menggunakan teknologi konversi frekuensi untuk menghilangkan interferensi frekuensi daya 50 Hz di lokasi pengujian. Data yang andal tetap dapat diperoleh meskipun instrumen digunakan pada lingkungan dengan interferensi elektromagnetik yang kuat. - Layar LCD Full-Touch Berukuran Besar
Dilengkapi layar LCD touchscreen dengan antarmuka grafis berukuran besar yang intuitif dan mudah digunakan. Setiap tahapan proses pengujian ditampilkan secara jelas sehingga operator dapat menggunakan instrumen tanpa memerlukan pelatihan profesional tambahan. Seluruh proses dapat dilakukan hanya dengan sentuhan sederhana pada layar. - Penyimpanan Data
Dilengkapi chip kalender dan memori berkapasitas besar untuk menyimpan hasil pengujian kapan saja. Data historis dapat ditinjau kembali, dicetak, maupun diekspor. Informasi waktu saat ini dan waktu penyimpanan data dapat ditampilkan serta dicetak sesuai kebutuhan. - Manajemen Data yang Praktis
Data pengujian dapat diekspor melalui USB flash drive, sehingga pengguna dapat melihat dan mengelola data pada komputer menggunakan perangkat lunak khusus. - Pengoperasian Mudah dan Otomatis
Proses pengukuran dikendalikan oleh mikroprosesor. Setelah metode pengukuran yang sesuai dipilih, proses pengumpulan dan pengolahan data dapat dilakukan secara otomatis. - Desain Terintegrasi
Instrumen memiliki desain terintegrasi dengan kapasitor standar dan catu daya tegangan tinggi, sehingga memudahkan pengujian di lapangan sekaligus mengurangi kebutuhan pemasangan kabel. - Akurasi Pengukuran Tinggi
Memiliki akurasi pengukuran tinggi dan dapat memenuhi kebutuhan pengujian dielectric loss pada minyak isolasi. Pengukuran dapat dilakukan menggunakan oil cup standar dan kabel pengujian khusus. - Low-Voltage Shielding untuk Reverse Wiring
Dilengkapi fungsi shielding tegangan rendah untuk pengujian dengan konfigurasi reverse wiring, sehingga membantu meningkatkan keandalan hasil pengukuran pada kondisi pengujian tertentu. - Pengujian Tegangan Tahan AC
Mendukung pengujian AC withstand voltage, sehingga memudahkan pengujian tegangan AC pada rangkaian sekunder PT dan CT, serta pengujian tegangan tahan pada sistem tegangan rendah 400 V. - Identifikasi Frekuensi Tegangan Tinggi Eksternal
Dapat mengidentifikasi frekuensi sumber tegangan tinggi eksternal dalam rentang 40–70 Hz. Instrumen memungkinkan penggunaan sumber tegangan frekuensi daya maupun sumber tegangan resonansi seri untuk pengujian dielectric loss tegangan tinggi berkapasitas besar. - Printer Termal dan Output USB
Dilengkapi printer termal untuk mencetak hasil pengujian secara langsung. Fitur kalender dan jam memudahkan penyusunan laporan pengujian. Data hasil pengujian juga dapat diekspor melalui USB flash drive. - Antarmuka Komputer
Dilengkapi antarmuka komputer yang memungkinkan satu komputer mengontrol hingga 32 instrumen. Sistem dapat diintegrasikan ke dalam kendaraan pengujian tegangan tinggi untuk melakukan pengukuran, pengolahan data, dan pembuatan laporan. - Proteksi Grounding dan Arus Lebih
Jika instrumen tidak terhubung ke grounding atau grounding tidak memadai, alat tidak akan menjalankan prosedur pengujian normal dan tidak akan menghasilkan tegangan tinggi. Instrumen juga dilengkapi proteksi arus lebih untuk mencegah kerusakan akibat hubungan pendek atau breakdown selama pengujian. - Proteksi Sengatan Listrik
Jika operator secara tidak sengaja mengalami sengatan listrik selama pengujian, instrumen akan segera memutus output tegangan tinggi untuk meningkatkan keselamatan personel pengujian.
II. Spesifikasi Teknis
Akurasi
- Cx: ±(pembacaan × 1% + 1 pF)
- tgδ: ±(pembacaan × 1% + 0,00040)
Indeks Anti-Interferensi
- Menggunakan teknologi konversi frekuensi untuk mengurangi interferensi, dengan akurasi pengukuran tetap dapat dicapai pada tingkat interferensi hingga 200%.
Rentang Kapasitansi
- Tegangan tinggi internal: 3 pF–60.000 pF / 10 kV; 60 pF–1 μF / 0,5 kV.
- Tegangan tinggi eksternal: 3 pF–1,5 μF / 10 kV; 60 pF–30 μF / 0,5 kV.
Resolusi
- Resolusi kapasitansi hingga 0,001 pF dengan 4 digit signifikan.
- Rentang tgδ: tidak terbatas.
- Resolusi tgδ: 0,001%.
- Kapasitansi, induktansi, dan resistansi dapat diidentifikasi secara otomatis.
Rentang Arus Pengujian
- 5 μA–5 A.
Tegangan Tinggi Internal
- Rentang pengaturan tegangan: 0,5–10 kV.
- Arus output maksimum: 200 mA.
- Tegangan dapat diatur secara bebas, misalnya 5.123 V.
Frekuensi Pengujian
- Frekuensi tunggal: 40–70 Hz dan dapat diatur secara bebas, misalnya 48,7 Hz.
- Konversi frekuensi otomatis 50 Hz: 50 ± 0,1 Hz hingga 50 ± 10 Hz.
- Konversi frekuensi otomatis 60 Hz: 60 ± 0,1 Hz hingga 60 ± 10 Hz.
- Akurasi frekuensi: ±0,01 Hz.
Tegangan Tinggi Eksternal
- Arus pengujian maksimum: 5 A.
- Frekuensi daya atau konversi frekuensi: 40–70 Hz.
- Pada konfigurasi reverse wiring, arus pengujian maksimum: 5 A pada 10 kV.
- Frekuensi daya atau konversi frekuensi: 40–70 Hz.
Catu Daya
- 180–270 VAC, 50 Hz ±1%.
- Dapat menggunakan sumber listrik utama atau generator.
Antarmuka Komputer
- RS232 standar.
- Port USB flash drive untuk penyimpanan data secara otomatis.
Printer
- Printer mikro termal.
Kondisi Lingkungan
- Suhu lingkungan: -10°C hingga 50°C.
- Kelembapan relatif: <90% RH.
Dimensi dan Berat
- Dimensi: 500 × 377 × 330 mm.
- Berat instrumen: 26 kg.
Catatan Pengujian di Lapangan
Jika hasil pengujian menunjukkan nilai yang tidak wajar atau tidak stabil, beberapa faktor berikut perlu diperiksa:
1. Kontak antara Kabel Tegangan Tinggi dan Klip Merah Kurang Baik
Saat menggunakan klip merah untuk menghubungkan instrumen dengan objek uji, pastikan klip memiliki kontak yang kuat dan baik dengan permukaan objek uji. Kontak yang buruk dapat menyebabkan discharge (pelepasan listrik) dan mengakibatkan fluktuasi hasil pengukuran yang signifikan.
Jika lapisan oksidasi pada kabel atau titik sambungan terlalu tebal, bersihkan atau kikis lapisan tersebut agar kontak listrik menjadi lebih baik.
2. Kontak Grounding Kurang Baik
Grounding yang tidak memadai dapat menyebabkan sistem proteksi instrumen aktif atau menghasilkan fluktuasi data yang signifikan.
Pastikan titik grounding bersih dari cat, karat, atau lapisan isolasi lainnya. Bersihkan permukaan kontak untuk memastikan koneksi grounding yang baik.
3. Kelembapan Udara Tinggi
Kelembapan udara yang terlalu tinggi dapat menyebabkan hasil pengukuran menjadi tidak stabil. Jika diperlukan, dapat digunakan metode shielding untuk mengubah distribusi medan listrik di sekitar objek uji.
Karena penerapan metode shielding dapat bergantung pada kondisi pengujian dan prosedur yang digunakan, selalu ikuti standar serta peraturan pengujian yang relevan.
4. Menggunakan Generator sebagai Sumber Daya
Jika instrumen menggunakan generator sebagai sumber listrik, pastikan tegangan output generator stabil.
Lonjakan tegangan atau gangguan listrik dapat menyebabkan sistem proteksi 380 V aktif. Untuk mengurangi gangguan tersebut, beberapa power filter dapat dipasang secara seri pada output generator.
5. Masalah pada Kabel Pengujian
Penggunaan kabel pengujian dalam jangka panjang dapat menyebabkan beberapa masalah, seperti:
- Kabel inti mengalami putus sebagian atau tersembunyi.
- Hubungan pendek antara kabel inti dan shield.
- Koneksi plug atau konektor yang kurang baik.
Lakukan pemeriksaan dan pemeliharaan kabel pengujian secara berkala.
Saat menguji kapasitor standar, selalu gunakan koneksi plug yang memiliki shielding penuh untuk mengurangi pengaruh kapasitansi parasit atau kapasitansi liar tambahan. Jika tidak, akurasi instrumen mungkin tidak dapat tercermin secara optimal.
6. Pemilihan Mode Pengukuran
Setelah seluruh kabel terhubung, pilih mode pengukuran yang sesuai, seperti positive wiring atau reverse wiring.
Penggunaan mode yang tidak sesuai, terutama pada lingkungan dengan tingkat interferensi tinggi, dapat memengaruhi hasil pengujian. Jika terjadi interferensi, gunakan mode konversi frekuensi dan anti-interferensi.
7. Pengaruh Metode Pengujian
Pengukuran dielectric loss sangat sensitif terhadap metode pengujian dan konfigurasi sambungan.
Jika hasil pengujian bermasalah, perlu dibedakan apakah penyebabnya berasal dari metode pengujian, konfigurasi kabel, atau instrumen. Sebagai langkah awal, periksa konfigurasi dan sambungan kabel sebelum melakukan pemeriksaan terhadap kemungkinan kerusakan instrumen.
8. Kemungkinan Kerusakan Instrumen
Gunakan multimeter untuk memeriksa kondisi kabel pengujian, termasuk:
- Kemungkinan kabel inti mengalami open circuit.
- Hubungan pendek antara kabel inti dan shield.
- Kondisi catu daya input, termasuk tegangan 220 V yang terlalu tinggi atau terlalu rendah.
- Kualitas koneksi grounding.
Untuk memastikan instrumen berfungsi dengan baik, lakukan pengujian menggunakan positive wiring dan reverse wiring pada kapasitor standar atau kapasitor yang nilai kapasitansinya telah diketahui.
Jika kedua konfigurasi menghasilkan nilai yang benar dan konsisten, kemungkinan besar instrumen berfungsi normal.
Selanjutnya, lepaskan seluruh kabel pengujian dan lakukan air test tanpa menghubungkan objek uji. Jika instrumen tidak berfungsi sebagaimana mestinya pada kondisi tersebut, kemungkinan terdapat masalah pada instrumen dan diperlukan pemeriksaan lebih lanjut.
III. Daftar Kelengkapan Instrumen
Untuk model 5.1000A, paket kabel pengujian dilengkapi dengan empat kabel konduktor arus tinggi, yang terdiri dari dua kabel berpenampang 50 mm² dan dua kabel berpenampang 35 mm².
- Untuk arus ≤600 A, cukup menggunakan dua kabel 50 mm².
- Untuk arus >600 A, dua kabel 35 mm² tambahan perlu digunakan secara paralel dengan kabel 50 mm² untuk mendukung pengujian arus tinggi.
Kelengkapan Standar
No. | Item | Qty |
1 | main engine | 1 |
2 | High voltage cable | 1 |
3 | low tension cable | 2 |
4 | power line | 1 |
5 | Ground wire | 1 |
6 | 5A Insurance Pipe (Built in) | 2 |
7 | Print paper | 1 |
8 | Instructions | 1 |
9 | Factory test report | 1 |
10 | Certificate of qualification | 1 |
