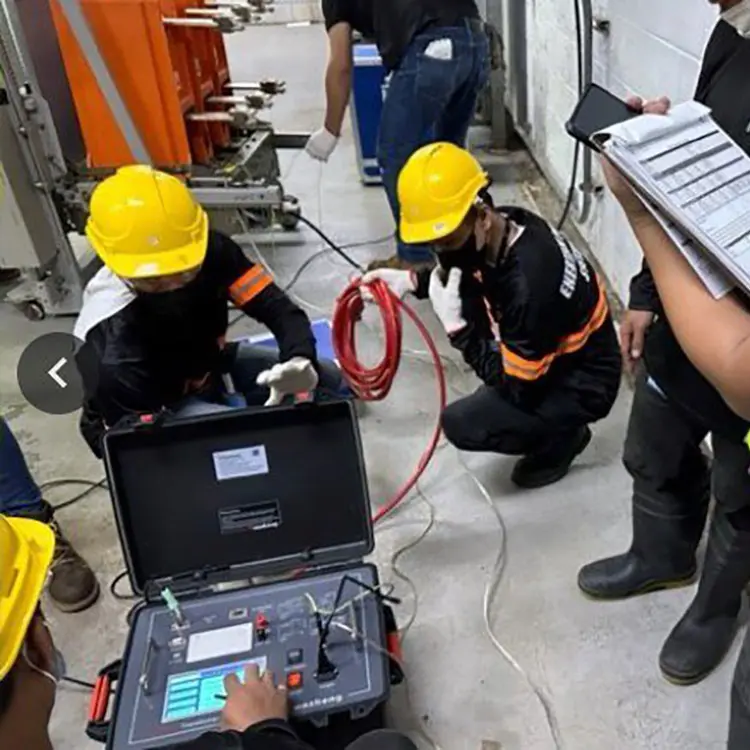

Petunjuk Keselamatan dan Pengoperasian
- Baca buku petunjuk dengan saksama sebelum menggunakan instrumen.
- Operator instrumen harus memiliki pengetahuan dasar mengenai penggunaan peralatan atau instrumen listrik.
- Instrumen dapat digunakan di dalam maupun di luar ruangan. Namun, hindari penggunaan atau penyimpanan di tempat yang terkena hujan, gas korosif, konsentrasi debu yang tinggi, suhu berlebihan, dan sinar matahari langsung.
- Hindari instrumen dari getaran atau guncangan yang kuat.
- Pemeliharaan, perawatan, dan penyetelan instrumen harus dilakukan oleh personel yang berkompeten atau profesional.
- Sebelum melakukan penyambungan apa pun, terminal grounding instrumen harus terlebih dahulu dihubungkan dengan grounding yang baik menggunakan kabel pembumian.
- Karena peralatan pengujian menghasilkan tegangan tinggi, operator wajib mengikuti prosedur keselamatan kerja dengan ketat dan mencegah orang lain menyentuh komponen maupun rangkaian bertegangan tinggi. Personel yang melakukan pengujian harus memahami rangkaian pengujian tegangan tinggi dan prosedur pengoperasian instrumen. Personel yang tidak terlibat dalam pengujian harus berada jauh dari area pengujian tegangan tinggi. Area tersebut harus diberi pembatas yang jelas seperti pagar, tali pembatas, dan tanda peringatan.
- Penyetelan, perbaikan, dan pemeliharaan instrumen harus dilakukan dalam kondisi tidak bertegangan (power off). Jika pekerjaan harus dilakukan dalam kondisi bertegangan, operator harus benar-benar memahami bagian instrumen yang memiliki risiko tegangan tinggi.
- Jika sekring mengalami kerusakan, gantilah dengan sekring yang memiliki spesifikasi sama. Dilarang mengganti dengan jenis sekring yang berbeda atau melakukan hubungan pendek langsung pada sekring.
- Jika instrumen mengalami gangguan atau kerusakan, matikan sakelar daya dan tunggu setidaknya satu menit sebelum melakukan pemeriksaan.

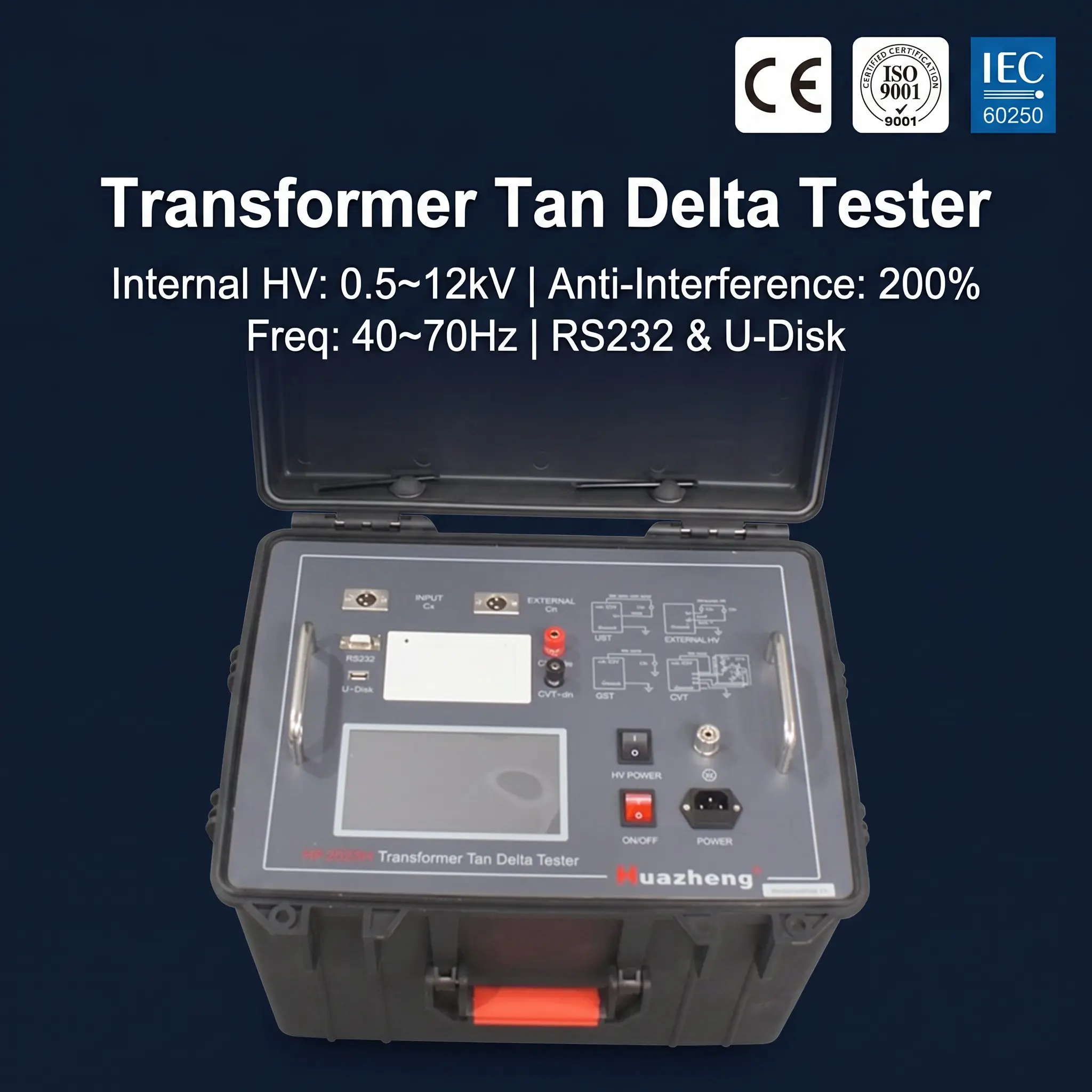

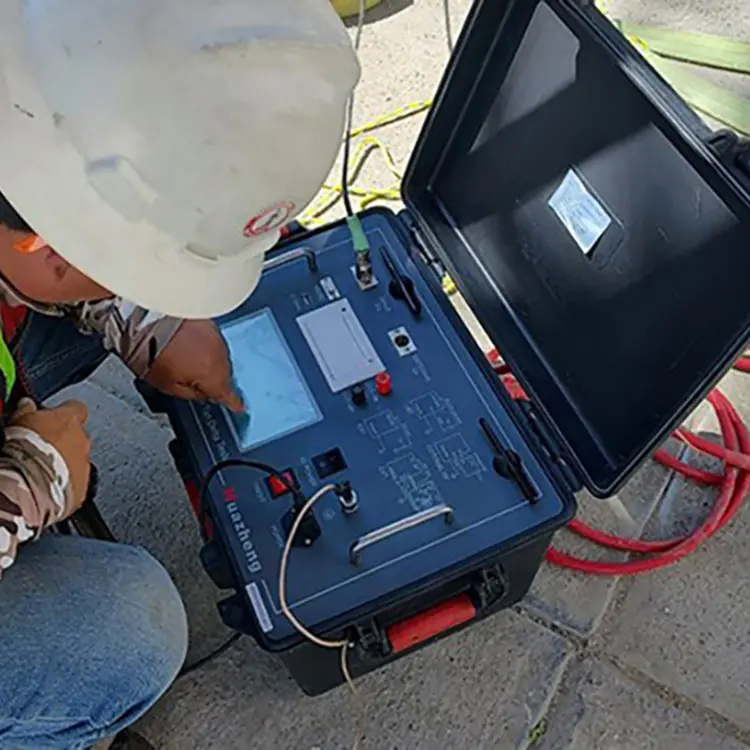

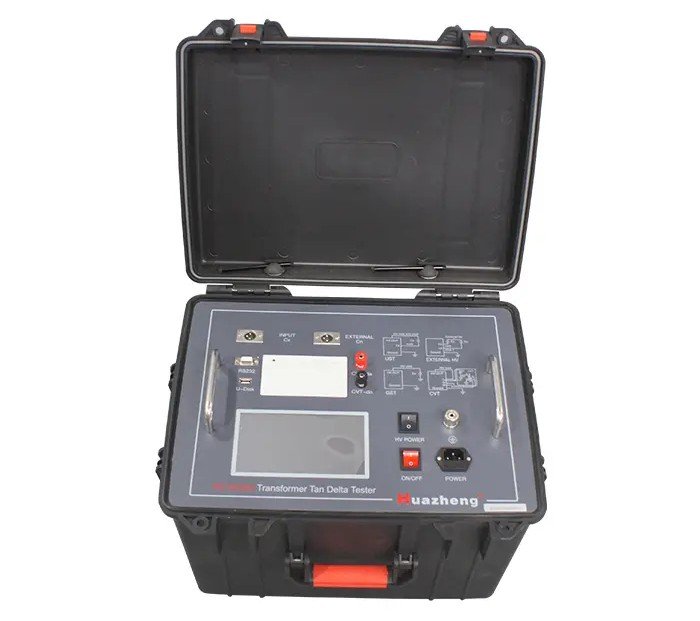

Karakteristik Kinerja
1. Teknologi Digital Fourier Transform
Instrumen menggunakan teknologi penyaringan digital berbasis Fourier Transform untuk mengukur kapasitansi, dielectric loss, dan parameter lainnya. Hasil pengukuran memiliki akurasi tinggi serta mendukung pengukuran secara otomatis.
2. Teknologi Konversi Frekuensi
Menggunakan teknologi konversi frekuensi untuk menghilangkan interferensi frekuensi daya 50 Hz di lokasi pengujian. Data yang andal tetap dapat diperoleh meskipun digunakan pada lingkungan dengan interferensi elektromagnetik yang kuat.
3. Layar LCD Full-Touch Berukuran Besar
Dilengkapi layar LCD touchscreen berukuran sangat besar dengan antarmuka grafis yang intuitif. Setiap proses pengujian ditampilkan dengan jelas sehingga operator tidak memerlukan pelatihan profesional tambahan. Seluruh proses pengukuran dapat dilakukan hanya melalui sentuhan layar.
4. Penyimpanan Data
Dilengkapi chip kalender dan memori berkapasitas besar yang memungkinkan hasil pengujian disimpan kapan saja. Data historis dapat ditinjau dan dicetak kembali. Waktu saat ini dan waktu penyimpanan data juga dapat ditampilkan serta dicetak.
5. Pengukuran Otomatis Berbasis Mikroprosesor
Proses pengukuran dikendalikan oleh mikroprosesor. Setelah metode pengukuran yang sesuai dipilih, proses pengukuran data dapat diselesaikan secara otomatis.
6. Desain Terintegrasi
Mengintegrasikan kapasitor standar dan catu daya tegangan tinggi, sehingga memudahkan pengujian di lapangan dan mengurangi kebutuhan pemasangan kabel.

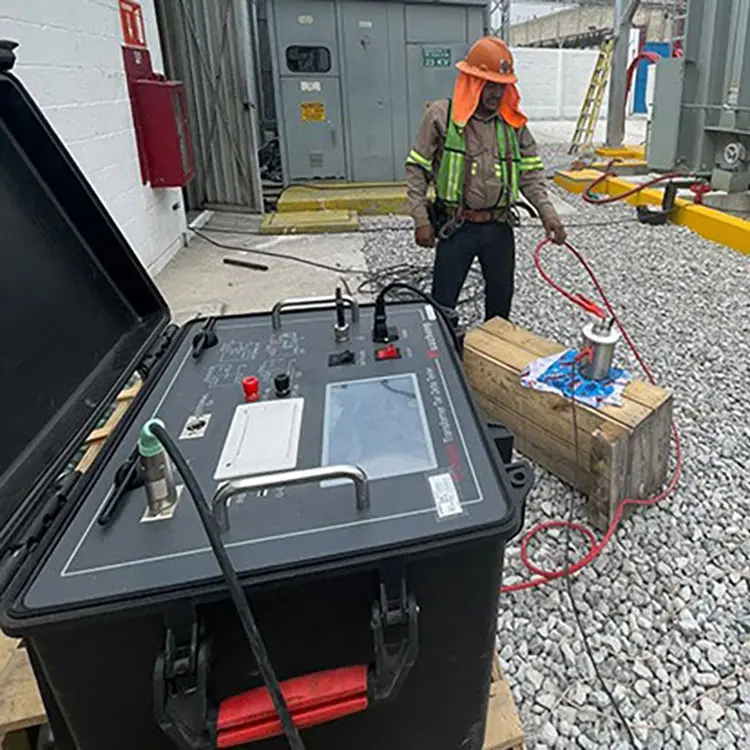

7. Pengukuran Dielectric Loss Minyak
Memiliki akurasi pengukuran tinggi dan memenuhi kebutuhan pengujian dielectric loss minyak isolasi. Dengan menggunakan oil cup standar dan kabel pengujian khusus, pengukuran dielectric loss minyak dapat dilakukan.
8. Low-Voltage Shielding untuk Reverse Wiring
Dilengkapi fungsi low-voltage shielding untuk konfigurasi reverse wiring. Ketika busbar CVT 220 kV terhubung ke grounding, pengukuran dielectric loss dengan reverse wiring 10 kV pada C11 dapat dilakukan tanpa melepas kabel.
9. Pengujian Tegangan Tahan AC
Mendukung pengujian AC withstand voltage, termasuk pengujian tegangan tahan AC pada sisi sekunder PT dan CT, serta pengujian tegangan tahan pada sistem tegangan rendah 400 V.
10. Identifikasi Frekuensi Tegangan Tinggi Eksternal
Dapat mengidentifikasi frekuensi sumber tegangan tinggi eksternal dalam rentang 40–70 Hz. Instrumen mendukung penggunaan sumber tegangan frekuensi daya maupun sumber tegangan resonansi seri untuk pengujian dielectric loss tegangan tinggi berkapasitas besar.
11. Fungsi Pengujian CVT
Dilengkapi fungsi pengujian CVT (Capacitive Voltage Transformer) yang mendukung metode self-excitation. Empat batas proteksi dapat diatur untuk tegangan tinggi, arus tinggi, tegangan rendah, dan arus rendah guna memastikan keselamatan operator dan peralatan.
12. Pengukuran C1 dan C2 pada CVT
Saat melakukan pengujian CVT, instrumen dapat mengukur nilai kapasitansi dan dielectric loss C1 dan C2 secara otomatis, sekaligus mengukur total kapasitansi dan dielectric loss perangkat CVT.
13. Printer Termal Internal
Dilengkapi printer termal untuk mencetak hasil pengujian secara langsung. Instrumen juga memiliki fungsi kalender dan jam untuk memudahkan pencatatan serta pembuatan laporan pengujian.
14. Antarmuka Komputer
Dilengkapi antarmuka komputer yang memungkinkan satu komputer mengontrol hingga 32 instrumen. Sistem dapat diintegrasikan ke dalam kendaraan pengujian tegangan tinggi untuk melakukan pengukuran, pengolahan data, dan pembuatan laporan.
15. Proteksi Grounding dan Arus Lebih
Jika instrumen tidak terhubung ke grounding atau grounding tidak memadai, alat tidak akan menjalankan prosedur pengujian normal dan tidak akan menghasilkan tegangan tinggi. Dilengkapi pula proteksi arus lebih untuk mencegah kerusakan akibat hubungan pendek atau breakdown selama pengujian.
16. Proteksi Sengatan Listrik
Jika operator secara tidak sengaja terkena sengatan listrik selama pengujian, instrumen akan segera memutus output tegangan tinggi untuk meningkatkan keselamatan personel pengujian.

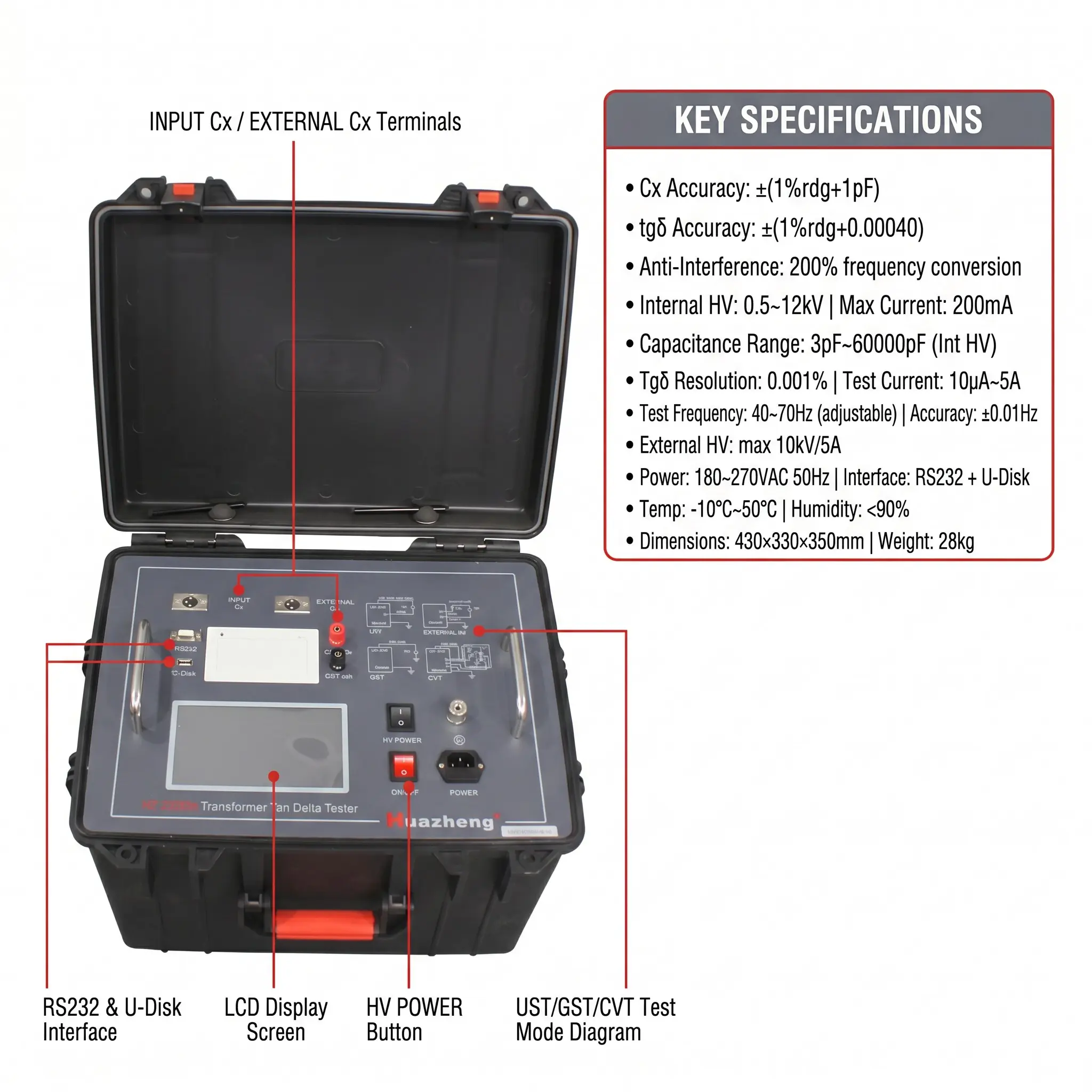

Spesifikasi Teknis
Akurasi
- Cx: ±(pembacaan × 1% + 1 pF)
- tgδ: ±(pembacaan × 1% + 0,00040)
Indeks Anti-Interferensi
- Menggunakan teknologi konversi frekuensi untuk mengurangi interferensi.
- Akurasi pengukuran tetap dapat dicapai pada tingkat interferensi hingga 200%.
Rentang Kapasitansi
- Tegangan tinggi internal: 3 pF–60.000 pF / 10 kV; 60 pF–1 μF / 0,5 kV.
- Tegangan tinggi eksternal: 3 pF–1,5 μF / 10 kV; 60 pF–30 μF / 0,5 kV.
- Resolusi: hingga 0,001 pF dengan 4 digit signifikan.
Rentang tgδ
- Tidak terbatas.
- Resolusi: 0,001%.
- Instrumen dapat mengidentifikasi kapasitansi, induktansi, dan resistansi secara otomatis.
Rentang Arus Pengujian
- 10 μA–5 A.
Tegangan Tinggi Internal
- Rentang pengaturan tegangan: 0,2–10 kV.
- Arus output maksimum: 200 mA.
Mode Pengaturan Tegangan
- Tegangan dapat dinaikkan atau diturunkan dan diatur secara bebas, misalnya 5.123 V.
Frekuensi Pengujian
- Frekuensi tunggal: 40–70 Hz, dapat diatur secara bebas, misalnya 48,7 Hz.
- Konversi frekuensi otomatis 50 Hz: 50 ± 0,1 Hz hingga 50 ± 10 Hz.
- Konversi frekuensi otomatis 60 Hz: 60 ± 0,1 Hz hingga 60 ± 10 Hz.
Akurasi Frekuensi
- ±0,01 Hz.
Tegangan Tinggi Eksternal
- Pada konfigurasi positive wiring, arus pengujian maksimum 5 A, dengan frekuensi daya atau konversi frekuensi 40–70 Hz.
- Pada konfigurasi reverse wiring, arus pengujian maksimum 5 A pada 10 kV, dengan frekuensi daya atau konversi frekuensi 40–70 Hz.
Output Tegangan Rendah Self-Excitation CVT
- Tegangan output: 3–50 V.
- Arus output: 3–30 A.
Waktu Pengukuran
- Sekitar 40 detik, tergantung metode pengukuran yang digunakan.
Catu Daya
- 180–270 VAC, 50 Hz ±1%.
- Dapat menggunakan sumber listrik utama atau generator.
Printer
- Printer mikro termal.
Kondisi Lingkungan
- Suhu lingkungan: -10°C hingga 50°C.
- Kelembapan relatif: <90% RH.
Dimensi
- 430 × 330 × 350 mm.
Berat
- 28 kg.
