Alat Uji Pembakaran Kabel dan Kawat Bundel

Bundled Wire and Cable Combustion Tester adalah alat yang digunakan untuk menguji kemampuan kabel atau kabel optik yang dipasang secara vertikal dalam bentuk bundel dalam menghambat penyebaran api secara vertikal pada kondisi tertentu.

Alat ini merupakan perangkat penting untuk pengujian pembakaran pada kabel daya, kabel kontrol, dan kabel optik. Dengan suplai gas tertentu ke ruang uji dan penyalaan menggunakan sumber api standar, alat ini dapat mengukur penyebaran api pada kabel vertikal.

Jika posisi burner diatur pada sudut 20 derajat, alat ini juga dapat memenuhi standar pengujian IEEE 383 (IEEE 1202).

Selain itu, peralatan ini dapat dilengkapi dengan port instrumen heat release dan sistem analisis gas, sehingga mampu mengukur parameter termodinamika seperti:

H.R.R (Heat Release Rate / laju pelepasan panas)
S.P.R (Smoke Production Rate / laju produksi asap)

Alat ini sangat penting untuk memastikan keselamatan kabel dalam aplikasi gedung, terowongan, kapal, industri, dan infrastruktur berisiko tinggi.

Deskripsi

Alat Uji Pembakaran Kabel Bundel

Bundled Combustion Test Device adalah alat uji yang digunakan untuk melakukan pengujian sesuai standar IEC 60332-3-10 (Vertical Flame Propagation Test) pada kabel atau kawat yang dipasang secara vertikal dalam bentuk bundel.

Alat ini berfungsi untuk mengevaluasi kemampuan kabel, kawat, atau kabel optik yang dipasang secara vertikal dalam menghambat penyebaran api ke arah vertikal pada kondisi kebakaran tertentu.

Pengujian ini sangat penting untuk memastikan kabel memenuhi standar keselamatan kebakaran dan aman digunakan pada instalasi seperti gedung tinggi, terowongan, kapal, dan fasilitas industri.

Standar & Parameter

Standar Pengujian

IEC 60332-3-10 – uji penyebaran api vertikal pada kabel bundel
EN 50399 – uji performa pembakaran kabel termasuk penyebaran api dan pelepasan panas

Parameter Teknis

Nama produk: Cable and Wire Vertical Flame Tester (Alat Uji Nyala Api Vertikal Kabel dan Kawat)
Sumber daya listrik: AC 220V, 50/60Hz, 1A
Sumber gas: Gas metana (disediakan oleh pelanggan)
Ukuran alat: 2150 × 1200 × 2150 mm
Manual & sertifikat: Disediakan

Parameter Teknis

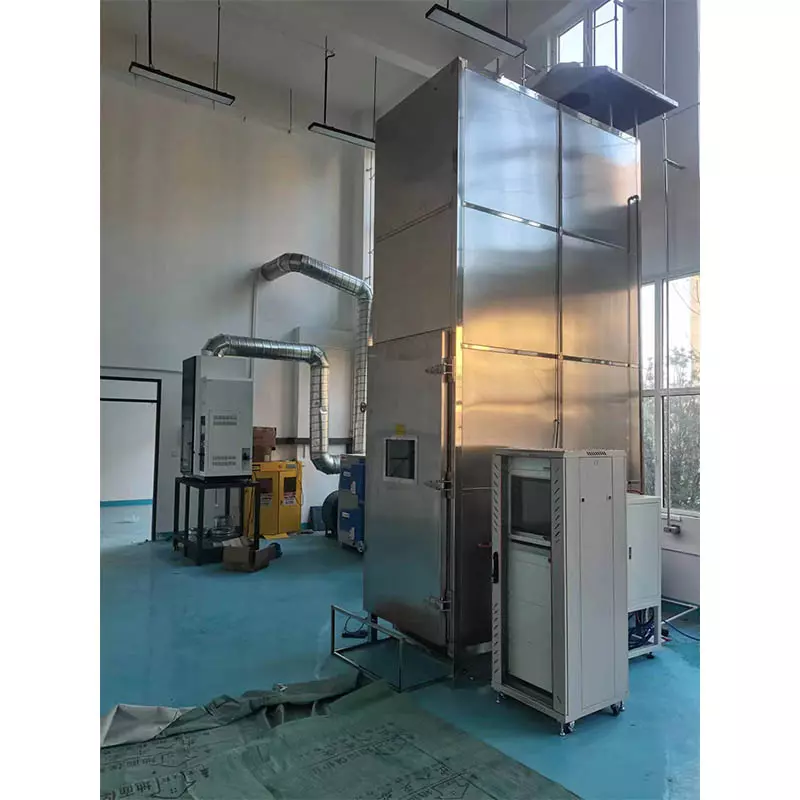

Ukuran & Konstruksi Ruang Uji

Dimensi internal ruang uji stainless steel: 1000 (W) × 2000 (D) × 4000 (H) mm
Dilengkapi material isolasi mineral wool (bahan tahan panas)

Sistem Udara & Ventilasi

Lubang suplai udara di bagian bawah chamber: 800 × 400 mm (posisi 150 mm dari sisi depan)
Luas penampang pipa intake: 240 cm²
Aliran udara: 5000 ± 500 L/min, dilengkapi sensor kecepatan angin
Ruang exhaust atas: 300 × 1000 mm

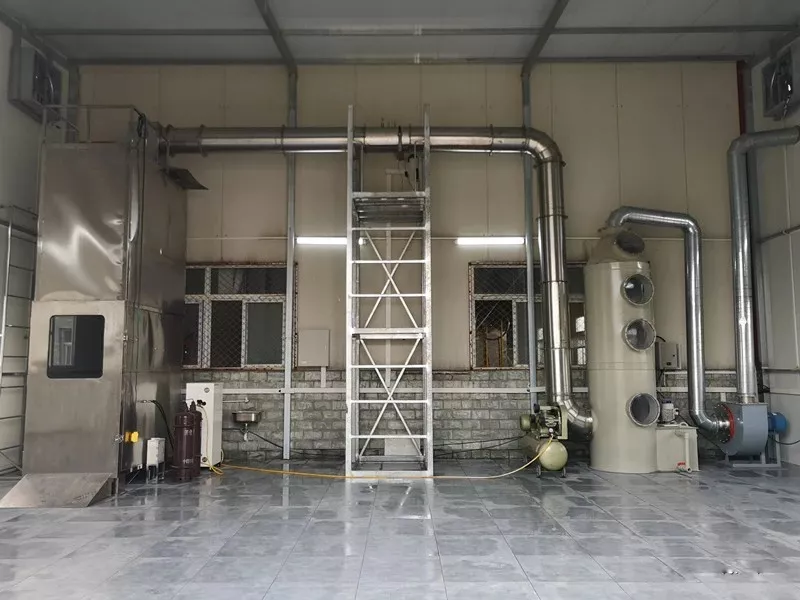

Sistem Tangga Uji

Tangga standar stainless steel: 500 × 3500 mm (1 unit)
Tangga lebar stainless steel: 800 × 3500 mm (1 unit)
Dilengkapi sistem automatic hoisting (pengangkat otomatis)

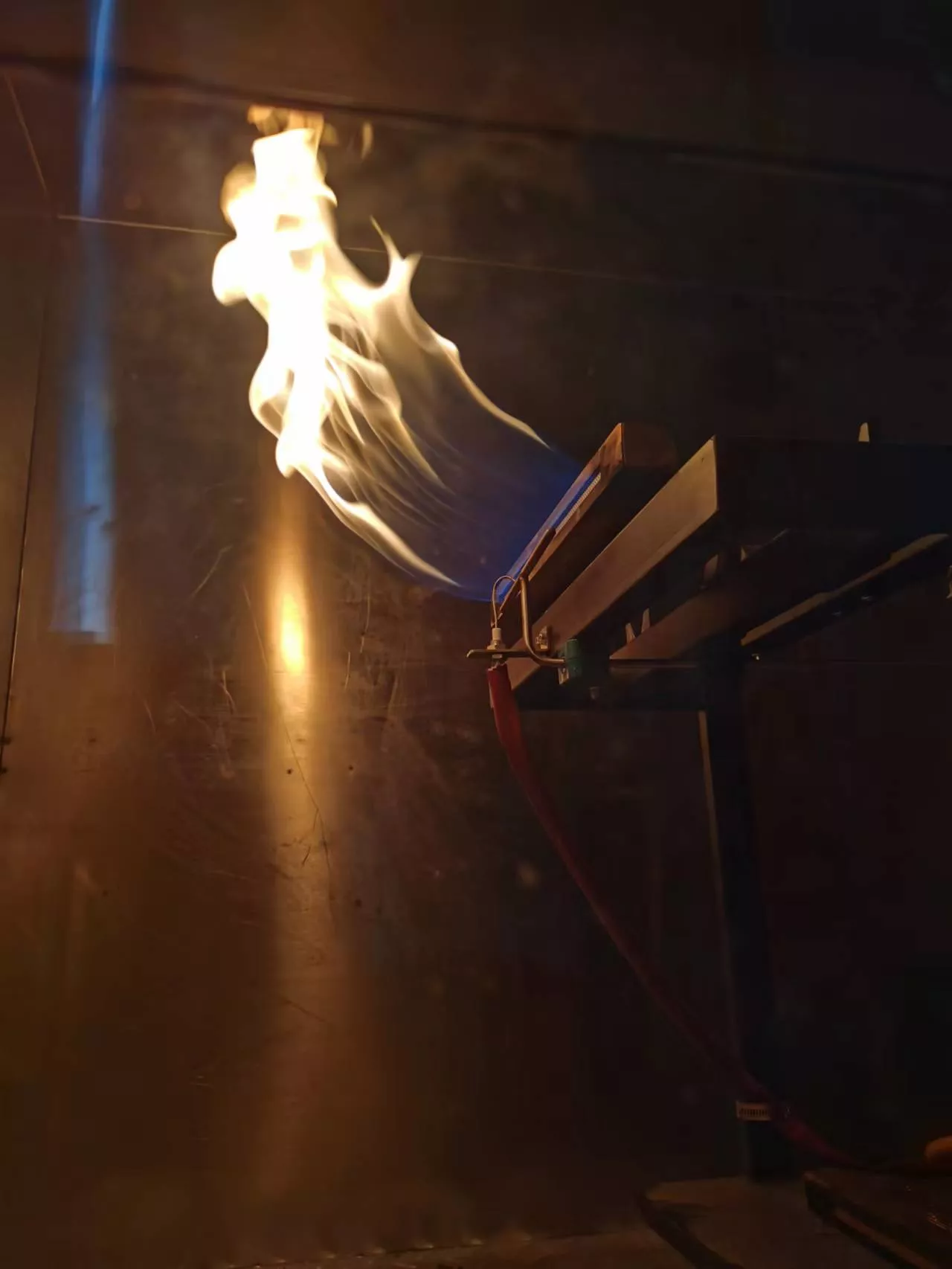

Sistem Pembakaran

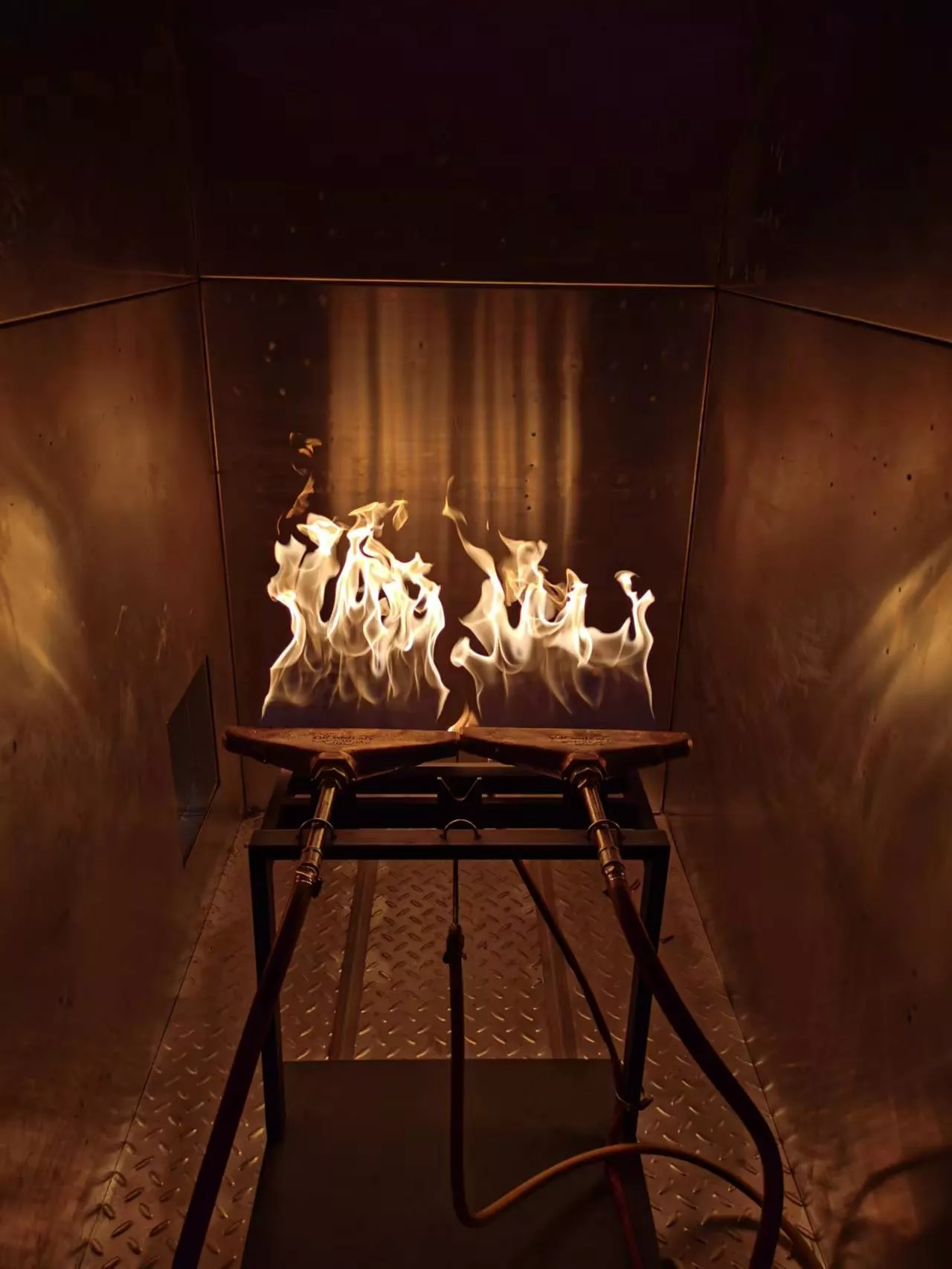

2 set burner propane standar
2 set Venturi gas mixing device
Pengatur tekanan gas dengan pressure gauge & regulator
Tekanan kerja: 0,1 MPa

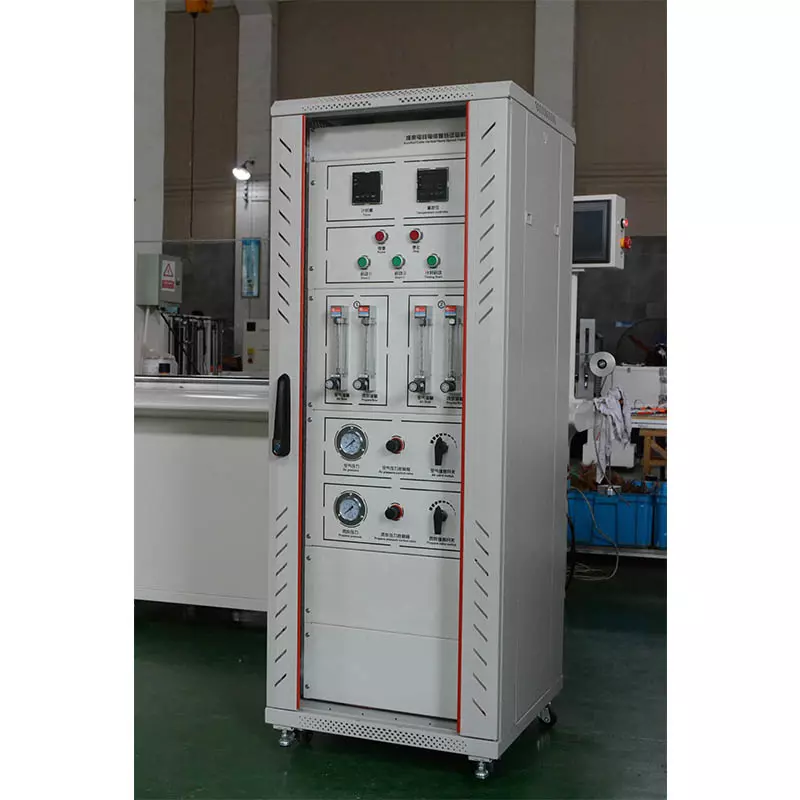

Kontrol Gas & Aliran

Aliran udara: 10 – 100 L/min (rotor flowmeter, adjustable)
Aliran propana: 2 – 20 L/min (rotor flowmeter, adjustable)
Dilengkapi ball valve untuk pemutusan manual gas
Sistem otomatis mematikan suplai udara setelah waktu uji selesai

Sistem Monitoring & Keamanan

Thermocouple di dinding chamber untuk monitoring suhu internal
Sistem sprinkler pemadam api otomatis di bagian atas chamber
Pengaturan waktu uji pembakaran otomatis

Persyaratan Lingkungan Penggunaan – Cable Vertical Combustion Tester

Untuk memastikan hasil pengujian yang akurat dan aman, alat Cable Vertical Combustion Tester harus digunakan pada lingkungan dengan kondisi sebagai berikut:
- Permukaan lokasi harus kuat, rata, dan tahan air
- Tinggi ruangan minimal 6 meter, dengan rekomendasi ukuran ruang 6 × 7 meter
- Suhu lingkungan: 5°C – 35°C
- Tekanan udara: 1 atmosfer (tekanan normal)
- Area pengujian harus bebas dari benda mudah terbakar, bahan peledak, atau material pendukung pembakaran
- Sumber gas dan air harus memiliki sistem pemutusan cepat (emergency shut-off) dan diberi tanda yang jelas
- Kecepatan angin lingkungan harus < 8 m/s
