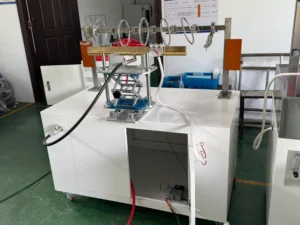

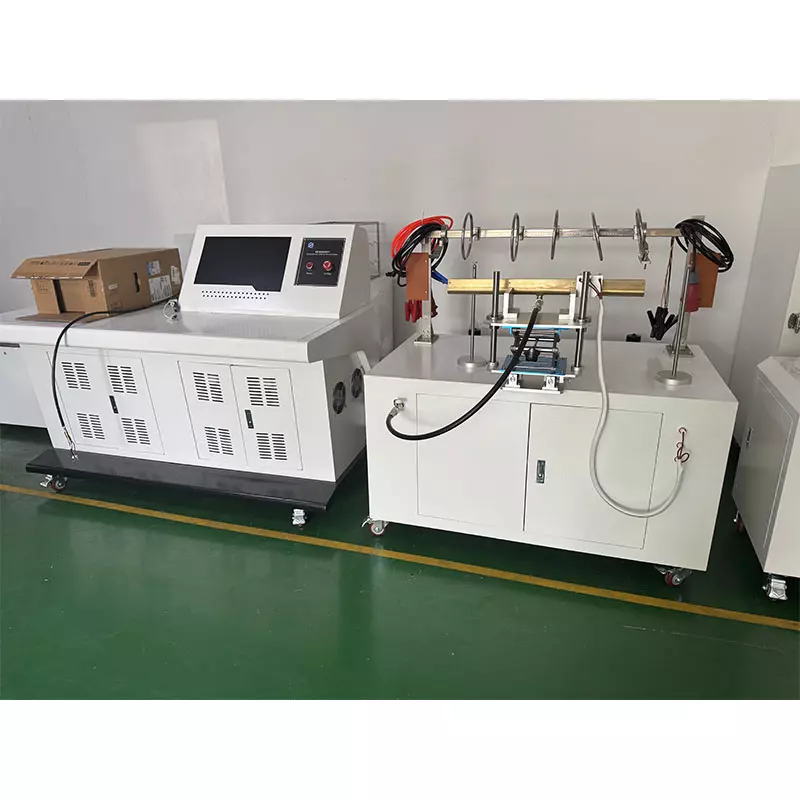

Cable Fire Resistance Tester
Cable Fire Resistance Tester adalah alat uji yang digunakan untuk menguji ketahanan api kabel listrik atau kabel optik (optical cable) sesuai standar IEC 60331-11.
Alat ini digunakan untuk menentukan dan memperoleh parameter karakteristik ketahanan api (fire retardant properties) dari kabel tahan api ketika terpapar kondisi pembakaran langsung dengan suhu nyala minimal 750°C.
Standar Pengujian – Cable Fire Resistance Tester
Alat Cable Fire Resistance Tester mendukung berbagai standar internasional untuk pengujian ketahanan api dan integritas sirkuit kabel, yaitu:
- BS 6387 – standar kabel tahan api Inggris untuk menjaga fungsi kabel saat kebakaran
- IEC 60331 (1, 2, 11, 21, 23, 25) – uji kabel listrik dalam kondisi kebakaran untuk memastikan circuit integrity
- BS 8491 – spesifikasi kinerja kabel agar tetap berfungsi saat kondisi kebakaran
- GB/T 19216 (11, 21, 23, 25) – standar pengujian ketahanan api kabel di Tiongkok
- GB/T 19216 (12, 31) – metode uji tambahan untuk kondisi kebakaran kabel
- GB/T 19666 – standar umum terkait kabel tahan api
- EN 50200 – uji ketahanan kabel terhadap api dan benturan mekanis untuk sistedarurat
Spesifikasi – Cable Fire Resistance Tester
Ukuran & Konstruksi- Ukuran test stand: 1500 × 700 × 1200 mm (W×D×H)
- Ukuran control chamber: 1580 × 825 × 1200 mm (W×D×H)
- Ruang uji: disediakan oleh pelanggan (custom)
Sumber Daya & Listrik- Sumber gas: propana + udara kering bertekanan (disediakan pelanggan)
- Power supply: AC 380V, 3 phase 5 wire, 50/60Hz, 30A
- Transformator: 380V, 9KVA
Fitur Utama- Rangka pembakaran model kabinet, tahan api & mudah digunakan dengan desain estetis
- Burner sesuai standar AGF-1857B dengan panjang nozzle 500 mm

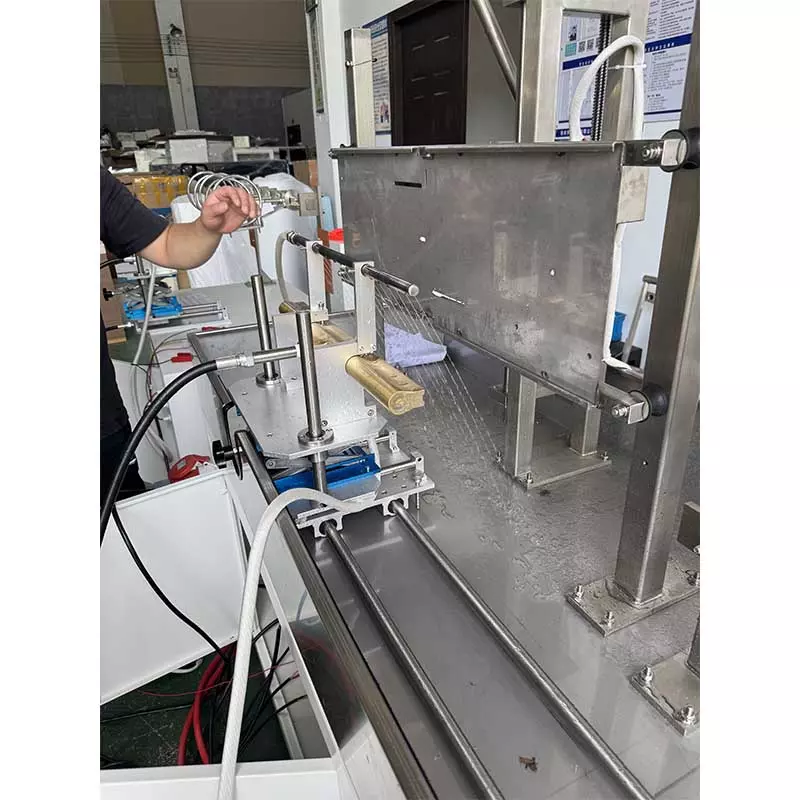

- Bracket uji tahan api terdiri dari dua ring logam
- Diameter dalam ring: 150 mm
- Diameter kawat ring: 10 ± 2 mm
- Panjang tengah sampel ± 300 mm
- Sistem penjepit sampel dengan clamp di salah satu ujung
Parameter Pengujian Listrik- Tegangan sampel: AC 100V – 1000V (adjustable)
- Arus hubung singkat sampel: 2A
- Arus holding sampel: 100 – 260 mA (adjustable)
Sistem Kontrol & Keamanan- Deteksi otomatis: short circuit, open circuit, dan pemutusan suplai api
- Sistem otomatis memutus tegangan saat terjadi gangguan
- Software memberikan peringatan kesalahan (fault alarm)
- Waktu suplai api: 0 – 999 menit (dapat diatur)
Sistem Gas & Pengukuran- Kontrol aliran udara: 20 – 200 L/min
- Kontrol aliran propana: 2 – 20 L/min
- 2 thermocouple φ1.5 mm untuk pengukuran suhu nyala
- Dilengkapi thermometer portable
Sistem Kontrol- Kontrol berbasis software komputer
- Monitoring real-time arus, tegangan, dan aliran gas
- Hasil pengujian ditampilkan dalam bentuk kurva dan dapat dicetak
