Transmitter Geofisika High Power untuk Survei CSAMT, TEM dan IP

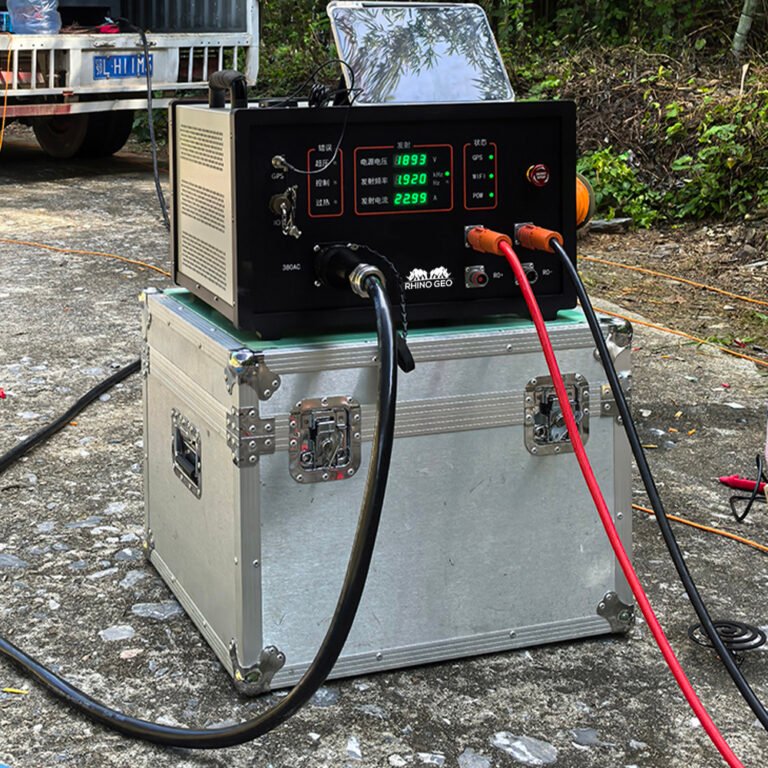

Transmitter Source T30–T400 adalah sistem pemancar geofisika berdaya tinggi yang dirancang untuk mendukung berbagai metode survei elektromagnetik dan geolistrik seperti CSAMT, TFEM, WFEM, TEM, TDIP, dan SIP. Tersedia dalam pilihan daya output hingga 400 kW, transmitter ini mendukung pengaturan frekuensi tunggal maupun grup frekuensi serta pemindaian frekuensi otomatis.
Dilengkapi remote control 4G/WiFi, teknologi topology terbaru, dan perangkat SiC Wide-Bandgap, sistem ini mengintegrasikan rectification, inversion, serta current recording dalam satu unit untuk mendukung proses akuisisi dan transmisi data geofisika secara efisien.
Fitur Utama
- Pilihan daya output hingga 400 kW
- Mendukung CSAMT, TFEM, WFEM, TEM, TDIP, dan SIP
- Remote control melalui 4G dan WiFi
- Mendukung single frequency dan group frequency
- Pemindaian frekuensi otomatis
- Teknologi topology terbaru
- Menggunakan perangkat SiC Wide-Bandgap
- Rentang frekuensi transmisi DC hingga 82 kHz
- Built-in rectifier tanpa memerlukan dummy load
- Mode output constant voltage, constant current, dan constant power
- Sistem proteksi overvoltage, overcurrent, overtemperature, dan phase loss
- Rectification, inversion, dan current recording terintegrasi
Aplikasi
- Survei Controlled Source Audio-Frequency Magnetotelluric (CSAMT)
- Survei Time-Domain Electromagnetic (TEM)
- Survei Time-Domain Induced Polarization (TDIP)
- Survei Spectral Induced Polarization (SIP)
- Survei TFEM dan WFEM
- Eksplorasi mineral dan sumber daya alam
- Eksplorasi struktur bawah permukaan
- Eksplorasi geofisika dan geologi
- Survei resistivitas dan polarisasi bawah permukaan
Spesifikasi
| Spesifikasi | T30 | T60 | T100 | T160 | T240 | T400 |
|---|---|---|---|---|---|---|
| Output Power | 0–30 kW | 0–60 kW | 0–100 kW | 0–160 kW | 0–240 kW | 0–400 kW |
| Transmitting Voltage | 100–3000 V | 50–2000 V | 100–3000 V | 50–2000 V | 50–2000 V | 100–3000 V |
| Transmitting Current | 0–20 A | 0–100 A | 0–100 A | 0–200 A | 0–200 A | 0–200 A |
| Current Recording Range | ±20 A | ±200 A | ±200 A | ±200 A | ±200 A | ±200 A |
| Current Recording Bandwidth | DC–200 kHz | DC–200 kHz | DC–200 kHz | DC–200 kHz | DC–200 kHz | DC–200 kHz |
| Wireless Communication | 4G + WiFi | 4G + WiFi | 4G + WiFi | 4G + WiFi | 4G + WiFi | 4G + WiFi |
| Weight | 40 kg | 50 kg | 80 kg | 90 kg | 110 kg | 180 kg |
| Dimensions | 47 × 47 × 38 cm | 53 × 42 × 33 cm | 53 × 42 × 33 cm | 53 × 42 × 51 cm | 78 × 57 × 43 cm | 79 × 53 × 66 cm |
Spesifikasi Umum
| Parameter | Spesifikasi |
|---|---|
| Output Modes | Constant voltage / constant current / constant power |
| Input Voltage | Three-phase 270–480 V |
| Transmitting Frequency | DC–82 kHz |
| Synchronization Accuracy | ±30 ns |
| Drift | <1 ms selama 10 jam tanpa sinyal GNSS |
| Rectification | Built-in rectifier, tanpa dummy load |
| Protection | Overvoltage, overcurrent, overtemperature, phase loss |
| Transmitting Waveforms | Time-domain dengan duty cycle arbitrer; frequency-domain single-frequency dan pseudo-random multi-frequency |
| Integration | Rectification, inversion, dan current recording dalam satu unit |
