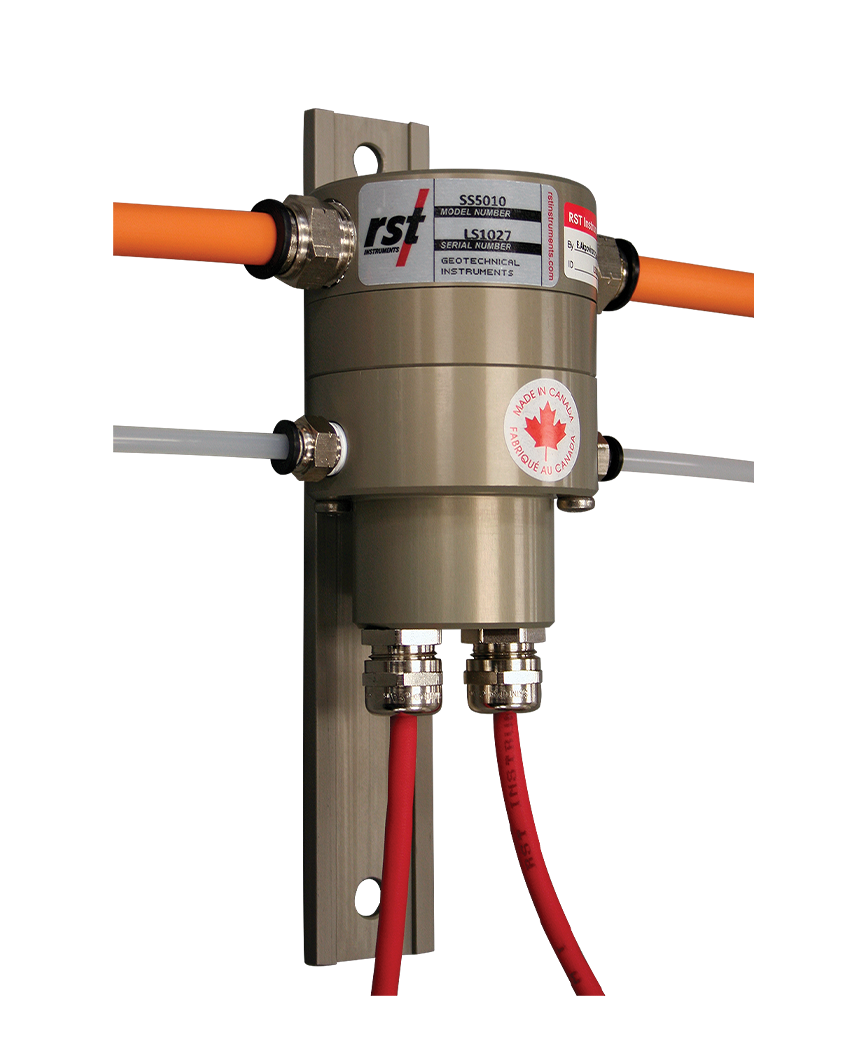

Precision Liquid Settlement Array – Sistem Monitoring Penurunan dan Pengangkatan Tanah
Precision Liquid Settlement Array adalah sistem monitoring geoteknik yang dirancang untuk mengukur penurunan dan pengangkatan tanah (settlement dan heave) akibat aktivitas konstruksi. Sistem ini mendukung pemantauan jarak jauh mendekati real-time melalui RST Data Logger yang terintegrasi dengan software visualisasi seperti GeoExplorer.
Dengan desain ringkas dan kokoh, sistem kabel digital terpadu, serta rentang pengukuran 0,6 m dan 1,8 m, perangkat ini cocok untuk monitoring timbunan, tanggul, penggalian, terowongan, dan struktur bawah tanah.
Fitur Utama
- Mengukur penurunan dan pengangkatan tanah (settlement dan heave).
- Mendukung akses data jarak jauh mendekati real-time melalui RST Data Logger.
- Dapat diintegrasikan dengan software GeoExplorer untuk visualisasi data.
- Desain ringkas dan kokoh untuk aplikasi lapangan.
- Sistem kabel digital terpadu untuk mempermudah instalasi.
- Tubing cairan dirancang untuk membatasi difusi oksigen ke jalur cairan.
- Rentang pengukuran tersedia dalam pilihan 0,6 m dan 1,8 m.
- Menggunakan housing dan mounting plate berbahan aluminium.
- Stabilitas jangka panjang hingga ≤ ±0,1% FSO per tahun.
Aplikasi
- Monitoring settlement dan heave pada proyek konstruksi.
- Monitoring penurunan tanah di bawah timbunan (underfills).
- Monitoring settlement pada preload dan tanggul (embankments).
- Monitoring penurunan dan rebound akibat pekerjaan terowongan.
- Monitoring pergerakan vertikal pada bukaan bawah tanah.
- Monitoring pengangkatan dasar galian (bottom heave).
- Monitoring heave akibat pekerjaan grouting.
- Monitoring struktur yang berpotensi bergerak akibat aktivitas konstruksi di sekitarnya.
Keunggulan Produk
Precision Liquid Settlement Array memberikan solusi monitoring settlement dan heave yang praktis untuk proyek geoteknik. Integrasi dengan data logger dan software visualisasi membantu pengguna memantau pergerakan vertikal tanah secara jarak jauh, khususnya pada proyek penggalian, terowongan, timbunan, tanggul, dan pekerjaan bawah tanah.
Tabel Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | Precision Liquid Settlement Array |
| Rentang Pengukuran | 0,6 m dan 1,8 m |
| Kesalahan Maksimum | 1 mm untuk model SS5010 pada rentang 0,6 m* |
| Tegangan Suplai | 7–15 V |
| Rentang Temperatur | -40°C hingga +50°C |
| Material Mounting Plate | Aluminium |
| Material Housing | Aluminium |
| Pressure Lines | XLPE/LDPE |
| Kabel Data Digital | 4-wire (4 × 1 mm²) |
| Tubing Cairan | Diameter luar 12,7 mm; diameter dalam 8,6 mm |
| Tubing Udara | Diameter luar 6,3 mm; diameter dalam 4,5 mm |
| Dimensi Sensor | Ø 76,2 × 111 mm (tanpa gland dan tube port) |
| Berat Sensor | 1 kg |
| Ukuran Mounting Plate | 38 × 6,3 × 229 mm (W × D × H) |
| Berat Mounting Plate | 106 g |
| Stabilitas Jangka Panjang | ≤ ±0,1% FSO/tahun |
| Akuisisi dan Visualisasi Data | RST Data Logger dan software seperti GeoExplorer |
*Nilai kesalahan maksimum tersebut berlaku untuk model SS5010 pada rentang 0,6 m. Hubungi produsen untuk nilai kesalahan pada konfigurasi lainnya.
Catatan: Sensor dikalibrasi selama 24 jam pada rentang temperatur dan tekanan penuh saat proses manufaktur. Hasil kalibrasi tersedia pada lembar kalibrasi yang disertakan bersama sistem.
