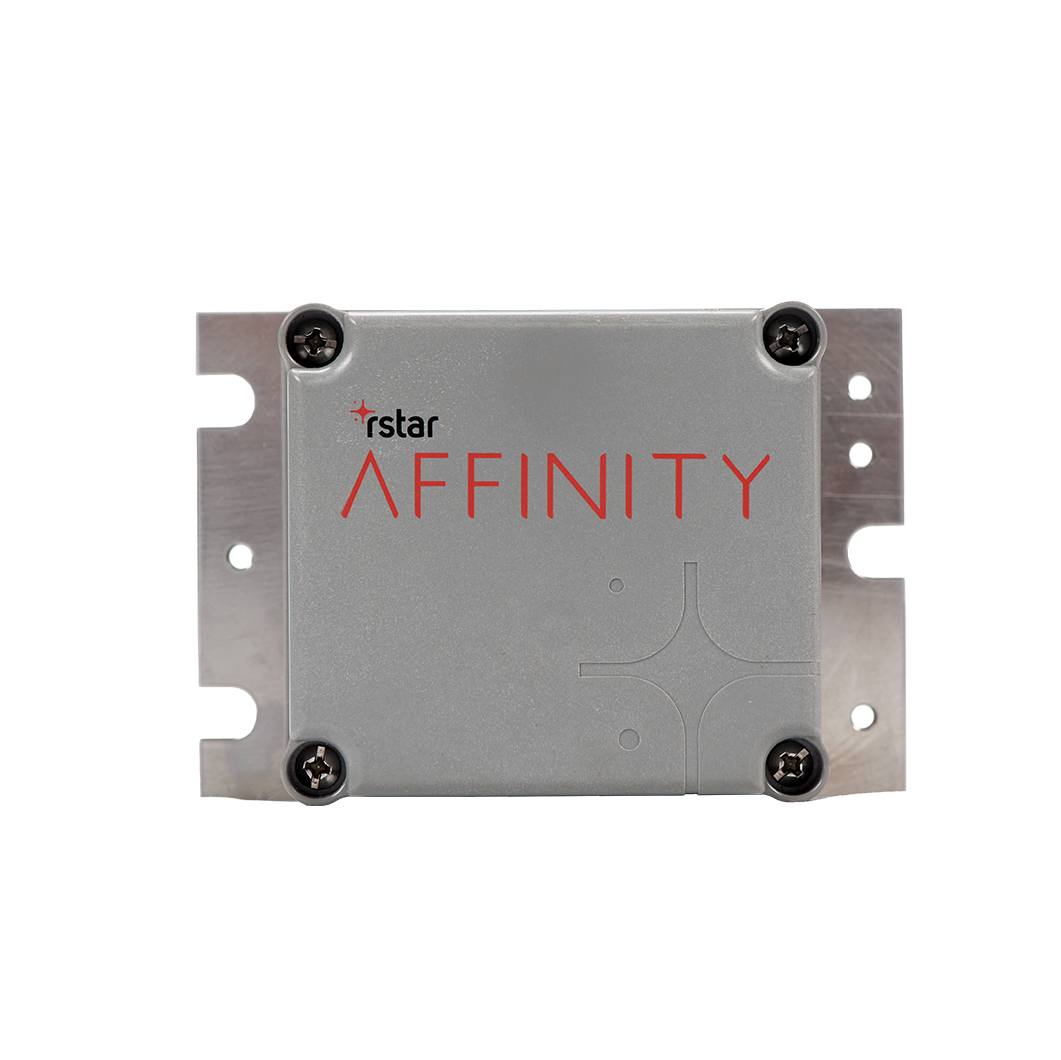

RSTAR Affinity Tilt Logger – Sensor Monitoring Kemiringan Struktur dan Geoteknik
RSTAR Affinity Tilt Logger adalah perangkat monitoring kemiringan berpresisi tinggi berbasis triaxial MEMS accelerometer untuk mendeteksi pergerakan pada lereng, bangunan, infrastruktur rel, dan struktur kritis. Sensor ini mengukur kemiringan pada tiga sumbu dengan dua sumbu diukur secara bersamaan, sementara sumbu ketiga menjadi referensi perhitungan.
Dilengkapi komunikasi wireless LoRaWAN hingga 15 km, Bluetooth 5.0, baterai yang dapat diganti, serta enclosure IP68, perangkat ini mendukung pengumpulan data otomatis dan monitoring jarak jauh. RSTAR Affinity Tilt Logger juga terintegrasi dengan RSTAR Affinity Gateway dan software platform untuk membantu analisis pergerakan struktur secara kontinu.
Fitur Utama
- Sensor triaxial MEMS accelerometer untuk monitoring kemiringan berpresisi tinggi.
- Pengukuran tilt pada tiga sumbu dengan fleksibilitas orientasi pemasangan.
- Rentang pengukuran hingga ±30°.
- Resolusi pengukuran 0,0001° dan akurasi ±0,002°.
- Komunikasi wireless LoRaWAN/LPWAN hingga 15 km, bergantung pada kondisi lingkungan.
- Bluetooth Low Energy (BLE) 5.0 dengan jangkauan hingga 50 m.
- Konfigurasi perangkat melalui aplikasi mobile Android dan iOS.
- Mendukung pengunduhan data CSV melalui Bluetooth.
- Integrasi dengan RSTAR Affinity Gateway dan web dashboard.
- Automatic data backfill untuk membantu menjaga kelengkapan data saat komunikasi terputus sementara.
- Memori hingga 200.000 readings.
- Baterai 3,6 V LiSOCl₂ yang dapat diganti di lapangan.
- Masa pakai baterai lebih dari 5 tahun pada interval pembacaan 1 jam dengan LPWAN terhubung.
- Enclosure IP68 untuk perlindungan terhadap debu dan air.
- Mendukung pemasangan horizontal, vertikal, pole mount, dan magnetic mounting.
- Tersedia varian high-vibration untuk aplikasi dengan getaran tinggi.
Aplikasi
- Structural Health Monitoring (SHM) untuk memantau kemiringan struktur.
- Monitoring pergerakan dan stabilitas lereng.
- Monitoring bangunan dan infrastruktur sipil.
- Monitoring infrastruktur rel dan perkeretaapian.
- Monitoring struktur di area pertambangan.
- Pemantauan dampak aktivitas penggalian dan blasting terhadap infrastruktur sekitar.
- Monitoring struktur pada proyek konstruksi.
- Monitoring deformasi dan perubahan kemiringan aset kritis.
- Sistem monitoring geoteknik berbasis wireless.
- Pemantauan struktur secara kontinu untuk membantu mendeteksi perubahan lebih awal.
Keunggulan Produk
RSTAR Affinity Tilt Logger menawarkan solusi monitoring kemiringan struktur dan geoteknik dengan pengukuran presisi, komunikasi wireless jarak jauh, dan integrasi software. Dukungan baterai tahan lama, proteksi IP68, serta pengumpulan data otomatis membantu mengurangi kebutuhan inspeksi manual dan mendukung pemantauan kondisi lereng, bangunan, pertambangan, konstruksi, serta infrastruktur rel secara kontinu.
Tabel Spesifikasi Umum
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | RSTAR Affinity Tilt Logger |
| Jenis Sensor | Triaxial MEMS Accelerometer |
| Reporting Period | 2,5 ppm; kurang dari 7 detik per bulan dalam mode standalone |
| Sinkronisasi Data | Sinkronisasi harian saat terhubung ke Gateway |
| Suhu Operasional | -40°C hingga +60°C |
| Ketahanan Getaran | 8 g |
| Baterai | Primary 3,6 V LiSOCl₂ Cell |
| Penggantian Baterai | Dapat diganti di lapangan |
| Masa Pakai Baterai | Lebih dari 5 tahun* |
| Interface | Bluetooth Low Energy dan USB-C auxiliary internal port |
| Ketahanan Benturan | Jatuh dari ketinggian 1 m ke beton |
| Konfigurasi Perangkat | Field Utility App melalui Bluetooth dan web dashboard |
*Berdasarkan interval pembacaan 1 jam dengan LPWAN terhubung. Masa pakai aktual bergantung pada kondisi penggunaan.
Tabel Spesifikasi Memori
| Parameter | Spesifikasi |
|---|---|
| Jenis Memori | Industrial Flash Memory |
| Kapasitas Memori | Tercantum sebagai “B8MB” pada sumber; perlu konfirmasi kepada produsen |
| Maksimum Memory Records | 200.000 readings |
| Mode Akuisisi Data | Standalone dengan Field Utility App data sync |
| Mode Terhubung | Dashboard melalui LoRa LPWAN |
Tabel Spesifikasi Tilt Sensor
| Parameter | Spesifikasi |
|---|---|
| Sensor Type | Triaxial MEMS Accelerometer |
| Measurement Range | ±30° |
| Resolution | 0,0001° |
| Precision | ±0,0005° (2σ) |
| Accuracy | ±0,002° |
| Tilt Temperature Offset Uncertainty | ±0,002°/°C pada sumbu X dan Y |
| Tilt Temperature Sensitivity Uncertainty | ±0,01%/°C |
| 24-Hour Stability | 12 seconds, sesuai data sumber |
| Temperature Sensor Resolution | 0,1°C |
| Time Required for a Reading | Tercantum 0,5°C pada sumber; perlu konfirmasi kepada produsen |
Tabel Spesifikasi Fisik
| Parameter | Spesifikasi |
|---|---|
| Dimensi | 76 × 116 × 40 mm, tidak termasuk konektor antena |
| Ingress Protection | IP68 (24 jam pada kedalaman air 2 m) |
| Berat | 575 g termasuk baterai |
| Opsi Antena | Internal atau eksternal RP-SMA |
| Material Baseplate | Stainless Steel |
| Material Enclosure Radome | Glass-Filled Polycarbonate |
| Opsi Pemasangan | Permukaan horizontal dan vertikal, pole mount bracket, magnetic mounting feet |
Tabel Spesifikasi Komunikasi Radio
| Parameter | Spesifikasi |
|---|---|
| Wilayah LoRaWAN | EU868, AS923, US915, AU915 |
| Jangkauan ke Gateway | Hingga 15 km* |
| Komunikasi LPWAN | Bi-directional dan dapat dikonfigurasi melalui dashboard |
| Opsi Antena LPWAN | Internal atau eksternal RP-SMA |
| Bluetooth | BLE 5.0 |
| Jangkauan Bluetooth | Hingga 50 m dengan smartphone yang kompatibel |
*Jangkauan aktual bergantung pada kondisi lingkungan, frekuensi, antena, dan jalur komunikasi.
