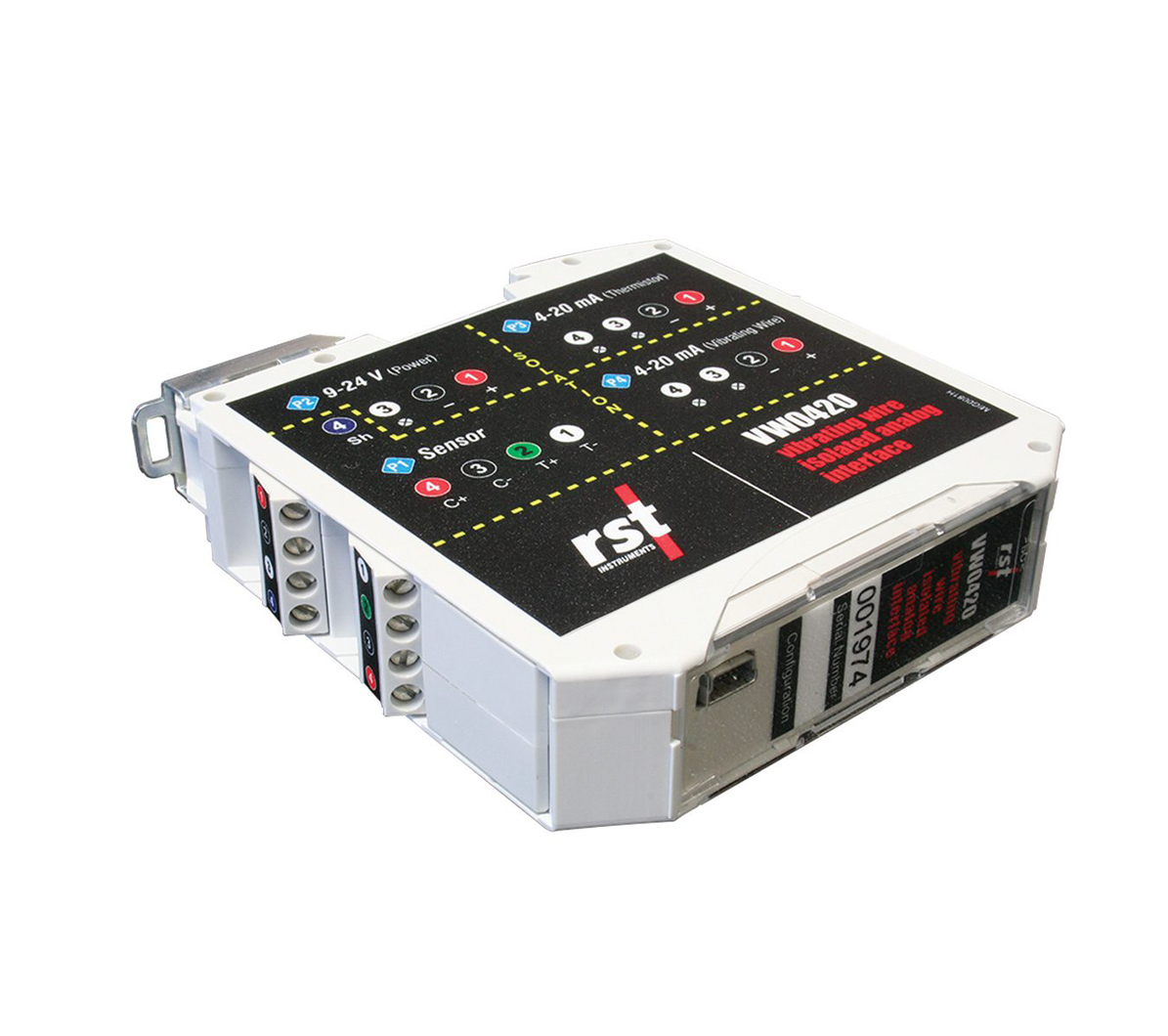

VW0420 Vibrating Wire Isolated Analog Interface – Interface Sensor Vibrating Wire ke Output 4–20 mA
VW0420 Vibrating Wire Isolated Analog Interface adalah perangkat interface yang dirancang untuk menghubungkan sensor Vibrating Wire dengan sistem otomasi atau monitoring yang menggunakan input 4–20 mA. Perangkat ini mengukur frekuensi alami dan temperatur sensor, kemudian mengonversi hasil pengukuran ke berbagai satuan engineering dan menskalakannya ke output arus 4–20 mA.
VW0420 mendukung berbagai jenis sensor seperti piezometer, strain gauge, mini-strain gauge, dan displacement sensor. Proses konfigurasi dilakukan melalui Windows host program menggunakan koneksi USB, sehingga setup perangkat dapat dilakukan dengan mudah dan praktis.
Dengan dua current output yang terisolasi serta fleksibilitas dalam konfigurasi sensor, VW0420 cocok untuk integrasi berbagai instrumen Vibrating Wire dan thermistor ke sistem monitoring dan otomasi.
Fitur Utama
- Interface sensor Vibrating Wire ke sistem output 4–20 mA.
- Mengukur frekuensi alami dan temperatur sensor.
- Mendukung berbagai satuan engineering.
- Mendukung temperature compensation.
- Mendukung kalibrasi mX+b dan polynomial.
- Mendukung berbagai tipe sensor Vibrating Wire.
- Mendukung thermistor NTC dan RTD.
- Dua current output untuk Vibrating Wire dan thermistor.
- Output 4–20 mA terisolasi antar-channel.
- Memiliki empat dielectrically isolated ground subsystem.
- Setup mudah melalui koneksi USB.
- Mendukung sweep type A, B, C, D, E, F, dan user-defined.
- Update rate pengukuran setiap 2 detik.
Aplikasi
- Integrasi Vibrating Wire Piezometer dengan sistem monitoring 4–20 mA.
- Integrasi strain gauge dan mini-strain gauge.
- Integrasi displacement sensor ke sistem otomasi.
- Konversi sinyal Vibrating Wire menjadi output analog 4–20 mA.
- Monitoring tekanan, regangan, perpindahan, dan temperatur.
- Sistem otomasi dan monitoring instrumen geoteknik.
- Akuisisi data dari sensor Vibrating Wire dan thermistor.
- Integrasi sensor geoteknik dengan PLC atau sistem monitoring berbasis 4–20 mA.
Keunggulan Produk
VW0420 Vibrating Wire Isolated Analog Interface memberikan solusi fleksibel untuk mengintegrasikan berbagai sensor Vibrating Wire dan thermistor ke sistem monitoring dengan output 4–20 mA. Kemampuan konversi ke berbagai satuan engineering, temperature compensation, isolasi output, dan konfigurasi melalui USB membuatnya sesuai untuk kebutuhan monitoring geoteknik, otomasi, dan akuisisi data sensor.
Tabel Spesifikasi
| Parameter | Spesifikasi |
|---|---|
| Model | VW0420 |
| Jenis | Vibrating Wire Isolated Analog Interface |
| Vibrating Wire Sensor Types | Piezometer, Strain Gauge, Mini-Strain Gauge, Displacement Sensor, dll. |
| Sweep Types | A, B, C, D, E, F, User-Defined |
| Frequency Input | 450–6000 Hz |
| Update Rate | 2 detik |
| Vibrating Wire Calibration | mX+b, Polynomial, Unit Conversion, Temperature Compensation |
| Thermistor Types | NTC 3000, 2252, 5k, 10k, 2k RTD |
| Current Outputs | 2 output: Vibrating Wire & Thermistor |
| Current Output | 4–20 mA nominal |
| Output Isolation | Isolated antar-channel dan terhadap sensor hingga 2500 VAC |
| VW Conversion Base | Raw Data, Engineering Units, Temperature Corrected |
| VW Conversion Units | B Units, kPa, psi, mH2O, µe, dll. |
| Temperature Units | °C, °F, Ohms |
| Current Resolution | 0,002% |
| Current Conversion Accuracy | 0,02% |
| PC Connection | USB 2.0 |
| USB Connector | USB Mini-B |
| Operating System | Windows 10 |
| Operating Temperature | -40 hingga 55°C |
| Power Supply | 9–24 VDC, 8–35 mA |
| Power Isolation | Terisolasi hingga 1000 VAC |
| Dimensions | 90 × 92 × 22,5 mm |
Tabel Jenis Sensor yang Didukung
| Jenis Sensor | Dukungan |
|---|---|
| Vibrating Wire Piezometer | Ya |
| Strain Gauge | Ya |
| Mini-Strain Gauge | Ya |
| Displacement Sensor | Ya |
| Thermistor NTC 3000 | Ya |
| Thermistor 2252 | Ya |
| Thermistor 5k | Ya |
| Thermistor 10k | Ya |
| 2k RTD | Ya |
