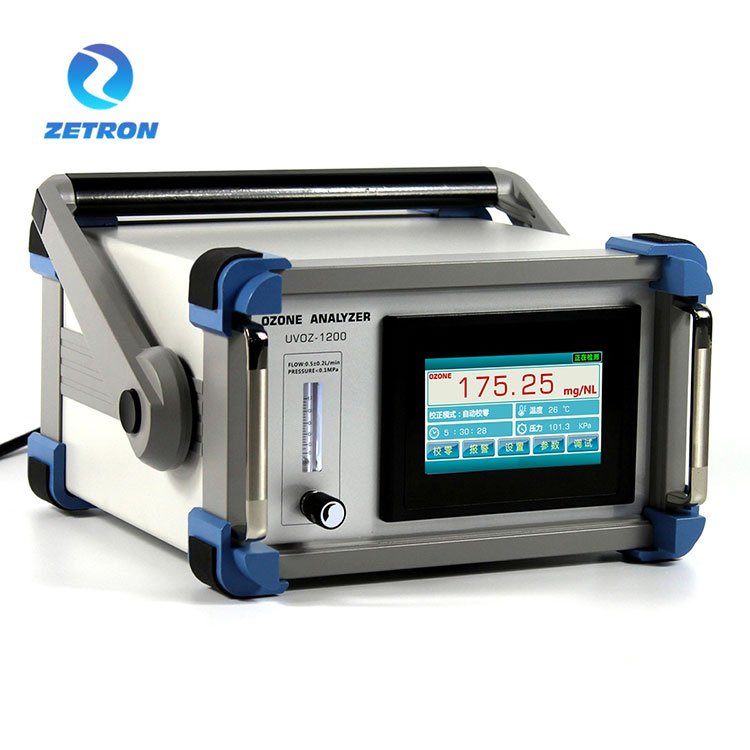

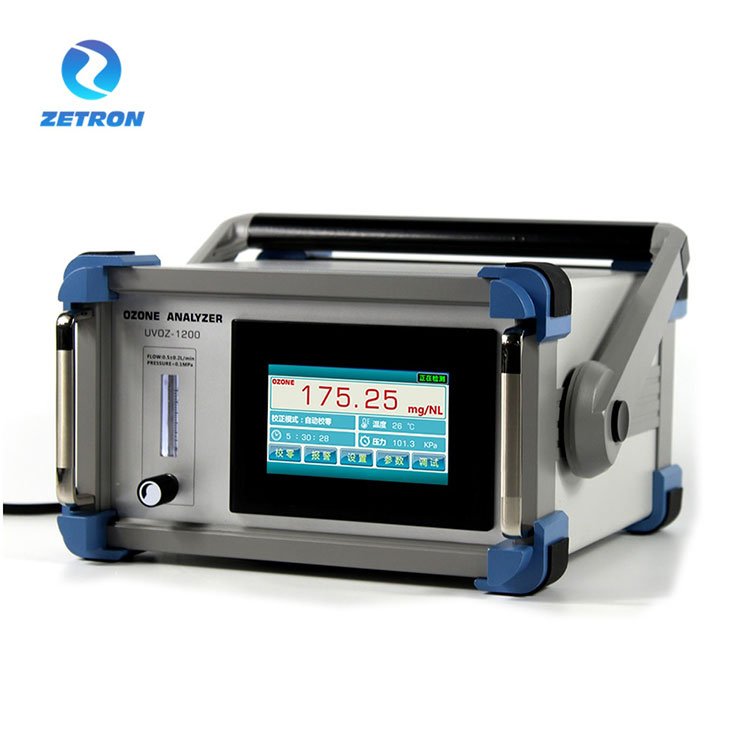

Alat Deteksi Dan Ukur Ozon Portabel Berbasis UV Zetron PTM600OZ

Keunggulan PTM600OZ UV Ozone Detector

• Alat ukur ozon berbasis UV dengan teknologi dual beam photometer.
• Menggunakan UV 254 nm untuk pengukuran kandungan ozon.
• Prinsip pengukuran berdasarkan Lambert Beer Law.
• Dilengkapi layar sentuh 4,3 inci.
• Menampilkan konsentrasi ozon, temperatur, dan tekanan secara real-time.
• Mendukung temperature compensation dan pressure compensation.
• Dilengkapi fungsi automatic zero-point adjustment.
• Menggunakan sumber cahaya ultraviolet berumur panjang.
• Umur sumber cahaya sekitar 30.000–50.000 jam.
• Dapat digunakan untuk pengoperasian secara kontinu.
• Mendukung pengukuran konsentrasi ozon pada udara maupun oksigen.
• Mendukung beberapa satuan konsentrasi sesuai konfigurasi.
• Dilengkapi komunikasi RS-485.
• Memiliki output analog aktif 4–20mA.
• Menggunakan koneksi sampling PTFE 6 × 4 mm.
• Dilengkapi anti-corrosion flow meter, filter inlet ozon, dan ozone exhaust destructor.
• Menggunakan teknologi separate light pool yang dirancang untuk bebas kebocoran dan tahan terhadap tekanan serta dampak aliran gas sampling tinggi.

Teknologi Dual Beam UV Photometer

PTM600OZ menggunakan metode dual path UV absorption untuk menentukan konsentrasi ozon. Perangkat mengukur radiasi UV pada measurement channel dan reference channel, kemudian memperhitungkan temperatur serta tekanan pada cuvette. Prinsip pengukuran menggunakan Lambert Beer Law melalui metode absorpsi fotometrik.

Sumber cahaya ultraviolet berumur panjang digunakan untuk mendukung kestabilan deteksi konsentrasi. Sistem juga memiliki fungsi penyesuaian titik nol otomatis untuk membantu mengurangi pengaruh zero drift selama penggunaan.

Pengukuran Ozon Secara Real-Time

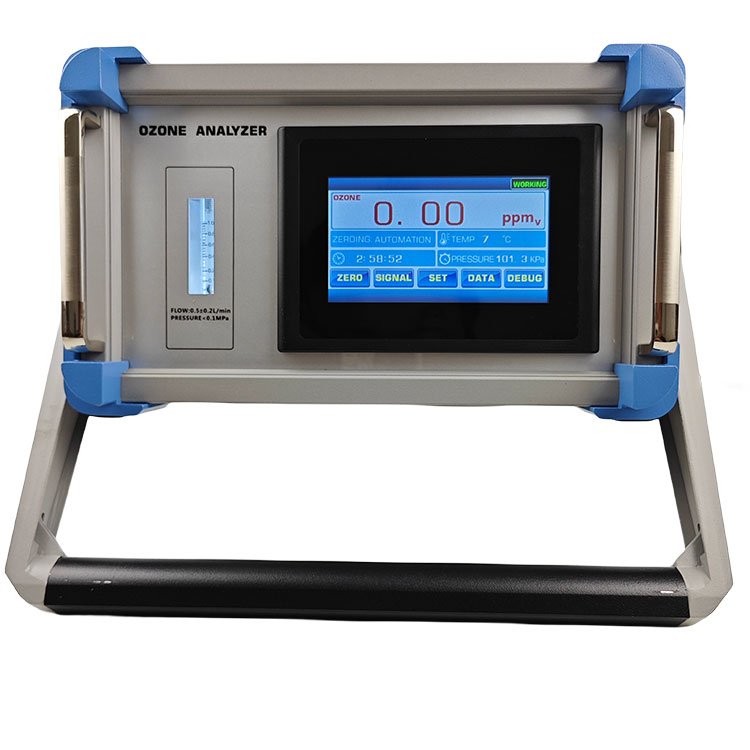

Layar sentuh PTM600OZ memungkinkan pengguna melihat konsentrasi ozon secara langsung. Parameter yang tersedia pada antarmuka meliputi:

• Konsentrasi ozon
• Temperatur
• Tekanan
• Kompensasi temperatur
• Kompensasi tekanan

Satuan konsentrasi dapat disesuaikan dengan kebutuhan pengukuran, termasuk g/Nm³, mg/NL, serta konfigurasi lain yang tersedia pada sistem.

Sistem Sampling dan Instalasi

Untuk koneksi gas sampling, PTM600OZ menggunakan selang PTFE 6 × 4 mm. Gas sampel masuk melalui filter gas sampling pada port IN. Waktu jeda (time lag) pengukuran dipengaruhi oleh laju aliran gas, panjang tubing, ukuran penampang tubing, dan waktu respons analyzer.

Pada laju aliran yang direkomendasikan sekitar 0,2–1 L/min, sumber produk menyebutkan bahwa penggunaan tubing 6 × 4 mm sepanjang 2 meter menghasilkan time lag sekitar 2–0,4 detik.

PTM600OZ direkomendasikan untuk instalasi dan penggunaan indoor serta dilengkapi waterproof aviation plug. Untuk menjaga kondisi sampling, konfigurasi standar menyediakan filter inlet dan ozone exhaust destructor.

Aplikasi PTM600OZ

PTM600OZ UV Ozone Detector dapat digunakan untuk berbagai kebutuhan pengukuran dan monitoring konsentrasi ozon, terutama:

• Monitoring ozone generator
• Pengukuran konsentrasi ozon pada outlet generator
• Pengukuran ozon dalam udara
• Pengukuran ozon dalam oksigen
• Monitoring konsentrasi ozon secara real-time
• Pengukuran ozon dengan positive pressure sampling
• Sistem monitoring ozon berbasis UV
• Pengujian konsentrasi ozon pada aplikasi industri dan proses yang membutuhkan pengukuran ozon

Konfigurasi Standar

PTM600OZ dilengkapi beberapa komponen pendukung untuk proses pengukuran, yaitu:

• Anti-corrosion flow meter
• Ozone exhaust destructor
• Ozone intake dust filter
• Sampling pump sesuai konfigurasi yang tercantum

Rentang Pengukuran

PTM600OZ tersedia dengan beberapa pilihan rentang pengukuran ozon:

Spesifikasi Teknis PTM600OZ
