MIC500-OZ Wall-Mounted Ozone Analyzer – Alat Analisis Konsentrasi Ozon Berbasis UV
MIC500-OZ Wall-Mounted Ozone Analyzer adalah alat analisis ozon yang dirancang untuk melakukan pengukuran konsentrasi ozon secara real-time pada berbagai aplikasi industri. Analyzer ini menggunakan metode dual beam UV photometer absorption berdasarkan Lambert Beer Law untuk menghitung konsentrasi ozon dari perubahan intensitas cahaya sebelum dan sesudah penyerapan sinar UV.
MIC500-OZ dilengkapi sistem UV light source berumur panjang, teknologi separated optical cuvette, serta kompensasi suhu dan tekanan untuk mendukung pengukuran yang stabil. Perangkat juga memiliki touch screen operation interface yang menampilkan konsentrasi ozon secara real-time, termasuk informasi kompensasi tekanan dan temperatur.
Keunggulan MIC500-OZ Ozone Analyzer
- Pengukuran konsentrasi ozon secara real-time.
- Menggunakan metode dual beam UV photometer absorption.
- Prinsip pengukuran berdasarkan Lambert Beer Law.
- Dilengkapi UV light source 253,7 nm berumur panjang.
- Sistem sumber cahaya dirancang untuk membantu mengurangi pengaruh zero drift terhadap akurasi pengukuran.
- Dapat digunakan untuk operasi online hingga 24 jam.
- Dilengkapi kompensasi temperatur dan tekanan otomatis.
- Layar sentuh untuk menampilkan konsentrasi dan parameter pengukuran.
- Mendukung beberapa satuan konsentrasi seperti g/Nm³, mg/NL, %WT, dan ppm.
- Satuan konsentrasi dapat diubah selama pengoperasian.
- Mendukung manual zeroing maupun automatic zeroing calibration.
- Tersedia RS485 dan output 4–20mA.
- Memiliki dua set output alarm point.
- Mendukung active pressure sampling dan pumping sampling sesuai konfigurasi.
- Tersedia pilihan rentang pengukuran untuk konsentrasi ozon rendah hingga tinggi.
- Dilengkapi sistem flowmeter, filter gas input, dan ozone tail gas destroyer pada konfigurasi standar.
Teknologi UV untuk Pengukuran Ozon
MIC500-OZ menggunakan dual beam UV photometer absorption method dengan sistem sumber cahaya UV berumur panjang. Pengukuran dilakukan berdasarkan prinsip Lambert Beer Law, yaitu menganalisis perubahan intensitas cahaya akibat penyerapan UV oleh ozon untuk menentukan konsentrasi ozon.
Sistem separated optical cuvette dirancang untuk menghindari kebocoran serta membantu menghadapi tekanan dan aliran gas sampling. Analyzer juga memiliki sistem kompensasi temperatur dan tekanan serta kompensasi otomatis terhadap sumber cahaya.
Display dan Monitoring Real-Time
Analyzer menggunakan layar sentuh 4,3 inci untuk pengoperasian dan menampilkan informasi pengukuran. Data yang dapat ditampilkan mencakup konsentrasi ozon serta kompensasi temperatur dan tekanan.
Satuan display yang tersedia meliputi:
- g/Nm³
- mg/NL
- %WT
- ppm
- mg/Nm³ sebagai opsi
Untuk aplikasi konsentrasi tinggi, sistem juga dapat menerima input flow sehingga konsentrasi pada outlet ozone generator dapat dipantau secara real-time.
Fitur Alarm dan Output
MIC500-OZ menyediakan high alarm dan low alarm untuk membantu pemantauan kondisi konsentrasi ozon. Analyzer juga memiliki komunikasi RS-485 serta output analog 4–20mA, sehingga dapat digunakan untuk integrasi dengan sistem monitoring atau perangkat kontrol yang kompatibel.
Konfigurasi Standar
Konfigurasi standar MIC500-OZ meliputi:
- Antiseptic flowmeter
- Filter
- Ozone tail gas destroyer
- Sampling pump
Konfigurasi tersebut mendukung proses sampling dan pengelolaan gas ozon selama pengoperasian analyzer.
Aplikasi MIC500-OZ
MIC500-OZ Wall-Mounted Ozone Analyzer dapat digunakan untuk berbagai kebutuhan monitoring konsentrasi ozon, terutama pada:
- Monitoring outlet ozone generator
- Pengukuran konsentrasi ozon pada box
- Monitoring konsentrasi ozon dalam ruangan
- Sistem pengukuran ozon dengan active pressure sampling
- Sistem pengukuran ozon dengan pumping sampling
- Aplikasi monitoring ozon secara online
Catatan Penggunaan
MIC500-OZ dirancang untuk instalasi dan pengoperasian di dalam ruangan. Lingkungan penggunaan dianjurkan dalam kondisi berventilasi, kering, dan bebas dari gas korosif. Gas ozon yang masuk ke analyzer perlu dijaga tetap bersih dan kering; untuk kondisi yang mengandung kelembapan, oil mist, atau media lain, diperlukan sistem filter atau pre-treatment yang sesuai.
Untuk sambungan pipa inlet, sumber merekomendasikan penggunaan material PTFE. Selain itu, outlet ozone tail gas destroyer tidak boleh dihubungkan ke main pipeline dan gas buang harus dialirkan atau dihancurkan dengan benar.
Rentang Pengukuran Ozon
MIC500-OZ tersedia dengan beberapa pilihan rentang pengukuran sesuai kebutuhan aplikasi:
| Rentang Pengukuran | Metode Sampling | Aplikasi |
|---|---|---|
| 0–300 g/Nm³ | Active pressure sampling | Monitoring konsentrasi outlet ozone generator |
| 0–200 g/Nm³ | Active pressure sampling | Monitoring konsentrasi outlet ozone generator |
| 0–100 g/Nm³ | Active pressure sampling | Monitoring konsentrasi outlet ozone generator |
| 0–50 g/Nm³ | Active pressure sampling | Monitoring konsentrasi outlet ozone generator |
| 0–1000 ppm | Active pressure / pumping sampling | Monitoring konsentrasi ozon dalam box |
| 0–100 ppm | Active pressure / pumping sampling | Monitoring konsentrasi ozon di ruang atau area |
Spesifikasi MIC500-OZ
| Parameter | Spesifikasi |
|---|---|
| Produk | MIC500-OZ Wall-Mounted Ozone Analyzer |
| Metode Deteksi | Dual beam UV photometer absorption |
| Prinsip | Lambert Beer Law |
| Sumber Cahaya | UV, 253,7 nm |
| Umur Sumber Cahaya | Sekitar 30.000–50.000 jam |
| Rentang Pengukuran | 0–300, 0–200, 0–100, 0–50 g/Nm³; 0–1000 ppm; 0–100 ppm |
| Resolusi Display | 0,01 g/m³ |
| Satuan Display | g/Nm³, mg/NL, %WT, ppm |
| Metode Sampling | Active pressure sampling / pumping sampling |
| Sampling Flow | 0,5 L ± 0,2 L/min |
| Input Pressure | <0,1 MPa |
| Concentration Error | <0,3% FS |
| Line Deviation | <0,2% FS |
| Zero Drift | <±0,3% FS |
| Response Time | Signal 0,03 s; display 0,3 s |
| Kompensasi | Temperatur dan tekanan |
| Display | Touch screen 4,3 inci |
| Komunikasi | RS-485 |
| Output | 4–20mA |
| Relay Signal | High alarm dan low alarm |
| Power Supply | AC 110–220V |
| Suhu Lingkungan | -20 hingga 50°C |
| Sampling Connection | Bypass sampling Φ6 / Φ8 |

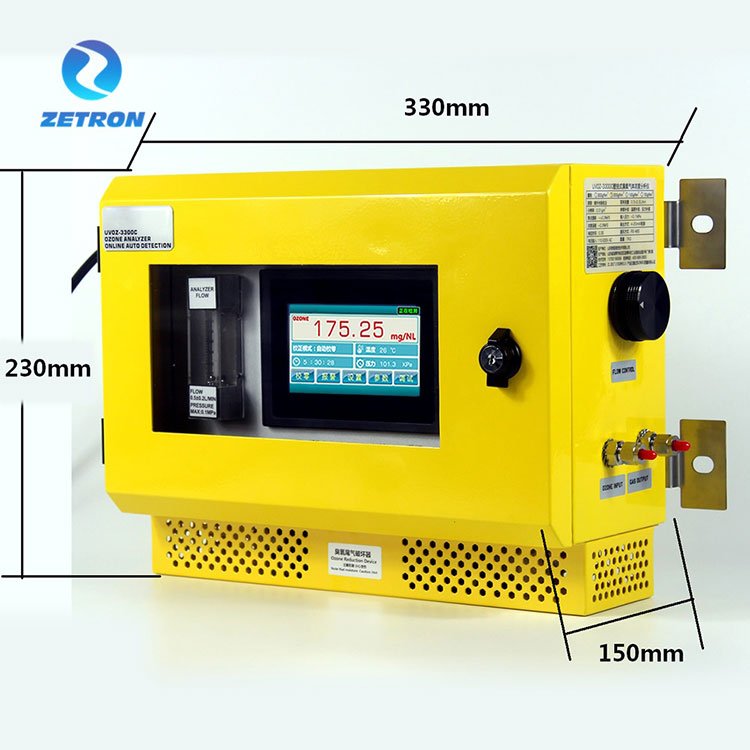

| Dimensi | 230 × 330 × 150 mm |
| Instalasi | Indoor / wall-mounted |
