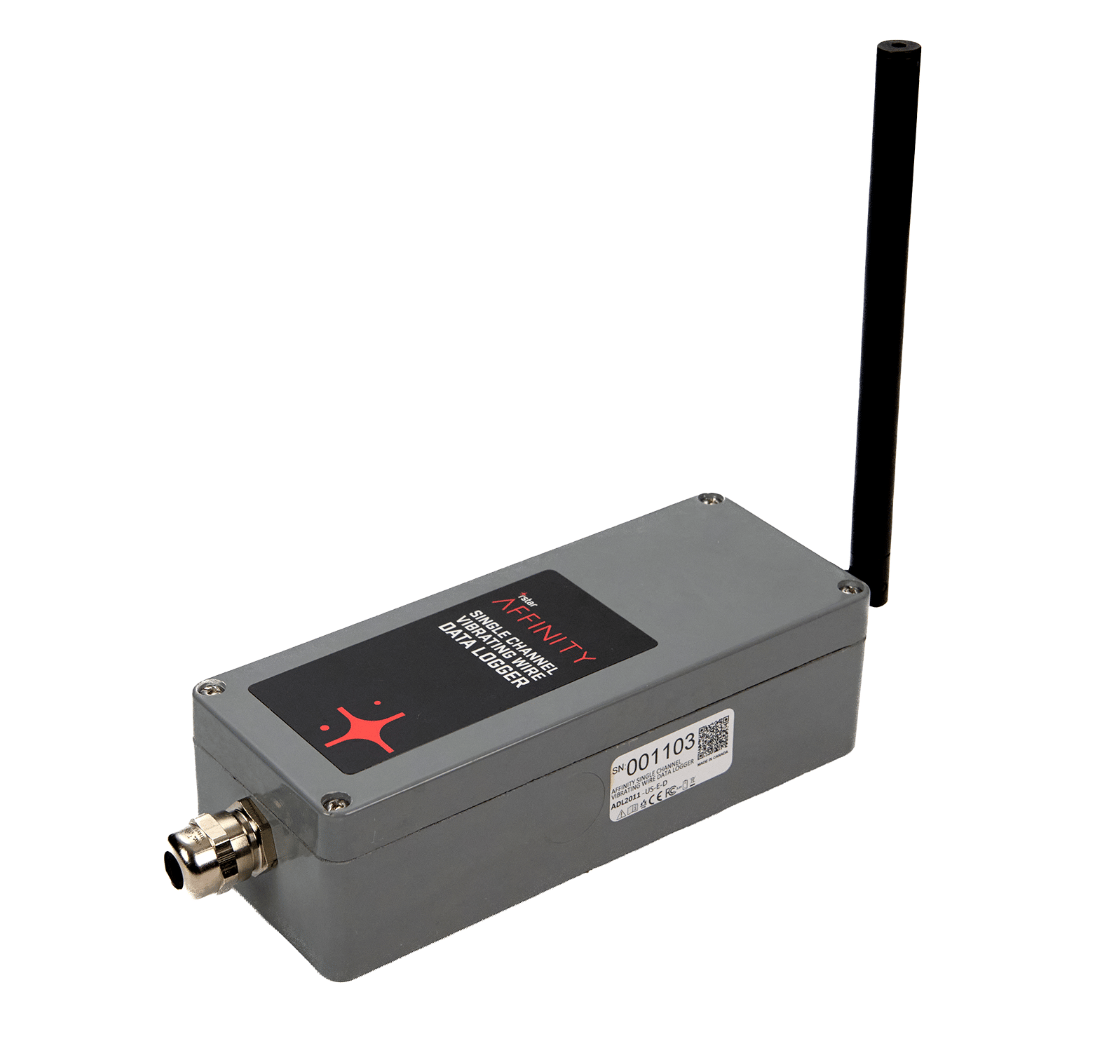

RSTAR Affinity Vibrating Wire Data Logger – Data Logger Single Channel untuk Monitoring Geoteknik
RSTAR Affinity Vibrating Wire Data Logger adalah data logger single channel berbasis baterai yang dirancang untuk monitoring geoteknik dan struktur secara otomatis. Perangkat ini digunakan untuk satu sensor Vibrating Wire, seperti piezometer, strain gauge, atau crack meter, serta mendukung pengukuran thermistor.
Data pengukuran dikirim secara nirkabel ke RSTAR Affinity Gateway untuk diintegrasikan dengan platform software RSTAR Affinity. Menggunakan teknologi LoRaWAN dengan jangkauan hingga 15 km di area terbuka, serta Bluetooth Low Energy (BLE) untuk konfigurasi perangkat, data logger ini cocok untuk aplikasi monitoring jarak jauh dengan konsumsi daya rendah.
Dengan enclosure berperingkat IP66, rentang suhu operasional -40°C hingga 60°C, dan masa pakai baterai hingga sekitar 5 tahun pada kondisi pengukuran tertentu, perangkat ini mendukung akuisisi data yang andal di lokasi remote.
Fitur Utama
- Data logger single channel untuk satu sensor Vibrating Wire.
- Mendukung sensor piezometer, strain gauge, dan crack meter.
- Mendukung pengukuran thermistor.
- Transmisi data wireless ke RSTAR Affinity Gateway.
- Mendukung komunikasi jarak jauh menggunakan LoRaWAN.
- Jangkauan komunikasi hingga 15 km pada 900 MHz di area terbuka, bergantung pada frekuensi, antena, dan line of sight.
- Konfigurasi perangkat melalui Bluetooth Low Energy (BLE).
- Mendukung aplikasi RSTAR Affinity Field.
- Dapat digunakan secara standalone atau sebagai bagian dari jaringan LPWAN.
- Konsumsi daya rendah untuk monitoring jangka panjang.
- Enclosure IP66 untuk penggunaan di lingkungan lapangan.
- Baterai dapat digunakan untuk kebutuhan monitoring remote.
- Mendukung konfigurasi frekuensi dan pengukuran Vibrating Wire.
- Dilengkapi perlindungan input terhadap ESD hingga 30 kV sesuai spesifikasi yang diberikan.
Aplikasi

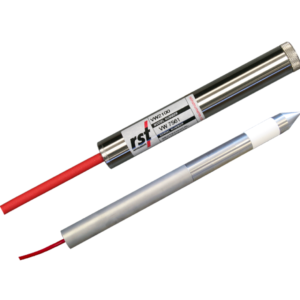

- Monitoring Vibrating Wire Piezometer.
- Monitoring tekanan air pori pada proyek geoteknik.
- Monitoring regangan menggunakan strain gauge.
- Monitoring retakan menggunakan crack meter.
- Monitoring temperatur melalui thermistor.
- Monitoring geoteknik pada lokasi terpencil.
- Monitoring struktur dan infrastruktur secara wireless.
- Akuisisi data sensor menggunakan jaringan LoRaWAN.
- Monitoring dengan integrasi RSTAR Affinity Gateway dan software platform.
- Pengumpulan data otomatis untuk aplikasi geoteknik dan struktur kritis.
Keunggulan Produk
RSTAR Affinity Vibrating Wire Data Logger menyediakan solusi akuisisi data yang praktis untuk monitoring sensor Vibrating Wire dan thermistor secara wireless. Dukungan LoRaWAN jarak jauh, konfigurasi Bluetooth, konsumsi daya rendah, dan integrasi dengan RSTAR Affinity Gateway menjadikannya sesuai untuk kebutuhan monitoring geoteknik dan struktur di lokasi remote.
Tabel Spesifikasi Fisik
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | RSTAR Affinity Vibrating Wire Data Logger |
| Jenis | Single Channel Vibrating Wire Data Logger |
| Dimensi dengan Radio Antenna | 422 × 75 × 56 mm |
| Dimensi tanpa Radio Antenna | 228 × 75 × 56 mm |
| Berat Total | 754 g |
| Material Housing | GRP (Glass Reinforced Polyester) |
| Ingress Protection | IP66 |
| Opsi Pemasangan | Wall Mount, Pole Mount, Secondary Enclosure |
| Antena | Eksternal +2 dBi, konektor RPSMA-Male |
| Suhu Operasional | -40°C hingga 60°C |
Tabel Spesifikasi Daya
| Parameter | Spesifikasi |
|---|---|
| Tegangan Baterai | 3,6 V |
| Jumlah Sel Baterai | 1 primary battery cell |
| Ukuran Sel Baterai | D |
| Baterai yang Direkomendasikan | Saft LSH20 |
| Kapasitas Nominal Baterai | 13,0 Ah per sel pada 20°C |
| Masa Pakai Baterai | Sekitar 5 tahun untuk 1 sensor Vibrating Wire dengan pembacaan per jam pada 20°C |
Masa pakai baterai bergantung pada kondisi lingkungan dan interval pengambilan sampel.
Tabel Spesifikasi Vibrating Wire
| Parameter | Spesifikasi |
|---|---|
| Excitation Voltage | 5 V |
| Rentang Pengukuran Frekuensi Resonansi | 200–6.000 Hz |
| Resolusi Frekuensi Resonansi | <0,02 Hz |
| Akurasi Frekuensi Resonansi | ±0,025 Hz (0,01% Full Scale) |
| Proteksi Input | IEC-61000-42 ESD, 30 kV air dan 30 kV contact sesuai data sumber |
Tabel Spesifikasi Thermistor
| Parameter | Spesifikasi |
|---|---|
| Rentang Pengukuran | 0 Ω hingga 164 MΩ |
| Resolusi Pengukuran | 0,003°C pada 25°C atau 0,391 Ω pada 3 kΩ |
| Akurasi Temperatur | ±0,1°C |
| Proteksi Input | IEC-61000-42 ESD, 30 kV air dan 30 kV contact sesuai data sumber |
Tabel Spesifikasi Bluetooth Low Energy (BLE)
| Parameter | Spesifikasi |
|---|---|
| Bluetooth | BT 5.0 Single Mode |
| Frekuensi | 2,402–2,480 GHz |
| Raw Data Rates | 125 kbps, 500 kbps, 1 Mbps, 2 Mbps |
| Maximum Transmit Power | +8 dBm |
| Low Power Listen Mode | Continuous |
Tabel Spesifikasi LoRaWAN
| Parameter | Spesifikasi |
|---|---|
| Protokol | LoRaWAN 1.03 |
| Wilayah Operasi | US915, EU868, AS923-1/2/3/4, AU915 |
| Jangkauan | Hingga 15 km pada 900 MHz di area terbuka |
| Sistem Komunikasi | LoRaWAN / LPWAN |
| Integrasi | RSTAR Affinity Gateway dan software platform |
| Konfigurasi Perangkat | Bluetooth Low Energy melalui RSTAR Affinity Field App |
Jangkauan aktual bergantung pada frekuensi, antena, kondisi lingkungan, dan line of sight. Pilihan frequency plan perlu disesuaikan dengan wilayah penggunaan.
