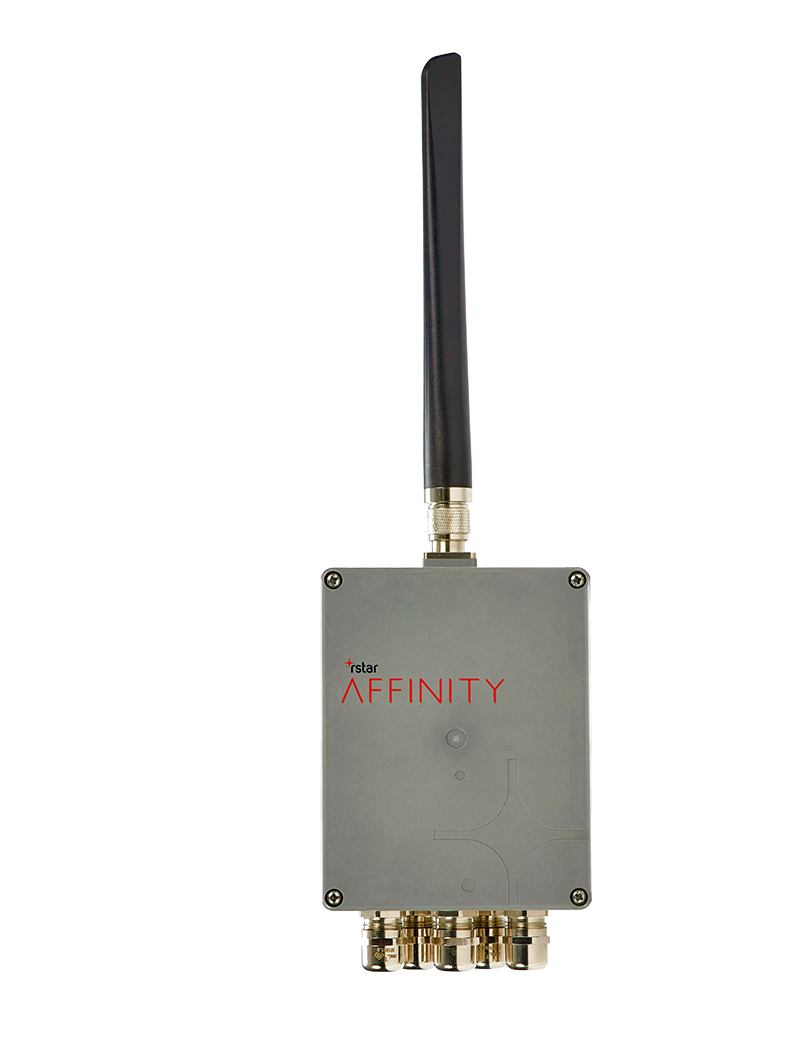

RSTAR Affinity Data Logger – Data Logger Multi-Sensor untuk Monitoring Geoteknik
RSTAR Affinity Data Logger adalah data logger multi-sensor yang dirancang untuk mengumpulkan data dari hingga lima instrumen dengan jenis berbeda. Perangkat ini mendukung konfigurasi sensor melalui Bluetooth Low Energy (BLE) menggunakan aplikasi RSTAR Affinity Field Utility, serta transmisi data melalui jaringan LPWAN dan LoRaWAN dengan jangkauan hingga 15 km di area terbuka.
Dilengkapi lima modul yang dapat dikonfigurasi, enclosure IP67, dan dukungan sensor Vibrating Wire, thermistor, serta RS-485, perangkat ini cocok untuk sistem monitoring geoteknik jarak jauh. Data dapat dikirim melalui RSTAR Affinity Gateway atau diunduh secara lokal dalam format CSV untuk verifikasi data di lokasi dengan jangkauan seluler terbatas.
Fitur Utama
- Mendukung hingga 5 instrumen dengan tipe berbeda.
- Lima modul dapat dikonfigurasi sesuai jenis sinyal instrumen.
- Konfigurasi perangkat melalui Bluetooth Low Energy (BLE).
- Mendukung aplikasi RSTAR Affinity Field Utility.
- Transmisi data menggunakan LPWAN dan LoRaWAN.
- Jangkauan komunikasi hingga 15 km di area terbuka, bergantung pada frekuensi dan antena.
- Mendukung standalone data logging dan pengunduhan data lokal.
- Mendukung pengunduhan data dalam format CSV.
- Desain kompartemen untuk memudahkan perawatan.
- Fitur self-locating melalui Bluetooth untuk membantu proses instalasi.
- Enclosure IP67 untuk penggunaan pada suhu -40°C hingga 60°C.
- Mendukung sensor Vibrating Wire, thermistor, dan interface RS-485.
- Masa pakai perangkat hingga 10 tahun.
- Mendukung opsi antena eksternal dan berbagai pilihan pemasangan.
Aplikasi
- Monitoring geoteknik menggunakan berbagai jenis sensor.
- Akuisisi data Vibrating Wire Piezometer.
- Monitoring temperatur menggunakan thermistor.
- Pengumpulan data sensor melalui interface RS-485.
- Monitoring struktur dan lingkungan.
- Monitoring pada lokasi terpencil dengan konektivitas seluler terbatas.
- Akuisisi data wireless menggunakan jaringan LoRaWAN.
- Sistem monitoring dengan beberapa instrumen dalam satu data logger.
- Pengumpulan dan verifikasi data lapangan melalui aplikasi mobile.
- Integrasi data sensor dengan RSTAR Affinity Gateway.
Keunggulan Produk
RSTAR Affinity Data Logger menawarkan solusi akuisisi data multi-sensor yang fleksibel untuk monitoring geoteknik dan lingkungan. Dengan dukungan BLE, LoRaWAN, RS-485, serta pengunduhan data lokal melalui CSV, perangkat ini membantu menyederhanakan konfigurasi, pengumpulan, dan pengelolaan data sensor pada lokasi proyek.
Tabel Spesifikasi Fisik
| Parameter | Spesifikasi |
|---|---|
| Nama Produk | RSTAR Affinity Data Logger |
| Kapasitas Instrumen | Hingga 5 instrumen |
| Jumlah Modul | 5 modul yang dapat dikonfigurasi |
| Dimensi Enclosure | 159 × 120 × 87 mm |
| Dimensi dengan Wall Mount | 163 × 185 × 87 mm |
| Berat Total | 500–550 g |
| Material Housing | PBT |
| Proteksi Enclosure | IP67 |
| Suhu Operasional | -40°C hingga 60°C |
| Opsi Pemasangan | Wall Mount, Pole Mount, Mounting Kit |
| Opsi Antena | Eksternal +3 dBi dan +5,8 dBi |
| Konektor Antena | N-Type |
| Masa Pakai Perangkat | 10 tahun |
Tabel Spesifikasi Bluetooth Low Energy (BLE)
| Parameter | Spesifikasi |
|---|---|
| Bluetooth | BT 5.0 Single Mode |
| Frekuensi | 2,402–2,480 GHz |
| Raw Data Rates | 125 kbps, 500 kbps, 1 Mbps, 2 Mbps |
| Maximum Transmit Power | +8 dBm |
| Low Power Listen Mode | Continuous |
Tabel Spesifikasi LoRaWAN
| Parameter | Spesifikasi |
|---|---|
| Protokol | LoRaWAN 1.0.1 |
| Wilayah Frekuensi | US915, EU868, EU433, AS923-1/2/3/4, AU915 |
| Jangkauan | Hingga 15 km pada 900 MHz di area terbuka |
| Sistem Komunikasi | LPWAN / LoRaWAN |
| Gateway | RSTAR Affinity Gateway |
| Konfigurasi | Melalui RSTAR Affinity Digital Suite dan Field Utility |
Jangkauan aktual bergantung pada frekuensi, antena, kondisi lingkungan, dan line of sight. Pemilihan frequency plan perlu disesuaikan dengan wilayah penggunaan.
Tabel Spesifikasi Daya
| Parameter | Spesifikasi |
|---|---|
| Tegangan Baterai | 3,6 V |
| Jumlah Sel Baterai | 3 primary battery cells |
| Ukuran Sel Baterai | D |
| Baterai yang Direkomendasikan | Saft LSH20 |
| Kapasitas Nominal | 13,0 Ah per sel pada 20°C |
| Masa Pakai – 1 Vibrating Wire Piezometer | Sekitar 10 tahun pada 20°C |
| Masa Pakai – 100 Segment ShapeArray | Sekitar 3 tahun pada 20°C |
Masa pakai baterai bergantung pada jenis sensor, interval pembacaan, kondisi lingkungan, dan konfigurasi sistem.
Tabel Spesifikasi Interface RS-485
| Parameter | Spesifikasi |
|---|---|
| Part ID | IIM-RS-485 |
| Protokol | RS-485 |
| Supply Power | 12 VDC hingga 300 mA |
| Serial Data Rate | 9.600–115.200 baud |
| Konfigurasi Data Rate | Melalui RSTAR Affinity Digital Suite |
| Serial Port | Half-Duplex |
| Isolasi pada Jalur 12 V | 1.500 VDC |
| Isolasi Sinyal TTL | 3.000 VDC |
| Sertifikasi Isolation IC | EN62368-1 |
Tabel Spesifikasi Vibrating Wire
| Parameter | Spesifikasi |
|---|---|
| Part ID | IIM-VW-VW / IIM-VW-TH |
| Excitation Voltage | 5 V |
| Rentang Pengukuran Frekuensi Resonansi | 300–7.000 Hz |
| Resolusi Frekuensi Resonansi | 0,11 Hz (1 part in 65.000) |
| Akurasi Frekuensi Resonansi | ±0,7 Hz (0,01% Full Scale) |
| Isolasi Jalur 5 V | 1.500 VDC |
| Isolasi Sinyal TTL | 3.000 VDC |
| Sertifikasi Isolation IC | EN62368-1 |
| Proteksi ESD | ±2 kV pada instrument ports |
Tabel Spesifikasi Thermistor
| Parameter | Spesifikasi |
|---|---|
| Part ID | IIM-TH-TH / IIM-VW-TH |
| Rentang Pengukuran | 0 Ω hingga 196 mΩ* |
| Resolusi Pengukuran | 0,183 Ω |
| Akurasi Temperatur | ±0,1°C |
| Isolasi Jalur 12 V | 1.500 VDC |
| Isolasi Sinyal TTL | 3.000 VDC |
| Sertifikasi Isolation IC | EN62368-1 |
Rentang 0 Ω hingga 196 mΩ mengikuti satuan pada data sumber dan sebaiknya dikonfirmasi kepada produsen sebelum dipublikasikan sebagai spesifikasi final.
