Abstract
Artikel ini membahas proses persiapan dolly untuk pengujian pull-off adhesion guna memastikan terbentuknya ikatan yang kuat antara dolly dan adhesive. Persiapan yang tepat sangat penting untuk meminimalkan kegagalan ikatan yang tidak diinginkan dan meningkatkan repeatability serta keandalan hasil pengujian adhesi coating.
Pull-Off Adhesion Test – Prinsip Kerja
Portable pull-off adhesion tester, seperti PosiTest AT, digunakan untuk mengukur gaya yang diperlukan untuk menarik coating dengan diameter tertentu dari substrat. Nilai gaya tarik yang diperoleh memberikan indikasi langsung mengenai kekuatan adhesi antara coating dan substrat.

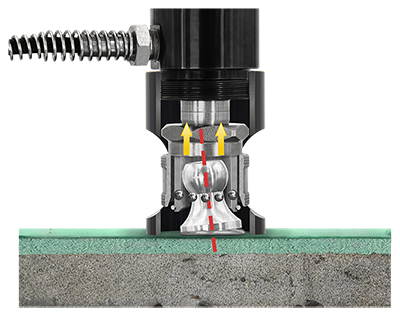

Komponen utama pull-off adhesion tester terdiri dari sumber tekanan, pressure gauge, dan actuator. Dalam pengujian, permukaan datar pull stub atau dolly direkatkan pada permukaan coating menggunakan adhesive. Setelah adhesive mencapai waktu curing yang diperlukan, dolly dihubungkan dengan actuator menggunakan coupling connector.
Tekanan kemudian diberikan secara perlahan dan bertahap kepada actuator. Ketika gaya yang dihasilkan melebihi kekuatan ikatan antara coating dan substrat, terjadi kegagalan atau separation, sehingga dolly dan actuator menarik coating dari permukaan substrat. Nilai tekanan maksimum yang tercatat pada pressure gauge menunjukkan tekanan pull-off saat kegagalan terjadi.
Dengan mengurangi sumber variasi, terutama kegagalan ikatan antara dolly dan adhesive akibat persiapan dolly yang kurang baik, hasil pengujian pull-off dapat menjadi lebih konsisten, representatif, dan dapat diandalkan.
Untuk memahami teori, persyaratan, dan prosedur pull-off adhesion testing secara lebih lengkap, dua standar internasional yang paling relevan adalah ISO 4624 – Paints and Varnishes – Pull-off Test for Adhesion dan ASTM D4541 – Standard Test Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers.
Persiapan Dolly dan Permukaan untuk Pengujian Adhesi
Dolly yang digunakan pada pull-off adhesion tester tersedia dalam berbagai jenis material, seperti aluminium, baja karbon, dan stainless steel. Meskipun penelitian yang dibahas menggunakan disposable aluminum dolly pada DeFelsko PosiTest AT Pull-off Adhesion Tester, prinsip persiapannya dapat diterapkan pada berbagai jenis dolly.
Persiapan dolly umumnya terdiri dari tiga langkah utama, yaitu:
- Degreasing (Penghilangan Lemak)
Membersihkan permukaan dolly dari minyak, grease, dan kontaminan lainnya yang dapat mengurangi kekuatan ikatan adhesive. - Abrasion (Pengasaran Permukaan)
Mengikis atau mengasarkan permukaan dolly untuk meningkatkan luas permukaan dan membantu terbentuknya ikatan mekanis yang lebih kuat antara dolly dan adhesive. - Cleaning (Pembersihan)
Membersihkan kembali permukaan setelah proses abrasi untuk menghilangkan debu, partikel, dan residu sebelum adhesive diaplikasikan.
Ketiga tahapan tersebut sangat penting karena kualitas ikatan antara dolly dan adhesive dapat memengaruhi hasil pull-off test. Dolly yang tidak dipersiapkan dengan baik berpotensi mengalami kegagalan pada interface dolly-adhesive sebelum kekuatan adhesi coating yang sebenarnya terukur.
Degreasing adalah proses menghilangkan minyak atau grease dari permukaan dolly yang akan direkatkan. Kontaminasi tersebut dapat berasal dari minyak alami pada kulit tangan operator maupun sumber lainnya.
Abrasion merupakan proses mengubah atau mengasarkan profil permukaan dolly secara mekanis. Proses ini memiliki dua tujuan utama:
- Meningkatkan luas permukaan yang tersedia untuk membentuk ikatan dengan adhesive.
- Menghilangkan oksidasi, karat, atau lapisan permukaan yang dapat mengurangi kekuatan ikatan.
Sementara itu, cleaning bertujuan menghilangkan partikel lepas dari permukaan dolly, terutama partikel yang dihasilkan selama proses abrasi.
Beberapa jenis dolly telah mengalami proses machining sebelum dikirim kepada pengguna. Proses tersebut dapat mengurangi kebutuhan degreasing karena proses machining, penanganan, dan pengemasan yang tepat membantu mencegah kontaminasi pada permukaan dolly.
Umumnya, produsen menyediakan peralatan, material, dan petunjuk persiapan yang diperlukan sebelum dolly direkatkan. Metode persiapan yang direkomendasikan sebaiknya didasarkan pada pengujian laboratorium yang memadai terhadap metode abrasi dan pembersihan. Instruksi juga harus dibuat jelas, sederhana, dan cukup rinci agar menghasilkan prosedur yang konsisten dan repeatable antaroperator maupun aplikasi.
Dasar Eksperimental dalam Menentukan Metode Persiapan Dolly
Metode persiapan dolly yang direkomendasikan untuk adhesion tester Annex A5 dikembangkan berdasarkan penelitian terhadap berbagai metode persiapan yang umum digunakan dan hasil pengujian eksperimental.
Eksperimen dilakukan untuk mengetahui secara langsung pengaruh oksidasi dan metode persiapan dolly, termasuk degreasing, abrasion, dan cleaning, terhadap kekuatan adhesi.
Sebanyak 48 aluminium test dolly direkatkan secara acak pada pelat baja karbon yang telah dilapisi menggunakan adhesive yang sesuai. Untuk memastikan penelitian berfokus pada kekuatan ikatan dolly–adhesive, digunakan sistem substrat dan coating dengan kekuatan adhesi yang sangat tinggi sehingga kegagalan yang tidak diinginkan pada coating dapat diminimalkan.
Pelat baja karbon setebal ¼ inci terlebih dahulu dipersiapkan dengan menggerinda beberapa mil lapisan permukaan untuk menghilangkan potensi korosi dan kontaminasi, kemudian dibersihkan menggunakan alkohol dan kain kering. Selanjutnya, coating Araldite 2011 setebal 4 mil diaplikasikan pada pelat tersebut.
Variasi Persiapan Dolly
Dolly dibagi berdasarkan beberapa faktor pengujian, yaitu:
- Metode abrasi
- Lama paparan terhadap udara/oksidasi
- Metode cleaning
- Waktu curing adhesive
Empat metode abrasi yang dibandingkan adalah:
- Machine flattening
- End milling
- Pengamplasan menggunakan fine-grit sandpaper
- Penggosokan menggunakan Scotch-Brite™ pad
Setelah proses abrasi, dolly dibiarkan terpapar udara selama 7 hari, 24 jam, atau beberapa menit sebelum direkatkan. Sebelum aplikasi adhesive, dolly dibersihkan menggunakan kain kering atau cotton swab yang telah dibasahi alkohol kemudian dilap dengan kain kering.
Setiap kombinasi metode menghasilkan dua sampel. Setelah dolly direkatkan, sebagian sampel dibiarkan curing selama 24 jam, sedangkan sampel lainnya selama 5 hari sebelum dilakukan pull-off testing.

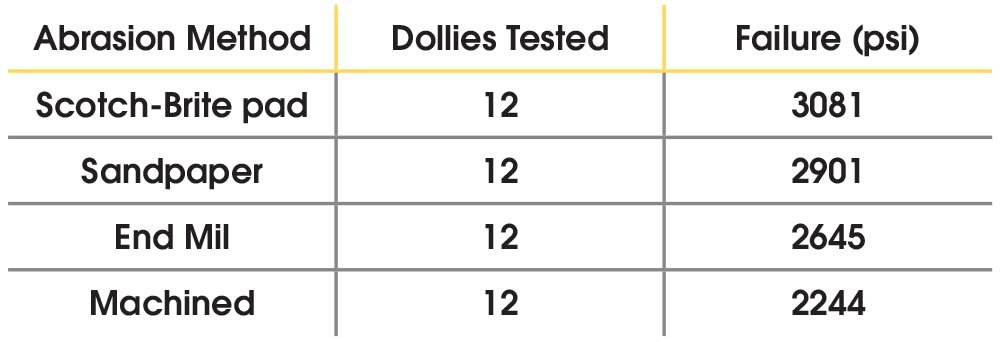

Hasil Pengujian Abrasi
Hasil pengujian menunjukkan bahwa metode abrasi merupakan faktor paling penting dalam persiapan dolly. Terdapat pola yang jelas berdasarkan metode abrasi yang digunakan.
Dolly yang hanya mengalami machining dan end milling menghasilkan ikatan paling lemah. Hampir 100% kegagalan terjadi pada interface adhesive–dolly.
Hasil tersebut dapat dipahami karena kedua metode menghasilkan permukaan yang relatif halus. Meskipun proses end milling menghasilkan alur yang terlihat jelas pada permukaan dolly dan meningkatkan luas permukaan, peningkatan tersebut masih belum cukup untuk menghasilkan kekuatan ikatan yang optimal.
Dengan demikian, pengasaran permukaan dolly yang tepat merupakan faktor penting untuk meningkatkan kekuatan dan konsistensi ikatan dolly–adhesive, sekaligus mengurangi kemungkinan kegagalan adhesive sebelum kekuatan adhesi coating yang sebenarnya terukur.
Seperti yang ditemukan pada pengujian sebelumnya, Scotch-Brite pad menghasilkan kekuatan ikatan keseluruhan tertinggi, sedangkan sandpaper berada di urutan kedua.
Meskipun secara visual pola abrasi yang dihasilkan Scotch-Brite dan sandpaper terlihat serupa, struktur mikro atau surface profile yang dihasilkan oleh abrasive conditioning pad tiga dimensi seperti Scotch-Brite kemungkinan lebih mendukung terbentuknya ikatan adhesive.
Agar adhesi dapat terbentuk dengan baik, adhesive perlu masuk dan mengisi struktur mikro permukaan melalui efek kapiler. Oleh karena itu, perubahan kecil pada jenis grit maupun metode abrasi dapat memberikan pengaruh yang cukup besar terhadap kekuatan ikatan.
Hal menarik lainnya adalah variasi hasil pull-off pada dolly yang diamplas menggunakan sandpaper jauh lebih besar dibandingkan Scotch-Brite. Salah satu penyebab yang mungkin adalah penumpukan partikel aluminium pada permukaan sandpaper selama proses abrasi. Partikel tersebut sulit dibersihkan di antara penggunaan, sehingga tidak setiap dolly mendapatkan struktur mikro permukaan yang sama.
Sebaliknya, struktur kain pada Scotch-Brite memungkinkan debu aluminium melewati permukaannya, sehingga menghasilkan struktur mikro yang lebih konsisten. Scotch-Brite juga memiliki tingkat keausan yang lebih rendah sehingga tidak perlu sering diganti.

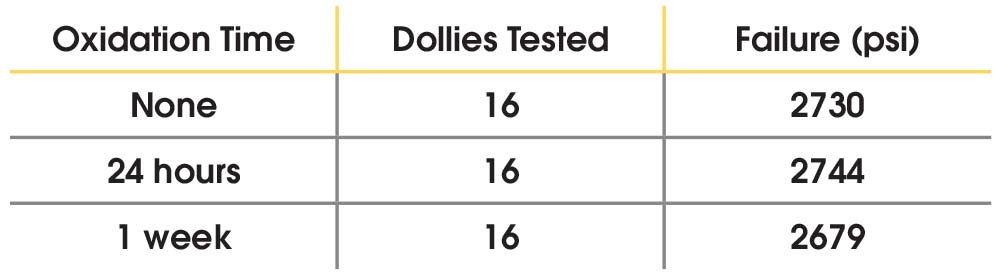

Hasil Pengujian Oksidasi
Hasil pengujian menunjukkan bahwa waktu oksidasi setelah proses abrasi hanya memberikan perbedaan kecil terhadap kekuatan ikatan adhesive pada aluminium dolly.
Hal ini kemungkinan disebabkan oleh pengaruh oksidasi yang relatif kecil pada aluminium. Aluminium secara alami membentuk lapisan aluminium oksida tipis segera setelah terpapar udara. Karena itu, selama permukaan dolly tetap bersih dan tidak terkontaminasi, paparan udara dalam jangka waktu yang lebih lama tidak memberikan perubahan besar terhadap kekuatan ikatan.
Namun, pengaruh oksidasi dapat menjadi jauh lebih signifikan pada material dolly lainnya, khususnya baja karbon, karena material tersebut lebih rentan terhadap pembentukan karat dan perubahan kondisi permukaan setelah terpapar lingkungan.

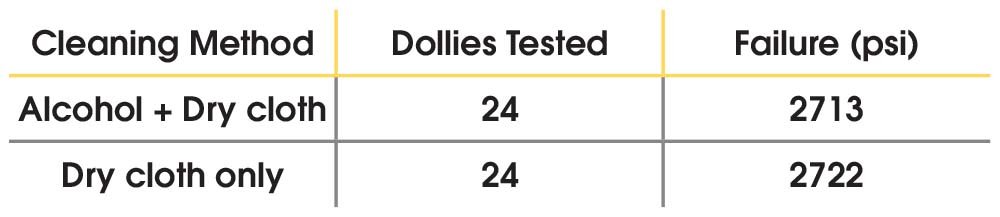

Hasil Pengujian Cleaning
Hasil pengujian menunjukkan bahwa metode cleaning sebelum proses bonding hanya memberikan perbedaan yang sangat kecil terhadap kekuatan ikatan adhesive.
Perbedaan yang tidak signifikan ini mendukung teori bahwa proses machining yang dilakukan sebelum pengiriman dolly sudah cukup untuk menghilangkan potensi kontaminasi permukaan yang dapat mengganggu adhesi. Dengan demikian, degreasing tambahan sebelum penggunaan dolly umumnya tidak diperlukan, selama dolly ditangani dengan hati-hati oleh pengguna dan permukaannya tidak terkena minyak, grease, atau kontaminan lainnya.
Namun, apabila permukaan dolly telah tersentuh tangan, terkontaminasi minyak, atau terkena kotoran selama penyimpanan dan penanganan, proses degreasing dan cleaning tetap disarankan sebelum adhesive diaplikasikan untuk memastikan kualitas dan repeatability pengujian pull-off.
Rekomendasi alat uji adhesi: PosiTest AT
PosiTest AT adalah alat uji daya rekat cat (pull-off adhesion testers) profesional yang dirancang untuk mengukur kekuatan rekat lapisan pelindung pada berbagai substrat kaku seperti logam, kayu, beton, dan lainnya. Menggunakan metode cabut (pull-off) dengan dolly aluminium yang dapat menyesuaikan diri secara mandiri, alat ini memastikan hasil pengujian yang akurat dan andal sesuai standar internasional.
Kesimpulan
persiapan dolly merupakan faktor penting dalam memperoleh hasil pull-off adhesion test yang akurat, konsisten, dan dapat diulang. Proses utama meliputi penghilangan kontaminan, pengasaran permukaan (abrasi), dan pembersihan sebelum dolly direkatkan pada lapisan coating. Hasil pengujian menunjukkan bahwa metode abrasi sangat memengaruhi kekuatan ikatan antara dolly dan adhesive. Pada dolly aluminium yang diteliti, penggunaan Scotch-Brite menghasilkan kekuatan ikatan dan repeatability yang lebih baik dibandingkan metode machining maupun amplas.
Pemilihan metode persiapan tetap harus mempertimbangkan material dolly, jenis adhesive, coating, serta kondisi pengujian, karena kombinasi material yang berbeda dapat menghasilkan respons yang berbeda. Untuk dolly aluminium yang digunakan dalam penelitian ini, abrasi menggunakan Scotch-Brite yang dilanjutkan dengan pembersihan menggunakan kain kering sudah memadai untuk meminimalkan kegagalan pada antarmuka dolly-adhesive.
Dengan persiapan yang tepat dan konsisten, risiko kegagalan adhesi pada dolly dapat dikurangi sehingga hasil pengujian lebih merepresentasikan kekuatan adhesi coating terhadap substrat, bukan kegagalan akibat persiapan dolly yang kurang baik. Penggunaan dolly sekali pakai juga dapat membantu menjaga integritas bukti hasil pengujian dan menghindari variasi akibat keausan atau kerusakan dolly.
