Sebagai peralatan pengukuran permukaan (surface measuring equipment) kelas atas terbaru yang dikembangkan oleh TIME Group Inc., TIME323X Series menghadirkan berbagai inovasi untuk memenuhi kebutuhan inspeksi permukaan dengan tingkat presisi tinggi. Selain memiliki rentang pengukuran hingga ±400 μm dan akurasi mencapai ±5%, keunggulan terbesar TIME323X adalah kemampuannya mendukung pengukuran skidless (tanpa skid) selain metode skidded konvensional.
Berkat teknologi ini, TIME323X tidak hanya mampu mengukur surface roughness (kekasaran permukaan), tetapi juga surface waviness (gelombang permukaan) dan primary profile (profil primer) secara akurat.
Perbedaan Skidded dan Skidless Measurement
Pada skidded measurement, stylus bergerak bersama sebuah skid yang berfungsi sebagai referensi permukaan. Metode ini sangat efektif untuk mengukur kekasaran permukaan, namun memiliki keterbatasan dalam mengukur waviness dan profil permukaan, karena gelombang permukaan yang lebih besar akan diikuti oleh skid sehingga tidak dapat dianalisis secara akurat.
Sebaliknya, pada skidless measurement, pengukuran dilakukan menggunakan referensi internal berpresisi tinggi tanpa bergantung pada skid. Metode ini memungkinkan TIME323X mengukur:
- Surface Roughness (Kekasaran Permukaan)
- Surface Waviness (Gelombang Permukaan)
- Primary Profile (Profil Primer)
- Bentuk permukaan (Surface Form)
dengan tingkat akurasi yang jauh lebih tinggi.
Aplikasi Surface Waviness di Industri Otomotif
Dalam industri otomotif, surface waviness merupakan parameter penting yang memengaruhi kualitas tampilan panel bodi kendaraan setelah proses pengecatan. Permukaan lembaran baja yang memiliki tingkat waviness tinggi dapat menyebabkan cacat visual seperti gelombang atau distorsi yang mengurangi kualitas estetika kendaraan.
Oleh karena itu, produsen otomotif melakukan inspeksi surface waviness secara ketat sebagai bagian dari proses Quality Control (QC) untuk memastikan panel bodi memiliki kualitas permukaan yang optimal sebelum memasuki proses pengecatan.
Terbukti pada Proyek Volkswagen
Pada proyek inspeksi bersama Volkswagen, TIME323X Surface Roughness Tester berhasil memenuhi seluruh persyaratan pengukuran “Surface Waviness Inspection of Outer Car Body Panel PV1054”. Hal ini menunjukkan bahwa TIME323X mampu memberikan hasil pengukuran yang akurat dan konsisten untuk memenuhi standar kualitas industri otomotif.
Selain itu, TIME323X juga mendukung metode pengujian sesuai standar “Automotive Steel Sheet Surface Waviness Testing Method” yang diterbitkan oleh Society of Automotive Engineering (SAE) China, sehingga hasil pengukurannya sesuai dengan praktik industri otomotif modern.
Keunggulan TIME323X
- Mendukung Skidded dan Skidless Measurement.
- Mengukur Surface Roughness, Surface Waviness, dan Primary Profile.
- Rentang pengukuran hingga ±400 μm.
- Akurasi pengukuran mencapai ±5%.
- Menampilkan grafik profil permukaan secara detail.
- Analisis data lengkap sesuai standar internasional.
- Cocok untuk laboratorium maupun inspeksi di lini produksi.
Aplikasi Industri
TIME323X banyak digunakan untuk inspeksi pada:
- Panel bodi mobil
- Lembaran baja otomotif
- Gear dan transmisi
- Crankshaft
- Camshaft
- Piston
- Bearing
- Mold & Die
- Komponen aerospace
- Komponen presisi hasil machining
Rekomendasi alat untuk pengukuran surface roughness dalam satu perangkat: TIMES247 Replaceable Pickup for TIME323X

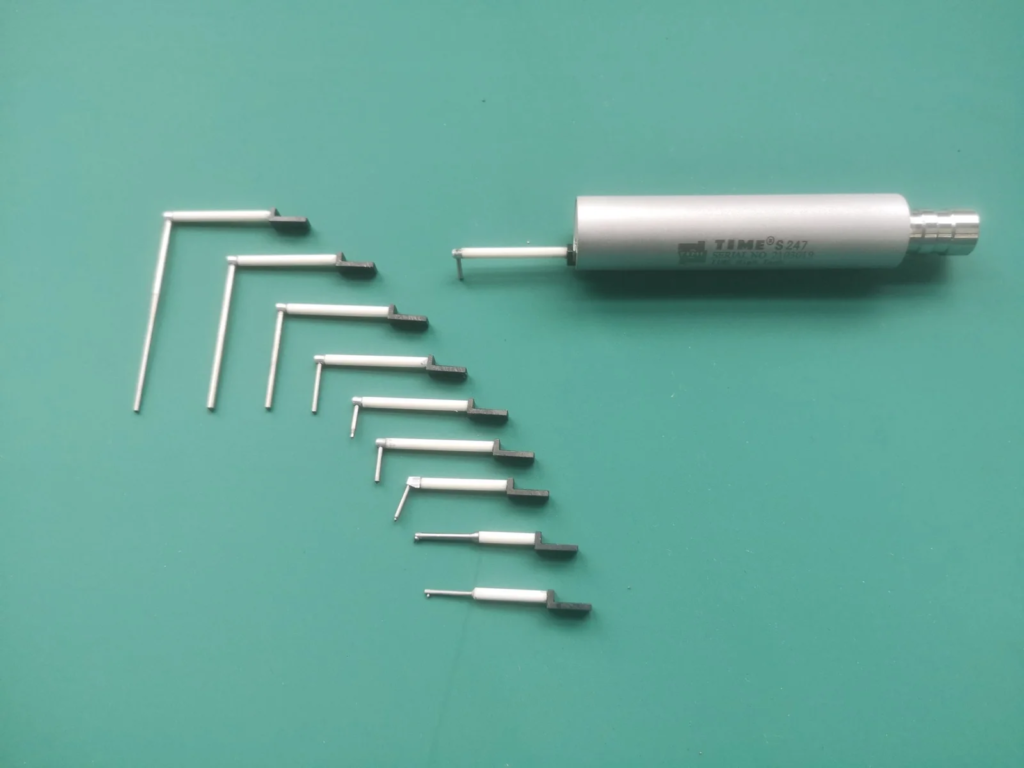

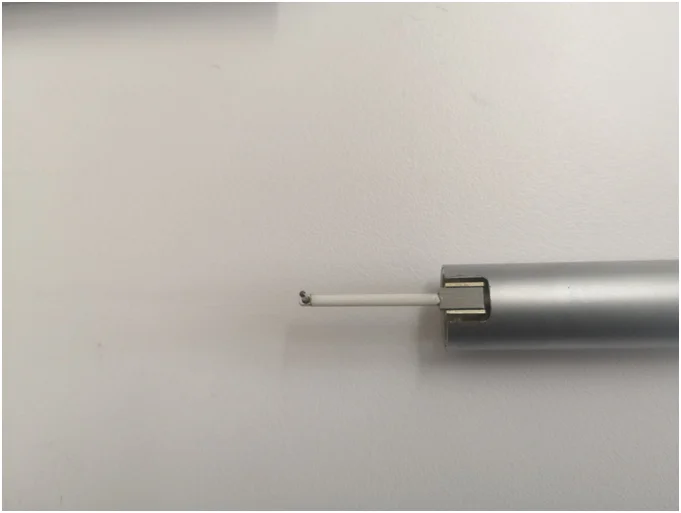

TIMES247 Replaceable Pickup adalah sensor roughness (pickup) dengan stylus yang dapat dilepas dan diganti, dirancang untuk memberikan fleksibilitas, keandalan, dan efisiensi dalam pengukuran kekasaran permukaan. Menggunakan sistem sambungan magnetik, stylus akan terlepas secara otomatis saat terjadi benturan untuk mengurangi risiko kerusakan dan memperpanjang umur pakai sensor. Dengan desain split dan skidless, pengguna dapat mengganti berbagai jenis stylus sesuai bentuk benda kerja, sehingga lebih serbaguna untuk berbagai aplikasi pengukuran serta kompatibel dengan TIME3231, TIME3233, dan TIME3234 Surface Roughness Tester.
Kesimpulan
TIME323X Surface Profilometer merupakan solusi profesional untuk pengukuran surface roughness, surface waviness, dan primary profile dalam satu perangkat. Dengan teknologi skidless measurement, alat ini mampu menganalisis gelombang permukaan secara akurat, menjadikannya ideal untuk inspeksi panel bodi otomotif dan komponen presisi lainnya. Keberhasilan memenuhi standar Volkswagen PV1054 serta metode pengujian SAE China membuktikan bahwa TIME323X mampu mendukung kebutuhan Quality Control di industri otomotif dengan hasil yang presisi dan andal.
