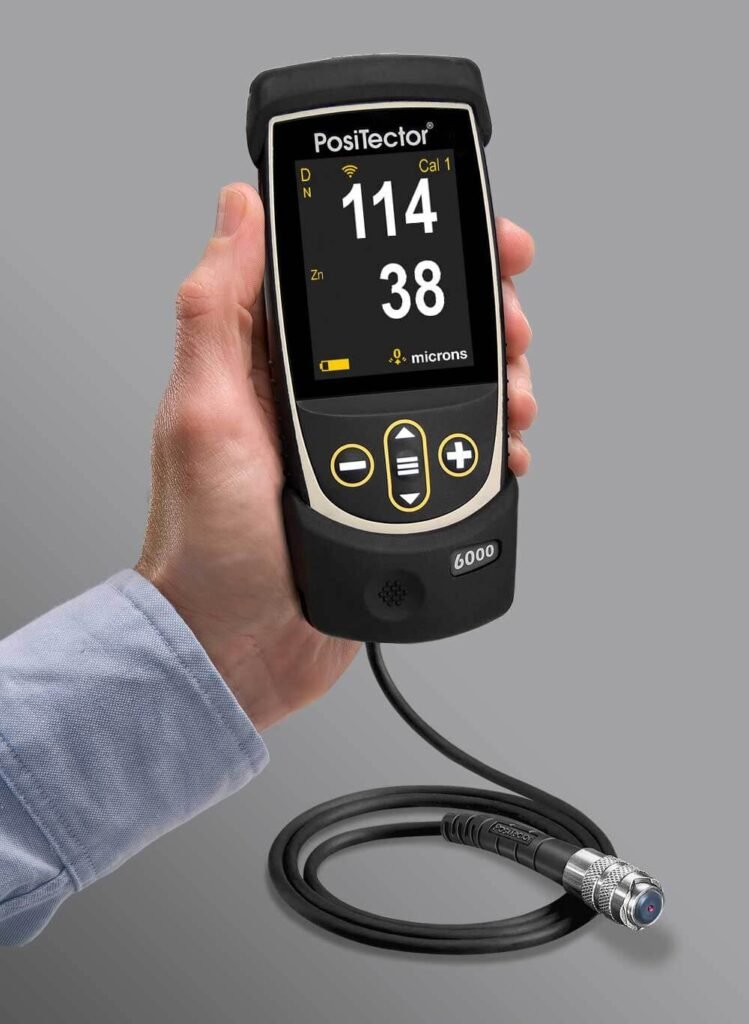

DeFelsko PosiTector 6000 FNDS merupakan coating thickness gage yang dapat mengukur secara non-destruktif ketebalan masing-masing lapisan cat dan galvanisasi seng pada sistem duplex coating hanya dengan satu kali pembacaan.
Cara Sistem Coating Duplex Melindungi Baja dari Korosi
Baja mengalami korosi ketika elektrolit menghubungkan area anoda dan katoda pada permukaan baja. Proses tersebut membentuk sel korosi yang menghasilkan oksida besi berbentuk serpihan, yang dikenal sebagai karat (rust).
Untuk mencegah terbentuknya karat, diperlukan perlindungan yang dapat menghambat proses pembentukan sel korosi. Dua metode utama perlindungan baja dari korosi adalah:
- Perlindungan katodik (Cathodic Protection)
Menggunakan anoda korban, seperti seng, untuk melindungi baja dari korosi. - Perlindungan sebagai penghalang (Barrier Protection)
Membentuk lapisan yang menghalangi elektrolit bersentuhan dengan permukaan baja, seperti cat atau coating pelindung lainnya.
Apa Itu Sistem Coating Duplex?
Duplex coating system menggabungkan dua sistem perlindungan korosi, umumnya berupa cat atau powder coating di atas baja yang telah digalvanisasi.
Lapisan galvanisasi dapat diperoleh melalui berbagai metode, seperti:
- Hot-dip galvanizing
- Electro-galvanizing
- Zinc spray metallizing
Kombinasi antara perlindungan katodik dari seng dan perlindungan penghalang dari coating menghasilkan sistem perlindungan korosi yang lebih efektif dibandingkan penggunaan salah satu metode secara terpisah.
Manfaat Sistem Coating Duplex
Penerapan sistem duplex coating memberikan beberapa keuntungan, antara lain:
- Memperpanjang umur lapisan coating dan substrat baja.
- Memperpanjang interval perawatan, sehingga kebutuhan touch-up dan biaya pemeliharaan dapat dikurangi.

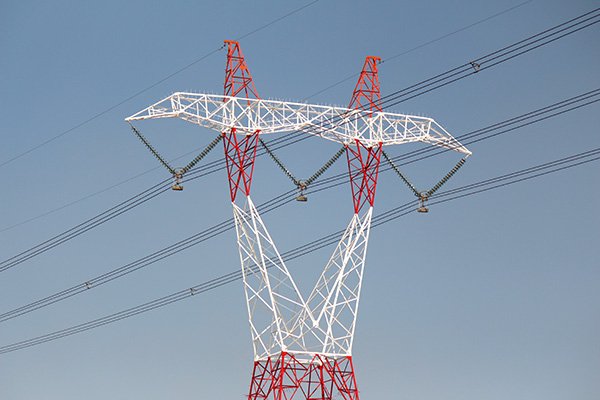

- Color coding, memudahkan identifikasi komponen berdasarkan warna coating.
- Meningkatkan estetika, karena lapisan cat atau powder coating memberikan pilihan warna dan tampilan permukaan yang lebih menarik.
Dengan kombinasi galvanisasi dan coating, sistem duplex memberikan perlindungan korosi berlapis yang sangat sesuai untuk struktur baja yang membutuhkan umur layanan panjang dan perawatan minimal.

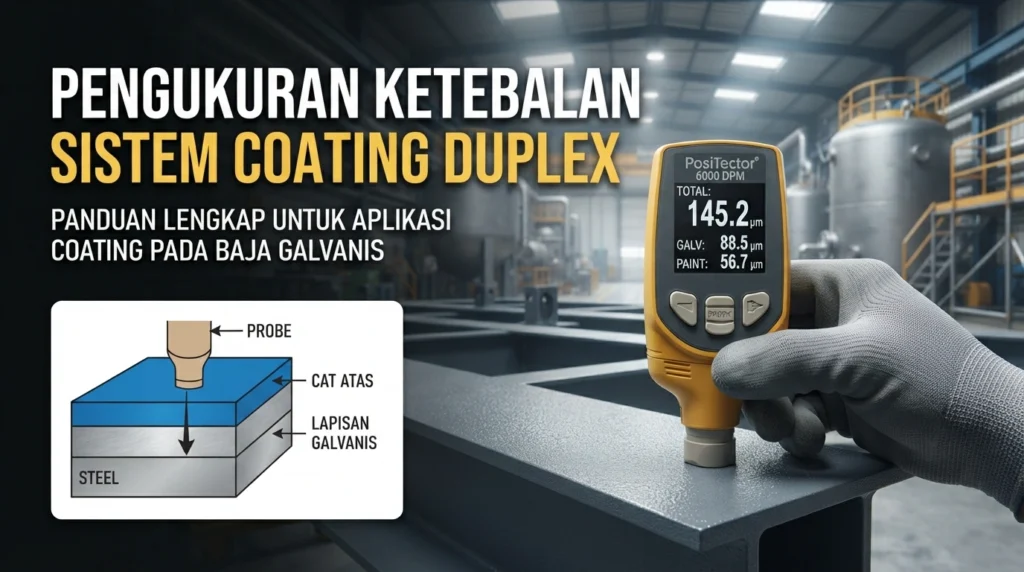

Cara Mengukur Ketebalan Coating pada Sistem Duplex
Mengukur ketebalan masing-masing lapisan pada sistem duplex coating menggunakan alat konvensional dapat menjadi cukup menantang. Hal ini disebabkan adanya dua lapisan berbeda, yaitu galvanisasi seng dan cat atau coating, yang harus diukur secara terpisah.
Metode Konvensional Pertama
Umumnya, magnetic coating thickness gage seperti PosiTector 6000 F1 atau PosiTest DFT Ferrous digunakan terlebih dahulu untuk mengukur ketebalan lapisan seng.
Selanjutnya, alat yang sama digunakan untuk mengukur ketebalan total lapisan seng + cat.
Ketebalan lapisan cat kemudian dihitung dengan rumus:
Ketebalan Cat = Ketebalan Total Coating − Ketebalan Galvanisasi
Metode ini mengasumsikan bahwa ketebalan lapisan seng selalu seragam.
Namun, pada kondisi sebenarnya, ketebalan galvanisasi tidak selalu seragam di seluruh permukaan komponen atau struktur. Ketebalan lapisan seng dapat dipengaruhi oleh:
- Ketebalan baja
- Kekasaran permukaan
- Komposisi atau karakteristik kimia baja
- Desain dan bentuk komponen baja
Faktor-faktor tersebut dapat menyebabkan ketebalan lapisan galvanisasi bervariasi pada bagian yang berbeda. Akibatnya, metode pengurangan dua pembacaan dapat menghasilkan kesalahan ketika ketebalan seng tidak seragam.
Metode Konvensional Kedua
Metode lainnya menggunakan probe kombinasi magnetic dan eddy current, seperti PosiTector 6000 FN3.
Dalam metode ini dilakukan dua pengukuran:
- Eddy current mode digunakan untuk mengukur ketebalan lapisan cat.
- Magnetic mode digunakan untuk mengukur ketebalan total sistem coating, yaitu galvanisasi + cat.
Ketebalan lapisan galvanisasi kemudian dihitung dengan:
Ketebalan Galvanisasi = Ketebalan Total Coating − Ketebalan Cat
Namun, metode ini juga memiliki asumsi bahwa ketebalan lapisan seng tidak berubah atau relatif seragam pada seluruh struktur.
Keterbatasan Metode Konvensional
Kedua metode tersebut memiliki beberapa kekurangan:
- Memerlukan dua kali pengukuran untuk mendapatkan ketebalan masing-masing lapisan.
- Proses pengukuran relatif lebih lama.
- Rentan terhadap kesalahan perhitungan.
- Hasil dapat kurang akurat jika ketebalan galvanisasi tidak seragam.
Solusi Pengukuran Ketebalan Duplex dari DeFelsko
PosiTector 6000 FNDS Duplex Coating Thickness Probe dirancang khusus untuk mengatasi keterbatasan metode konvensional tersebut.

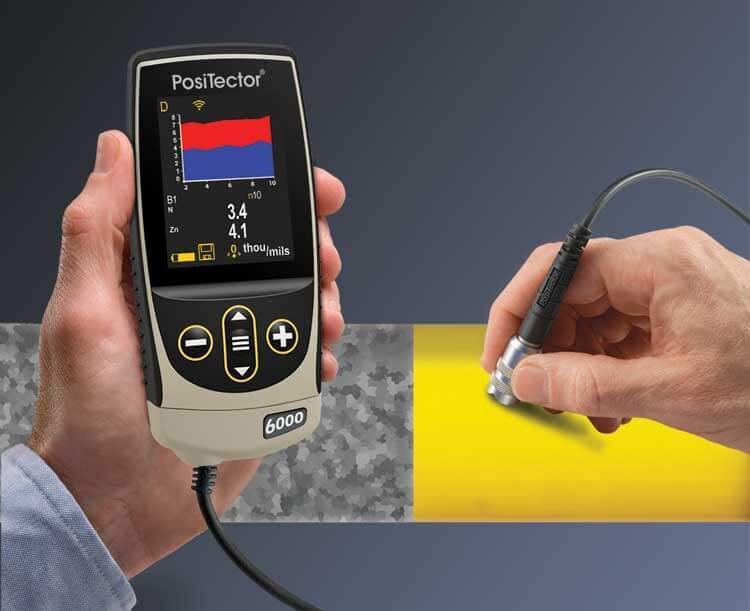

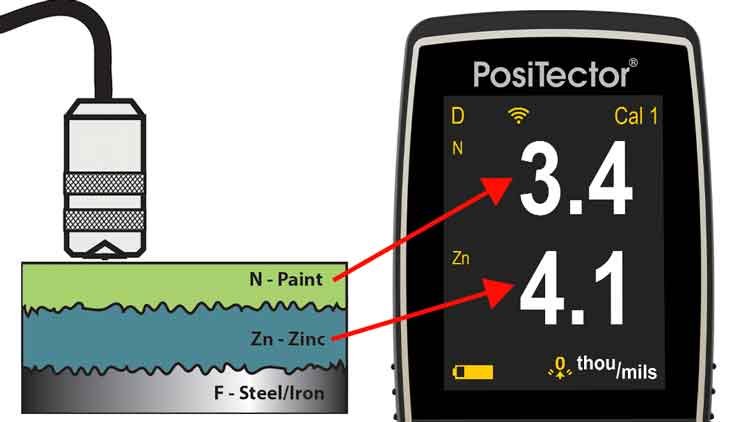

Dengan satu kali pembacaan, probe PosiTector 6000 FNDS dapat mengukur ketebalan lapisan cat dan lapisan galvanisasi secara terpisah pada sistem duplex coating.
Metode ini membuat proses inspeksi menjadi:
- Lebih cepat
- Lebih sederhana
- Non-destruktif
- Lebih akurat
- Mengurangi kebutuhan perhitungan manual
Dengan demikian, PosiTector 6000 FNDS merupakan solusi praktis untuk inspeksi ketebalan sistem duplex coating pada baja galvanis, terutama ketika diperlukan pengukuran individual antara lapisan cat dan lapisan seng.

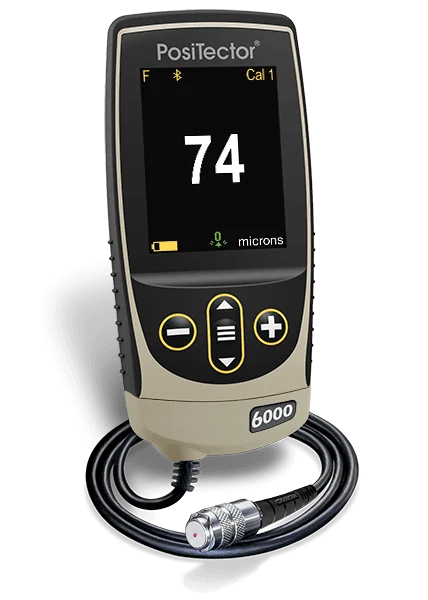

Rekomendasi alat untuk mengukur ketebalan lapisan cat dan zinc: PosiTector 6000
Alat pengukur ketebalan lapisan cat elektronik (Coating Thickness Gage) PosiTector 6000. Perangkat genggam canggih yang menggunakan prinsip magnetik dan arus eddy untuk mengukur ketebalan cat pada substrat logam ferrous dan non-ferrous secara akurat dan cepat.
Kesimpulan
Sistem duplex coating, yaitu kombinasi lapisan cat atau powder coating di atas lapisan galvanis, memberikan perlindungan korosi yang lebih baik dibandingkan penggunaan satu sistem pelindung saja. Namun, pengukuran ketebalan masing-masing lapisan secara konvensional dapat memerlukan beberapa pengukuran dan berpotensi menghasilkan kesalahan, terutama karena ketebalan lapisan zinc tidak selalu seragam.
PosiTector 6000 FNDS menawarkan solusi yang lebih cepat dan praktis dengan mengukur ketebalan lapisan cat dan zinc secara individual dalam satu kali pembacaan. Dengan memanfaatkan prinsip magnetik dan eddy current secara simultan, alat ini dapat menghitung ketebalan sistem duplex secara akurat tanpa merusak permukaan.
Pengukuran yang tepat membantu memastikan ketebalan lapisan sesuai spesifikasi, mengontrol kualitas pekerjaan galvanisasi dan pengecatan, serta memastikan sistem duplex coating memberikan perlindungan korosi dan umur layanan yang optimal.
