Gambaran Umum

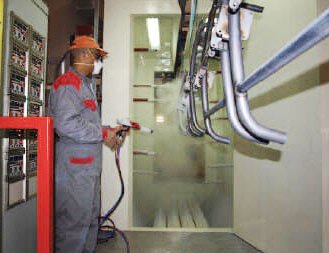

Pengukuran ketebalan lapisan powder coating sebaiknya menjadi kegiatan rutin bagi setiap aplikator powder coating (Gambar 1). Pengukuran secara berkala membantu mengendalikan biaya material, meningkatkan efisiensi aplikasi, dan menjaga kualitas hasil finishing.
Produsen powder coating umumnya menetapkan rentang ketebalan lapisan yang direkomendasikan untuk mendapatkan karakteristik performa terbaik. Sementara itu, pelanggan mengharapkan parameter ketebalan tersebut dapat terpenuhi sesuai spesifikasi yang telah ditentukan.
Ketebalan powder coating dapat diukur sebelum maupun setelah proses curing menggunakan berbagai jenis alat ukur. Salah satu contohnya ditunjukkan pada Gambar 2.
Setiap proses aplikasi powder coating sebaiknya memahami jenis alat ukur yang tersedia, prinsip kerjanya, serta cara penggunaannya. Dengan pengukuran yang tepat dan rutin, proses coating dapat dikontrol dengan lebih baik sehingga hasil akhir konsisten, penggunaan material lebih efisien, dan risiko pekerjaan ulang dapat diminimalkan.
Alasan Mengukur Ketebalan Lapisan Powder Coating
Ketebalan lapisan coating merupakan salah satu parameter terpenting dalam proses aplikasi dan inspeksi protective coating. Powder coating dirancang untuk memberikan performa optimal apabila diaplikasikan dalam rentang ketebalan yang ditentukan oleh produsen. Oleh karena itu, pengukuran dry film thickness (DFT) secara akurat sangat penting untuk memastikan kualitas dan kinerja lapisan.
Ketebalan DFT dapat memengaruhi berbagai karakteristik fisik dan tampilan coating, antara lain:
- Warna dan gloss
- Surface profile atau tekstur permukaan
- Adhesi coating
- Fleksibilitas
- Ketahanan terhadap benturan (impact resistance)
- Kekerasan coating
- Kesesuaian dimensi komponen setelah proses coating
Jika ketebalan coating berada di luar toleransi, selain memengaruhi performa dan tampilan, kondisi tersebut juga dapat menyebabkan masalah saat komponen dirakit. Lapisan yang terlalu tebal dapat mengubah dimensi komponen, sedangkan lapisan yang terlalu tipis dapat mengurangi kemampuan perlindungan yang diharapkan.
Manfaat Pengukuran Ketebalan Coating
Pengukuran ketebalan secara presisi juga memberikan manfaat dalam pengendalian proses dan efisiensi biaya. Perusahaan dapat melakukan verifikasi kualitas coating untuk memenuhi persyaratan ISO, standar kualitas internal, maupun spesifikasi pelanggan.
Dengan melakukan pemeriksaan secara rutin, operator dapat memastikan peralatan aplikasi powder coating bekerja dengan benar dan lapisan diaplikasikan sesuai rekomendasi produsen. Hal ini membantu mengurangi penggunaan material yang berlebihan, mencegah produk tidak sesuai spesifikasi, serta meminimalkan rework dan pemborosan biaya.
Dengan demikian, pengukuran ketebalan powder coating bukan hanya berfungsi sebagai pemeriksaan akhir, tetapi juga merupakan bagian penting dari quality control dan process control untuk menjaga konsistensi kualitas produk.
Kesesuaian dengan Standar
Pengukuran ketebalan powder coating dapat dilakukan dengan berbagai metode, tergantung apakah pengujian dilakukan sebelum atau setelah proses curing. ASTM (American Society for Testing and Materials) telah menetapkan sejumlah standar yang menjelaskan metode pengukuran tersebut.
Beberapa standar ASTM yang umum digunakan meliputi:
- ASTM D4138 – Menjelaskan pengukuran ketebalan coating secara destruktif pada substrat kaku menggunakan metode cross-sectioning.
- ASTM D7091 – Menjelaskan pengukuran ketebalan coating secara non-destruktif pada substrat logam menggunakan alat ukur berbasis magnetic induction dan eddy current.
- ASTM D6132 – Menjelaskan pengukuran ketebalan coating secara non-destruktif pada substrat non-logam menggunakan ultrasonic coating thickness gage.
- ASTM D7378 – Menjelaskan tiga metode pengukuran ketebalan powder coating sebelum curing untuk memprediksi ketebalan setelah proses curing.
Gambaran Umum Pengukuran Ketebalan Lapisan
Pengukuran ketebalan coating dapat dilakukan sebelum maupun setelah proses curing dan crosslinking. Pemilihan metode pengukuran bergantung pada beberapa faktor, seperti:
- Jenis substrat
- Rentang ketebalan coating
- Ukuran dan bentuk komponen
- Kondisi permukaan
- Kebutuhan inspeksi
- Efisiensi dan biaya proses
Pengukuran Powder Coating Sebelum Curing
Pada powder coating yang masih dalam kondisi belum cured, pengukuran ketebalan dapat dilakukan menggunakan powder comb atau alat ukur elektronik dengan probe khusus powder coating.
Karena powder coating umumnya mengalami penurunan ketebalan selama proses curing, diperlukan faktor reduksi (reduction factor) untuk memperkirakan ketebalan dry film thickness (DFT) setelah curing.
Sebagai alternatif, alat ukur ultrasonik dapat digunakan untuk mengukur powder coating yang belum cured tanpa menyentuh permukaan. Metode ini memungkinkan alat memperkirakan ketebalan coating setelah curing secara otomatis.
Dengan melakukan pengukuran sebelum curing, operator dapat segera melakukan penyesuaian proses aplikasi apabila ketebalan powder belum sesuai target. Hal ini membantu mengurangi over-spray, pemborosan material, rework, dan produk scrap.
Pengukuran Ketebalan Lapisan Sebelum Curing (Pre-Cure)
Metode pengukuran yang telah dibahas sebelumnya umumnya dilakukan setelah powder coating selesai mengalami proses curing. Namun, pada kondisi tertentu, pengukuran segera setelah powder diaplikasikan justru lebih efektif karena dapat digunakan untuk memprediksi ketebalan coating setelah curing.
Apabila powder coating diaplikasikan dengan ketebalan yang tidak sesuai, koreksi setelah coating mengering atau mengalami curing secara kimia dapat membutuhkan waktu dan biaya tenaga kerja tambahan. Proses perbaikan juga dapat menyebabkan kontaminasi lapisan serta menimbulkan masalah pada adhesi dan integritas sistem coating.
Dengan melakukan pengukuran ketebalan selama proses aplikasi, operator dapat segera mengetahui apakah diperlukan penyesuaian atau koreksi proses aplikasi sebelum komponen masuk ke oven curing.
Pengukuran Powder Coating Kering Sebelum Curing
Meskipun sebagian besar spesifikasi powder coating menetapkan target ketebalan setelah curing, ketebalan powder yang telah diaplikasikan dapat diperiksa sebelum proses curing dan crosslinking selesai.
Kemampuan memprediksi dry film thickness (DFT) setelah curing sangat bermanfaat, terutama pada jalur produksi yang berjalan secara kontinu. Panjang oven, jumlah komponen yang sedang diproses, waktu curing, serta waktu yang diperlukan untuk melakukan pengukuran DFT secara manual setelah curing dapat menyebabkan keterlambatan yang cukup signifikan sebelum operator dapat melakukan koreksi.
Apabila ditemukan ketidaksesuaian ketebalan setelah curing, sejumlah besar komponen mungkin harus masuk ke proses rework. Jika biaya perbaikan terlalu tinggi, produk bahkan dapat berakhir sebagai scrap. Kondisi tersebut tentu tidak ideal untuk proses finishing modern yang menuntut efisiensi dan konsistensi tinggi.
Pengukuran powder dalam kondisi pre-cured atau pre-gelled membantu memastikan ketebalan coating setelah curing sesuai target. Hasil pengukuran dapat digunakan untuk melakukan setup dan fine-tuning sistem aplikasi sebelum komponen masuk ke proses curing.
Dengan demikian, perusahaan dapat mengurangi:
- Scrap atau produk terbuang
- Over-spray
- Penggunaan powder yang berlebihan
- Rework
- Proses stripping dan recoating
- Risiko masalah adhesi dan integritas coating
Metode Pengukuran Menurut ASTM D7378
ASTM D7378 menjelaskan tiga prosedur untuk mengukur ketebalan powder coating yang telah diaplikasikan sebelum curing:
- Rigid Metal Notched (Comb) Gage
- Electronic Coating Gage dengan Special Powder Probe
- Non-Contact Ultrasonic Instrument

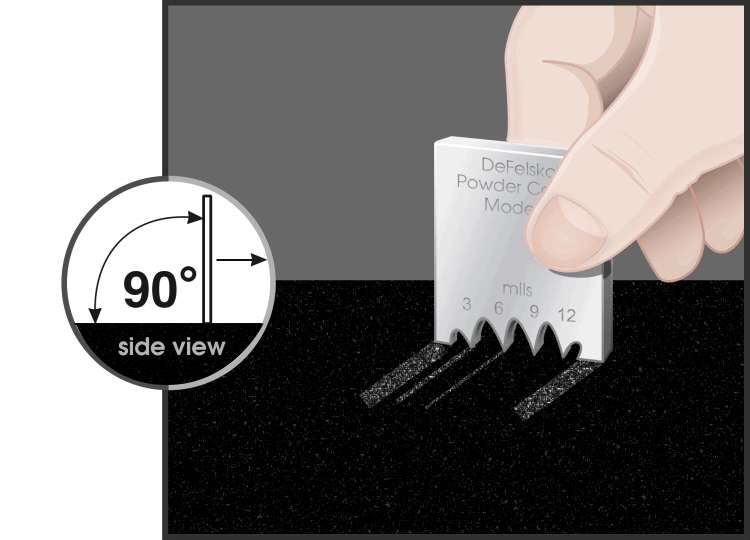

1. Rigid Metal Notched (Comb) Gage
Alat ukur jenis powder comb atau notched gage menentukan ketebalan powder secara manual dengan cara menggesernya di atas lapisan powder yang telah diaplikasikan.
Prinsipnya mirip dengan wet film thickness comb. Ketebalan powder ditentukan berdasarkan gigi bernomor tertinggi yang meninggalkan tanda dan masih terdapat powder yang menempel, kemudian dibandingkan dengan gigi berikutnya yang tidak meninggalkan tanda dan tidak terdapat powder.
Kelebihan metode ini adalah:
- Sederhana
- Mudah digunakan
- Biaya relatif murah
Namun, akurasinya umumnya hanya mencapai beberapa mil (mils). Pengukuran harus dilakukan pada permukaan yang cukup kaku dan sesuai. Selain itu, comb dapat meninggalkan bekas pada powder yang mungkin tidak sepenuhnya tertutup ketika powder meleleh dan mengalir selama proses curing.
2. Electronic Gage dengan Powder Probe
Alat ukur elektronik dengan special powder probe dapat digunakan untuk mengukur ketebalan powder yang telah diaplikasikan.
Probe dilengkapi micro-pins yang menembus lapisan powder hingga mencapai substrat. Probe kemudian ditekan secara manual ke permukaan powder untuk melakukan pengukuran ketebalan.
Metode ini terutama digunakan pada substrat logam yang datar. Salah satu kekurangannya adalah proses pengukuran dapat meninggalkan bekas pada powder yang berpotensi terlihat pada produk akhir.
3. Non-Contact Ultrasonic Instrument
Metode ultrasonik non-contact memungkinkan ketebalan powder coating sebelum curing diukur tanpa menyentuh permukaan powder.
Metode ini memiliki keuntungan karena tidak merusak atau meninggalkan bekas pada lapisan powder. Selain itu, hasil pengukuran dapat digunakan untuk memprediksi ketebalan coating setelah curing tanpa harus menunggu proses curing selesai.
Faktor Reduksi Ketebalan Powder
Dua metode pertama, yaitu metal comb gage dan electronic powder probe, pada dasarnya hanya mengukur tinggi powder yang belum cured, bukan ketebalan akhir setelah curing.
Hal ini penting karena powder coating umumnya mengalami penurunan ketebalan selama proses curing, bahkan dapat berkurang hingga sekitar 50%, tergantung karakteristik powder dan proses curing.
Oleh karena itu, diperlukan reduction factor atau faktor reduksi untuk mengubah hasil pengukuran powder sebelum curing menjadi perkiraan DFT setelah curing.
Faktor reduksi diperoleh dengan melakukan pengukuran pada lokasi yang sama sebelum dan setelah curing, kemudian membandingkan kedua hasil pengukuran tersebut. Faktor ini dapat digunakan sebagai acuan untuk memperkirakan ketebalan cured powder pada proses produksi berikutnya.
QA Tanpa Kertas (Paperless QA)
Pengumpulan data elektronik dimulai dari penggunaan alat ukur ketebalan coating digital yang dilengkapi memori internal untuk menyimpan hasil pengukuran secara langsung. Beberapa alat bahkan mampu melakukan analisis sederhana selama proses pengukuran, seperti memisahkan data berdasarkan job atau komponen (batch memory) serta menampilkan nilai rata-rata ketebalan secara real-time, termasuk batas minimum dan maksimum yang telah ditentukan.
Fitur alarm atau peringatan akan memberi tahu operator ketika hasil pengukuran ketebalan berada di luar batas spesifikasi. Dengan demikian, tindakan korektif dapat dilakukan segera sebelum produk masuk ke tahap proses berikutnya atau sebelum terjadi pemborosan material dan biaya rework.

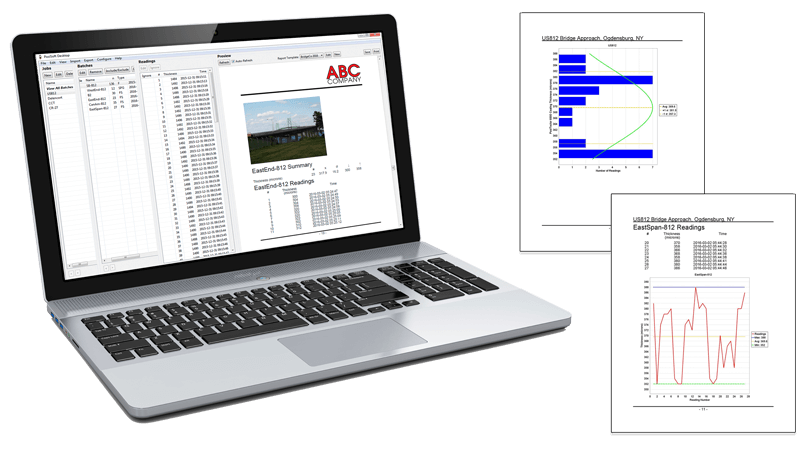

Selanjutnya, data hasil pengukuran dapat ditransfer ke perangkat lunak untuk dianalisis dan didokumentasikan. Beberapa alat ukur mampu mengirimkan hasil pengukuran secara nirkabel ke process controller atau komputer setiap kali pengukuran dilakukan. Namun, metode yang lebih umum adalah menyimpan seluruh hasil pengukuran di dalam memori alat, kemudian mengunduhnya ke komputer setelah pekerjaan atau shift selesai.
Transfer data dapat dilakukan menggunakan kabel USB maupun komunikasi nirkabel Bluetooth, tergantung model alat ukur yang digunakan.

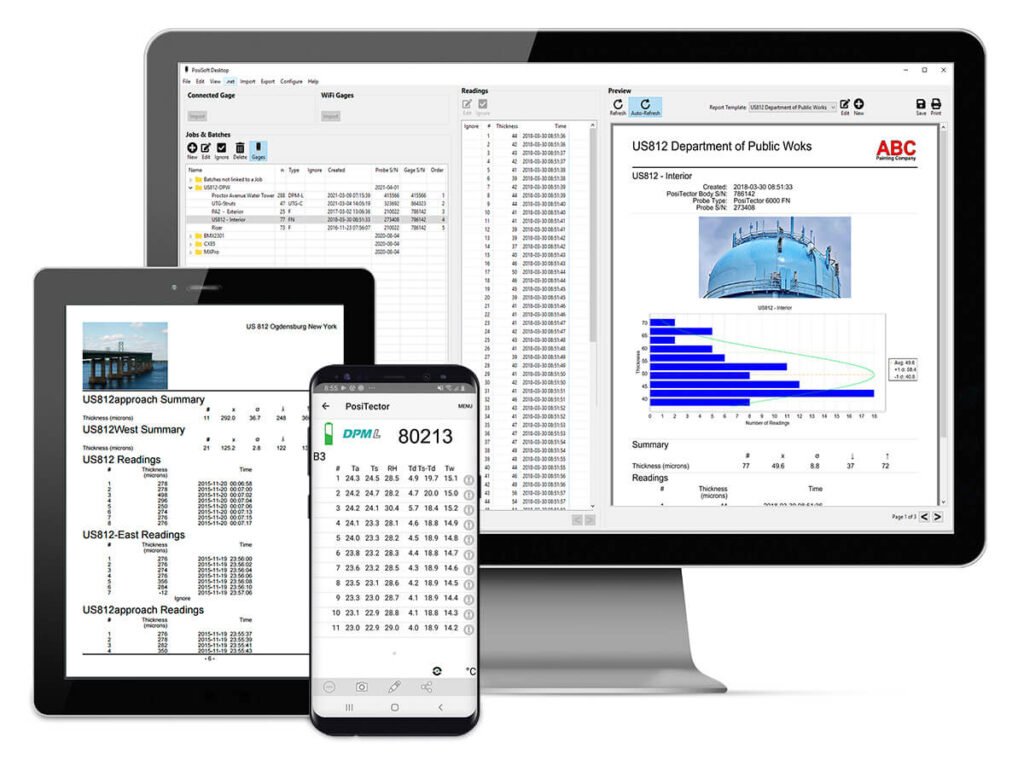

Analisis data umumnya dilakukan menggunakan perangkat lunak yang disediakan oleh produsen DFT (Dry Film Thickness) gauge. Software tersebut dapat diinstal pada komputer dan dihubungkan langsung dengan alat ukur ketebalan coating. Setelah data pengukuran diunduh, hasilnya dapat:
- Disimpan sebagai arsip digital pada komputer atau server perusahaan.
- Diekspor ke sistem Quality Control (QC).
- Diintegrasikan dengan sistem Statistical Process Control (SPC).
- Digunakan sebagai dokumentasi untuk kebutuhan ISO atau QS-9000.
- Dicetak dalam berbagai format laporan sesuai kebutuhan.
Penerapan Paperless QA membantu perusahaan mengurangi penggunaan formulir dan pencatatan manual, meningkatkan ketertelusuran data pengukuran, serta mempercepat proses inspeksi dan pelaporan kualitas. Data ketebalan coating yang tersimpan secara digital juga lebih mudah dianalisis untuk mengidentifikasi tren proses, mendeteksi penyimpangan, dan memastikan hasil aplikasi powder coating memenuhi spesifikasi yang ditetapkan.

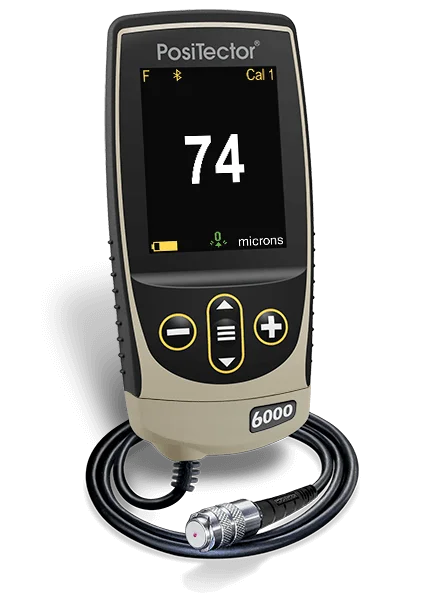

Rekomendasi alat Pengukuran powder coating sebelum curing: positector 6000

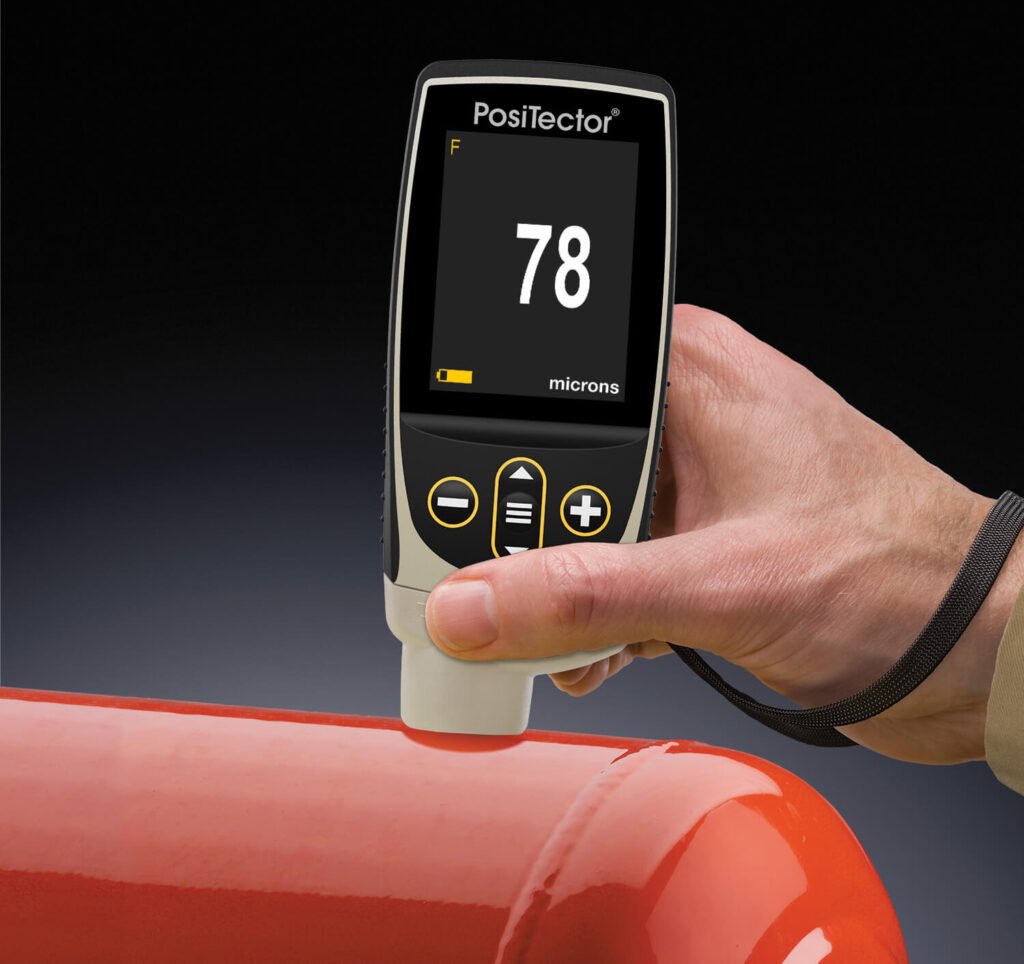

Alat pengukur ketebalan lapisan cat elektronik (Coating Thickness Gage) PosiTector 6000. Perangkat genggam canggih yang menggunakan prinsip magnetik dan arus eddy untuk mengukur ketebalan cat pada substrat logam ferrous dan non-ferrous secara akurat dan cepat.
Kesimpulan
Pengukuran powder coating sebelum curing memungkinkan operator melakukan koreksi lebih cepat sebelum coating masuk ke oven. Metode ini sangat penting untuk proses produksi kontinu karena dapat membantu mengurangi over-spray, scrap, rework, serta pemborosan material.
Sesuai ASTM D7378, pengukuran pre-cure dapat dilakukan menggunakan powder comb, electronic powder gage dengan probe khusus, atau instrumen ultrasonik non-contact. Untuk mendapatkan prediksi DFT yang akurat, metode yang hanya mengukur tinggi powder memerlukan faktor reduksi karena ketebalan powder dapat berkurang secara signifikan selama proses curing.
