Pengujian Anchor Bolt: Memahami Anchorage Force dan Pullout Force
Pengujian anchor bolt merupakan tahapan penting dalam memastikan kekuatan, keamanan, dan keandalan suatu struktur konstruksi. Salah satu parameter utama yang diuji adalah pullout force atau gaya tarik anchor bolt, yaitu kemampuan anchor bolt dalam menahan beban tarik tanpa mengalami kegagalan. Dengan daya tahan yang tinggi terhadap tekanan dan beban, anchor bolt berperan penting dalam menjaga stabilitas berbagai jenis konstruksi, mulai dari gedung bertingkat, jembatan, hingga terowongan dan fasilitas industri.
Selain pullout force, terdapat juga anchorage force atau gaya penjangkaran yang digunakan untuk mengevaluasi efektivitas ikatan antara anchor bolt dan material dasar, seperti beton. Kedua parameter ini memiliki fungsi yang berbeda, tetapi sama-sama berperan penting dalam menentukan performa dan keamanan sistem penjangkaran sesuai dengan standar konstruksi yang berlaku.
Pada artikel ini, Anda akan mempelajari perbedaan antara anchorage force dan pullout force, tujuan pengujian anchor bolt, metode pengujian yang umum digunakan, serta faktor-faktor yang memengaruhi hasil pengujian. Dengan memahami kedua parameter tersebut, Anda dapat memastikan pemasangan anchor bolt memenuhi persyaratan teknis dan memberikan kinerja yang optimal untuk jangka panjang.
Apa Itu Anchorage Force dan Pullout Force pada Pengujian Anchor Bolt?
Anchorage force adalah gaya penjangkaran yang menunjukkan seberapa kuat anchor bolt tertanam dan terikat pada material dasar, seperti beton, selama masa penggunaannya. Semakin besar nilai anchorage force, semakin kuat daya cengkeram anchor bolt sehingga mampu memberikan kestabilan dan keamanan struktur yang lebih baik. Nilai ini umumnya diperoleh melalui pengujian pullout (pullout test), yaitu metode pengujian yang mengukur gaya tarik maksimum yang dapat ditahan oleh satu anchor bolt sebelum mengalami kegagalan atau tercabut dari material dasar.
Sementara itu, pullout force adalah gaya tarik yang diperlukan untuk menarik anchor bolt hingga mencapai batas ketahanannya saat dilakukan proses pengujian. Dalam konteks manufaktur, pullout force juga dapat mengacu pada gaya yang dibutuhkan untuk mengatasi deformasi logam dan gesekan antara logam dengan dinding cetakan selama proses produksi. Pada aplikasi konstruksi, nilai pullout force digunakan sebagai indikator kemampuan anchor bolt dalam menahan beban tarik yang bekerja pada sistem penjangkaran.
Sebagai acuan dalam desain dan pengujian, nilai pullout force harus lebih kecil daripada anchorage force. Dengan demikian, sistem penjangkaran tetap memiliki kapasitas yang memadai untuk menahan beban kerja, menjaga keamanan struktur, serta memenuhi standar kualitas dan keselamatan konstruksi.
Tujuan Pengujian Tarik (Pullout Test) Anchor Bolt
Pengujian Pullout Force pada Anchor Bolt bertujuan untuk mengukur kemampuan material di sekitarnya, seperti beton, batuan, atau material dasar lainnya, dalam menahan gaya tarik yang bekerja pada anchor bolt. Pengujian ini juga digunakan untuk mengevaluasi kinerja keseluruhan sistem penjangkaran, termasuk interaksi antara anchor bolt, material pengikat (resin atau grout), dan material dasar tempat anchor bolt dipasang.
Secara umum, pengujian pullout anchor bolt dilakukan untuk menilai:
- Kapasitas penjangkaran (anchoring capacity) pada material dasar.
- Kesesuaian nilai anchorage force dengan spesifikasi dan persyaratan desain konstruksi.
- Kinerja sistem penjangkaran secara keseluruhan, yang meliputi anchor bolt, resin atau grout, serta material di sekitarnya dalam menahan beban tarik.
Pengujian Anchorage Force pada Anchor Bolt
Pengujian anchorage force pada anchor bolt dilakukan melalui pullout test untuk mengukur kekuatan penjangkaran anchor bolt yang telah terpasang pada material dasar, seperti beton atau batuan. Pengujian ini bertujuan memastikan bahwa anchor bolt mampu menahan beban tarik sesuai dengan spesifikasi desain serta memenuhi standar keselamatan konstruksi.
Prosedur Pengambilan Sampel
Dalam pelaksanaan pengujian pullout anchor bolt, jumlah sampel yang diuji umumnya tidak kurang dari 3% dari total anchor bolt yang terpasang.
Sebagai acuan, untuk setiap 300 anchor bolt yang dipasang pada atap atau dinding, dilakukan pengujian terhadap 1 set sampel yang terdiri dari 9 anchor bolt. Apabila jumlah anchor bolt yang terpasang kurang dari 300 buah, pengambilan sampel tetap mengacu pada ketentuan minimum tersebut.
Kriteria Penerimaan Pengujian
Hasil pengujian dinyatakan memenuhi persyaratan apabila nilai anchorage force mencapai atau melebihi 90% dari gaya penjangkaran yang direncanakan (design anchorage force).
Apabila terdapat satu atau lebih anchor bolt yang menghasilkan nilai anchorage force di bawah nilai desain, maka harus dilakukan pengujian ulang (retest) menggunakan sampel tambahan. Hasil pengujian baru dapat dinyatakan memenuhi persyaratan apabila seluruh sampel tambahan berhasil mencapai nilai yang telah ditentukan.
Sebaliknya, jika masih terdapat satu saja anchor bolt yang gagal memenuhi spesifikasi setelah pengujian ulang, maka kualitas pemasangan anchor bolt dinyatakan tidak memenuhi persyaratan. Dalam kondisi tersebut, penyebab kegagalan harus diidentifikasi dan dilakukan tindakan perbaikan (corrective action) sebelum pekerjaan dilanjutkan.
Dampak Ketidaksesuaian (Nonconformance)
Anchor bolt yang tidak memenuhi persyaratan pengujian dapat menimbulkan berbagai risiko serius terhadap keselamatan dan keandalan struktur, antara lain:
- Kegagalan struktur pada dinding penahan atau elemen struktural lainnya.
- Keruntuhan atap pada terowongan, tambang bawah tanah, atau konstruksi bawah tanah lainnya.
- Menurunnya stabilitas dan umur layanan struktur.
- Meningkatnya risiko kecelakaan kerja serta kerusakan konstruksi.
Tips Praktis Melakukan Pengujian Pullout Anchor Bolt
Untuk memperoleh hasil pengujian pullout anchor bolt yang akurat sekaligus menjaga efisiensi pelaksanaan proyek, beberapa hal berikut perlu diperhatikan:
- Pastikan anchor bolt telah dipasang sesuai spesifikasi desain dan prosedur pemasangan.
- Gunakan alat uji pullout yang telah dikalibrasi secara berkala.
- Lakukan pengujian sesuai standar dan prosedur yang berlaku.
- Tentukan jumlah sampel yang representatif agar hasil pengujian mencerminkan kondisi lapangan.
- Dokumentasikan seluruh hasil pengujian sebagai bagian dari proses kontrol mutu (quality control) dan jaminan mutu (quality assurance).

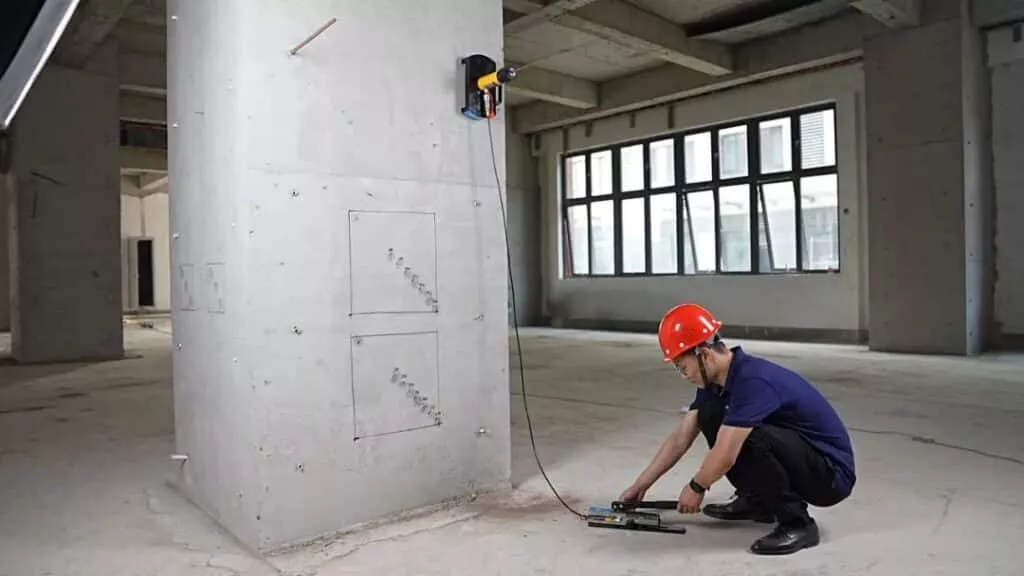

Kepatuhan terhadap Standar Konstruksi
Agar pengujian pullout anchor bolt memberikan hasil yang akurat dan dapat diandalkan, pemasangan anchor bolt harus memenuhi spesifikasi desain serta standar konstruksi yang berlaku. Beberapa aspek penting yang perlu diperhatikan meliputi panjang penanaman (anchorage length) dan kualitas serta kelengkapan proses grouting sebagai material pengikat.
Panjang Anchor Bolt
Pada saat pengujian pullout, panjang anchor bolt yang terekspos (bagian yang berada di luar permukaan material) sebaiknya dipertahankan dalam kisaran 40–45 cm. Panjang yang sesuai akan membantu memastikan distribusi beban yang optimal selama pengujian sehingga hasil yang diperoleh lebih akurat dan mencerminkan kondisi sebenarnya.

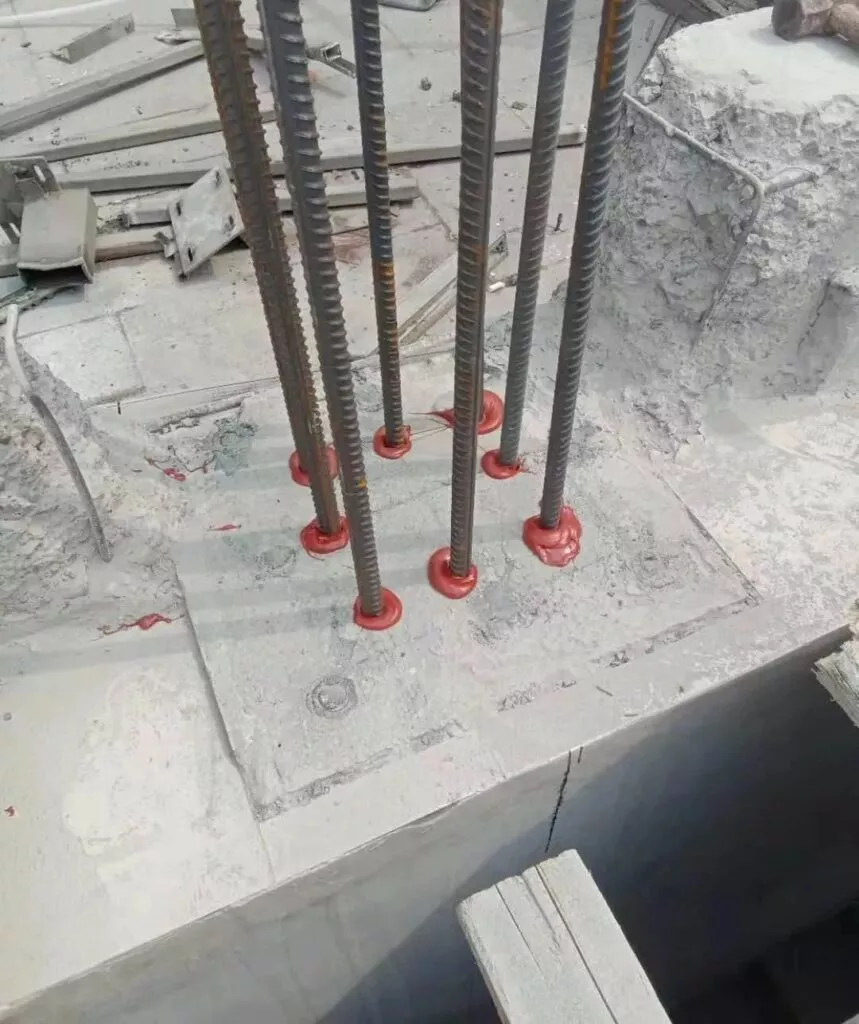

Dasar Pengujian
Pada pengujian pullout anchor bolt yang dipasang pada lereng, perlu disiapkan alas pengujian dari beton berbentuk persegi dengan ukuran sisi 40 cm, ketebalan 10 cm, serta lubang di bagian tengah berdiameter 5–6 cm. Alas pengujian ini harus dipasang tegak lurus (90°) terhadap sumbu anchor bolt agar beban tarik dapat diterapkan secara merata dan hasil pengujian lebih akurat.
Sementara itu, untuk anchor bolt yang dipasang pada formasi batuan yang stabil, alas beton dapat diganti dengan pelat baja (steel plate) yang memiliki kekuatan dan kekakuan yang memadai. Penggunaan pelat baja bertujuan memberikan tumpuan yang stabil selama proses pengujian tanpa memengaruhi hasil pengukuran pullout force maupun anchorage force.
Kriteria Pengujian
Dalam pengujian pullout anchor bolt, pengambilan sampel dilakukan secara representatif untuk memastikan kualitas pemasangan memenuhi spesifikasi desain. Umumnya, setiap 300 anchor bolt yang terpasang dilakukan pengujian terhadap satu kelompok yang terdiri dari 3 anchor bolt. Apabila jumlah anchor bolt yang dipasang kurang dari 300 buah, pengujian tetap dilakukan pada 1 kelompok yang terdiri dari 3 anchor bolt sebagai sampel minimum.
Metode pengambilan sampel ini bertujuan untuk mengevaluasi kualitas sistem penjangkaran secara menyeluruh sekaligus memastikan setiap anchor bolt memiliki kemampuan menahan beban tarik sesuai dengan persyaratan desain dan standar konstruksi yang berlaku.
Penyediaan Anchor Bolt Cadangan
Sebelum pelaksanaan pengujian pullout, disarankan untuk menyediakan anchor bolt cadangan dalam jumlah yang memadai sesuai spesifikasi proyek dan kebutuhan pengambilan sampel. Ketersediaan anchor bolt cadangan sangat penting apabila diperlukan pengujian ulang (retest) atau pengujian tambahan.
Selain itu, pastikan terdapat bagian anchor bolt yang terekspos dengan panjang yang memadai untuk pemasangan alat uji. Kurangnya bagian anchor bolt yang terbuka dapat menghambat proses pengujian, memengaruhi akurasi hasil, bahkan menyebabkan pengujian tidak dapat dilakukan sesuai prosedur.
Evaluasi Gaya Tarik (Pullout Force) Anchor Bolt
Evaluasi pullout force umumnya dilakukan oleh inspektor independen (third-party inspector) untuk memastikan hasil pengujian bersifat objektif dan sesuai dengan standar yang berlaku. Oleh karena itu, selama proses konstruksi, pemasangan anchor bolt harus mengikuti spesifikasi teknis agar proses pengujian pullout anchor bolt dapat berjalan dengan lancar dan menghasilkan data yang akurat.
Untuk setiap kelompok yang terdiri dari 3 anchor bolt, hasil pengujian harus memenuhi kriteria berikut:
- Rata-rata nilai pullout force harus sama dengan atau lebih besar dari nilai pullout force yang telah ditetapkan dalam desain.
- Nilai pullout force terendah dari ketiga sampel tidak boleh kurang dari 90% dari nilai desain.
Pemenuhan kriteria tersebut menjadi indikator bahwa sistem penjangkaran memiliki kapasitas yang memadai untuk menahan beban tarik sesuai dengan persyaratan desain. Sebaliknya, apabila hasil pengujian tidak memenuhi kriteria, diperlukan evaluasi lebih lanjut serta tindakan perbaikan sebelum struktur dinyatakan layak digunakan.
Pelaksanaan pengujian pullout anchor bolt yang dilakukan sesuai prosedur merupakan bagian penting dari quality assurance (QA) dan quality control (QC). Pengujian ini membantu memastikan kualitas pemasangan anchor bolt, meningkatkan keandalan sistem penjangkaran, serta menjaga integritas dan keamanan struktur dalam jangka panjang.

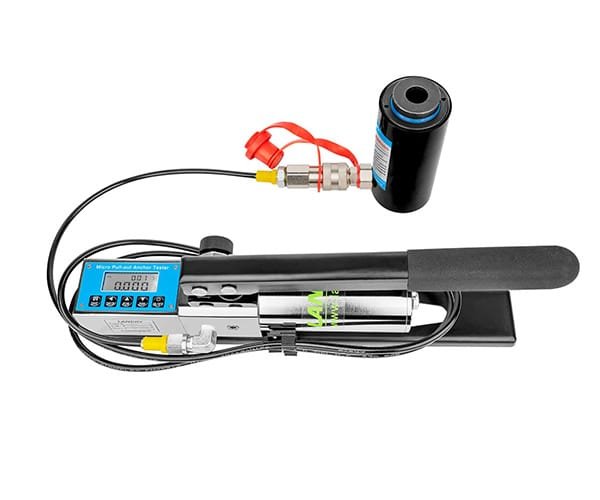

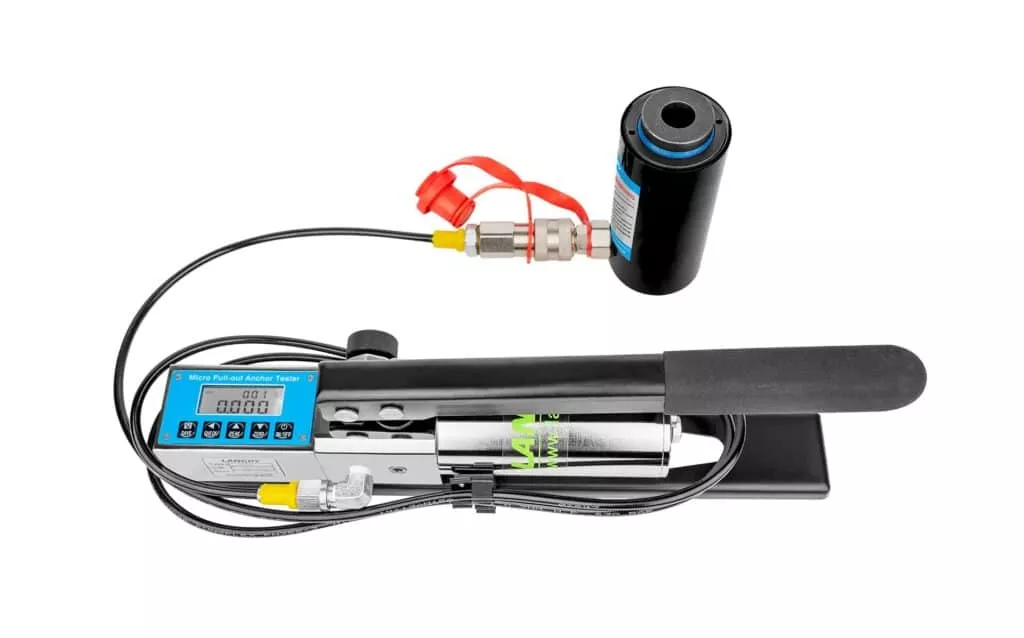

Rekomendasi: Alat Uji Tarik Angkur | Anchor Pull-Out Tester APT50
LANGRY APT50 Anchor Pull-out Tester merupakan alat yang digunakan untuk menguji gaya angkur (anchorinhttps://intilogger.com/product/alat-uji-tarik-angkur-anchor-pull-out-tester-apt50-langry/g force) pada berbagai jenis angkur, tulangan baja (rebar), baut ekspansi (expansion bolt), dan komponen penjangkaran lainnya. Selain itu, alat ini juga dapat digunakan untuk menguji kekuatan tarik dinding tirai kaca (glass curtain wall) secara langsung di lapangan.
Kesimpulan
Pengujian pullout anchor bolt dan evaluasi anchorage force merupakan langkah penting dalam memastikan keamanan, kualitas, dan keandalan suatu struktur konstruksi. Kedua metode pengujian ini membantu memverifikasi bahwa sistem penjangkaran mampu menahan beban sesuai dengan spesifikasi desain serta memenuhi standar konstruksi yang berlaku.
Dengan memahami perbedaan antara anchorage force dan pullout force, serta menerapkan prosedur pengujian anchor bolt sesuai standar, para insinyur, kontraktor, dan pelaksana proyek dapat memastikan sistem penjangkaran bekerja secara optimal. Hal ini tidak hanya meningkatkan kualitas konstruksi, tetapi juga memperpanjang umur layanan struktur dan mengurangi risiko kegagalan akibat beban maupun kondisi operasional di lapangan.
Melalui pelaksanaan pullout test yang tepat dan terdokumentasi dengan baik, setiap proyek konstruksi dapat memperoleh sistem anchor bolt yang lebih kuat, andal, dan mampu memberikan kinerja maksimal dalam menghadapi berbagai kondisi pembebanan sepanjang masa layan struktur.
