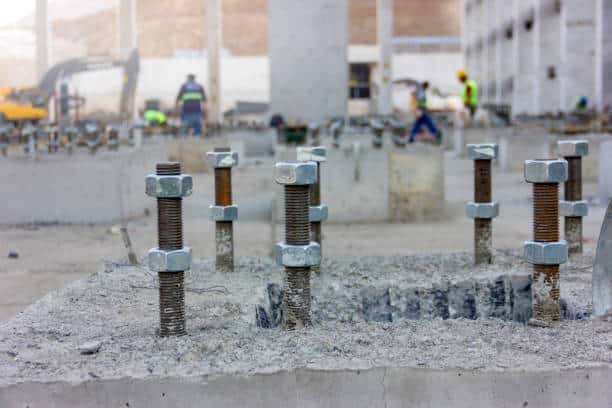

Anchor bolt merupakan salah satu komponen penting dalam dunia konstruksi yang berfungsi untuk mengikat dan menghubungkan berbagai elemen struktur dengan beton. Komponen ini banyak digunakan pada pemasangan kolom baja, railing, mesin industri, pipa, rangka baja, hingga berbagai aplikasi konstruksi lainnya yang membutuhkan sambungan kuat dan aman.
Namun, dengan banyaknya jenis anchor bolt yang tersedia di pasaran, memilih produk yang tepat tidak selalu mudah. Setiap jenis anchor memiliki karakteristik, kapasitas beban, dan metode pemasangan yang berbeda sehingga harus disesuaikan dengan kebutuhan proyek. Kesalahan dalam pemilihan atau pemasangan anchor bolt dapat menyebabkan sambungan menjadi kurang kuat, berisiko lepas, bahkan mengancam keamanan struktur.
Oleh karena itu, pengujian anchor bolt pada beton (Anchor Bolt Concrete Testing) menjadi langkah penting untuk memastikan bahwa anchor telah terpasang dengan benar dan mampu menahan beban sesuai dengan spesifikasi desain. Melalui proses pengujian ini, kualitas pemasangan serta kekuatan ikatan antara anchor bolt dan beton dapat dievaluasi secara akurat sebelum struktur digunakan.
Apa Itu Baut Jangkar?
Bayangkan membangun sebuah gedung tanpa pondasi yang kuat. Tentu bangunan tersebut tidak akan mampu berdiri dengan kokoh. Begitu pula dalam konstruksi, anchor bolt beton berperan sebagai penghubung utama antara suatu komponen dengan struktur beton sehingga tercipta sambungan yang kuat, stabil, dan aman.
Mulai dari pemasangan kolom baja pada gedung bertingkat, mesin industri, railing tangga, pagar, hingga berbagai instalasi lainnya, anchor bolt memastikan setiap komponen tetap berada pada posisinya meskipun menerima beban statis maupun dinamis.

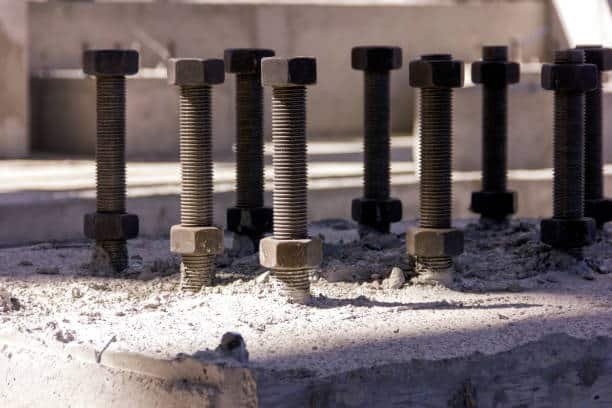

Secara umum, anchor bolt adalah baut pengikat berkekuatan tinggi yang dipasang pada beton untuk menghubungkan elemen struktur atau peralatan dengan pondasi beton. Baut ini dirancang agar mampu menahan gaya tarik, gaya geser, maupun kombinasi keduanya sehingga struktur tetap kokoh dan aman digunakan.

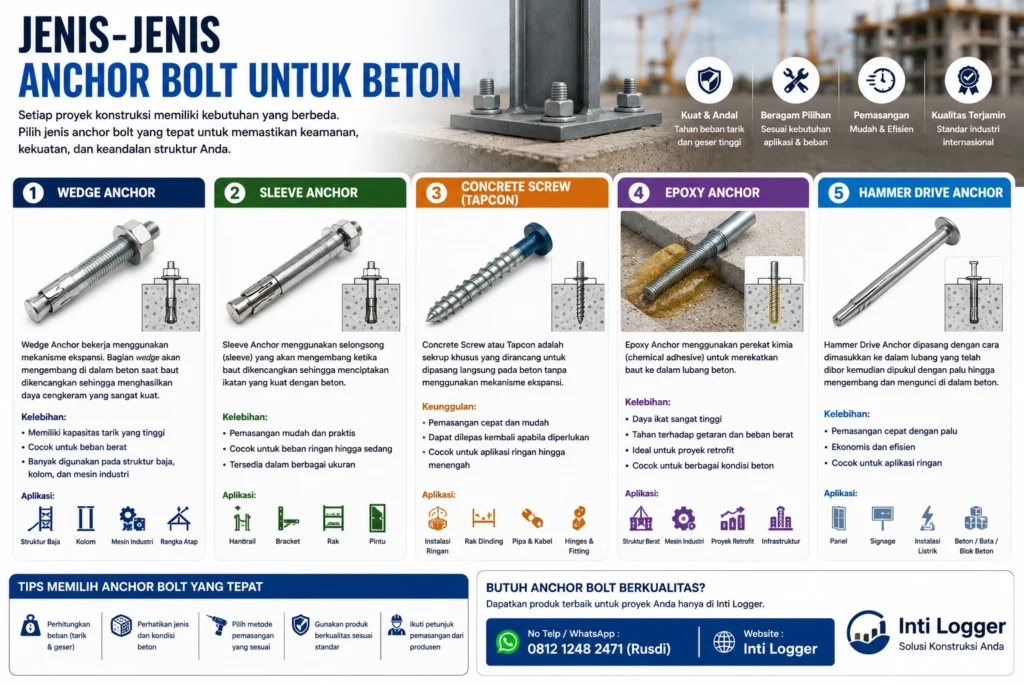

Jenis-Jenis Anchor Bolt untuk Beton
Setiap proyek konstruksi memiliki kebutuhan yang berbeda. Oleh karena itu, tersedia berbagai jenis anchor bolt beton yang dirancang sesuai kapasitas beban, metode pemasangan, dan aplikasi tertentu.
1. Wedge Anchor
Wedge Anchor merupakan salah satu jenis anchor bolt yang paling banyak digunakan pada aplikasi struktural. Anchor ini bekerja menggunakan mekanisme ekspansi, di mana bagian wedge akan mengembang di dalam beton saat baut dikencangkan sehingga menghasilkan daya cengkeram yang sangat kuat.
Kelebihan:
- Memiliki kapasitas tarik yang tinggi.
- Cocok untuk beban berat.
- Banyak digunakan pada struktur baja, kolom, dan mesin industri.
2. Sleeve Anchor
Sleeve Anchor menggunakan selongsong (sleeve) yang akan mengembang ketika baut dikencangkan sehingga menciptakan ikatan yang kuat dengan beton.
Jenis ini umumnya digunakan untuk aplikasi dengan beban ringan hingga sedang, seperti pemasangan:
- Handrail
- Bracket
- Rak
- Pintu
- Perlengkapan bangunan lainnya
3. Concrete Screw (Tapcon)
Concrete Screw atau Tapcon adalah sekrup khusus yang dirancang untuk dipasang langsung pada beton tanpa menggunakan mekanisme ekspansi.
Keunggulannya meliputi:
- Pemasangan cepat dan mudah.
- Dapat dilepas kembali apabila diperlukan.
- Cocok untuk aplikasi ringan hingga menengah.
4. Epoxy Anchor
Epoxy Anchor menggunakan perekat kimia (chemical adhesive) untuk merekatkan baut ke dalam lubang beton.
Jenis anchor ini menawarkan daya ikat yang sangat tinggi sehingga ideal digunakan pada:
- Beban berat
- Struktur yang menerima getaran tinggi
- Proyek retrofit
- Pemasangan mesin industri
- Infrastruktur dan konstruksi skala besar
5. Hammer Drive Anchor
Hammer Drive Anchor dipasang dengan cara dimasukkan ke dalam lubang yang telah dibor kemudian dipukul menggunakan palu hingga mengembang dan mengunci di dalam beton.
Jenis ini umumnya digunakan untuk aplikasi ringan seperti:
- Pemasangan panel
- Signage
- Instalasi listrik
- Pengikat pada beton, bata, maupun blok beton
Hammer Drive Anchor menawarkan proses pemasangan yang cepat dan praktis sehingga banyak digunakan untuk pekerjaan instalasi sederhana.
Memilih Baut Jangkar Beton Yang Tepat
Memilih anchor bolt yang tepat sama pentingnya dengan memilih alat yang sesuai untuk suatu pekerjaan. Kesalahan dalam memilih jenis anchor dapat menyebabkan sambungan menjadi kurang kuat, mengurangi keamanan struktur, bahkan berpotensi menimbulkan kegagalan konstruksi. Oleh karena itu, sebelum menentukan jenis anchor bolt yang akan digunakan, perhatikan beberapa faktor berikut.
1. Kapasitas Beban (Load Requirements)
Kapasitas beban merupakan faktor terpenting dalam memilih anchor bolt beton. Tentukan terlebih dahulu beban yang harus ditahan oleh anchor, baik berupa gaya tarik, gaya geser, maupun kombinasi keduanya.
Misalnya, anchor untuk memasang rak dinding tentu memiliki spesifikasi yang berbeda dengan anchor yang digunakan untuk menopang kolom baja atau mesin industri. Selalu mengacu pada spesifikasi dari produsen dan pilih anchor dengan kapasitas yang melebihi beban kerja untuk memberikan faktor keamanan yang memadai.
2. Jenis dan Kondisi Beton
Tidak semua beton memiliki karakteristik yang sama. Umur beton, mutu beton, serta kondisi permukaan sangat memengaruhi kemampuan anchor dalam menahan beban.
Beton yang retak, rapuh, atau memiliki kuat tekan rendah umumnya menghasilkan daya ikat yang lebih kecil dibandingkan beton yang masih dalam kondisi baik. Jika kondisi beton diragukan, lakukan inspeksi atau pengujian terlebih dahulu sebelum pemasangan anchor bolt.
3. Kondisi Lingkungan
Lingkungan pemasangan juga harus menjadi pertimbangan utama. Paparan air, kelembapan tinggi, bahan kimia, maupun suhu ekstrem dapat mempercepat korosi pada anchor bolt.
Untuk area luar ruangan atau wilayah pesisir yang memiliki kadar garam tinggi, disarankan menggunakan anchor bolt berbahan stainless steel atau material antikarat lainnya agar umur pakai lebih panjang.
4. Jarak Antar Anchor dan Jarak dari Tepi Beton
Pemasangan anchor yang terlalu berdekatan atau terlalu dekat dengan tepi beton dapat meningkatkan risiko retak dan menurunkan kekuatan sambungan.
Ikuti selalu rekomendasi dari produsen mengenai spacing (jarak antar anchor) dan edge distance (jarak dari tepi beton) agar performa anchor tetap optimal dan struktur tetap aman.
5. Metode Pemasangan
Setiap jenis anchor memiliki metode instalasi yang berbeda. Beberapa tipe dapat dipasang dengan mudah menggunakan peralatan standar, sementara jenis tertentu, seperti Epoxy Anchor, memerlukan proses pencampuran bahan kimia dan teknik pemasangan khusus.
Pilih jenis anchor yang sesuai dengan kebutuhan proyek, peralatan yang tersedia, serta tingkat keahlian tenaga kerja agar proses instalasi berjalan dengan aman dan efisien.
LANGRY Pull-Out Tester untuk Pengujian Anchor Bolt
Dalam dunia konstruksi, keamanan struktur merupakan prioritas utama. Memastikan bahwa anchor bolt mampu menahan beban sesuai desain sangat penting untuk mencegah kegagalan sambungan yang dapat menimbulkan kerugian maupun risiko keselamatan.
Untuk memenuhi kebutuhan tersebut, LANGRY menghadirkan Pull-Out Tester, alat profesional yang dirancang untuk melakukan pengujian tarik anchor bolt (Anchor Bolt Pull-Out Test) secara akurat, cepat, dan andal.
Mengapa Memilih Pull-Out Tester dari LANGRY?
Konstruksi Kokoh dan Tahan Lama
Pull-Out Tester LANGRY dibuat menggunakan baja berkekuatan tinggi sehingga mampu bertahan dalam kondisi kerja yang berat di lapangan. Material berkualitas memastikan alat tetap stabil meskipun digunakan secara berulang untuk pengujian dengan beban tinggi.
Akurasi Pengujian Tinggi
Berkat desain yang presisi, Pull-Out Tester LANGRY mampu memberikan hasil pengukuran yang konsisten dan akurat. Bahkan saat menerima tekanan tinggi, alat tetap mempertahankan stabilitas sehingga hasil pengujian benar-benar mencerminkan kekuatan sambungan anchor bolt.
Sistem Hidrolik Presisi
Silinder hidrolik dan katup satu arah (one-way valve) dirancang dengan tingkat presisi tinggi untuk menjaga tekanan tetap stabil sekaligus mencegah kebocoran oli selama proses pengujian.
Dengan sistem ini, setiap hasil Pull-Out Test menjadi lebih akurat dan dapat dipercaya.
Memberikan Kepercayaan dalam Setiap Pengujian
Melalui pengujian yang akurat, potensi kelemahan pada pemasangan anchor bolt dapat diketahui sejak awal. Hal ini membantu mencegah kerusakan struktur, mengurangi risiko kecelakaan, serta menghindari biaya perbaikan yang lebih besar di kemudian hari.
Efisien untuk Pengujian di Lapangan
Pull-Out Tester LANGRY dirancang agar proses inspeksi menjadi lebih cepat dan mudah.
Beberapa fitur unggulannya meliputi:
- Kapasitas penyimpanan hingga 500 data pengujian.
- Koreksi data otomatis untuk meningkatkan akurasi hasil.
- Layar LCD yang jelas dan mudah dibaca.
- Konsumsi daya yang sangat rendah sehingga alat dapat digunakan lebih lama tanpa sering mengganti baterai.
Dengan berbagai fitur tersebut, proses dokumentasi dan analisis hasil pengujian menjadi lebih praktis sehingga produktivitas pekerjaan di lapangan dapat meningkat.
Menggunakan Pull-Out Tester LANGRY membantu memastikan bahwa setiap pemasangan anchor bolt telah memenuhi standar keamanan dan kualitas yang dibutuhkan. Dengan hasil pengujian yang akurat, Anda dapat membangun dengan lebih percaya diri sekaligus menjaga keandalan struktur dalam jangka panjang.
Memilih anchor bolt yang tepat sama pentingnya dengan memilih alat yang sesuai untuk suatu pekerjaan. Kesalahan dalam memilih jenis anchor dapat menyebabkan sambungan menjadi kurang kuat, mengurangi keamanan struktur, bahkan berpotensi menimbulkan kegagalan konstruksi. Oleh karena itu, sebelum menentukan jenis anchor bolt yang akan digunakan, perhatikan beberapa faktor berikut.
1. Kapasitas Beban (Load Requirements)
Kapasitas beban merupakan faktor terpenting dalam memilih anchor bolt beton. Tentukan terlebih dahulu beban yang harus ditahan oleh anchor, baik berupa gaya tarik, gaya geser, maupun kombinasi keduanya.
Misalnya, anchor untuk memasang rak dinding tentu memiliki spesifikasi yang berbeda dengan anchor yang digunakan untuk menopang kolom baja atau mesin industri. Selalu mengacu pada spesifikasi dari produsen dan pilih anchor dengan kapasitas yang melebihi beban kerja untuk memberikan faktor keamanan yang memadai.
2. Jenis dan Kondisi Beton
Tidak semua beton memiliki karakteristik yang sama. Umur beton, mutu beton, serta kondisi permukaan sangat memengaruhi kemampuan anchor dalam menahan beban.
Beton yang retak, rapuh, atau memiliki kuat tekan rendah umumnya menghasilkan daya ikat yang lebih kecil dibandingkan beton yang masih dalam kondisi baik. Jika kondisi beton diragukan, lakukan inspeksi atau pengujian terlebih dahulu sebelum pemasangan anchor bolt.
3. Kondisi Lingkungan
Lingkungan pemasangan juga harus menjadi pertimbangan utama. Paparan air, kelembapan tinggi, bahan kimia, maupun suhu ekstrem dapat mempercepat korosi pada anchor bolt.
Untuk area luar ruangan atau wilayah pesisir yang memiliki kadar garam tinggi, disarankan menggunakan anchor bolt berbahan stainless steel atau material antikarat lainnya agar umur pakai lebih panjang.
4. Jarak Antar Anchor dan Jarak dari Tepi Beton
Pemasangan anchor yang terlalu berdekatan atau terlalu dekat dengan tepi beton dapat meningkatkan risiko retak dan menurunkan kekuatan sambungan.
Ikuti selalu rekomendasi dari produsen mengenai spacing (jarak antar anchor) dan edge distance (jarak dari tepi beton) agar performa anchor tetap optimal dan struktur tetap aman.
5. Metode Pemasangan
Setiap jenis anchor memiliki metode instalasi yang berbeda. Beberapa tipe dapat dipasang dengan mudah menggunakan peralatan standar, sementara jenis tertentu, seperti Epoxy Anchor, memerlukan proses pencampuran bahan kimia dan teknik pemasangan khusus.
Pilih jenis anchor yang sesuai dengan kebutuhan proyek, peralatan yang tersedia, serta tingkat keahlian tenaga kerja agar proses instalasi berjalan dengan aman dan efisien.
Rekomendasi alat uji kekuatan tarik dari anchor: Anchor Pull-Out Tester APT 500/1000
Tingkatkan ketepatan pengujian dengan Anchor Bolt Pull-out Tester APT500/1000. Alat ini serbaguna, andal, dan sangat cocok untuk menguji gaya angkur pada berbagai komponen konstruksi.
- Tersedia dalam pilihan kapasitas tinggi: 50 ton (50T) dan 100 ton (100T).
- Pengukuran gaya yang akurat untuk menghasilkan pengujian yang presisi.
- Konstruksi yang kokoh dan tahan lama untuk digunakan pada lingkungan kerja yang berat.
Kesimpulan
Pengujian anchor bolt pada beton merupakan langkah penting untuk memastikan setiap sambungan memiliki kekuatan dan keamanan yang sesuai dengan kebutuhan struktur. Dengan memilih jenis anchor bolt yang tepat, memperhatikan kapasitas beban, kondisi beton, lingkungan pemasangan, serta metode instalasi yang benar, risiko kegagalan sambungan dapat diminimalkan secara signifikan.
Selain itu, melakukan Anchor Bolt Pull-Out Test menggunakan peralatan yang akurat menjadi cara terbaik untuk memverifikasi bahwa anchor bolt telah terpasang dengan benar dan mampu menahan beban sesuai spesifikasi desain. Pengujian ini tidak hanya meningkatkan kualitas konstruksi, tetapi juga membantu menjaga keselamatan pengguna serta memperpanjang umur layanan struktur.
