Apa Prinsip Kerja Rebar Scanner?
Rebar Scanner merupakan alat inspeksi Non-Destructive Testing (NDT) yang digunakan untuk mendeteksi posisi, distribusi, arah, diameter tulangan, serta ketebalan lapisan pelindung beton (concrete cover) pada struktur beton bertulang.
Alat ini memungkinkan pengguna mengetahui lokasi tulangan yang berada di dalam beton tanpa perlu membongkar atau merusak struktur. Selain mendeteksi tulangan baja, Rebar Scanner juga mampu menemukan objek logam lain yang tertanam di dalam beton, seperti kabel listrik, pipa logam, maupun instalasi utilitas lainnya.
Melakukan pemindaian sebelum proses pengeboran, pemotongan, atau pekerjaan konstruksi lainnya dapat membantu menghindari kerusakan pada tulangan maupun utilitas yang tersembunyi. Dengan demikian, risiko kecelakaan kerja dapat diminimalkan sekaligus meningkatkan efisiensi pelaksanaan proyek.
Karena kemampuannya tersebut, Rebar Scanner menjadi salah satu alat penting dalam proses quality control, inspeksi struktur, serta pengawasan mutu konstruksi beton bertulang.

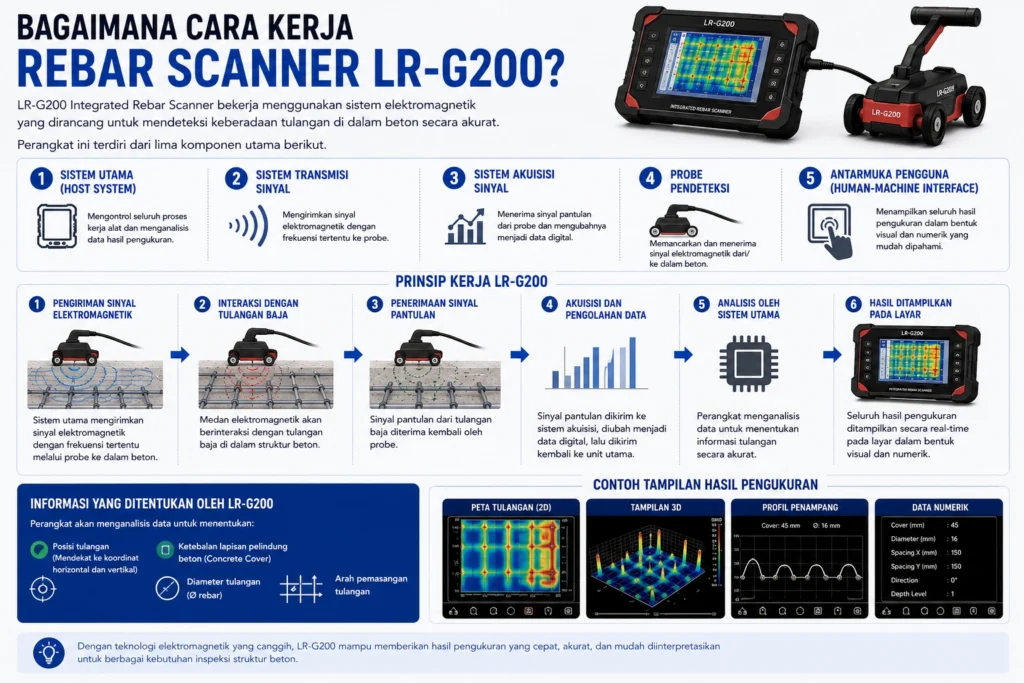

Bagaimana Cara Kerja Rebar Scanner LR-G200?
LR-G200 Integrated Rebar Scanner bekerja menggunakan sistem elektromagnetik yang dirancang untuk mendeteksi keberadaan tulangan di dalam beton secara akurat.
Secara umum, perangkat ini terdiri dari lima komponen utama, yaitu:
- Sistem utama (host system)
- Sistem transmisi sinyal
- Sistem akuisisi sinyal
- Probe pendeteksi
- Antarmuka pengguna (human-machine interface)
Saat alat dioperasikan, sistem utama akan mengirimkan sinyal elektromagnetik dengan frekuensi tertentu menuju probe.
Ketika probe berada di atas permukaan beton, medan elektromagnetik akan berinteraksi dengan tulangan baja di dalam struktur. Sinyal pantulan yang diterima kemudian diproses oleh sistem akuisisi dan dikirim kembali ke unit utama.
Selanjutnya, perangkat akan menganalisis data tersebut untuk menentukan:
- Posisi tulangan
- Ketebalan lapisan pelindung beton (concrete cover)
- Diameter tulangan
- Arah pemasangan tulangan
Seluruh hasil pengukuran ditampilkan secara real-time sehingga proses inspeksi menjadi lebih cepat dan akurat.
Pentingnya Melakukan Pemindaian Tulangan Beton
Ketebalan lapisan pelindung beton memiliki pengaruh besar terhadap umur layanan struktur beton bertulang.
Apabila tulangan mengalami korosi, volume karat akan bertambah sehingga menimbulkan tekanan pada lapisan beton di sekitarnya. Akibatnya, beton dapat mengalami retak, memungkinkan air maupun kelembapan masuk hingga mempercepat proses korosi tulangan.
Jika kondisi tersebut dibiarkan, kekuatan struktur akan terus menurun dan berpotensi menyebabkan kerusakan serius pada bangunan.
Dengan menggunakan Rebar Scanner, ketebalan concrete cover dapat diperiksa untuk memastikan telah sesuai dengan spesifikasi desain maupun standar konstruksi.
Pemeriksaan ini memberikan berbagai manfaat, antara lain:
- Melindungi tulangan dari risiko korosi.
- Memperlambat proses karbonasi beton mencapai permukaan tulangan.
- Memperpanjang umur layanan struktur beton.
- Memastikan kualitas pekerjaan konstruksi sesuai standar.
Untuk bangunan yang berada pada lingkungan agresif, seperti kawasan industri, wilayah pesisir, atau area dengan kandungan gas korosif tinggi, ketebalan lapisan pelindung beton biasanya dirancang lebih besar guna meningkatkan ketahanan struktur terhadap korosi.
Cara Mengoperasikan Rebar Cover Meter
Berikut langkah-langkah dasar penggunaan Rebar Cover Meter.
1. Hubungkan Perangkat
Sambungkan unit utama dengan probe menggunakan kabel sinyal, kemudian kencangkan baut pengunci konektor.
Apabila probe diganti, pastikan sambungan telah terpasang dengan benar sebelum alat dinyalakan agar sistem dapat mengenali jenis probe yang digunakan.
2. Nyalakan Alat dan Atur Parameter
Tekan tombol ON/OFF untuk menyalakan perangkat.
Setelah menu utama muncul, lakukan pengaturan diameter tulangan sesuai spesifikasi yang akan diperiksa.
3. Lakukan Zero Calibration
Angkat probe dan posisikan minimal 30 cm dari permukaan beton maupun benda logam lainnya.
Selanjutnya lakukan proses zero reset untuk memastikan pembacaan awal berada pada posisi nol sehingga hasil pengukuran tetap akurat.
4. Lakukan Pemindaian Tulangan
Tempatkan probe sejajar dengan arah tulangan pada permukaan beton.
Gerakkan probe secara perlahan ke arah yang tegak lurus terhadap posisi tulangan.
Saat probe mendekati tulangan:
- indikator sinyal akan meningkat,
- nilai ketebalan lapisan pelindung beton akan menurun.
Ketika pusat probe tepat berada di atas tulangan, indikator akan menunjukkan nilai maksimum dan alat akan menampilkan ketebalan concrete cover.
Lakukan pengukuran minimal dua kali pada titik yang sama untuk memastikan hasil tetap konsisten.
Setelah itu, beri tanda pada posisi tulangan dan lanjutkan pengukuran pada tulangan berikutnya.

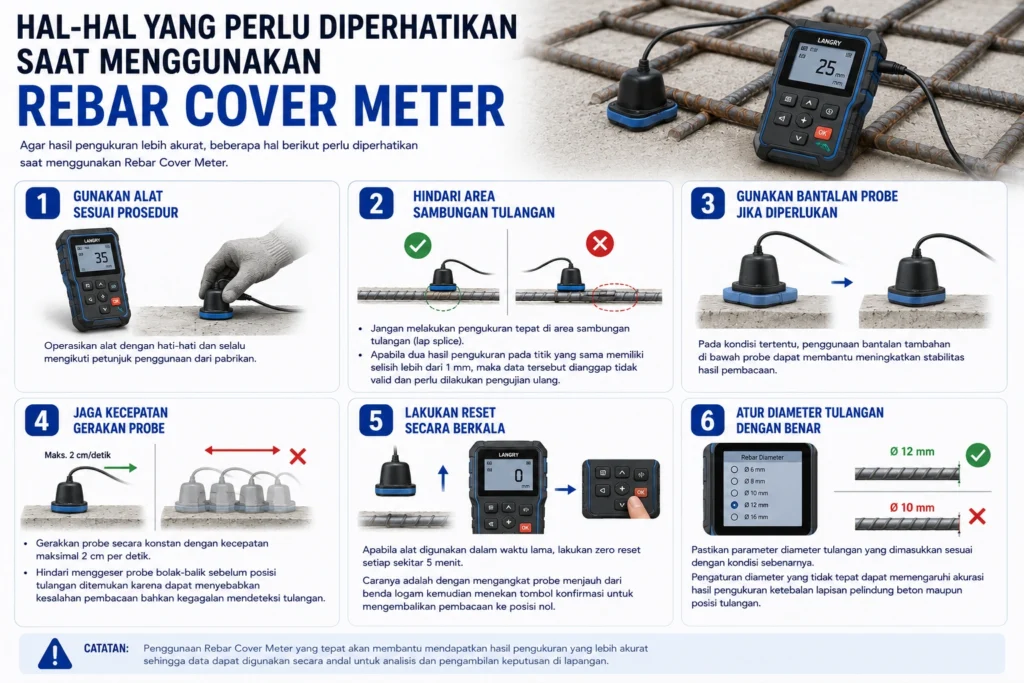

Hal-Hal yang Perlu Diperhatikan Saat Menggunakan Rebar Cover Meter
Agar hasil pengukuran lebih akurat, beberapa hal berikut perlu diperhatikan.
Gunakan Alat Sesuai Prosedur
Operasikan alat dengan hati-hati dan selalu mengikuti petunjuk penggunaan dari pabrikan.
Hindari Area Sambungan Tulangan
Jangan melakukan pengukuran tepat di area sambungan tulangan (lap splice).
Apabila dua hasil pengukuran pada titik yang sama memiliki selisih lebih dari 1 mm, maka data tersebut dianggap tidak valid dan perlu dilakukan pengujian ulang.
Gunakan Bantalan Probe Jika Diperlukan
Pada kondisi tertentu, penggunaan bantalan tambahan di bawah probe dapat membantu meningkatkan stabilitas hasil pembacaan.
Jaga Kecepatan Gerakan Probe
Gerakkan probe secara konstan dengan kecepatan maksimal 2 cm per detik.
Hindari menggeser probe bolak-balik sebelum posisi tulangan ditemukan karena dapat menyebabkan kesalahan pembacaan bahkan kegagalan mendeteksi tulangan.
Lakukan Reset Secara Berkala
Apabila alat digunakan dalam waktu lama, lakukan zero reset setiap sekitar 5 menit.
Caranya adalah dengan mengangkat probe menjauh dari benda logam kemudian menekan tombol konfirmasi untuk mengembalikan pembacaan ke posisi nol.
Atur Diameter Tulangan dengan Benar
Pastikan parameter diameter tulangan yang dimasukkan sesuai dengan kondisi sebenarnya.
Pengaturan diameter yang tidak tepat dapat memengaruhi akurasi hasil pengukuran ketebalan lapisan pelindung beton maupun posisi tulangan.
Rekomendasi alat untuk mengukur Ketebalan lapisan pelindung beton: Rebar Scanner RS250
RS250 Rebar Scanner adalah peralatan pengujian tidak merusak (Non-Destructive Testing/NDT) portabel dan cerdas yang terutama digunakan untuk inspeksi struktur beton bertulang. Alat ini mampu mendeteksi secara akurat ketebalan lapisan pelindung tulangan (cover concrete) serta memperkirakan diameter tulangan yang berada di dalam beton bertulang. Selain itu, alat ini juga dapat menganalisis distribusi tulangan dengan tepat.
Kesimpulan
Rebar Scanner merupakan salah satu alat Non-Destructive Testing (NDT) yang sangat penting dalam proses inspeksi dan pengendalian mutu struktur beton bertulang. Dengan kemampuan mendeteksi posisi, arah, diameter tulangan, serta ketebalan lapisan pelindung beton (concrete cover) tanpa merusak struktur, alat ini membantu memastikan pekerjaan konstruksi berjalan lebih aman, efisien, dan sesuai dengan standar yang berlaku.
Selain digunakan untuk menemukan tulangan baja, Rebar Scanner juga mampu mendeteksi kabel listrik, pipa logam, dan berbagai utilitas yang tertanam di dalam beton. Hal ini membantu mengurangi risiko kerusakan saat proses pengeboran, pemotongan, maupun renovasi sehingga potensi kecelakaan kerja dan biaya perbaikan dapat diminimalkan.
