Tahukah Anda bahwa kekuatan suatu struktur beton bertulang tidak hanya ditentukan oleh kualitas baja tulangan atau mutu campuran beton? Salah satu faktor yang sering diabaikan, tetapi memiliki peran yang sangat penting, adalah ketebalan selimut beton (concrete cover thickness).
Selimut beton merupakan lapisan pelindung yang menyelimuti baja tulangan dan berfungsi sebagai garis pertahanan pertama terhadap korosi, paparan api, kelembapan, serta berbagai pengaruh lingkungan yang dapat menurunkan umur dan kekuatan struktur. Meskipun terlihat sederhana, ketebalan selimut beton yang sesuai sangat berpengaruh terhadap keamanan, ketahanan, dan umur layanan suatu konstruksi.
Lalu, bagaimana cara menentukan ketebalan selimut beton yang tepat sesuai standar konstruksi? Pada artikel ini, Anda akan mempelajari fungsi selimut beton, hubungan antara selimut beton dan baja tulangan, faktor-faktor yang memengaruhi penentuan ketebalannya, serta dampak yang dapat terjadi apabila ketebalan selimut beton tidak memenuhi persyaratan desain pada struktur beton bertulang.
Hubungan Baja Tulangan dan Beton dalam Struktur
Bagaimana baja tulangan (rebar) dan beton bekerja sama untuk membentuk struktur yang kuat dan tahan lama? Mengapa keduanya menjadi elemen utama dalam konstruksi beton bertulang?
Pada struktur beton bertulang, beton dan baja tulangan saling melengkapi untuk menghasilkan sistem struktur yang stabil dan mampu menahan berbagai jenis beban. Baja tulangan (rebar) memiliki kemampuan yang sangat baik dalam menahan gaya tarik, sedangkan beton memiliki kekuatan tinggi dalam menahan gaya tekan. Kombinasi kedua material ini memungkinkan struktur bekerja secara optimal karena memiliki sifat elastis yang relatif serupa sehingga dapat berbagi beban secara efektif.
Ikatan yang kuat antara beton dan baja tulangan membuat keduanya bekerja sebagai satu kesatuan. Dalam kondisi pembebanan, baja tulangan berfungsi menahan gaya tarik, sementara beton menahan gaya tekan. Sinergi inilah yang menjadi dasar kekuatan dan keandalan struktur beton bertulang.
Agar sistem struktur dapat bekerja secara maksimal, penempatan baja tulangan harus direncanakan dengan tepat. Tulangan tarik dipasang pada zona yang mengalami gaya tarik sehingga mampu menahan momen lentur secara efektif. Sebagai contoh, pada balok kantilever, tulangan tarik ditempatkan di bagian atas balok karena area tersebut mengalami tegangan tarik terbesar. Penempatan tulangan yang tidak sesuai atau ketebalan selimut beton yang terlalu besar dapat mengurangi kapasitas struktur dalam menahan beban, bahkan berpotensi menyebabkan kegagalan struktur.
Pentingnya Ketebalan Selimut Beton
Selain penempatan baja tulangan yang benar, ketebalan selimut beton (concrete cover thickness) juga merupakan faktor penting yang menentukan kinerja dan umur layanan struktur beton bertulang. Selimut beton berfungsi melindungi baja tulangan dari pengaruh lingkungan, seperti kelembapan, karbonasi, korosi, serta paparan suhu tinggi akibat kebakaran.
Apabila ketebalan selimut beton terlalu tipis, baja tulangan akan lebih mudah terekspos sehingga meningkatkan risiko pengelupasan permukaan beton (spalling) ketika struktur menerima beban. Seiring waktu, proses karbonasi beton dapat mengurangi sifat alkalis beton yang berfungsi melindungi baja tulangan. Kondisi ini mempercepat terjadinya korosi, yang pada akhirnya mengurangi luas penampang baja, menurunkan daya lekat antara beton dan tulangan, serta melemahkan kapasitas struktur secara keseluruhan.
Sebagai acuan umum, ketebalan selimut beton pada balok (tidak termasuk pondasi) biasanya berkisar 25 mm, meskipun nilai tersebut harus disesuaikan dengan standar desain, kondisi lingkungan, dan ketentuan dalam peraturan yang berlaku.
Pada bangunan rumah tinggal, ketebalan selimut beton yang tidak sesuai menjadi salah satu penyebab utama munculnya retak pada pelat lantai, terutama pada area dengan bentang lebar seperti ruang keluarga atau ruang tamu. Permasalahan yang sering dijumpai antara lain selimut beton yang terlalu tebal pada tulangan momen negatif pelat serta pada pertemuan antara balok induk dan balok anak pada struktur beton cor di tempat (cast in place).
Berbagai penelitian menunjukkan bahwa sekitar 70% retak pada pelat lantai bangunan hunian berkaitan dengan kesalahan penempatan baja tulangan dan ketidaksesuaian ketebalan selimut beton. Oleh karena itu, memastikan selimut beton memenuhi spesifikasi desain merupakan langkah penting untuk menjaga kekuatan, keamanan, serta memperpanjang umur layanan struktur beton bertulang.

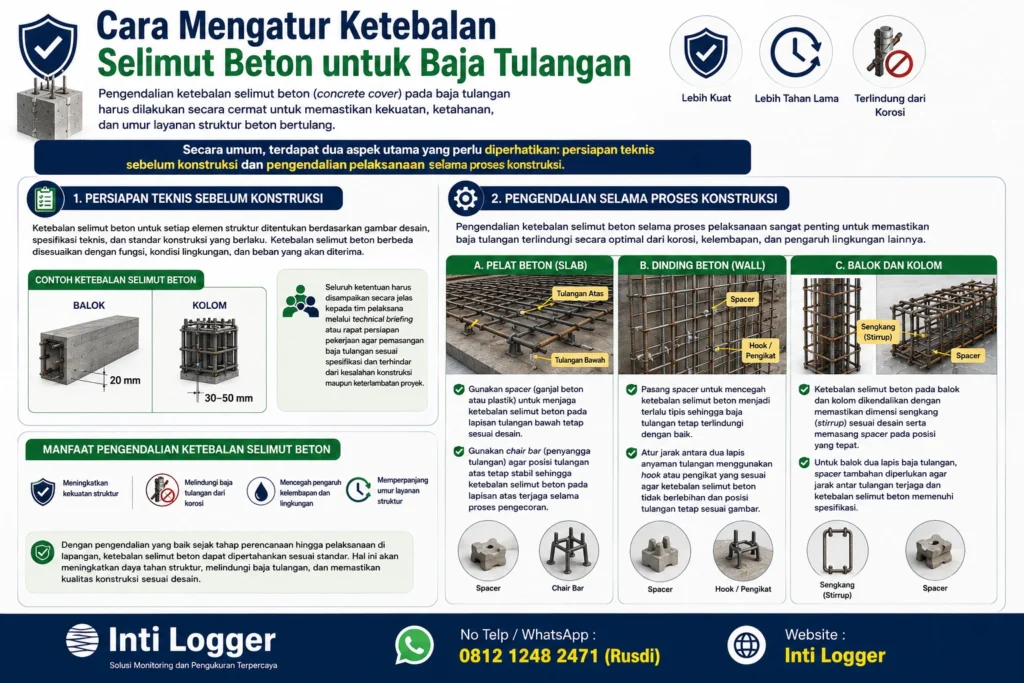

Cara Mengatur Ketebalan Selimut Beton untuk Baja Tulangan
Pengendalian ketebalan selimut beton (concrete cover) pada baja tulangan harus dilakukan secara cermat untuk memastikan kekuatan, ketahanan, dan umur layanan struktur beton bertulang. Secara umum, terdapat dua aspek utama yang perlu diperhatikan, yaitu persiapan teknis sebelum konstruksi dan pengendalian pelaksanaan selama proses konstruksi.
Persiapan Teknis Sebelum Konstruksi
Sebelum pekerjaan konstruksi dimulai, ketebalan selimut beton untuk setiap elemen struktur harus ditentukan berdasarkan gambar desain, spesifikasi teknis, serta standar konstruksi yang berlaku. Ketebalan selimut beton tidak sama pada setiap komponen struktur karena disesuaikan dengan fungsi, kondisi lingkungan, dan beban yang akan diterima.
Sebagai contoh, balok umumnya memerlukan ketebalan selimut beton sekitar 20 mm, sedangkan kolom membutuhkan selimut beton antara 30–50 mm, tergantung pada persyaratan desain. Seluruh ketentuan tersebut harus disampaikan secara jelas kepada tim pelaksana melalui technical briefing atau rapat persiapan pekerjaan agar proses pemasangan baja tulangan sesuai dengan spesifikasi dan terhindar dari kesalahan konstruksi maupun keterlambatan proyek.
Pengendalian Selama Proses Konstruksi
Pengendalian ketebalan selimut beton selama proses pelaksanaan sangat penting untuk memastikan baja tulangan terlindungi secara optimal dari korosi, kelembapan, dan pengaruh lingkungan lainnya. Berikut beberapa hal yang perlu diperhatikan pada masing-masing elemen struktur.
Pelat Beton (Slab)
- Gunakan spacer (ganjal beton atau plastik) untuk menjaga ketebalan selimut beton pada lapisan tulangan bawah tetap sesuai dengan desain.
- Gunakan chair bar (penyangga tulangan) agar posisi tulangan atas tetap stabil sehingga ketebalan selimut beton pada lapisan atas dapat dipertahankan selama proses pengecoran.
Dinding Beton (Wall)
- Pasang spacer untuk mencegah ketebalan selimut beton menjadi terlalu tipis sehingga baja tulangan tetap terlindungi dengan baik.
- Atur jarak antara dua lapis anyaman tulangan menggunakan hook atau pengikat yang sesuai agar ketebalan selimut beton tidak berlebihan dan posisi tulangan tetap sesuai dengan gambar kerja.
Balok dan Kolom
- Ketebalan selimut beton pada balok dan kolom dapat dikendalikan dengan memastikan dimensi sengkang (stirrup) sesuai desain serta memasang spacer pada posisi yang tepat.
- Untuk balok yang menggunakan dua lapis baja tulangan, spacer tambahan diperlukan agar jarak antar tulangan tetap terjaga dan ketebalan selimut beton memenuhi spesifikasi yang telah ditentukan.
Dengan pengendalian yang baik sejak tahap perencanaan hingga pelaksanaan di lapangan, ketebalan selimut beton dapat dipertahankan sesuai standar. Hal ini akan meningkatkan daya tahan struktur, melindungi baja tulangan dari korosi, serta memastikan konstruksi beton bertulang memiliki kinerja yang aman dan andal dalam jangka panjang.

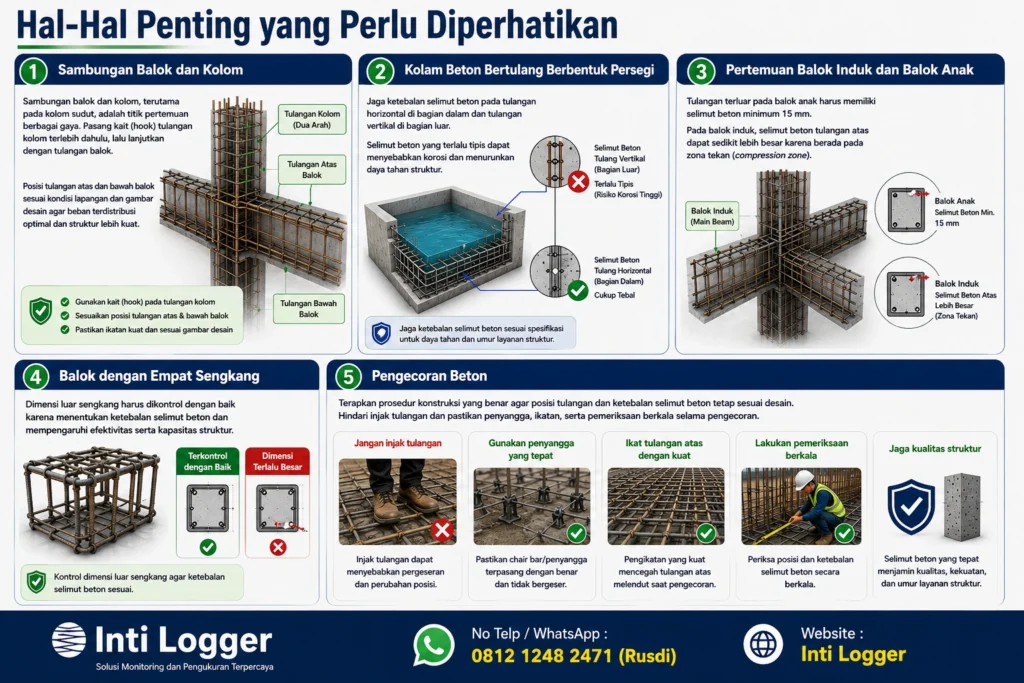

Hal-Hal Penting yang Perlu Diperhatikan
Sambungan Balok dan Kolom
Sambungan antara balok dan kolom, terutama pada kolom sudut, memerlukan perhatian khusus karena merupakan titik pertemuan berbagai gaya yang bekerja pada struktur. Umumnya, kolom diperkuat dengan baja tulangan pada dua arah, demikian pula balok. Dalam pelaksanaannya, pemasangan dimulai dengan menempatkan kait (hook) tulangan kolom, kemudian dilanjutkan dengan pemasangan tulangan balok.
Posisi tulangan atas dan tulangan bawah pada balok harus disesuaikan dengan kondisi di lapangan serta mengacu pada gambar desain. Penempatan yang tepat akan memastikan distribusi beban bekerja secara optimal sehingga struktur menjadi lebih kuat dan stabil.
Kolam Beton Bertulang Berbentuk Persegi
Pada kolam beton bertulang berbentuk persegi, ketebalan selimut beton harus tetap dijaga, terutama pada tulangan horizontal yang dipasang di bagian dalam dan tulangan vertikal yang berada di bagian luar.
Apabila ketentuan ini diabaikan, selimut beton pada tulangan vertikal dapat menjadi terlalu tipis sehingga meningkatkan risiko korosi serta menurunkan daya tahan struktur. Kesalahan ini merupakan salah satu permasalahan yang cukup sering ditemukan dalam pelaksanaan konstruksi.
Pertemuan Balok Induk dan Balok Anak
Pada pertemuan antara balok induk (main beam) dan balok anak (secondary beam), tulangan terluar pada balok anak harus memiliki ketebalan selimut beton minimum 15 mm.
Sementara itu, pada balok induk, ketebalan selimut beton pada tulangan bagian atas dapat dibuat sedikit lebih besar karena tulangan tersebut berada pada zona tekan (compression zone) dan berfungsi mendukung kinerja struktur.
Balok dengan Empat Sengkang
Untuk balok yang menggunakan empat sengkang (stirrups), dimensi luar sengkang harus dikontrol dengan baik karena secara langsung menentukan ketebalan selimut beton. Pengendalian ini bertujuan untuk mencegah selimut beton menjadi terlalu tebal yang dapat memengaruhi efektivitas kerja baja tulangan dan kapasitas struktur.
Pengecoran Beton
Pada proses pengecoran beton cor di tempat (cast in place), penerapan prosedur konstruksi yang benar sangat penting untuk menjaga posisi baja tulangan dan ketebalan selimut beton sesuai dengan desain.
Meskipun posisi tulangan umumnya telah benar saat proses perakitan, pergeseran sering terjadi selama pengecoran akibat pekerja menginjak baja tulangan atau meletakkan peralatan di atasnya. Kondisi tersebut dapat menyebabkan chair bar atau penyangga tulangan bergeser, tulangan atas melendut, serta ketebalan selimut beton tidak lagi memenuhi spesifikasi.
Untuk mencegah hal tersebut, pekerja sebaiknya tidak berjalan langsung di atas baja tulangan. Selain itu, tulangan atas harus dipasang dan diikat dengan kuat, serta dilakukan pemeriksaan secara berkala selama proses pengecoran agar setiap perubahan posisi tulangan dapat segera diketahui dan diperbaiki. Dengan demikian, ketebalan selimut beton tetap terjaga sehingga kualitas, kekuatan, dan umur layanan struktur beton bertulang dapat dipertahankan.
Pengujian Ketebalan Selimut Beton
Ketebalan selimut beton yang terlalu tipis dapat mengurangi daya lekat antara beton dan baja tulangan (rebar). Akibatnya, gaya penjangkaran (anchorage force) menjadi lebih rendah dan proses penyaluran tegangan antara beton dan tulangan tidak berlangsung secara optimal. Kondisi ini dapat menurunkan kekuatan struktur secara keseluruhan.
Dalam jangka panjang, selimut beton yang tidak mencukupi juga mempercepat proses karbonasi beton dan korosi baja tulangan. Dampaknya, luas penampang baja tulangan akan berkurang, daya lekat terhadap beton menurun, serta ketahanan dan umur layanan struktur menjadi lebih pendek.
Sebaliknya, selimut beton yang terlalu tebal juga dapat menimbulkan masalah. Ketebalan yang berlebihan dapat mengurangi kapasitas momen lentur pada elemen struktur beton bertulang dengan penampang persegi panjang, seperti balok. Sebagai contoh, untuk tulangan tarik bagian bawah yang bekerja akibat momen lentur positif, kapasitas momen lentur dapat dihitung menggunakan persamaan berikut:
[
M_u=\alpha_1f_cbh_0^2\left(1-0.5\xi\right)
]
dengan:
- (\xi=\dfrac{\rho f_y}{\alpha_1f_c})
- (\rho=\dfrac{A_s}{bh_0})
- (h_0=h-a)
- (a=c+r)
Keterangan:
- (M_u) = kapasitas momen lentur ultimit.
- (\alpha_1) = koefisien blok tegangan beton.
- (f_c) = kuat tekan beton.
- (b) = lebar penampang balok.
- (h_0) = tinggi efektif penampang.
- (A_s) = luas penampang baja tulangan tarik.
- (f_y) = kuat leleh baja tulangan.
- (c) = ketebalan selimut beton.
- (r) = jari-jari atau jarak dari permukaan beton ke pusat tulangan.
- (\rho) = rasio tulangan.
- (\xi) = rasio kedalaman bidang tekan beton.
Dari persamaan tersebut dapat dipahami bahwa ketebalan selimut beton memengaruhi tinggi efektif penampang ((h_0)). Semakin tebal selimut beton, semakin kecil tinggi efektif penampang, sehingga kapasitas struktur dalam menahan momen lentur juga dapat berkurang. Oleh karena itu, ketebalan selimut beton harus memenuhi nilai yang ditetapkan dalam desain dan standar konstruksi agar struktur tetap aman, kuat, dan tahan lama.
Variabel Penting dan Fungsinya
Persamaan kapasitas momen lentur mempertimbangkan beberapa parameter penting, seperti rasio tulangan, sifat material, dan dimensi penampang struktur. Setiap variabel memiliki pengaruh langsung terhadap kemampuan struktur dalam menahan beban.
Keterangan variabel:
- ξ = rasio atau tinggi relatif zona tekan beton.
- α₁ = koefisien blok tegangan tekan beton ekuivalen berbentuk persegi panjang.
- f<sub>c</sub> = kuat tekan beton rencana (design compressive strength).
- f<sub>y</sub> = kuat leleh baja tulangan tarik rencana (design yield strength).
- b = lebar penampang elemen struktur.
- h = tinggi total penampang.
- c = ketebalan selimut beton (concrete cover).
- r = diameter atau jarak pusat baja tulangan dari permukaan beton, sesuai ketentuan perhitungan.
- h₀ = tinggi efektif penampang (effective depth).
- ρ = rasio tulangan tarik memanjang.
- A<sub>s</sub> = luas total penampang baja tulangan tarik.
Pengaruh Ketebalan Selimut Beton terhadap Kinerja Struktur
Berdasarkan persamaan tersebut, apabila variabel lainnya dianggap tetap, ketebalan selimut beton (c) yang terlalu besar akan mengurangi tinggi efektif penampang (h₀). Penurunan tinggi efektif ini menyebabkan kapasitas momen lentur (M<sub>u</sub>) menjadi lebih kecil, sehingga kemampuan struktur dalam menahan beban lentur ikut berkurang.
Selain itu, selimut beton yang terlalu tebal juga dapat menurunkan kemampuan pengendalian retak (crack control) dan kekakuan struktur (stiffness). Akibatnya, elemen beton bertulang lebih rentan mengalami deformasi maupun retak ketika menerima beban.
Salah satu permasalahan yang sering dijumpai di lapangan adalah retak pada tepi pelat beton akibat bergesernya posisi tulangan momen negatif. Pada struktur kantilever, kondisi ini dapat mengurangi kapasitas struktur dalam menahan beban. Apabila tidak segera ditangani, risiko yang muncul tidak hanya berupa penurunan kinerja struktur, tetapi juga berpotensi menyebabkan kegagalan struktur yang dapat membahayakan keselamatan pengguna.
Menjamin Keamanan Struktur dan Pengendalian Kualitas
Untuk menjamin keamanan struktur, pengukuran ketebalan selimut beton (concrete cover thickness) pada setiap elemen struktur merupakan langkah yang sangat penting. Oleh karena itu, pemeriksaan ketebalan selimut beton sebaiknya menjadi bagian dari proses inspeksi konstruksi. Hal ini karena pemeriksaan pekerjaan tersembunyi (concealed works), yang umumnya menjadi tahap akhir sebelum pengecoran beton, sering kali belum cukup untuk memastikan posisi baja tulangan dan ketebalan selimut beton telah sesuai dengan spesifikasi desain.
Dengan melakukan pengujian ketebalan selimut beton, proses pengendalian mutu (quality control) menjadi lebih efektif. Selain meningkatkan kualitas hasil inspeksi dan proses penerimaan pekerjaan, pengujian ini juga membantu memastikan struktur beton bertulang memenuhi standar keamanan, ketahanan, dan umur layanan yang direncanakan.

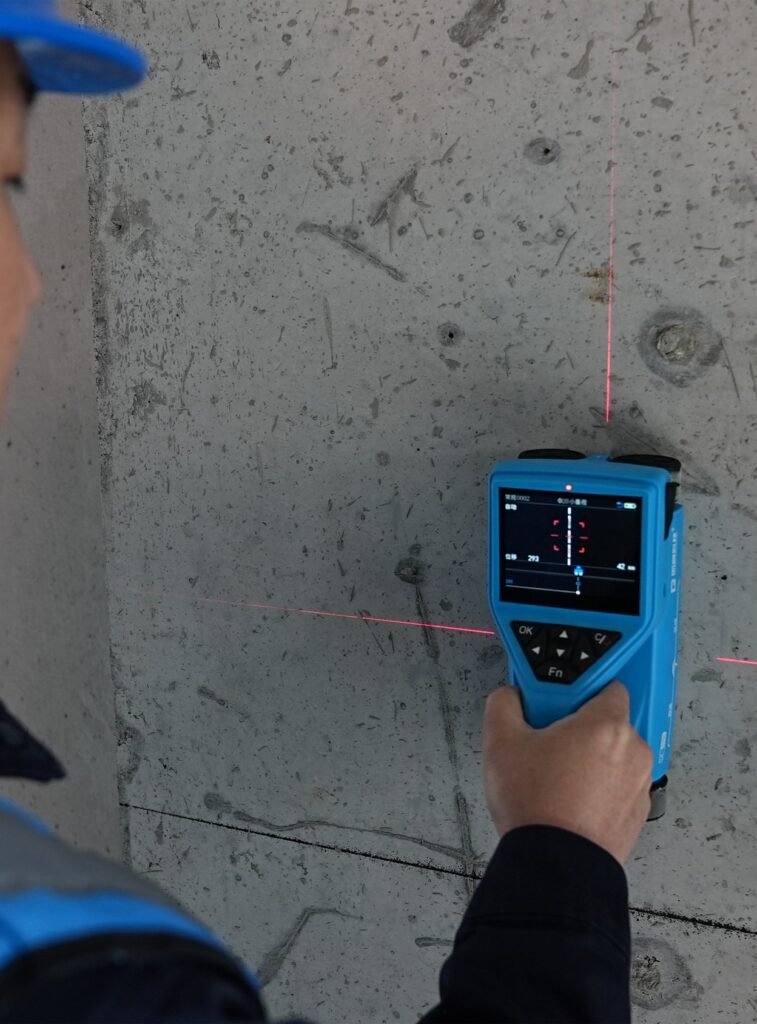

Seiring berkembangnya teknologi di bidang konstruksi, berbagai sistem inspeksi digital telah dikembangkan untuk mengatasi keterbatasan metode pemeriksaan konvensional. Dengan mengintegrasikan perangkat keras dan perangkat lunak, sistem tersebut mampu melakukan pengukuran ketebalan selimut beton secara lebih cepat, akurat, dan efisien. Selain itu, hasil pengujian dapat disinkronkan secara otomatis, disimpan dalam basis data, dianalisis secara real-time, serta digunakan untuk memantau tingkat kelulusan inspeksi dan mendukung pengambilan keputusan dalam proses pengendalian mutu proyek.
Penerapan teknologi pengujian modern tidak hanya meningkatkan efisiensi proses inspeksi, tetapi juga membantu memastikan setiap elemen struktur memenuhi spesifikasi desain. Dengan demikian, kualitas konstruksi dapat terjaga, risiko kegagalan struktur dapat diminimalkan, dan keamanan bangunan dalam jangka panjang dapat lebih terjamin.
Rekomendasi: Alat Pemindai Tulangan Beton Terintegrasi (LR-G300) | Integrated Rebar Scanner(LR-G300) RS350

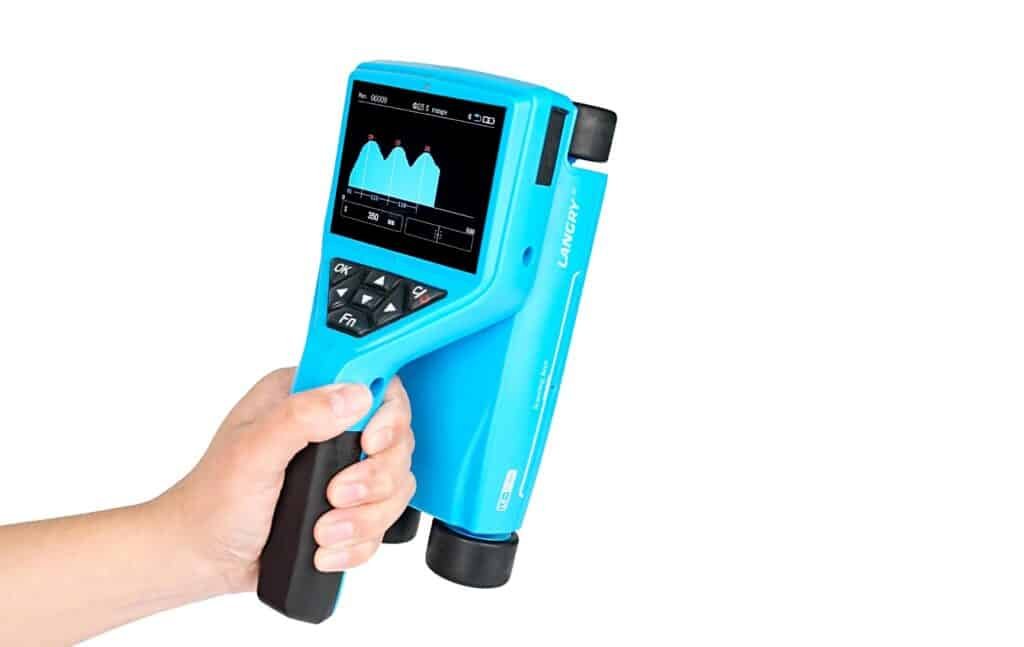

LANGRY RS350 adalah pemindai tulangan terintegrasi canggih untuk deteksi dan analisis yang presisi pada struktur beton bertulang. dirancang untuk mendeteksi posisi, distribusi, dan ketebalan selimut beton pada struktur beton bertulang secara akurat. Perangkat lunak yang kami sediakan memudahkan proses impor data, pengelolaan, analisis, serta penyajian data dalam bentuk grafis, sehingga pemantauan proyek menjadi lebih efisien.
Dengan fitur-fitur seperti koreksi multi-titik (multi-stop correction), algoritma penilaian tulangan yang telah dioptimalkan, dan sistem penentuan posisi laser yang ditingkatkan, alat ini menawarkan pengoperasian yang sangat mudah digunakan serta hasil deteksi yang presisi.
Kesimpulan
Pengendalian ketebalan selimut beton merupakan salah satu aspek penting dalam menjaga kualitas dan keandalan struktur beton bertulang. Ketebalan selimut beton yang sesuai dengan spesifikasi desain tidak hanya berfungsi melindungi baja tulangan dari korosi dan pengaruh lingkungan, tetapi juga berperan dalam meningkatkan kekuatan, keamanan, serta memperpanjang umur layanan struktur.
Dengan memastikan ketebalan selimut beton memenuhi standar konstruksi yang berlaku, risiko kerusakan dini, retak, maupun kegagalan struktur dapat diminimalkan. Oleh karena itu, pemeriksaan dan pengendalian ketebalan selimut beton harus menjadi bagian dari manajemen mutu konstruksi (quality control) untuk memastikan setiap elemen struktur bekerja secara optimal sepanjang masa layan yang direncanakan.
Penerapan prosedur inspeksi yang tepat, didukung oleh teknologi pengukuran modern, akan membantu menghasilkan konstruksi yang lebih aman, tahan lama, dan sesuai dengan persyaratan desain maupun standar keselamatan. Hal ini menjadikan pengendalian ketebalan selimut beton sebagai investasi penting dalam mewujudkan kualitas konstruksi yang andal dan berkelanjutan.
