Monitoring Slack pada Winder dan Unwinder

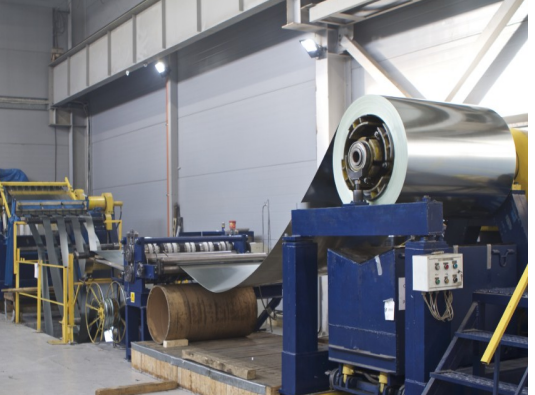

Dalam industri baja, proses pemotongan gulungan material menjadi unit yang lebih kecil kemudian menggulungnya kembali membutuhkan kontrol ketegangan material yang presisi. Salah satu faktor penting dalam proses tersebut adalah slack atau kelonggaran material pada loop di antara dua roll.
Jika salah satu roll bergerak dengan kecepatan yang tidak seimbang, ketegangan material dapat berubah. Kondisi tersebut dapat menyebabkan material terlalu tegang atau terlalu longgar sehingga berpotensi menimbulkan kerusakan dan meningkatkan material waste.
Untuk mengatasi kebutuhan tersebut, Dimetix Laser Distance Sensor dapat digunakan sebagai solusi monitoring slack pada winder dan unwinder secara kontinu dan non-kontak.
Apa Itu Slack pada Proses Winding dan Unwinding?

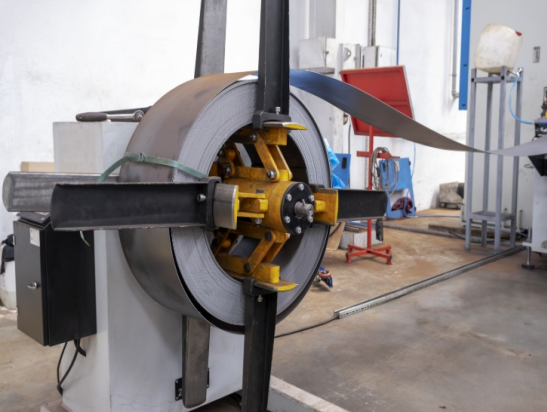

Slack merupakan kondisi kelonggaran pada material yang membentuk loop di antara dua roll selama proses winding atau unwinding. Posisi loop perlu dikontrol agar ketegangan material tetap stabil.
Ketika kecepatan antara dua roll tidak seimbang, posisi loop dapat berubah. Jika loop terlalu panjang, material dapat mengalami slack berlebih. Sebaliknya, jika loop terlalu pendek, material dapat mengalami ketegangan yang terlalu tinggi.
Karena itu, monitoring posisi loop menjadi bagian penting untuk menjaga proses produksi tetap stabil.
Cara Kerja Laser Distance Sensor pada Winder dan Unwinder
Pada aplikasi ini, Laser Distance Sensor Dimetix dipasang di atas loop dengan arah pengukuran ke bagian bawah loop material.
Sensor mengukur jarak antara posisi loop dengan titik referensi tetap. Pengukuran dilakukan secara kontinu sehingga sistem mendapatkan informasi mengenai perubahan posisi loop secara real-time.
Data tersebut kemudian dapat digunakan sebagai feedback untuk mengontrol winder dan unwinder. Ketika posisi loop berubah, sistem dapat merespons dengan melakukan penyesuaian sehingga ketegangan material tetap terjaga.
Alur Sistem Monitoring
Laser Distance Sensor → Mengukur Posisi Loop → Data Feedback → Sistem Kontrol → Penyesuaian Winder/Unwinder
Dengan sistem tersebut, proses winding dan unwinding dapat berjalan lebih stabil serta membantu mengurangi gangguan pada produksi.
Pentingnya Kontrol Ketegangan Material
Kontrol ketegangan merupakan salah satu aspek penting dalam proses penggulungan material. Ketegangan yang tidak stabil dapat menyebabkan material mengalami overstretching atau slack berlebih.
Dengan melakukan monitoring slack secara real-time, perubahan posisi loop dapat diketahui dengan cepat. Sistem kemudian dapat menyesuaikan roller untuk membantu mempertahankan kondisi material yang optimal.
Hal ini memungkinkan proses produksi berlangsung secara lebih lancar dan membantu mengurangi potensi kerusakan material.
Keunggulan Laser Distance Sensor Dimetix
1. Akurasi Pengukuran hingga ±1 mm
Dimetix Laser Distance Sensor menawarkan akurasi hingga ±1 mm untuk membantu mengontrol posisi loop secara presisi. Pengukuran yang akurat membantu sistem mendeteksi perubahan posisi material sehingga ketegangan dapat dikontrol dengan lebih baik.
2. Pengukuran Tanpa Kontak
Salah satu keunggulan utama teknologi laser adalah kemampuannya melakukan pengukuran non-kontak. Sensor tidak perlu menyentuh material yang sedang bergerak.
Metode ini membantu meminimalkan keausan pada material sekaligus mengurangi potensi gangguan terhadap komponen mesin.
3. Cocok untuk Instalasi pada Area Sulit Dijangkau
Dimetix Laser Distance Sensor dapat dipasang pada posisi tertentu yang sulit dijangkau oleh metode pengukuran konvensional. Sensor tetap dapat melakukan pengukuran dari jarak tertentu tanpa mengganggu proses produksi.
Kemampuan pengukuran pada jarak yang lebih jauh memberikan fleksibilitas dalam menentukan posisi pemasangan sensor.
4. Monitoring dan Kontrol Secara Real-Time
Data pengukuran dari sensor dapat digunakan sebagai feedback secara kontinu. Sistem kontrol kemudian dapat melakukan penyesuaian roller secara otomatis berdasarkan perubahan posisi loop.
Kemampuan ini membantu mengoptimalkan proses winding dan unwinding serta menjaga proses produksi tetap berjalan secara konsisten.
5. Andal di Lingkungan Industri
Lingkungan industri dapat memiliki kondisi seperti debu, kotoran, dan getaran. Dimetix Laser Distance Sensor dirancang untuk tetap bekerja secara andal dalam kondisi industri yang menantang.
Manfaat Monitoring Slack pada Winder dan Unwinder
Penerapan sistem monitoring slack winder dan unwinder menggunakan sensor laser memberikan beberapa manfaat, antara lain:
- Menjaga posisi loop material tetap terkontrol.
- Membantu mempertahankan ketegangan material.
- Mengurangi risiko material terlalu tegang.
- Mengurangi slack atau kelonggaran berlebih.
- Mengurangi potensi material waste.
- Mendukung proses winding dan unwinding yang lebih stabil.
- Memungkinkan penyesuaian roller secara real-time.
- Mengurangi gangguan pada proses produksi.
Integrasi Laser Distance Sensor dengan Sistem Kontrol
Dimetix menyediakan berbagai interface untuk memudahkan integrasi sensor dengan sistem kontrol industri. Interface yang tersedia meliputi SSI, RS-422/485, RS-232, serta dua digital output.
Untuk kebutuhan Industrial Ethernet, tersedia pilihan PROFINET, EtherNet/IP, dan EtherCAT. Sensor juga memiliki tingkat perlindungan IP65 dan bobot kurang dari 500 gram.
Dengan pilihan konektivitas tersebut, hasil pengukuran dapat diteruskan ke sistem kontrol untuk digunakan sebagai data feedback dalam proses winding dan unwinding.
Aplikasi Laser Distance Sensor pada Industri Baja
Penggunaan Laser Distance Sensor untuk industri baja tidak hanya terbatas pada pengukuran jarak, tetapi juga dapat mendukung proses monitoring dan otomatisasi. Pada aplikasi winder dan unwinder, sensor dapat digunakan untuk:
- Monitoring posisi loop material.
- Kontrol slack secara kontinu.
- Monitoring ketegangan material.
- Feedback untuk sistem kontrol.
- Pengaturan roller secara otomatis.
- Optimasi proses winding.
- Optimasi proses unwinding.
- Mengurangi material waste.
Mengapa Memilih Pengukuran Non-Kontak?
Metode pengukuran non-kontak sangat bermanfaat pada proses produksi dengan material yang terus bergerak. Karena sensor tidak bersentuhan langsung dengan material, proses pengukuran tidak menambah gesekan atau keausan pada permukaan material.
Selain itu, sensor dapat ditempatkan pada posisi yang aman tanpa mengganggu pergerakan roll maupun material. Hal ini membuat Laser Distance Sensor menjadi solusi praktis untuk aplikasi monitoring pada lini produksi.
Sensor Jarak Laser Dimetix D-Series merupakan hasil pengembangan dan inovasi berkelanjutan yang mampu mengukur jarak jauh dengan presisi, keandalan, dan kecepatan tinggi, bahkan dalam kondisi yang sulit. D-Series juga dapat melakukan pengukuran pada permukaan gelap, termasuk untuk aplikasi luar ruangan dengan paparan sinar matahari. Hadir dengan desain modern terbaru, Dimetix memperluas lini D-Series dengan perangkat yang memiliki kecepatan output hingga 1 kHz, sehingga mendukung kebutuhan pengukuran jarak yang cepat dan akurat.
Keunggulan
- Jangkauan pengukuran 0 hingga 500 m
- Kecepatan pengukuran maksimum 250 Hz
- Akurasi hingga 1 mm
- Interface serial
- Output analog presisi tinggi (0,1%)
- Dua output digital yang dapat diprogram
- Input digital
- Output digital untuk indikasi kesalahan
- Interface PROFINET, EtherNet/IP, dan EtherCAT (opsional)
- Tingkat perlindungan IP65
- Rentang suhu operasi diperluas -40 hingga +60°C
Spesifikasi Laser Distance Sensor Dimetix
Berikut beberapa model Dimetix yang dapat dipertimbangkan berdasarkan kebutuhan akurasi dan jangkauan pengukuran:
| Model | Akurasi | Jangkauan Permukaan Natural | Jangkauan Reflective Foil | Kecepatan Maks. | Suhu Operasi |
|---|---|---|---|---|---|
| DPE-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DPE-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 250 Hz | -40 hingga +60°C |
| DEN-10-500 | ±1 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +50°C |
| DEH-30-500 | ±3 mm | 0,05–~100 m | ~0,5–500 m | 100 Hz | -10 hingga +60°C |
| DAE-10-050 | ±1 mm | 0,05–~50 m | ~40–50 m | 100 Hz | -40 hingga +60°C |
| DAN-10-150 | ±1 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DAN-30-150 | ±3 mm | 0,05–~100 m | ~40–150 m | 100 Hz | -10 hingga +50°C |
| DBN-50-050 | ±5 mm | 0,05–~50 m | — | 10 Hz | -10 hingga +50°C |
Kesimpulan
Monitoring slack pada winder dan unwinder sangat penting untuk menjaga kestabilan ketegangan material selama proses winding dan unwinding. Perbedaan kecepatan antar-roll dapat menyebabkan loop menjadi terlalu longgar atau terlalu tegang sehingga berpotensi merusak material dan meningkatkan waste.
Dengan Dimetix Laser Distance Sensor, posisi loop dapat diukur secara presisi, kontinu, dan non-kontak. Sensor dengan akurasi hingga ±1 mm dapat memberikan data feedback kepada sistem kontrol sehingga winder dan unwinder dapat merespons perubahan posisi loop secara real-time.
Didukung berbagai interface seperti RS-422/485, RS-232, SSI, PROFINET, EtherNet/IP, dan EtherCAT, serta perlindungan IP65, sensor Dimetix dapat diintegrasikan ke dalam sistem produksi untuk membantu meningkatkan efisiensi dan menjaga proses winding maupun unwinding tetap stabil.
