Inspeksi dan evaluasi rekayasa konstruksi bertujuan untuk menilai kualitas suatu bangunan serta memberikan dasar yang akurat dalam pengambilan keputusan, termasuk perencanaan perbaikan maupun perkuatan struktur (structural strengthening).
Proses inspeksi dimulai dengan mengumpulkan informasi mengenai kondisi aktual bangunan melalui pemeriksaan lapangan dan penelusuran dokumen teknis. Berdasarkan hasil investigasi tersebut, tim inspeksi kemudian menentukan ruang lingkup pekerjaan, metode pengujian, serta tahapan pelaksanaan yang akan dilakukan.
Selanjutnya disusun rencana inspeksi (inspection plan) dan dilakukan kesepakatan kerja dengan pihak pemilik atau pemberi tugas. Setelah seluruh proses pengujian lapangan selesai, data dianalisis untuk menghasilkan kesimpulan mengenai kondisi struktur bangunan.
Dengan prosedur yang sistematis, proses inspeksi dapat menghasilkan data yang valid sehingga menjadi dasar dalam pengambilan keputusan teknis secara tepat.
Pentingnya Prosedur Inspeksi Konstruksi
Prosedur inspeksi memiliki peranan penting dalam memastikan seluruh proses pengujian berjalan sesuai standar mutu.
Setelah seluruh pemeriksaan selesai dilakukan, hasil pengujian akan menjadi bagian dari dokumen Quality Control (QC) proyek.
Selanjutnya, Chief Supervisory Engineer bersama seluruh pihak yang terlibat akan melakukan pemeriksaan terhadap pekerjaan struktur utama. Apabila seluruh hasil memenuhi persyaratan teknis, proyek dapat dilanjutkan ke tahap pekerjaan arsitektur maupun finishing.

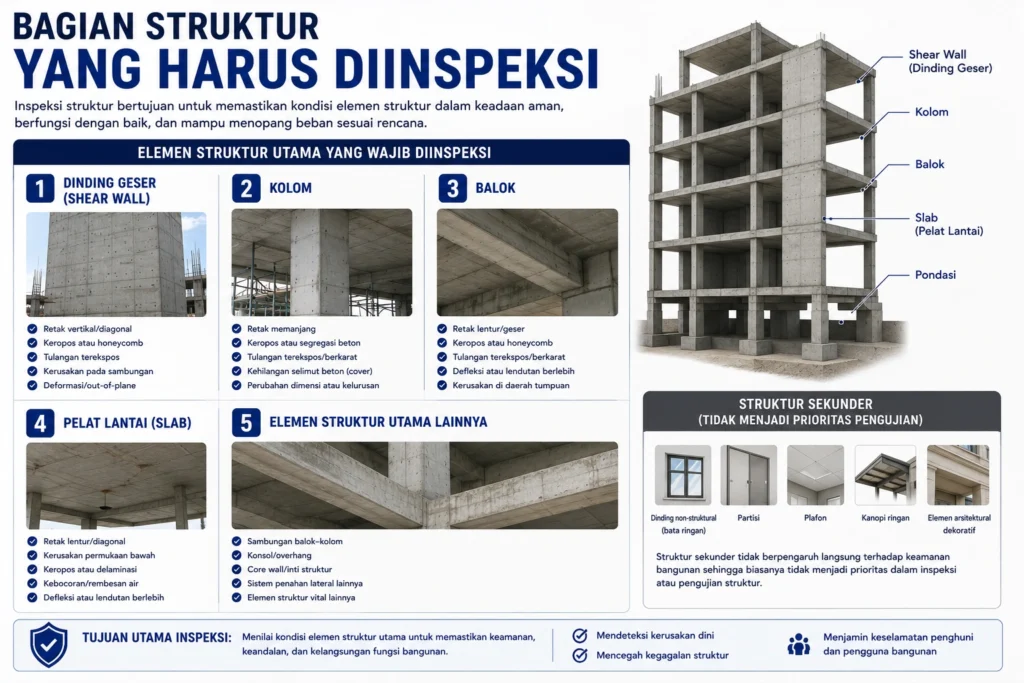

Bagian Struktur yang Harus Diinspeksi
Inspeksi struktur umumnya difokuskan pada elemen-elemen yang memiliki fungsi utama dalam menopang beban bangunan.
Beberapa bagian yang wajib diperiksa antara lain:
- Dinding geser (Shear Wall)
- Kolom
- Balok
- Pelat lantai (Slab)
- Elemen struktur utama lainnya yang memengaruhi keselamatan bangunan
Sementara itu, struktur sekunder yang tidak berpengaruh langsung terhadap keamanan bangunan biasanya tidak menjadi prioritas dalam pengujian struktur.
Siapa yang Melaksanakan Pengujian Struktur?
Pelaksanaan pengujian struktur dilakukan di bawah pengawasan Engineer Pengawas (Supervising Engineer).
Koordinasi kegiatan biasanya dipimpin oleh penanggung jawab teknis dari kontraktor, sedangkan proses pengujian dilakukan oleh laboratorium independen yang memiliki sertifikasi dan kompetensi sesuai bidang pengujian struktur.
Jenis Pengujian yang Dilakukan
Inspeksi struktur meliputi berbagai jenis pengujian, antara lain:
- Pengujian kuat tekan beton di lapangan.
- Pengujian kuat tekan mortar.
- Pengujian mutu pasangan bata atau masonry.
- Pengukuran ketebalan elemen beton.
- Pengujian kinerja elemen beton pracetak.
- Pengujian kekuatan mekanis angkur (Anchor Bolt Pull-Out Test).
Metode Pengujian Kuat Tekan Beton
Pengujian kuat tekan beton dapat dilakukan menggunakan dua metode utama.
1. Metode Non-Destructive Testing (NDT)
Metode ini tidak merusak struktur beton sehingga sangat cocok digunakan pada bangunan yang masih beroperasi.
Contohnya:
- Rebound Hammer Test
- Ultrasonic Pulse Velocity (UPV)
2. Metode Destructive Testing
Metode ini dilakukan dengan mengambil sampel beton secara langsung, misalnya melalui Core Drill Test, untuk diuji di laboratorium.
Pemilihan metode pengujian disesuaikan dengan tujuan inspeksi, kondisi bangunan, serta standar teknis yang berlaku.
Persyaratan Pengukuran Ketebalan Selimut Beton
Pemeriksaan ketebalan Concrete Cover dilakukan pada elemen struktur yang telah dipilih bersama oleh pihak pengawas, kontraktor, maupun laboratorium pengujian.
Secara umum berlaku ketentuan berikut.
- Minimal 2% dari jumlah balok dan pelat harus diperiksa.
- Jumlah sampel tidak boleh kurang dari 5 elemen struktur.
Pada balok, seluruh tulangan utama diperiksa.
Sedangkan pada pelat, minimal 6 batang tulangan utama harus dilakukan pengukuran.
Toleransi Ketebalan Selimut Beton
Balok
- +10 mm
- -7 mm
Pelat
- +8 mm
- -5 mm

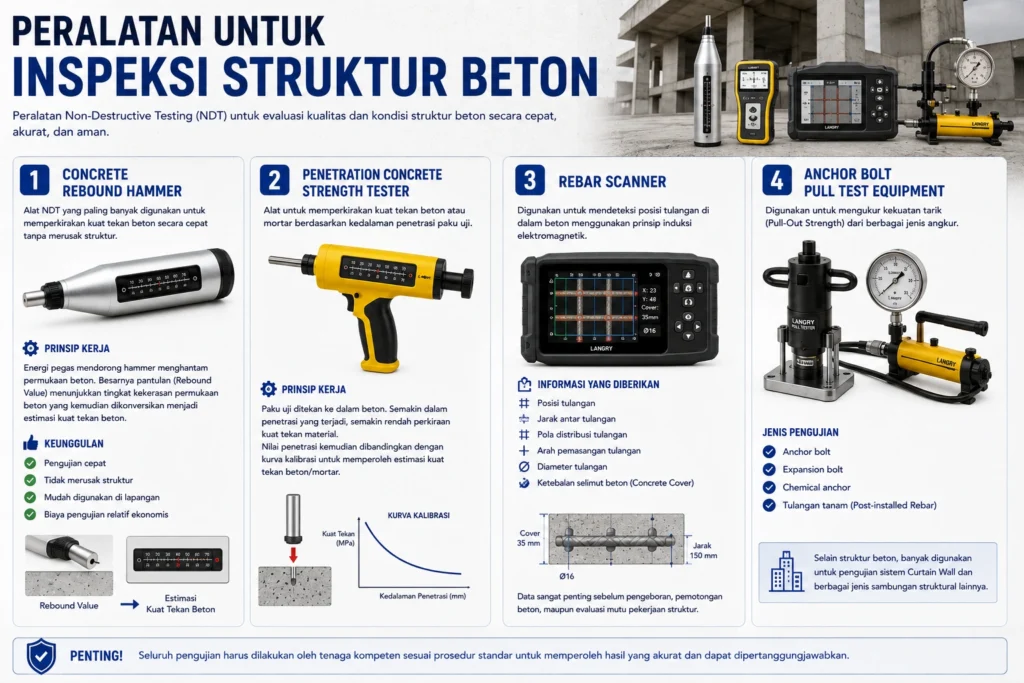

Peralatan untuk Inspeksi Struktur Beton
1. Concrete Rebound Hammer
Concrete Rebound Hammer merupakan alat Non-Destructive Testing (NDT) yang paling banyak digunakan untuk memperkirakan kuat tekan beton secara cepat tanpa merusak struktur.
Prinsip kerjanya memanfaatkan energi pegas yang mendorong hammer menghantam permukaan beton.
Besarnya pantulan (Rebound Value) menunjukkan tingkat kekerasan permukaan beton yang kemudian dikonversikan menjadi estimasi kuat tekan beton.
Keunggulan metode ini meliputi:
- Pengujian cepat.
- Tidak merusak struktur.
- Mudah digunakan di lapangan.
- Biaya pengujian relatif ekonomis.
2. Penetration Concrete Strength Tester
Alat ini bekerja berdasarkan kedalaman penetrasi paku uji ke dalam beton atau mortar.
Semakin dalam penetrasi yang terjadi, maka semakin rendah perkiraan kuat tekan material tersebut.
Nilai penetrasi kemudian dibandingkan dengan kurva kalibrasi sehingga diperoleh estimasi kuat tekan beton maupun mortar.
3. Rebar Scanner
Rebar Scanner digunakan untuk mendeteksi posisi tulangan di dalam beton menggunakan prinsip induksi elektromagnetik.
Perangkat ini mampu memberikan informasi mengenai:
- Posisi tulangan.
- Jarak antar tulangan.
- Pola distribusi tulangan.
- Arah pemasangan tulangan.
- Diameter tulangan.
- Ketebalan selimut beton (Concrete Cover).
Data tersebut sangat penting sebelum proses pengeboran, pemotongan beton, maupun evaluasi mutu pekerjaan struktur.
4. Anchor Bolt Pull Test Equipment
Anchor Bolt Pull Tester digunakan untuk mengukur kekuatan tarik (Pull-Out Strength) dari berbagai jenis angkur, antara lain:
- Anchor bolt.
- Expansion bolt.
- Chemical anchor.
- Tulangan tanam (Post-installed Rebar).
Selain digunakan pada struktur beton, alat ini juga banyak diaplikasikan untuk pengujian sistem Curtain Wall dan berbagai jenis sambungan struktural lainnya.
Peralatan ini menjadi salah satu instrumen penting bagi laboratorium pengujian maupun lembaga inspeksi kualitas konstruksi dalam memastikan keamanan sistem penjangkaran sesuai standar yang berlaku.
Rekomendasi alat ukur kecepatan rambat gelombang ultrasonik: Ultrasonic Pulse Velocity Tester UPV2100
UPV2100 Ultrasonic Pulse Velocity Tester adalah alat uji yang mengukur kecepatan rambat gelombang ultrasonik berdasarkan jarak propagasi dan waktu tempuh pulsa ultrasonik yang diterima. Data tersebut digunakan untuk mengevaluasi kualitas dan kondisi material padat, serta mendeteksi adanya cacat internal, seperti retak, rongga, atau ketidaksempurnaan lainnya, tanpa merusak struktur (non-destruktif).
Kesimpulan
Inspeksi rekayasa konstruksi merupakan tahapan penting untuk memastikan kualitas, keamanan, dan keandalan suatu bangunan sebelum maupun selama masa operasionalnya. Melalui proses pemeriksaan yang sistematis, berbagai potensi cacat konstruksi, penurunan kualitas material, hingga kerusakan pada elemen struktur dapat dideteksi sejak dini sehingga tindakan perbaikan dapat dilakukan secara tepat.
Penggunaan metode Non-Destructive Testing (NDT), seperti Concrete Rebound Hammer, Rebar Scanner, Penetration Strength Tester, dan Anchor Bolt Pull Test, memungkinkan proses evaluasi struktur dilakukan secara cepat, akurat, dan tanpa merusak bangunan. Data hasil pengujian tersebut menjadi dasar penting dalam proses quality control, evaluasi kondisi struktur, serta perencanaan pemeliharaan maupun perkuatan bangunan.
