Artikel ini membahas penggunaan Coating Thickness Gage DeFelsko dalam industri galvanisasi seng (zinc galvanizing). Pembahasan mencakup berbagai jenis alat ukur genggam, prosedur pengukuran ketebalan lapisan, beberapa hal yang perlu diperhatikan selama pengukuran, serta bagian Tanya Jawab (Q&A) untuk menjawab pertanyaan yang paling umum terkait aplikasi ini.
Melindungi Baja dari Korosi
Baja mengalami korosi ketika elektrolit menghubungkan area anoda dan katoda pada permukaan baja. Kondisi tersebut menyebabkan terbentuknya sel korosi yang menghasilkan oksida besi berbentuk serpihan, yang dikenal sebagai karat (rust).
Untuk mencegah terbentuknya karat, diperlukan metode yang dapat menghambat pembentukan sel korosi. Dua metode umum untuk melindungi baja dari korosi adalah:
- Perlindungan katodik (Cathodic Protection)
Menggunakan anoda korban (sacrificial anode) untuk melindungi baja dari proses korosi. - Membentuk lapisan penghalang (Barrier Protection)
Membuat lapisan yang mencegah elektrolit bersentuhan langsung dengan permukaan baja, misalnya menggunakan cat, coating pelindung, dan lapisan galvanisasi.
Pada galvanisasi seng, lapisan seng tidak hanya berfungsi sebagai penghalang antara baja dan lingkungan, tetapi juga memberikan perlindungan katodik. Ketika permukaan baja terbuka akibat goresan atau kerusakan kecil pada lapisan seng, seng dapat bertindak sebagai anoda korban sehingga membantu melindungi baja di sekitarnya dari korosi.

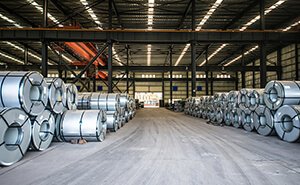

Galvanisasi (Galvanizing) adalah proses pelapisan permukaan komponen baja fabrikasi dengan lapisan seng (zinc) yang berfungsi sebagai anoda korban (sacrificial anode) untuk memberikan perlindungan terhadap korosi.
Tahap akhir dari proses galvanisasi adalah melakukan inspeksi terhadap beberapa aspek berikut:
- Ketebalan lapisan seng (zinc coating thickness)
- Tampilan visual (visual appearance)
- Adhesi lapisan seng terhadap substrat baja
- Keseragaman ketebalan lapisan seng
Ketebalan lapisan galvanisasi berkaitan langsung dengan:
- Masa pakai (service life)
- Tingkat perlindungan terhadap korosi
- Kualitas lapisan galvanisasi
Semakin tebal lapisan galvanisasi, umumnya semakin lama masa perlindungan komponen terhadap korosi. Oleh karena itu, pengukuran ketebalan lapisan seng merupakan salah satu pemeriksaan terpenting untuk menentukan kualitas lapisan galvanisasi.
Cara Mengukur Ketebalan Galvanisasi
Ukuran, bentuk, dan jumlah komponen yang akan diperiksa menentukan metode pengujian yang paling sesuai. Metode pengukuran yang digunakan dalam standar dapat dikategorikan menjadi pengujian destruktif dan non-destruktif.
Secara umum, terdapat empat metode untuk mengukur ketebalan lapisan galvanisasi, yaitu:
- Coating Thickness Gage dengan Prinsip Magnetik
Menggunakan prinsip pengukuran magnetik untuk menentukan ketebalan lapisan seng di atas substrat baja. Metode ini bersifat non-destruktif dan sangat praktis untuk inspeksi lapangan. - Metode Pelepasan Lapisan dan Penimbangan (Stripping and Weighing)
Lapisan seng dilepaskan dari permukaan baja, kemudian jumlah seng yang terlepas ditentukan berdasarkan perubahan massa. - Penimbangan Komponen Sebelum dan Sesudah Galvanisasi
Komponen ditimbang sebelum dan setelah proses galvanisasi. Perbedaan berat digunakan untuk memperkirakan jumlah seng yang menempel pada permukaan. - Mikroskopi Optik (Optical Microscopy)
Ketebalan lapisan diukur secara langsung menggunakan pemeriksaan penampang dengan mikroskop optik sesuai ASTM B487.
Metode yang Paling Praktis untuk Inspeksi Lapangan
Untuk pemeriksaan rutin pada komponen baja yang telah digalvanisasi, coating thickness gage berbasis prinsip magnetik menawarkan keuntungan karena pengukuran dapat dilakukan secara cepat, non-destruktif, dan tanpa merusak lapisan seng. Metode ini sangat sesuai untuk pemeriksaan ketebalan galvanisasi pada berbagai komponen baja setelah proses hot-dip galvanizing.
Metode paling praktis untuk mengukur ketebalan lapisan galvanisasi adalah metode non-destruktif yang menggunakan prinsip magnetik untuk menentukan ketebalan coating. Metode ini memiliki beberapa keunggulan, yaitu:
- Tidak merusak lapisan (non-destructive) sehingga komponen tetap dapat digunakan setelah pemeriksaan.
- Sederhana, cepat, dan ekonomis untuk inspeksi rutin.
- Sesuai dengan berbagai standar internasional, termasuk ASTM D7091, CSA G164-M, dan ISO 2808.
Karena tidak merusak lapisan galvanisasi, pengukuran ketebalan secara magnetik menjadi salah satu metode yang paling umum digunakan untuk mengevaluasi ketebalan lapisan seng pada baja.
Coating Thickness Gage untuk Mengukur Ketebalan Galvanisasi
Coating Thickness Gage yang bekerja berdasarkan prinsip magnetik dirancang untuk mengukur ketebalan lapisan non-magnetik yang diaplikasikan pada logam feromagnetik, seperti baja dan besi.
Dalam aplikasi galvanisasi, alat ini digunakan untuk mengukur ketebalan lapisan seng (zinc coating) tanpa perlu mengupas, memotong, atau merusak permukaan benda kerja.

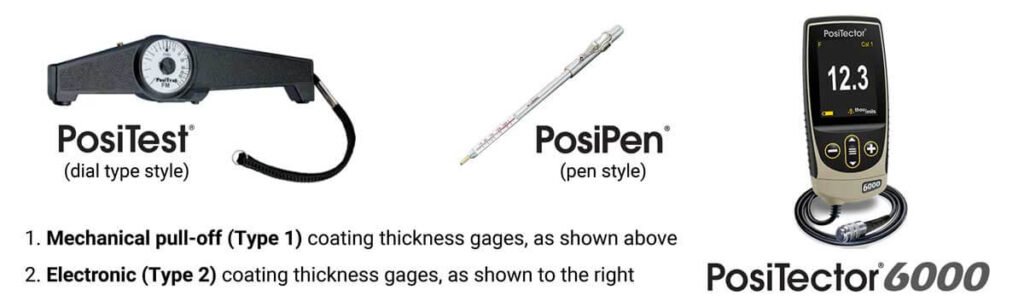

Secara umum, terdapat tiga jenis coating thickness gage berbasis prinsip magnetik yang paling umum digunakan. Ketiganya termasuk dalam salah satu dari dua kategori utama, yang akan dijelaskan pada bagian berikutnya.
Perbandingan Jenis Alat Ukur Ketebalan Galvanisasi Magnetik
1. Coating Thickness Gage Galvanisasi Mekanis
Alat ukur mekanis menentukan ketebalan lapisan seng dengan mengukur gaya yang diperlukan untuk menarik magnet dari permukaan baja. Semakin tebal lapisan seng, semakin kecil gaya tarik magnet terhadap substrat baja.
Keunggulan:
- Tidak memerlukan kalibrasi atau penyesuaian kalibrasi.
- Konstruksi sederhana dan kokoh.
- Cocok untuk inspeksi lapangan yang membutuhkan alat yang praktis dan tahan lama.
2. Coating Thickness Gage Galvanisasi Elektronik
Alat ukur elektronik bekerja dengan mengukur perubahan densitas fluks magnetik menggunakan rangkaian elektronik.
Keunggulan:
- Memiliki layar digital yang mudah dibaca.
- Tersedia berbagai jenis probe khusus untuk kebutuhan pengukuran yang berbeda.
- Banyak model dilengkapi memori internal untuk menyimpan hasil pengukuran.
- Dapat dilakukan penyesuaian terhadap kondisi substrat, sehingga membantu meningkatkan akurasi pengukuran pada berbagai aplikasi.
Fitur Coating Thickness Gage Magnetik untuk Galvanisasi
Mechanical Pen-Style
Coating thickness gage mekanis berbentuk pen-style dirancang untuk pengukuran yang praktis pada area kecil atau sulit dijangkau.
Fitur utama:
- Tidak memerlukan penyesuaian kalibrasi.
- Menggunakan magnet berukuran sangat kecil yang memungkinkan penempatan secara presisi pada titik pengukuran.
- Ideal untuk mengukur area yang kecil, panas, atau sulit diakses.
- Akurasi sekitar ±10%.
Mechanical Dial Type
Coating thickness gage mekanis tipe dial menggunakan tampilan analog untuk menunjukkan hasil pengukuran ketebalan lapisan.
Fitur utama:
- Tidak memerlukan penyesuaian kalibrasi.
- Sederhana, tahan lama, dan telah diterima secara luas untuk inspeksi ketebalan coating.
- Tidak membutuhkan baterai atau komponen elektronik.
- Dilengkapi tombol GO/NO-GO yang dapat diatur sebelumnya untuk mempercepat proses pemeriksaan.
- Akurasi sekitar ±5%.
Memilih Alat Ukur Ketebalan Galvanisasi
Untuk inspeksi galvanisasi sederhana di lapangan, alat mekanis menawarkan pengoperasian yang mudah dan konstruksi yang kokoh. Sementara itu, alat elektronik lebih sesuai ketika diperlukan pembacaan digital, penyimpanan data, probe khusus, dan kemampuan melakukan penyesuaian terhadap kondisi substrat.
Coating Thickness Gage Galvanisasi Elektronik

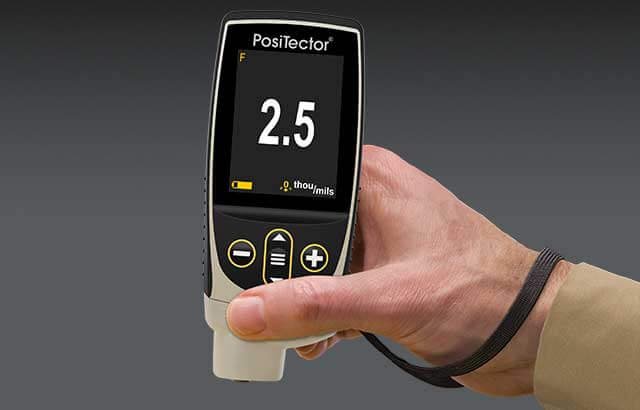

Coating thickness gage elektronik menawarkan pengukuran ketebalan lapisan galvanisasi yang cepat, akurat, dan dilengkapi berbagai fitur untuk mendukung kebutuhan inspeksi profesional.
Fitur Utama
- Pengoperasian cepat dan sederhana untuk mempercepat proses inspeksi.
- Penyesuaian kalibrasi secara manual memungkinkan pengguna meningkatkan akurasi pengukuran sesuai kondisi substrat dan aplikasi.
- Layar digital yang mudah dibaca untuk menampilkan hasil pengukuran dengan jelas.
- Fleksibel, tersedia berbagai pilihan probe terintegrasi maupun probe dengan kabel untuk menjangkau area pengukuran yang berbeda.
- Berbagai pilihan konektivitas, seperti pencetakan langsung, USB, Wi-Fi, dan Bluetooth.
- Fitur statistik, termasuk perhitungan nilai rata-rata serta nilai minimum dan maksimum.
- Software pengolahan data yang lengkap untuk menganalisis, mengelola, dan membuat laporan hasil pengukuran.
- Memori internal untuk menyimpan hasil pengukuran dan mendukung dokumentasi inspeksi.
- Akurasi hingga ±1%, tergantung model dan kondisi pengukuran.
Dengan kombinasi akurasi tinggi, penyimpanan data, konektivitas, dan kemampuan pelaporan, coating thickness gage elektronik sangat sesuai untuk inspeksi ketebalan lapisan galvanisasi pada baja secara non-destruktif di lapangan maupun lingkungan produksi.
Cara Mengukur Ketebalan Galvanisasi
Pengukuran ketebalan lapisan galvanisasi perlu dilakukan dengan prosedur yang tepat agar hasil inspeksi akurat dan dapat diandalkan. Sebelum melakukan pengukuran, perhatikan beberapa hal berikut.
Hal yang Perlu Diperhatikan
- Ikuti petunjuk penggunaan dari produsen coating thickness gage.
- Lakukan verifikasi akurasi alat secara berkala menggunakan reference standards yang sesuai.
- Pastikan permukaan yang diuji bebas dari kotoran, minyak, oksida, dan produk korosi.
- Pilih titik pengukuran yang tidak memiliki tonjolan, puncak, atau ketidakteraturan lapisan yang terlihat jelas.
- Lakukan pengukuran pada jumlah titik yang memadai untuk mendapatkan nilai rata-rata ketebalan coating yang representatif.
Pengukuran Menggunakan Coating Thickness Gage Mekanis
Jika menggunakan coating thickness gage mekanis, ikuti langkah berikut:
1. Tentukan Base Metal Reading (BMR)

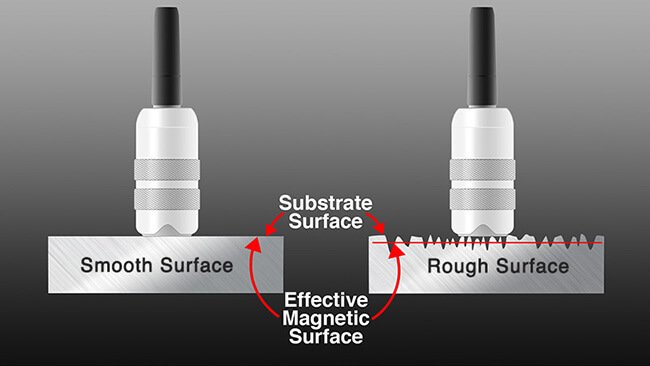

Untuk mengompensasi pengaruh kondisi substrat seperti massa, metalurgi, kekasaran permukaan, temperatur, dan kelengkungan, lakukan pengukuran pada substrat atau komponen yang belum dilapisi di beberapa titik.
Hitung nilai rata-ratanya. Nilai tersebut disebut Base Metal Reading (BMR).
2. Ukur Ketebalan Lapisan Seng
Lakukan pengukuran pada komponen yang telah digalvanisasi sesuai jumlah dan lokasi titik pengukuran yang ditentukan oleh prosedur atau standar yang berlaku.
3. Hitung Ketebalan Galvanisasi
Kurangi nilai BMR dari hasil pembacaan coating thickness gage:
Ketebalan Galvanisasi = Pembacaan Gage − BMR
Dengan cara ini, pengaruh kondisi dasar substrat dapat dikompensasi sehingga diperoleh nilai ketebalan lapisan seng yang lebih representatif.
Pengukuran Menggunakan Coating Thickness Gage Elektronik
Jika menggunakan coating thickness gage elektronik, lakukan langkah berikut:
1. Periksa dan Sesuaikan Nilai Zero
Untuk mengompensasi pengaruh kondisi substrat seperti massa, metalurgi, kekasaran, temperatur, dan kelengkungan, lakukan pemeriksaan zero pada substrat atau komponen yang belum dilapisi.
Jika diperlukan, lakukan zero adjustment sesuai petunjuk produsen.
2. Verifikasi Akurasi
Periksa akurasi alat dengan mengukur shim standar yang ditempatkan di atas substrat yang belum dilapisi.
Pastikan hasil pengukuran berada dalam toleransi yang ditentukan untuk gage dan reference standard.
3. Ukur Komponen Galvanisasi
Tempatkan probe pada permukaan komponen yang telah digalvanisasi. Nilai yang ditampilkan coating thickness gage menunjukkan ketebalan lapisan galvanisasi.
Mengukur Sistem Coating Duplex
Duplex coating system merupakan sistem perlindungan korosi yang menggabungkan dua metode perlindungan, umumnya cat atau powder coating di atas baja yang telah digalvanisasi. Galvanisasi dapat dilakukan melalui hot-dip galvanizing, electro-galvanizing, atau zinc spray metallizing.
Kombinasi kedua sistem tersebut memberikan perlindungan terhadap korosi yang lebih baik dibandingkan jika masing-masing sistem digunakan secara terpisah.
PosiTector 6000 FNDS
DeFelsko PosiTector 6000 FNDS merupakan coating thickness gage non-destruktif yang dapat mengukur ketebalan lapisan cat dan lapisan galvanisasi secara terpisah pada sistem duplex.
Dengan satu kali pengukuran, alat dapat menentukan:
- Ketebalan lapisan cat
- Ketebalan lapisan zinc/galvanisasi
- Total sistem coating, berdasarkan konfigurasi dan mode pengukuran yang digunakan.
Hal ini menjadikan PosiTector 6000 FNDS sebagai solusi praktis untuk inspeksi ketebalan coating duplex pada baja galvanis, terutama ketika diperlukan verifikasi kualitas sistem perlindungan korosi secara keseluruhan.

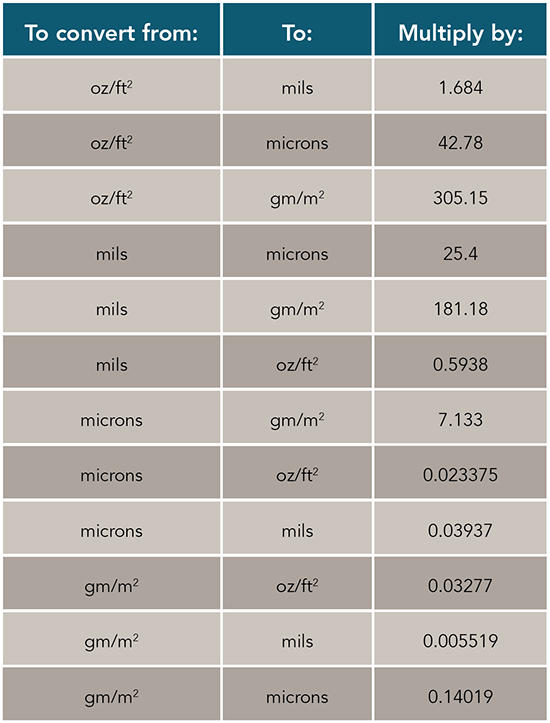

Konversi Ketebalan Lapisan Galvanisasi
Coating thickness gage magnetik umumnya menampilkan hasil pengukuran dalam satuan ketebalan atau jarak linear, seperti µm (mikron) atau mils, bukan dalam satuan berat lapisan coating.
Namun, nilai ketebalan yang ditampilkan oleh coating thickness gage dapat dengan mudah dikonversi menjadi berat lapisan galvanisasi (coating weight). Konversi ini berguna ketika spesifikasi atau standar proyek menetapkan persyaratan galvanisasi berdasarkan massa lapisan seng per satuan luas, misalnya g/m².
Dengan demikian, hasil pengukuran ketebalan menggunakan alat magnetik tetap dapat digunakan untuk mengevaluasi coating weight apabila diperlukan, dengan mempertimbangkan densitas seng dan hubungan antara ketebalan, luas permukaan, serta massa lapisan.

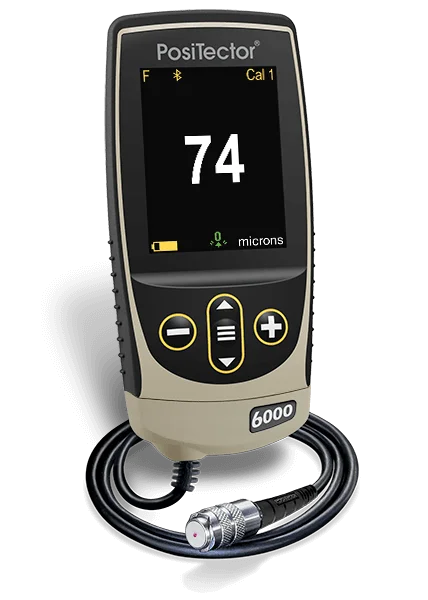

Rekomendasi alat untuk pengecekan ketebalan coating: PosiTector 6000
Alat pengukur ketebalan lapisan cat elektronik (Coating Thickness Gage) PosiTector 6000. Perangkat genggam canggih yang menggunakan prinsip magnetik dan arus eddy untuk mengukur ketebalan cat pada substrat logam ferrous dan non-ferrous secara akurat dan cepat.
Kesimpulan
Pengukuran ketebalan lapisan galvanisasi merupakan bagian penting dalam inspeksi kualitas untuk memastikan baja memperoleh perlindungan korosi yang sesuai dengan spesifikasi dan standar yang berlaku. Semakin tepat dan seragam ketebalan lapisan seng, semakin baik potensi perlindungan dan masa pakai komponen galvanis.
Metode magnetik non-destruktif menjadi pilihan yang praktis karena pengukuran dapat dilakukan dengan cepat tanpa merusak lapisan. Coating thickness gage tersedia dalam tipe mekanis dan elektronik, dengan alat elektronik menawarkan keunggulan seperti akurasi tinggi, penyimpanan data, konektivitas, dan kemampuan membuat laporan.
Akurasi pengukuran tetap bergantung pada verifikasi alat, kondisi substrat, pemilihan titik pengukuran, dan prosedur yang tepat. Untuk sistem duplex coating, seperti cat di atas baja galvanis, alat seperti PosiTector 6000 FNDS dapat digunakan untuk mengukur ketebalan lapisan cat dan galvanisasi secara non-destruktif.
