Peran Krusial Angkur dalam Proyek Konstruksi: Memahami Gaya Angkur vs Gaya Cabut
Angkur (anchor) memegang peranan yang sangat penting dalam berbagai proyek konstruksi, khususnya pada rekayasa terowongan (tunnel engineering) dan stabilitas lereng (slope engineering). Fungsi utamanya adalah untuk menstabilkan batuan atau tanah di sekitarnya.
Oleh karena itu, agar angkur dapat berfungsi secara optimal, berbagai pengujian harus dievaluasi menggunakan dua indikator utama, yaitu Gaya Angkur (Anchor Force) dan Gaya Cabut (Pullout Force).
Gaya Angkur (Anchor Force) vs Gaya Cabut (Pullout Force)
Meskipun kedua istilah ini terdengar mirip, keduanya merujuk pada aspek kinerja angkur yang berbeda:
- Gaya Angkur (Anchor Force): Gaya internal atau beban kerja yang dialami/ditahan oleh angkur secara terus-menerus saat menopang struktur agar tetap stabil.
- Gaya Cabut (Pullout Force): Beban tarik maksimum yang diperlukan hingga menyebabkan angkur terlepas atau gagal mempertahankan ikatannya dengan tanah/batuan.
Perbedaan Gaya Angkur (Anchor Force) dan Gaya Tarik Cabut Angkur (Anchor Pullout Force)
Gaya Angkur (Anchor Force)
Anchor Force atau gaya angkur merupakan gaya yang menunjukkan kemampuan angkur dalam menahan beban setelah terpasang pada suatu struktur.
Semakin besar Anchor Force, semakin tinggi kemampuan angkur dalam menopang beban dan semakin baik pula kinerja sistem penjangkarannya. Nilai ini menggambarkan gaya maksimum yang dapat ditahan oleh angkur tanpa mengalami kegagalan, sehingga menjadi salah satu indikator penting dalam mengevaluasi kekuatan dan keamanan struktur.
Gaya Tarik Cabut Angkur (Pullout Force)
Pullout Force atau gaya tarik cabut angkur adalah parameter pengujian yang digunakan untuk mengukur besarnya gaya yang diperlukan untuk menarik angkur keluar dari media tempat angkur dipasang, seperti beton, batuan, atau material lainnya.
Dalam proses pengujian, nilai Pullout Force dipengaruhi oleh beberapa faktor, antara lain deformasi material logam, gaya gesek antara angkur dengan material di sekitarnya, serta kualitas ikatan (bonding) antara angkur dan media pemasangannya.
Nilai Pullout Force mencerminkan ketahanan awal angkur terhadap gaya tarik sebelum terjadi kegagalan (failure). Oleh karena itu, dalam kondisi normal nilai Pullout Force seharusnya lebih kecil daripada Anchor Force. Hal ini menunjukkan bahwa angkur masih memiliki kapasitas yang cukup untuk menahan beban kerja dengan aman sebelum mencapai batas kekuatannya.
Perbedaan antara Anchor Force dan Pullout Force sangat penting untuk dipahami karena keduanya digunakan sebagai indikator dalam mengevaluasi kualitas pemasangan angkur, memastikan keamanan struktur, serta menentukan apakah sistem penjangkaran telah memenuhi standar teknis yang berlaku.
Tujuan Uji Gaya Cabut Angkur
Tujuan utama pengujian Gaya Tarik Cabut Angkur adalah untuk mengevaluasi efektivitas sistem penjangkaran (anchoring system) dalam menjaga kestabilan struktur. Pengujian ini sangat penting, terutama pada proyek terowongan, tambang, dan stabilisasi lereng, karena berfungsi memastikan batuan atau tanah di sekitarnya tetap aman dan kokoh.
Melalui pengujian ini, dapat dipastikan bahwa angkur (anchor) memiliki kemampuan yang memadai untuk menahan gaya tarik dan beban yang bekerja padanya. Dengan demikian, sistem penjangkaran mampu memberikan dukungan yang diperlukan guna mengurangi risiko kegagalan struktur, seperti runtuhan batuan (rockfall) maupun keruntuhan terowongan atau lereng.
Selain itu, Gaya Tarik Cabut Angkur juga digunakan untuk mengevaluasi kinerja beberapa komponen penting dalam sistem penjangkaran, antara lain:
- Batang angkur (Anchor Rods), untuk memastikan kekuatan dan kapasitasnya dalam menahan beban.
- Resin, untuk menilai kualitas ikatan antara batang angkur dengan media pemasangan.
- Sistem penjangkaran (Anchorage System) secara keseluruhan, guna memastikan seluruh komponen bekerja secara optimal dan memenuhi standar keselamatan serta kualitas konstruksi.

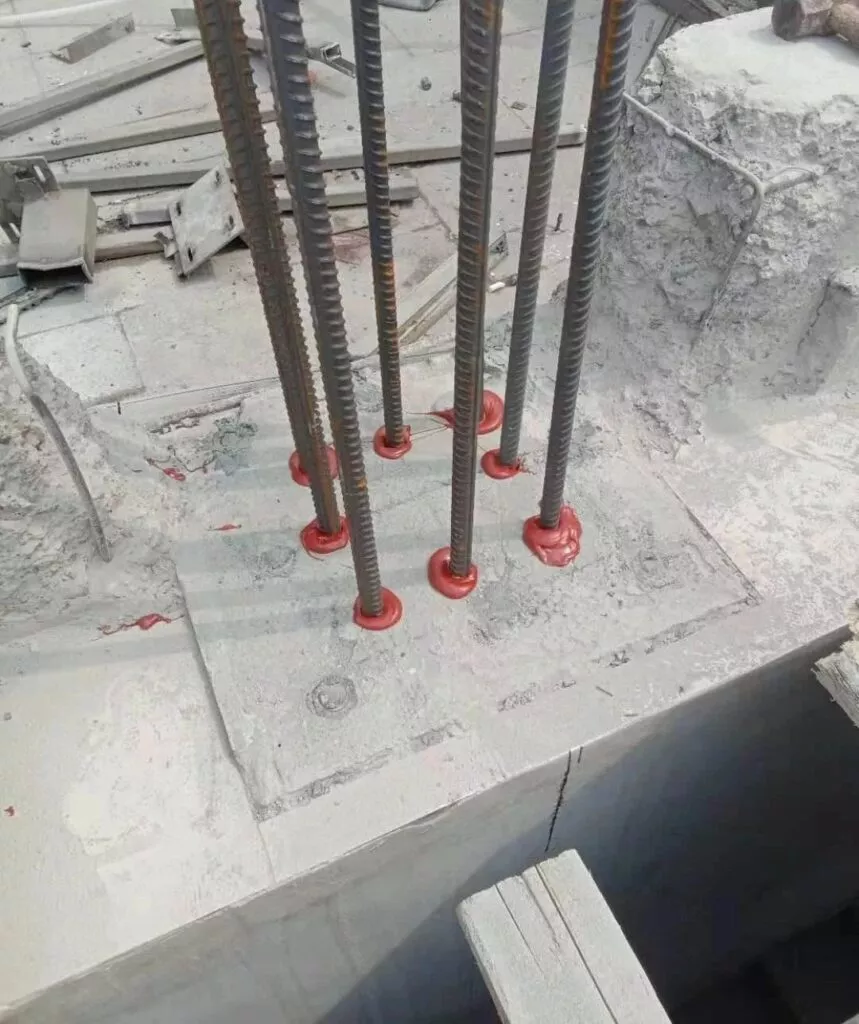

Pemeriksaan Gaya Angkur pada Batang Angkur

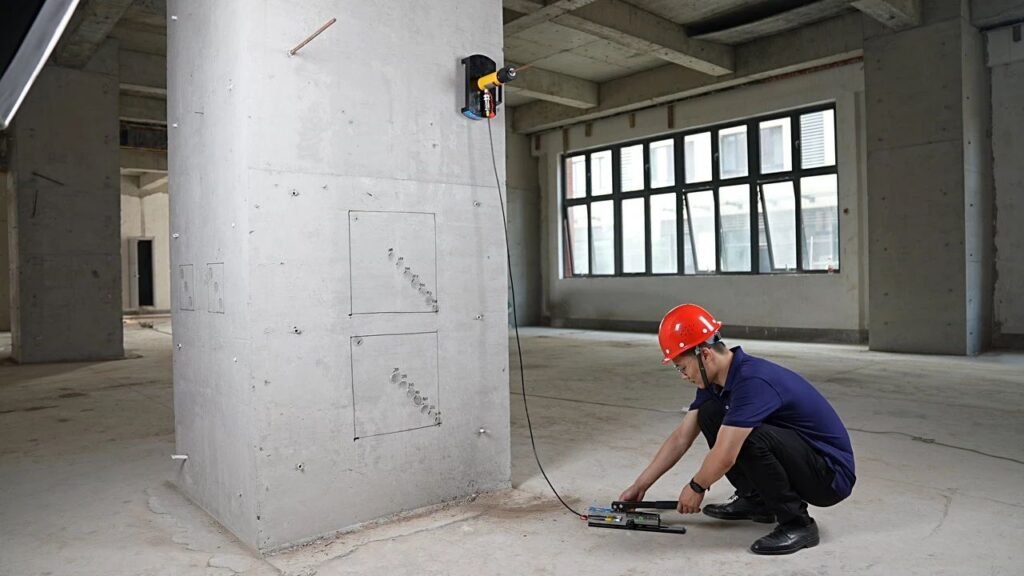

Pengujian gaya angkur (anchoring force) pada batang angkur (anchor rod) umumnya dilakukan di bawah permukaan tanah menggunakan uji tarik angkur (Anchor Pullout Test). Pengujian ini bertujuan untuk memastikan bahwa sistem penjangkaran mampu menahan beban sesuai dengan spesifikasi desain serta memenuhi standar keselamatan konstruksi.
Beberapa aspek penting dalam prosedur pengujian meliputi:
1. Tingkat Pengambilan Sampel (Sampling Rate)
Jumlah sampel yang diuji untuk pemeriksaan gaya angkur tidak boleh kurang dari 3% dari total batang angkur yang telah dipasang.
Sebagai contoh, untuk setiap 300 batang angkur pada bagian atap maupun dinding (top dan gang anchors), dipilih 9 batang angkur sebagai sampel pengujian. Apabila jumlah angkur yang dipasang kurang dari 300 batang, proses pengujian tetap mengacu pada ketentuan minimum tersebut sehingga jumlah sampel tetap memenuhi standar yang berlaku.
2. Kriteria Kelulusan Pengujian
Suatu batang angkur dinyatakan memenuhi syarat (qualified) apabila gaya angkur yang dihasilkan mencapai sedikitnya 90% dari gaya angkur yang direncanakan (design anchoring force).
Apabila hasil pengujian menunjukkan bahwa salah satu batang angkur memiliki nilai di bawah batas tersebut, maka harus dilakukan pengambilan sampel ulang (re-sampling) dan pengujian kembali.
- Jika hasil pengujian ulang memenuhi persyaratan, maka batang angkur tersebut dinyatakan lulus dan dapat digunakan.
- Namun, apabila hasil pengujian ulang tetap tidak memenuhi standar, maka kualitas pekerjaan konstruksi dianggap tidak memenuhi spesifikasi. Dalam kondisi ini, perlu dilakukan evaluasi lebih lanjut untuk mengidentifikasi penyebab kegagalan, seperti kesalahan pemasangan, kualitas material yang kurang baik, atau kondisi geologi yang memengaruhi kinerja sistem penjangkaran.
Melalui prosedur pengujian yang tepat, uji tarik angkur dapat membantu memastikan bahwa setiap batang angkur memiliki kapasitas penjangkaran yang memadai sehingga mampu memberikan stabilitas dan keamanan pada struktur konstruksi.
Bahaya Kegagalan Angkur
Kegagalan angkur (anchor) dapat menimbulkan konsekuensi yang sangat serius terhadap keselamatan dan keberlangsungan proyek konstruksi. Sistem penjangkaran yang tidak memadai berisiko menyebabkan runtuhnya atap terowongan, dinding terowongan (gang sheet), maupun batuan di sekitarnya, sehingga dapat membahayakan pekerja serta mengganggu proses konstruksi.
Oleh karena itu, setiap angkur harus dipastikan memenuhi persyaratan kekuatan melalui serangkaian pengujian, seperti Anchor Pullout Test. Pengujian ini sangat penting untuk memastikan bahwa sistem penjangkaran mampu menahan beban sesuai dengan desain, sehingga keselamatan pekerja, stabilitas struktur, dan keberhasilan proyek konstruksi dapat terjamin.
Hal-Hal yang Perlu Diperhatikan dalam Pengujian Tarik Angkur
Agar pengujian tarik angkur (Anchor Pullout Test) menghasilkan data yang akurat dan tidak menghambat pelaksanaan proyek, terdapat beberapa hal penting yang harus diperhatikan. Penerapan prosedur yang benar akan membantu memastikan proses pengujian berjalan lancar sekaligus menjamin kualitas sistem penjangkaran.
Berikut beberapa pedoman yang perlu diperhatikan:
1. Kualitas Pemasangan Angkur
Pemasangan angkur harus dilakukan sesuai dengan spesifikasi desain. Perhatikan terutama panjang angkur serta kualitas pengisian grout, karena keduanya sangat memengaruhi kekuatan ikatan antara angkur dan media pemasangannya.
2. Pengendalian Panjang Angkur
Pada saat pengujian tarik, panjang angkur yang terlihat di permukaan (exposed length) sebaiknya berada pada kisaran 40–45 cm agar proses pengujian dapat dilakukan dengan benar.
3. Persiapan Area Pengujian
Untuk memperoleh hasil yang akurat, pengujian sebaiknya dilakukan pada alas beton dengan ketebalan sekitar 10 cm. Pada lapisan batuan yang berkualitas baik, alas tersebut dapat diganti dengan pelat baja.
Di bagian tengah alas dibuat lubang berdiameter 5–6 cm, kemudian alas diposisikan tegak lurus terhadap batang angkur agar gaya tarik bekerja secara merata selama pengujian.
4. Persiapan Sebelum Pengujian
Sebelum pengujian dimulai, teknisi harus menyiapkan informasi penting, antara lain:
- Nomor tiang atau titik pengujian.
- Jenis angkur.
- Jumlah angkur.
- Ukuran atau spesifikasi angkur.
- Nilai gaya tarik yang direncanakan (design pullout force).
5. Frekuensi Pengambilan Sampel
Setiap kelompok sampel terdiri dari tiga batang angkur. Pengujian dilakukan untuk setiap 300 batang angkur yang telah dipasang.
Apabila jumlah angkur kurang dari 300 batang, tetap harus dilakukan pengujian terhadap minimal satu kelompok yang terdiri dari tiga batang angkur.
6. Ketersediaan Angkur untuk Pengujian
Tim konstruksi harus memastikan tersedia jumlah angkur yang cukup untuk keperluan pengujian. Hal ini sangat penting, terutama pada proyek terowongan, di mana sebagian angkur mungkin sudah tertutup sehingga tidak dapat diuji.
7. Penentuan Nilai Pullout Force
Dalam setiap kelompok pengujian, rata-rata nilai Pullout Force dari tiga batang angkur harus sama dengan atau lebih besar dari nilai desain.
Selain itu, nilai pengujian terendah tidak boleh kurang dari 90% dari nilai desain. Apabila hasil berada di bawah batas tersebut, perlu dilakukan evaluasi dan pengujian ulang sesuai prosedur yang berlaku.
Dengan mengikuti seluruh prosedur di atas, Anchor Pullout Test dapat dilaksanakan secara efektif dan menghasilkan data yang akurat, sehingga kinerja angkur dapat dipastikan sesuai dengan spesifikasi serta memenuhi standar keselamatan konstruksi.
Rekomendasi: Alat Uji Tarik Angkur | Anchor Pull-out Tester APT100/200/300
LANGRY Anchor Bolt Pull-out Tester adalah alat serbaguna yang digunakan untuk menguji gaya angkur (anchoring force) pada berbagai komponen. Alat ini sangat cocok untuk pengujian langsung di lapangan serta inspeksi kualitas konstruksi.
Kesimpulan
Pengujian Anchor Pullout Force merupakan salah satu tahapan penting dalam mengevaluasi kekuatan, stabilitas, dan keamanan sistem penjangkaran pada berbagai proyek konstruksi. Pengujian ini membantu memastikan bahwa angkur mampu menahan beban sesuai dengan desain dan berfungsi secara optimal selama masa layanan struktur.
Memahami perbedaan antara Anchor Force dan Anchor Pullout Force, serta menerapkan prosedur pengujian yang benar, akan meningkatkan keandalan hasil pengujian dan meminimalkan risiko kesalahan pengukuran.
Dengan melakukan pengujian secara menyeluruh serta mematuhi standar teknis yang berlaku, para insinyur dapat mengurangi risiko kegagalan struktur, meningkatkan kualitas konstruksi, serta memastikan keselamatan pekerja dan keberhasilan proyek secara keseluruhan.
