Latar Belakang

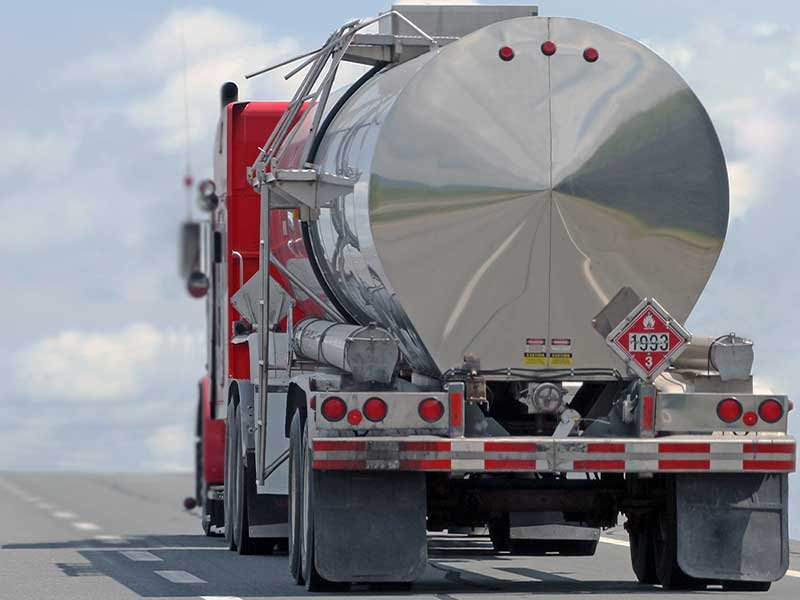

Truk tangki kargo (cargo tank truck) yang digunakan untuk mengangkut bahan berbahaya atau limbah memerlukan inspeksi rutin untuk memastikan keamanan selama pengoperasian dan pemeliharaan. Di Amerika Serikat, persyaratan inspeksi tersebut diatur antara lain dalam Pipeline and Hazardous Materials Safety Administration (PHMSA), DOT Specification 49 CFR §180.407.
Inspeksi harus dilakukan oleh inspektor yang berkualifikasi untuk memastikan kondisi tangki tetap memenuhi persyaratan keselamatan. Pemeriksaan bertujuan mendeteksi berbagai indikasi kerusakan, seperti keausan, malfungsi, korosi, atau penipisan dinding tangki.
Pengukuran ketebalan dinding menjadi salah satu bagian penting dalam inspeksi karena dapat membantu mengidentifikasi kehilangan material yang tidak selalu terlihat secara visual. Dengan melakukan pemeriksaan secara berkala, potensi kerusakan dapat diketahui lebih awal sehingga tindakan perbaikan atau pemeliharaan dapat dilakukan sebelum kondisi tersebut membahayakan keselamatan operasional.
Spesifikasi Department of Transportation (DOT) menetapkan enam jenis pengujian atau inspeksi yang harus dilakukan secara berkala pada cargo tank:
- Inspeksi visual eksternal
- Inspeksi visual internal
- Inspeksi lining
- Uji kebocoran (leakage test)
- Uji tekanan (pressure test)
- Uji ketebalan (thickness test)
Apabila sebuah cargo tank tidak memenuhi salah satu pengujian atau inspeksi tersebut, tangki harus menjalani perbaikan dan inspeksi ulang sebelum dapat digunakan kembali.
Persyaratan Thickness Inspection
Thickness testing harus dilakukan setiap dua tahun pada tangki tanpa lining yang digunakan untuk mengangkut material korosif. Pengujian juga diperlukan apabila tangki tidak digunakan untuk mengangkut bahan berbahaya selama satu tahun atau lebih, atau ketika ditemukan tanda-tanda kerusakan secara visual.
Selain pemeriksaan ketebalan, kondisi lining pada cargo tank yang dilapisi harus diverifikasi setidaknya satu kali setiap tahun menggunakan high-voltage holiday detector, seperti PosiTest HHD. Pemeriksaan ini bertujuan menemukan pinhole, holiday, atau area lining yang mengalami kerusakan.
Apabila ditemukan bagian lining yang terdegradasi atau mengalami kerusakan, area tersebut harus dilepas dan permukaan dinding tangki di bawahnya harus diperiksa. Jika ditemukan korosi, maka pengukuran ketebalan harus dilakukan pada area tersebut untuk menentukan tingkat kehilangan material dan membantu memastikan kelayakan tangki untuk kembali beroperasi.
Area yang Wajib Diperiksa pada Thickness Test
Minimal, pengujian ketebalan harus mencakup beberapa area penting pada dinding cargo tank, terutama lokasi yang berpotensi mengalami korosi, tegangan tinggi, atau penipisan material. Area yang diperiksa meliputi:
- Bagian shell dan head tangki, termasuk area di sekitar perpipaan yang menahan muatan.
- Area dengan tegangan tinggi, seperti bagian tengah bawah tangki.
- Area di sekitar bukaan (openings).
- Area di sekitar sambungan las (weld joints).
- Area di sekitar penguat shell (shell reinforcements).
- Area di sekitar attachment atau perlengkapan tangki.
- Area di sekitar sambungan upper coupler/fifth wheel assembly.
- Area di sekitar sambungan sistem suspensi dan struktur penghubung.
- Area shell yang diketahui memiliki ketebalan rendah, termasuk garis level cairan nominal.
- Struktur penghubung yang menyatukan beberapa cargo tank berbahan carbon steel pada kendaraan cargo tank yang bersifat self-supporting.
Pengujian harus menggunakan wall thickness gage sesuai petunjuk penggunaan dari produsen. Alat yang digunakan harus mampu mengukur ketebalan baja, baja paduan, dan aluminium dengan akurasi hingga ±0,002 inci (±0,06 mm).
Hasil pengukuran harus memenuhi persyaratan In-Service Minimum Thickness yang ditetapkan dalam 49 CFR §180.407 agar cargo tank dapat tetap digunakan. Inspector juga wajib mencatat nilai ketebalan minimum sesuai ketentuan §180.417(b).
Solusi Pengukuran dari DeFelsko
DeFelsko PosiTector UTG Ultrasonic Thickness Gage dirancang untuk pengukuran ketebalan dinding cargo tank berbahan steel, steel alloy, dan aluminum. Teknologi ultrasonic memungkinkan pemeriksaan dilakukan secara non-destruktif, sehingga tidak perlu merusak atau memotong dinding tangki.

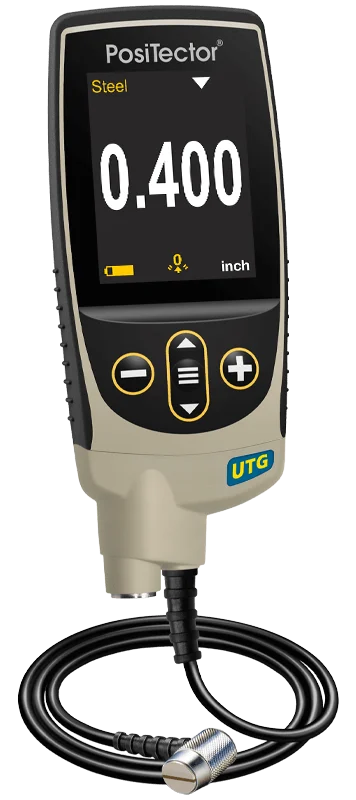

PosiTector UTG C

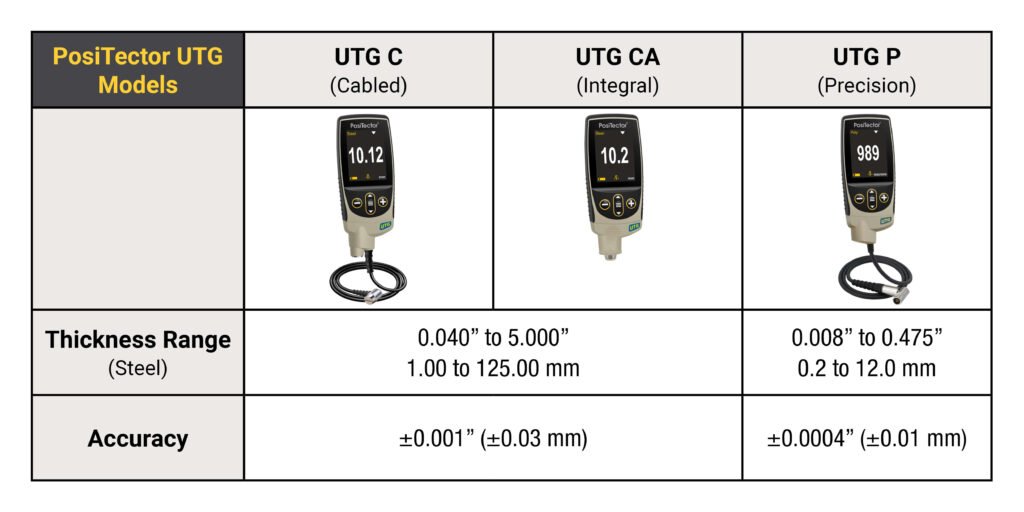

PosiTector UTG C tersedia dalam dua konfigurasi:
- PosiTector UTG C — menggunakan probe berkabel (cabled probe).
- PosiTector UTG CA — menggunakan probe terintegrasi (integral probe) yang memungkinkan pengoperasian dengan satu tangan.
Keduanya dirancang untuk pengukuran ketebalan dinding secara praktis dan efisien di lapangan.
PosiTector UTG P
Untuk aplikasi yang membutuhkan pengukuran material yang sangat tipis, PosiTector UTG P merupakan model presisi yang dapat digunakan untuk mengukur ketebalan dinding di bawah 0,040 inci (1 mm).
Dengan pilihan model tersebut, sistem PosiTector UTG dapat mendukung berbagai kebutuhan inspeksi ketebalan cargo tank dan membantu inspector memperoleh data pengukuran yang akurat untuk evaluasi kondisi dinding tangki.
Pembuatan laporan inspeksi cargo tank menggunakan PosiTector UTG dapat dilakukan dengan cepat dan mudah. Setelah pengukuran selesai, hubungkan alat ke komputer menggunakan kabel USB yang disediakan.
Data hasil pengukuran dapat dilihat langsung melalui web browser atau diunduh dan dianalisis menggunakan PosiSoft Desktop. Perangkat lunak ini memungkinkan inspector membuat laporan profesional dengan menambahkan gambar, catatan, hasil pengukuran, dan informasi inspeksi lainnya.
Dengan dukungan PosiSoft Solutions, data thickness measurement dapat dikelola, ditinjau, dan didokumentasikan dengan lebih mudah sehingga membantu menciptakan rekam jejak inspeksi cargo tank yang terorganisir dan siap digunakan untuk kebutuhan pelaporan serta evaluasi kondisi tangki.
Rekomendasi alat pengukuran dinding: PosiTector UTG
PosiTector UTG adalah alat ukur ketebalan dinding berbasis ultrasonik (ultrasonic wall thickness gages) digital profesional yang dirancang untuk mengukur ketebalan material seperti baja, plastik, dan lainnya. Sangat ideal untuk mendeteksi efek korosi atau erosi pada tangki, pipa, atau struktur apa pun yang aksesnya terbatas hanya dari satu sisi. Model Multiple Echo (UTG M) Thru-Paint bahkan mampu mengukur ketebalan logam pada struktur yang dicat tanpa harus mengupas lapisan cat tersebut.
Kesimpulan
Inspeksi cargo truck tank sesuai dengan DOT Specification 49 CFR §180.407 sangat penting untuk memastikan keselamatan operator, masyarakat, dan lingkungan selama pengangkutan bahan berbahaya. Keausan dan korosi dapat terjadi di berbagai bagian tangki maupun komponennya, sehingga inspeksi berkala oleh inspektor yang berkualifikasi diperlukan untuk mendeteksi potensi bahaya dan menentukan tindakan perbaikan yang tepat.
Pengukuran ketebalan dinding merupakan bagian penting dari inspeksi untuk mengetahui adanya penipisan material yang dapat memengaruhi integritas struktural tangki. PosiTector UTG Ultrasonic Thickness Gage menjadi solusi ideal untuk mengukur ketebalan shell, head, serta area upper coupler assembly pada cargo truck tank secara non-destruktif.
Dengan pengukuran yang akurat dan dokumentasi melalui PosiSoft, hasil inspeksi dapat digunakan untuk membantu memastikan kondisi tangki tetap memenuhi persyaratan ketebalan minimum dan aman untuk digunakan kembali.
