Kurang Penetrasi
Incomplete Penetration (Kurang Penetrasi) adalah cacat pengelasan yang terjadi ketika logam las gagal menembus hingga ke akar sambungan (root joint), sehingga tidak terbentuk ikatan yang sempurna antara kedua logam induk. Cacat ini termasuk salah satu cacat kritis karena dapat menurunkan kekuatan mekanis sambungan las dan meningkatkan risiko kegagalan struktur.
Pada pemeriksaan menggunakan Ultrasonic Flaw Detector (UT), incomplete penetration umumnya memiliki reflektivitas yang tinggi sehingga menghasilkan amplitudo sinyal pantulan (echo) yang besar. Ketika probe ultrasonik digerakkan di sepanjang sambungan las, bentuk gelombang pantulan cenderung stabil, dan amplitudo sinyal yang hampir sama biasanya dapat diperoleh saat pemeriksaan dilakukan dari kedua sisi las.
Keberadaan incomplete penetration tidak hanya mengurangi kekuatan sambungan las, tetapi juga membentuk titik konsentrasi tegangan (stress concentration) pada celah dan ujung daerah yang tidak menyatu. Kondisi ini dapat memicu terbentuknya retak ketika komponen menerima beban, sehingga cacat ini dikategorikan sebagai cacat berbahaya.

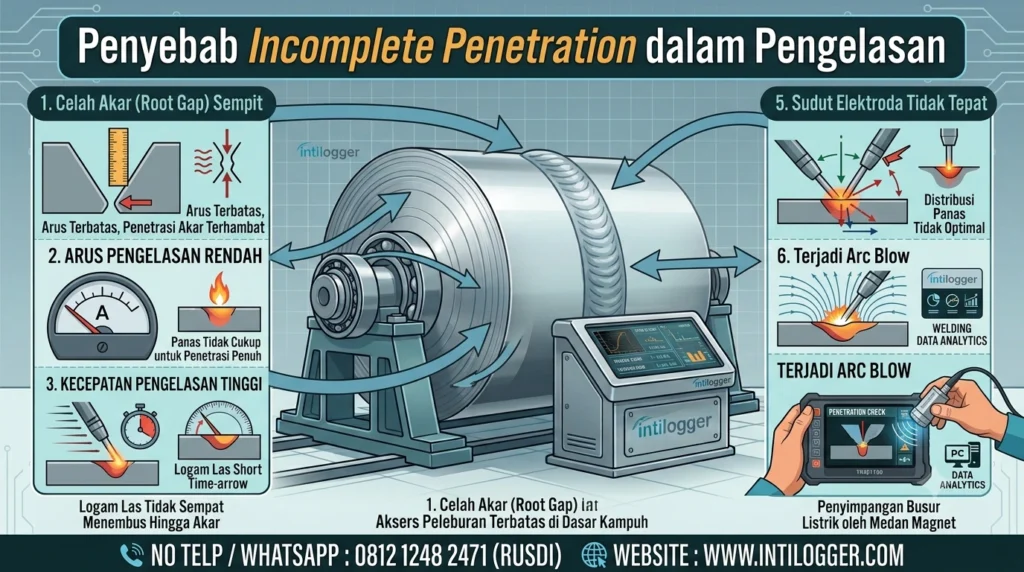

Penyebab Incomplete Penetration
Beberapa faktor yang dapat menyebabkan terjadinya incomplete penetration antara lain:
- Celah akar (root gap) pada kampuh las terlalu sempit.
- Arus pengelasan terlalu rendah sehingga panas tidak cukup untuk menghasilkan penetrasi penuh.
- Kecepatan pengelasan terlalu tinggi sehingga logam las tidak sempat menembus hingga akar sambungan.
- Sudut kampuh (groove angle) terlalu kecil sehingga akses peleburan menjadi terbatas.
- Sudut elektroda atau torch tidak tepat sehingga distribusi panas tidak optimal.
- Terjadi arc blow, yaitu penyimpangan busur listrik akibat pengaruh medan magnet yang menyebabkan penetrasi tidak merata.
Cara Pencegahan
Untuk mencegah terjadinya incomplete penetration, beberapa langkah berikut perlu diterapkan:
- Memilih jenis dan dimensi kampuh las (groove) yang sesuai dengan ketebalan material.
- Menentukan root gap yang tepat agar logam las dapat menembus hingga akar sambungan.
- Mengatur arus, tegangan, dan kecepatan pengelasan sesuai dengan Welding Procedure Specification (WPS).
- Menjaga sudut elektroda atau torch tetap benar selama proses pengelasan.
- Mengendalikan arc blow dengan pengaturan posisi kabel massa dan teknik pengelasan yang sesuai.
- Memastikan operator mengikuti prosedur pengelasan yang telah ditetapkan.

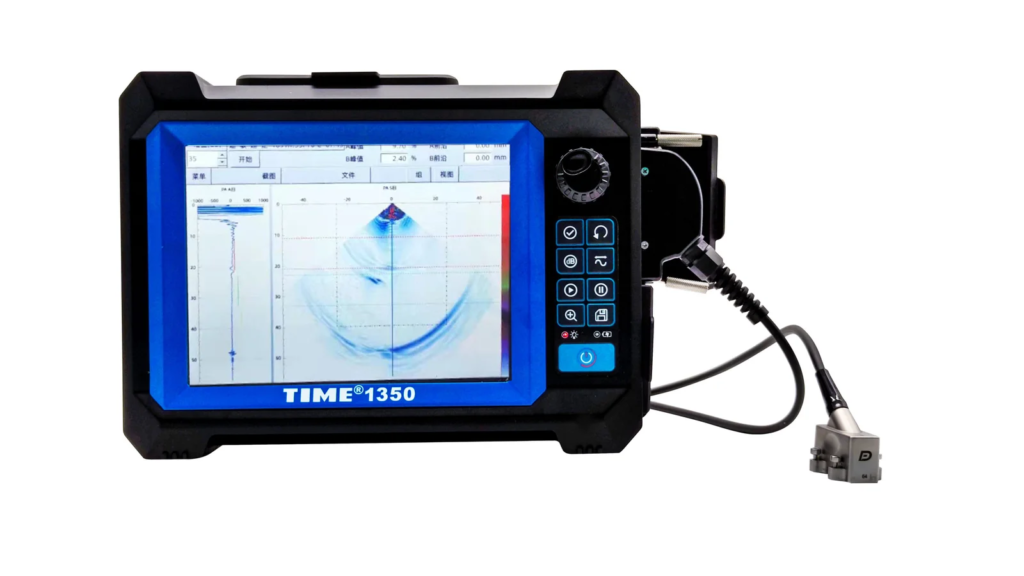

Rekomendasi Alat yang cocok Untuk Arikel ini: TIME®1350
TIME®1350 Phased Array Flaw Detector adalah alat uji cacat ultrasonik Phased Array (PAUT) yang dirancang untuk mendeteksi cacat internal material secara cepat, akurat, dan detail. Alat ini ideal untuk inspeksi non-destruktif (NDT) pada pengelasan, pipa, bejana tekan, dan komponen logam, sehingga sangat cocok digunakan untuk Quality Control (QC) di industri minyak dan gas, manufaktur, petrokimia, pembangkit listrik, dan dirgantara.
Kesimpulan
Incomplete Penetration merupakan salah satu cacat pengelasan yang paling berisiko karena menyebabkan akar sambungan tidak menyatu sempurna dan menjadi titik konsentrasi tegangan yang dapat memicu retak. Melalui inspeksi menggunakan Ultrasonic Flaw Detector (UT), cacat ini dapat dikenali dari sinyal pantulan yang tinggi dan stabil selama proses pemeriksaan. Dengan menerapkan desain kampuh yang tepat, pengaturan parameter pengelasan yang sesuai, serta prosedur kerja yang benar, risiko incomplete penetration dapat diminimalkan sehingga kualitas sambungan las, keselamatan struktur, dan keandalan komponen tetap terjaga.
