Latar Belakang Holiday Detection
Protective coating dan lining digunakan pada substrat logam maupun beton untuk melindungi permukaan dari korosi. Area coating yang terlalu tipis atau tidak memiliki lapisan, yang dikenal sebagai pinhole atau holiday, dapat secara signifikan mengurangi umur layanan sistem coating.
Diskontinuitas tersebut dapat disebabkan oleh gelembung udara yang terperangkap, kontaminasi partikel, atau faktor lain yang menyebabkan sebagian kecil substrat hanya memiliki sedikit atau bahkan tidak memiliki lapisan pelindung. Jika tidak diperbaiki, area tersebut dapat menjadi titik awal terjadinya korosi.
Pinhole atau holiday bahkan dapat muncul pada area yang memiliki Dry Film Thickness (DFT) sesuai spesifikasi dan sering kali tidak dapat terlihat dengan mata telanjang. Oleh karena itu, pengujian coating yang telah curing menggunakan electrical porosity detection instrument sangat penting untuk menemukan pinhole dan mencegah kegagalan coating.
Holiday Detection pada Substrat Logam dan Beton
Pinhole/Holiday Detection dapat dilakukan pada coating non-konduktif yang diaplikasikan pada substrat logam maupun beton.
Beton memiliki konduktivitas yang jauh lebih rendah dibandingkan logam. Namun, kandungan air di dalam beton membuatnya tetap memiliki sedikit konduktivitas listrik sehingga arus yang diperlukan untuk pengujian holiday detection masih dapat mengalir.
Korosi dan pitting yang terjadi di bawah protective coating dapat menyebabkan kegagalan coating yang serius, terutama pada:
- Pipeline
- Tangki penyimpanan
- Struktur baja
- Peralatan industri
- Konstruksi umum
Aplikasi Holiday Detection

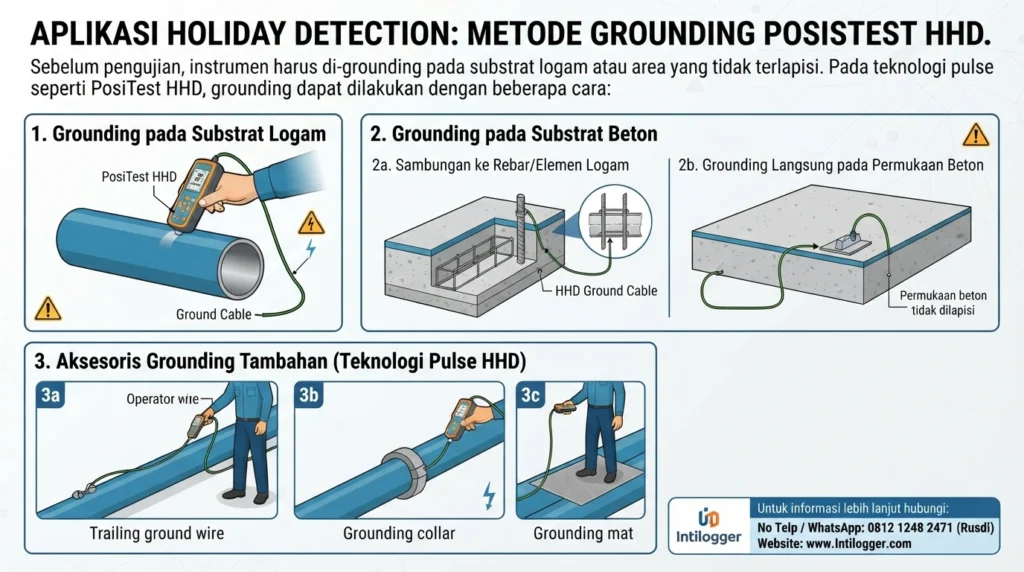

Sebelum pengujian dilakukan, instrumen pinhole/holiday detection harus di-grounding pada area substrat logam yang tidak terlapisi.
Pada high voltage holiday detector dengan teknologi pulse seperti PosiTest HHD, grounding juga dapat dilakukan menggunakan:
- Trailing ground wire
- Grounding collar
- Grounding mat
Untuk substrat beton, kabel grounding dapat dihubungkan ke rebar atau elemen logam lain yang tertanam secara permanen di dalam beton. Jika tidak terdapat grounding logam yang terlihat, kabel grounding dapat ditempatkan langsung pada permukaan beton yang tidak dilapisi.
Prinsip Kerja Holiday Detector
Instrumen menghasilkan tegangan yang memberikan muatan listrik pada elektroda ketika elektroda digerakkan di atas permukaan coating.
Ketika elektroda melewati pinhole atau holiday, arus listrik mengalir dari elektroda menuju substrat di bawah coating. Arus kemudian kembali ke alat melalui kabel grounding sehingga rangkaian listrik menjadi lengkap. Kondisi ini akan memicu alarm suara dan/atau visual, sehingga inspector dapat mengetahui lokasi cacat.

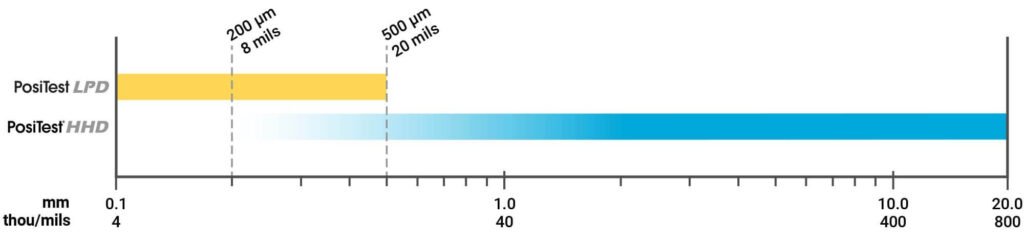

Memilih Low Voltage atau High Voltage Holiday Detector
Pemilihan alat harus mempertimbangkan ketebalan total coating.
Low Voltage Pinhole Detector
Untuk sistem coating dengan ketebalan hingga sekitar 20 mils (500 µm), umumnya digunakan low voltage pinhole detector dengan elektroda berupa spons basah (wet sponge).
PosiTest LPD Low Voltage Pinhole Detector dirancang untuk mendeteksi pinhole dan diskontinuitas pada sistem coating dengan ketebalan total hingga 20 mils (500 µm).
High Voltage Holiday Detector
Untuk coating yang lebih tebal, digunakan high voltage holiday detector atau spark tester. PosiTest HHD dan PosiTest HHD C cocok untuk mendeteksi cacat pada sistem coating dengan ketebalan total 8 mils (200 µm) atau lebih.
Pemilihan tegangan pengujian harus dilakukan berdasarkan ketebalan coating, standar yang berlaku, serta karakteristik dielectric strength dari material coating. Tegangan yang terlalu tinggi dapat menyebabkan kerusakan pada lapisan.
Solusi Holiday Testing dari DeFelsko
DeFelsko menyediakan solusi low voltage dan high voltage porosity detection untuk menemukan pinhole pada coating dan lining non-konduktif yang diaplikasikan pada substrat yang dapat menghantarkan listrik.
PosiTest LPD
PosiTest LPD Low Voltage Pinhole Detector digunakan untuk sistem coating dengan ketebalan total hingga 20 mils (500 µm). Alat ini menggunakan elektroda spons basah untuk mendeteksi diskontinuitas pada coating.
PosiTest HHD dan HHD C
PosiTest HHD dan PosiTest HHD C High Voltage Holiday Detectors digunakan untuk mendeteksi cacat pada sistem coating dengan ketebalan 8 mils (200 µm) atau lebih.
Instrumen DeFelsko dirancang untuk mendukung pengujian berdasarkan berbagai standar ASTM, NACE, ISO, dan standar terkait lainnya. Setiap instrumen juga dilengkapi Long Form Certificate of Calibration tanpa biaya tambahan.

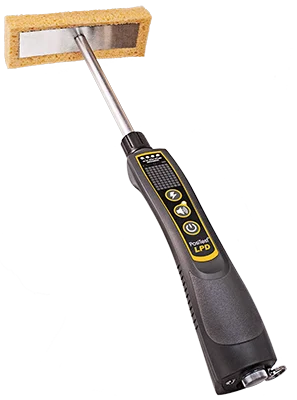

PosiTest LPD Low Voltage Pinhole Detector
PosiTest LPD Low Voltage Pinhole Detector dirancang untuk mendeteksi cacat seperti pinhole, holiday, atau discontinuity pada sistem pelapis dengan ketebalan hingga 20 mils (500 µm). Alat ini bekerja dengan menggunakan spons yang telah dibasahi dan digerakkan secara perlahan di atas permukaan coating.
Ketika spons melewati area yang memiliki pinhole atau bagian coating yang tidak sempurna, arus listrik mengalir dari spons menuju substrat melalui titik cacat. Arus tersebut kemudian kembali ke alat melalui kabel ground sehingga membentuk rangkaian listrik dan secara otomatis mengaktifkan alarm suara dan indikator visual.
PosiTest LPD menjadi solusi praktis untuk pemeriksaan kualitas coating karena dapat membantu menemukan cacat yang sering kali tidak terlihat secara visual, sehingga area yang bermasalah dapat segera ditandai dan diperbaiki sebelum menyebabkan kegagalan coating atau korosi pada substrat.
PosiTest LPD dilengkapi tombol pemilihan tegangan yang memungkinkan pengguna memilih empat pengaturan tegangan pengujian dari 9 hingga 90 V. Rentang tegangan tersebut dirancang untuk memenuhi berbagai standar dan spesifikasi pengujian pinhole pada protective coating.
Fitur GroundSense™ memberikan indikasi visual untuk memastikan instrumen telah ter-grounding dengan benar. Pada setiap pilihan tegangan, indikator akan berkedip saat grounding belum terdeteksi dan berubah menjadi menyala stabil setelah koneksi grounding berhasil terdeteksi. Fitur ini membantu inspector memastikan kondisi grounding sebelum dan selama proses pengujian.
PosiTest LPD tersedia dengan berbagai pilihan sponge hardware dan aksesori ekstensi yang dapat disesuaikan dengan bentuk dan ukuran area pengujian. Pilihan aksesori ini membantu inspector melakukan pengujian pada berbagai konfigurasi permukaan secara lebih praktis dan efisien.
Beberapa pilihan aksesori yang tersedia meliputi:
- Roller Sponge – cocok untuk pemeriksaan permukaan yang luas sehingga proses pengujian dapat dilakukan lebih cepat.
- Inside-Diameter Sponge Attachment – dirancang untuk memeriksa permukaan bagian dalam atau area dengan diameter tertentu.
- Sponge 8 × 8 inci – spons berukuran besar yang dapat dipotong dan disesuaikan menjadi berbagai bentuk sesuai kebutuhan pengujian.
Dengan pilihan hardware dan aksesori yang beragam, PosiTest LPD Low Voltage Pinhole Detector dapat digunakan untuk berbagai jenis permukaan dan kebutuhan inspeksi coating.
PosiTest HHD High Voltage Holiday Detectors
PosiTest HHD dan PosiTest HHD C High Voltage Holiday Detectors dirancang untuk mendeteksi cacat seperti pinhole, holiday, void, dan area coating yang tidak sempurna pada sistem pelapis dengan ketebalan 8 mils (200 µm) atau lebih. Instrumen ini menggunakan elektroda konduktif berupa brush atau spring electrode yang dialiri tegangan tinggi untuk memeriksa kontinuitas coating.
PosiTest HHD menggunakan teknologi Pulsed DC dengan pulsa tegangan sebanyak 30 kali per detik. Teknologi ini membantu membuat proses pengujian lebih aman dan memudahkan proses grounding dibandingkan sistem tegangan tinggi konvensional.
Prinsip Kerja
Prinsip kerja PosiTest HHD serupa dengan low voltage holiday detector. Elektroda yang telah diberi tegangan digerakkan di atas permukaan coating. Ketika elektroda melewati holiday atau pinhole, arus listrik mengalir melalui area cacat menuju substrat di bawahnya. Arus kemudian kembali ke instrumen melalui kabel grounding sehingga rangkaian listrik lengkap dan alarm suara serta indikator visual akan aktif.
Fleksibel untuk Berbagai Kebutuhan Inspeksi

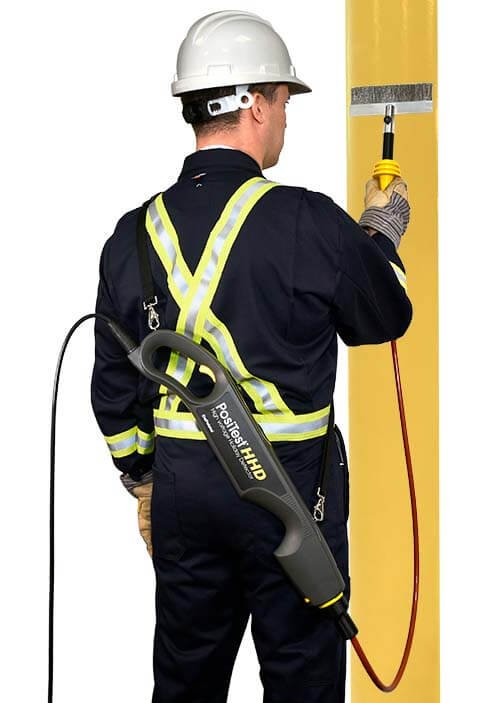

PosiTest HHD dapat langsung digunakan dalam konfigurasi stick. Untuk kebutuhan inspeksi yang lebih nyaman, terutama pada permukaan yang luas atau sulit dijangkau, instrumen juga dapat digunakan dalam konfigurasi shoulder-carried dengan bantuan wand attachment opsional.
Dengan teknologi tegangan tinggi, pilihan elektroda yang fleksibel, serta sistem alarm visual dan suara, PosiTest HHD dan PosiTest HHD C menjadi solusi untuk pemeriksaan kontinuitas coating pada berbagai aplikasi industri seperti pipeline, tangki, struktur baja, dan protective lining.
Rekomendasi alat untuk mendeteksi cacat pada cat: PosiTest LPD
Alat deteksi kebocoran lapisan rendah tegangan (Low Voltage Pinhole Detector) PosiTest LPD. Perangkat genggam canggih untuk mendeteksi holiday, lubang jarum (pinholes), dan ketidaksinambungan pada lapisan pelindung di atas substrat logam dan beton.
Kesimpulan
PosiTest HHD dan PosiTest HHD C High Voltage Holiday Detectors merupakan solusi efektif untuk mendeteksi pinhole, holiday, void, dan cacat lainnya pada protective coating dengan ketebalan 8 mils (200 µm) atau lebih. Dengan elektroda bertegangan tinggi, instrumen dapat mendeteksi cacat yang tidak terlihat secara visual dan memberikan alarm suara serta visual ketika terjadi diskontinuitas coating.
Khusus PosiTest HHD, teknologi Pulsed DC menghasilkan pulsa sebanyak 30 kali per detik, sehingga membantu meningkatkan keamanan dan kemudahan grounding selama inspeksi. Fleksibilitas konfigurasi stick maupun penggunaan wand attachment juga memungkinkan alat digunakan pada berbagai kondisi dan area pengujian.
Dengan kemampuan tersebut, PosiTest HHD Series sangat sesuai untuk mendukung quality control dan quality assurance pada protective coating di berbagai aplikasi, termasuk pipeline, tangki penyimpanan, struktur baja, dan lining industri, sehingga cacat dapat segera ditemukan dan diperbaiki sebelum berkembang menjadi sumber korosi atau kegagalan coating.
