Pipeline merupakan bagian penting dari infrastruktur modern yang digunakan untuk mengalirkan berbagai jenis gas dan cairan, mulai dari gas alam, biofuel, hingga bahan bakar seperti bensin. Karena memiliki peran penting, pipeline harus melalui berbagai pemeriksaan kualitas untuk memastikan integritas struktural, keamanan, dan efisiensi operasionalnya. Salah satu aspek penting dalam perlindungan pipeline terhadap korosi adalah sistem coating. Oleh karena itu, memastikan coating memenuhi spesifikasi yang ditetapkan sangat penting untuk menjaga integritas dan umur layanan pipeline.
Berbagai metode pengujian, prosedur, dan instrumen digunakan untuk memeriksa kualitas protective coating sebelum, selama, dan setelah aplikasi, antara lain:
- Pengukuran ketebalan film kering (DFT) – merupakan salah satu pengukuran paling penting dalam proses aplikasi dan inspeksi coating pelindung untuk memastikan ketebalan lapisan sesuai spesifikasi.
- Persiapan permukaan – permukaan pipa harus dipersiapkan dengan benar sebelum coating diaplikasikan. Proses ini mencakup pemeriksaan dan pembersihan karat, kotoran, debu, garam, serta kontaminan lainnya. Pembuatan surface profile atau anchor pattern yang sesuai melalui abrasive blasting juga membantu meningkatkan daya rekat coating terhadap substrat.
- Kondisi lingkungan – kondisi lingkungan yang sesuai sangat penting selama persiapan permukaan, aplikasi, dan proses curing coating atau lining untuk memastikan performa lapisan yang optimal.
- Pengujian adhesi – digunakan untuk mengevaluasi kemampuan coating menempel pada substrat (substrate adhesion) maupun kemampuan antar-lapisan coating untuk saling melekat (inter-coat adhesion).
- Deteksi holiday/pinhole – setelah protective coating diaplikasikan, perlu dipastikan tidak terdapat cacat atau diskontinuitas yang menyebabkan substrat di bawahnya terbuka. Area kecil dengan coating yang terlalu tipis atau tidak memiliki coating sama sekali, yang dikenal sebagai pinhole atau holiday, dapat menjadi titik awal terjadinya korosi dan secara signifikan mengurangi umur layanan sistem coating.
Dengan melakukan pemeriksaan tersebut secara menyeluruh, kualitas coating pipeline dapat diverifikasi sebelum pipa digunakan, sehingga membantu mencegah korosi dini, mengurangi biaya perbaikan, dan meningkatkan keandalan serta umur operasional pipeline.
Apa Itu Holiday Detection?
Holiday Detection adalah metode pengujian non-destruktif (NDT) yang digunakan untuk mendeteksi cacat pada coating non-konduktif yang diaplikasikan di atas substrat konduktif, seperti pipeline atau pipa baja. Berdasarkan metode pengujian seperti ASTM G62, holiday detector menggunakan elektroda bermuatan listrik yang digerakkan di atas permukaan coating. Ketika elektroda melewati area holiday atau pinhole, arus listrik mengalir dari elektroda melalui cacat menuju substrat konduktif di bawahnya. Arus kemudian kembali ke alat melalui kabel grounding sehingga rangkaian listrik lengkap dan alarm berbunyi, memberi tahu inspector bahwa terdapat cacat pada coating.
Apa Itu ASTM G62 – Standard Test Methods for Holiday Detection in Pipeline Coatings?

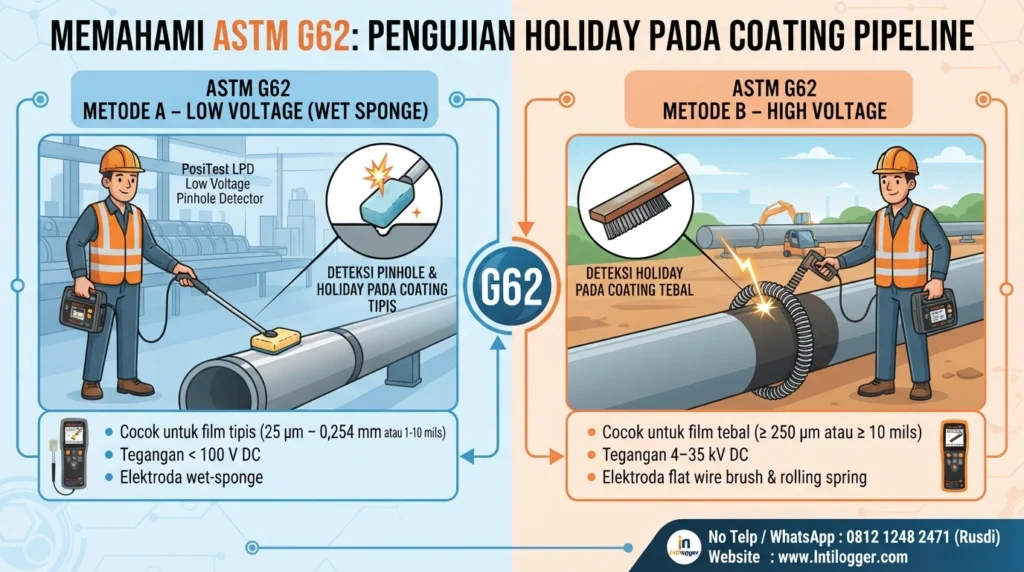

ASTM G62 – Standard Test Methods for Holiday Detection in Pipeline Coatings menjelaskan dua metode pengujian untuk mendeteksi pinhole dan holiday pada coating pipeline, yaitu Metode A dan Metode B.
ASTM G62 Metode A – Low Voltage
Metode A digunakan untuk mendeteksi pinhole dan holiday pada coating film tipis, dengan ketebalan sekitar 25 µm hingga 0,254 mm (1–10 mils). Pengujian dilakukan menggunakan wet-sponge exploring electrode dengan tegangan kurang dari 100 V DC.
Jika digunakan wetting agent selain air, metode ini dapat digunakan untuk coating dengan ketebalan hingga sekitar 0,508 mm (20 mils).
Metode ini cocok untuk pemeriksaan coating tipis dan dapat dilakukan menggunakan PosiTest LPD Low Voltage Pinhole Detector.
ASTM G62 Metode B – High Voltage
Metode B digunakan untuk mendeteksi pinhole dan holiday pada coating film tebal, dengan ketebalan ≥250 µm (≥10 mils). Pengujian menggunakan berbagai jenis elektroda, termasuk flat wire brush dan rolling spring exploring electrode.
Rentang tegangan yang direkomendasikan untuk instrumen metode ini adalah sekitar 4–35 kV DC.
Untuk aplikasi ini dapat digunakan PosiTest HHD dan PosiTest HHD C High Voltage Holiday Detectors.
Prinsip Kerja Holiday Detection
Kedua metode tersebut menggunakan prinsip kerja yang serupa. Elektroda bermuatan listrik digerakkan di atas permukaan coating. Ketika elektroda melewati holiday atau pinhole, arus listrik mengalir melalui area cacat menuju substrat konduktif. Arus kemudian kembali ke alat melalui ground wire, melengkapi rangkaian listrik dan memicu alarm.
Dengan demikian, inspector dapat dengan cepat menemukan diskontinuitas, pinhole, atau area coating yang tidak sempurna sebelum pipeline digunakan. Pengujian ini membantu memastikan lapisan pelindung memberikan perlindungan yang menyeluruh terhadap korosi dan mengurangi risiko kegagalan coating selama masa operasional pipeline.
Prosedur Pengujian ASTM G62, Kalibrasi, dan Verifikasi Operasi
Bagian berikut menjelaskan prosedur pengujian ASTM G62 untuk masing-masing metode menggunakan PosiTest LPD (Metode A) dan PosiTest HHD Series Holiday Detector (Metode B).
Kalibrasi
ASTM G62 merekomendasikan kalibrasi setiap tahun yang dilakukan oleh produsen alat, agen resmi, atau laboratorium kalibrasi terakreditasi yang disetujui oleh produsen. Sertifikat Kalibrasi yang tertelusur ke NIST harus disimpan bersama instrumen sebagai bagian dari dokumentasi pengujian.
Seluruh instrumen pinhole dan holiday testing DeFelsko dilengkapi Long Form Certificate of Calibration yang tertelusur ke NIST (National Institute of Standards and Technology).
Verifikasi
Verifikasi tegangan output dan fungsi keseluruhan alat harus dilakukan sebelum dan sesudah setiap periode penggunaan. Verifikasi juga perlu dilakukan apabila detector terjatuh atau terjadi perubahan pada ketebalan coating maupun elektroda.
Prosedur Verifikasi ASTM G62
Verifikasi Tegangan Output
Catatan: PosiTest LPD, PosiTest HHD, dan PosiTest HHD C dilengkapi voltmeter tersertifikasi internal yang dapat memverifikasi tegangan pada elektroda. Oleh karena itu, kecuali diwajibkan oleh prosedur QA tertentu, prosedur verifikasi eksternal berikut umumnya tidak diperlukan untuk instrumen pinhole dan holiday detector DeFelsko.

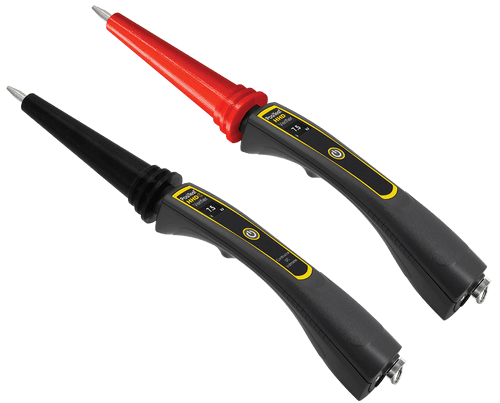

Jika diperlukan untuk memenuhi prosedur Quality Assurance (QA), DeFelsko menyediakan PosiTest LPD Verifier serta PosiTest HHD Series Verifiers untuk model pulsed (PosiTest HHD) maupun continuous DC (PosiTest HHD C).
Langkah verifikasi:
- Pastikan holiday detector telah di-grounding dengan benar dan elektroda telah terhubung ke alat serta bersentuhan dengan coating.
- Hubungkan kabel ground/earth dari high-voltage voltmeter ke konektor ground pada holiday detector.
- Nyalakan holiday detector dan atur tegangan berdasarkan ketebalan coating terendah yang diharapkan atau terukur (minimum thickness). Gunakan tabel referensi tegangan yang berlaku, kemudian aktifkan output tegangan. Pastikan elektroda bersentuhan dengan substrat.
- Tempatkan ujung probe voltmeter pada elektroda holiday detector. Hasil pengukuran voltmeter harus berada dalam ±10% dari tegangan pengujian yang ditetapkan.
- Jika diperlukan, sesuaikan pengaturan tegangan pada holiday detector, kemudian lakukan verifikasi ulang untuk memastikan output berada dalam batas yang dipersyaratkan.
Verifikasi Fungsi (Functional Verification)
Temukan holiday yang sudah diketahui pada coating dengan diameter sekitar 40 mils (1 mm) dan mencapai hingga substrat. Nyalakan holiday detector dan aktifkan output tegangan. Gerakkan elektroda melewati holiday tersebut sesuai prosedur pengujian yang dijelaskan di bawah atau pada Bagian 11 ASTM G62.
Pastikan alarm berbunyi atau indikator alarm aktif ketika elektroda melewati holiday yang telah diketahui. Verifikasi ini memastikan alat dapat mendeteksi diskontinuitas coating dengan baik sebelum pengujian sebenarnya dilakukan.
Prosedur Pengujian ASTM G62
Prosedur pengujian ASTM G62 dibagi menjadi dua metode, yaitu Metode A (low voltage pinhole detector) dan Metode B (high voltage holiday detector).
Metode A – Low Voltage Holiday Detector
1. Persiapkan low voltage detector sesuai petunjuk produsen atau manual PosiTest LPD.
- Basahi sponge electrode dengan air keran bersih dan pasang sponge pada wand.
- Peras kelebihan air dari sponge hingga tidak lagi menetes.
- PosiTest LPD dapat digunakan untuk pengukuran coating dengan DFT hingga 20 mils (500 µm). Untuk coating dengan DFT >250 µm (10 mils), penambahan wetting agent atau surfaktan rendah busa ke dalam air dapat mengurangi tegangan permukaan sehingga air lebih mudah masuk ke dalam diskontinuitas coating.
2. Hubungkan grounding. Pasang ground/earth clip pada bagian komponen yang tidak dilapisi coating. Kemudian hubungkan kabel ground ke jack ground pada bagian bawah PosiTest LPD.
3. Nyalakan alat.
4. Pilih tegangan pengujian. PosiTest LPD akan secara otomatis memverifikasi tegangan yang telah diatur menggunakan voltmeter internal.
5. Verifikasi fungsi alat. Tempelkan elektroda pada permukaan yang tidak dilapisi coating. LED dan alarm suara harus aktif sebagai tanda bahwa alat berfungsi dengan baik.
6. Tempelkan sponge electrode pada permukaan yang telah dilapisi coating. PosiTest LPD dilengkapi fitur GroundSense™ yang memberikan indikasi visual bahwa alat telah ter-grounding dengan benar. Pastikan indikator LED GroundSense™ tetap menyala dan tidak berkedip.
Jika LED berkedip:
- Periksa sambungan kabel ground pada ground clamp dan detector.
- Jika seluruh sambungan sudah benar tetapi LED masih berkedip, pindahkan ground clip ke area lain yang tidak dilapisi coating.
7. Lakukan pengujian. Gerakkan sponge secara perlahan di atas permukaan coating dengan kecepatan maksimum 0,3 m/s (1 ft/s). Jika sponge PosiTest LPD melewati pinhole, seluruh LED indikator akan menyala dan alarm suara akan berbunyi.
8. Tentukan lokasi pinhole. Gunakan bagian sudut sponge untuk menemukan posisi pinhole secara lebih presisi. Tandai lokasi tersebut menggunakan kapur atau painter’s tape agar mudah ditemukan saat proses perbaikan coating.
Metode B – High Voltage Holiday Detector
1. Persiapkan high voltage holiday detector sesuai petunjuk produsen, seperti manual PosiTest HHD atau PosiTest HHD C.
- Pasang electrode rod dan electrode.
- Hubungkan ground cable.
- Pasang baterai sesuai petunjuk alat.
2. Ukur ketebalan coating pada area yang akan diuji sesuai ASTM D7091. Untuk pengukuran ini, PosiTector 6000 Coating Thickness Gage untuk berbagai substrat logam sangat sesuai digunakan.
3. Tentukan tegangan pengujian.
Pemilihan tegangan yang tepat berdasarkan ketebalan coating sangat penting untuk memastikan holiday atau pinhole dapat terdeteksi secara efektif tanpa memberikan tegangan yang tidak sesuai pada sistem coating. Selalu ikuti persyaratan ASTM G62, standar proyek, dan petunjuk produsen alat yang berlaku.
Menentukan Tegangan Pengujian

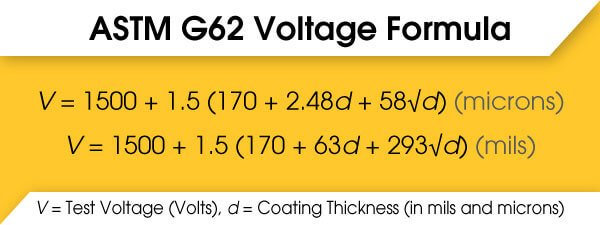

Untuk ASTM G62 Metode B, tegangan pengujian ditentukan berdasarkan ketebalan coating. Rumus yang digunakan adalah:
V = 1500 + 1,5 [170 + 2,48d + 58√d] (micron)
V = 1500 + 1,5 [170 + 63,0d + 293√d] (mils)
Keterangan:
- V = tegangan pengujian (test voltage)
- d = ketebalan coating
Tabel referensi tegangan berdasarkan ketebalan coating dapat dilihat pada Appendix A.
ASTM G62 merekomendasikan penggunaan beberapa pengaturan tegangan apabila ketebalan coating pada suatu area berbeda secara signifikan. Setiap bagian sebaiknya diuji menggunakan tegangan yang sesuai dengan DFT (Dry Film Thickness) pada area tersebut.

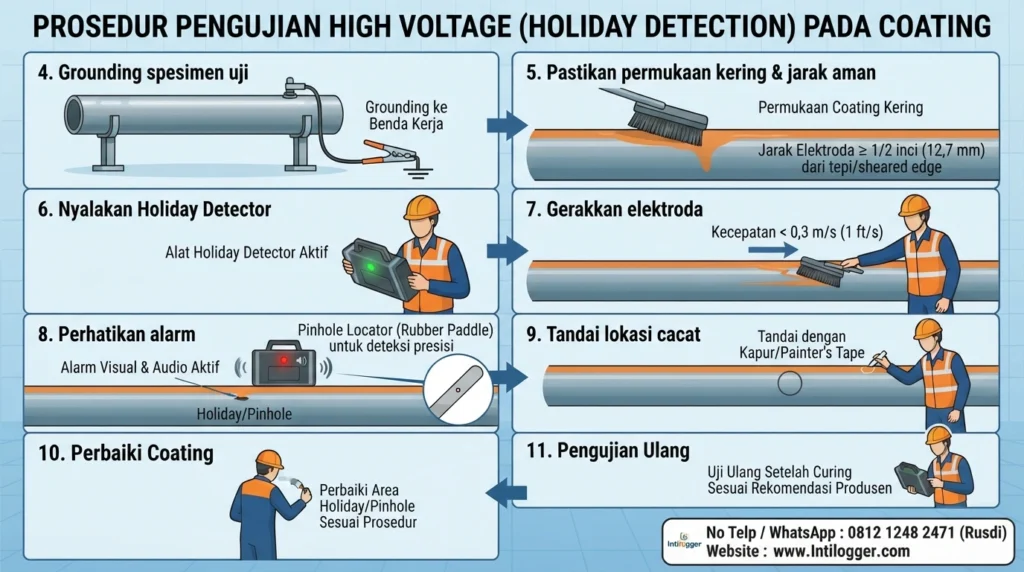

Prosedur Pengujian High Voltage
4. Grounding spesimen uji
Hubungkan spesimen atau benda kerja dengan sistem grounding secara benar sebelum pengujian.
5. Pastikan permukaan coating kering. Jaga agar elektroda berada setidaknya ½ inci (12,7 mm) dari tepi potongan atau tepi terbuka (sheared/slit edge) yang tidak dilapisi coating.
6. Nyalakan high voltage holiday detector.
7. Gerakkan elektroda di atas spesimen dengan kecepatan kurang dari 0,3 m/s (1 ft/s). Pastikan elektroda menyentuh seluruh area coating yang akan diperiksa.
8. Perhatikan alarm. Alarm suara dan visual akan aktif ketika elektroda melewati holiday, void, pinhole, atau area coating yang lebih tipis. Gunakan pinhole locator (Conductive Rubber Paddle) untuk menentukan lokasi cacat secara lebih presisi.
9. Tandai lokasi cacat menggunakan kapur atau painter’s tape agar mudah ditemukan saat proses perbaikan.
10. Perbaiki coating pada area yang mengalami holiday atau pinhole sesuai prosedur perbaikan yang ditetapkan.
11. Lakukan pengujian ulang. Berikan waktu yang cukup agar area perbaikan mengalami proses curing sebelum dilakukan retesting. Kondisi dan waktu curing umumnya ditentukan oleh produsen coating. Hanya area yang diperbaiki yang perlu diuji kembali hingga tidak ditemukan lagi cacat.
Persyaratan Pelaporan ASTM G62
Laporan hasil pengujian ASTM G62 harus mencakup:
- Identifikasi lengkap spesimen uji, termasuk nama/kode coating, diameter pipa, sumber, data produksi, dan nomor produksi (production run number).
- Untuk polymeric precoated corrugated steel pipe, ikuti persyaratan pelaporan dalam ASTM A742/A742M.
- Nama dan jenis instrumen yang digunakan.
- Metode yang digunakan untuk melakukan verifikasi operasi alat.
- Metode pengujian yang digunakan, yaitu Metode A atau Metode B.
- Jika menggunakan Metode B, cantumkan tegangan pengujian yang digunakan serta nilai minimum kekuatan dielektrik coating (V/mm atau V/mil) jika diketahui.

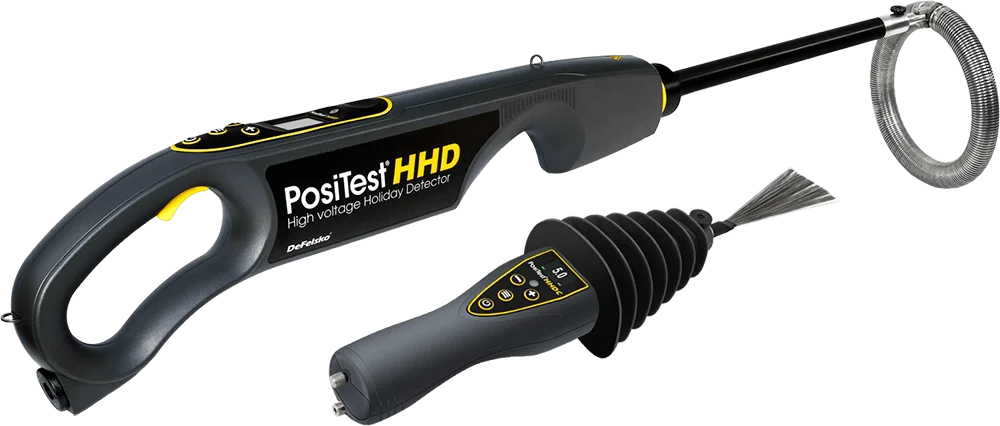

Rekomendasi alat deteksi kebocoran tegangan tinggi: PosiTest HHD
Alat deteksi kebocoran lapisan tegangan tinggi (High Voltage Holiday Detector) PosiTest HHD. Perangkat profesional berbasis DC berdenyut atau kontinyu untuk mendeteksi holiday, pori-pori, dan cacat pada lapisan pelindung, lining, serta membran secara akurat dan aman.
Kesimpulan
Holiday detection pada pipeline merupakan bagian penting dari program quality assurance (QA) untuk memastikan integritas sistem coating yang berfungsi melindungi pipa dari korosi. Cacat seperti pinhole, holiday, void, dan area coating yang terlalu tipis dapat menjadi titik awal korosi apabila tidak terdeteksi dan diperbaiki sebelum pipeline beroperasi.
ASTM G62 menetapkan dua metode pengujian untuk mendeteksi berbagai jenis diskontinuitas pada coating pipeline, yaitu Metode A menggunakan tegangan rendah dan Metode B menggunakan tegangan tinggi. Pemilihan metode dan tegangan pengujian harus disesuaikan dengan ketebalan serta karakteristik coating.

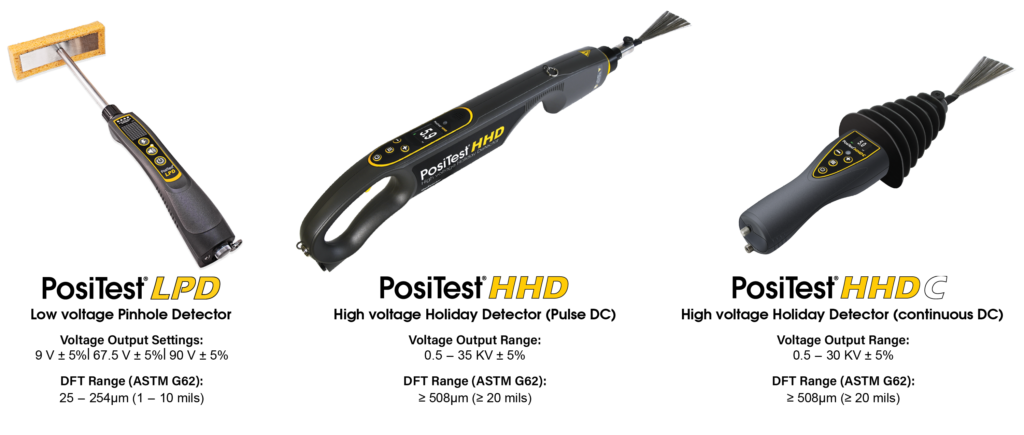

PosiTest LPD Low Voltage Pinhole Detector dan PosiTest HHD Series High Voltage Holiday Detectors dirancang untuk membantu melakukan pengujian pinhole dan holiday detection sesuai prosedur ASTM G62. Penggunaan alat yang tepat, grounding yang benar, pemilihan tegangan sesuai ketebalan coating, serta dokumentasi hasil pengujian akan membantu memastikan kualitas coating pipeline dan meningkatkan perlindungan terhadap korosi.
