Memantau “Arteri” Superkritis: Instrumen Pengujian Tekanan TIME untuk Evaluasi In-Situ Berkapasitas Tinggi pada Pipa yang Sedang Beroperasi

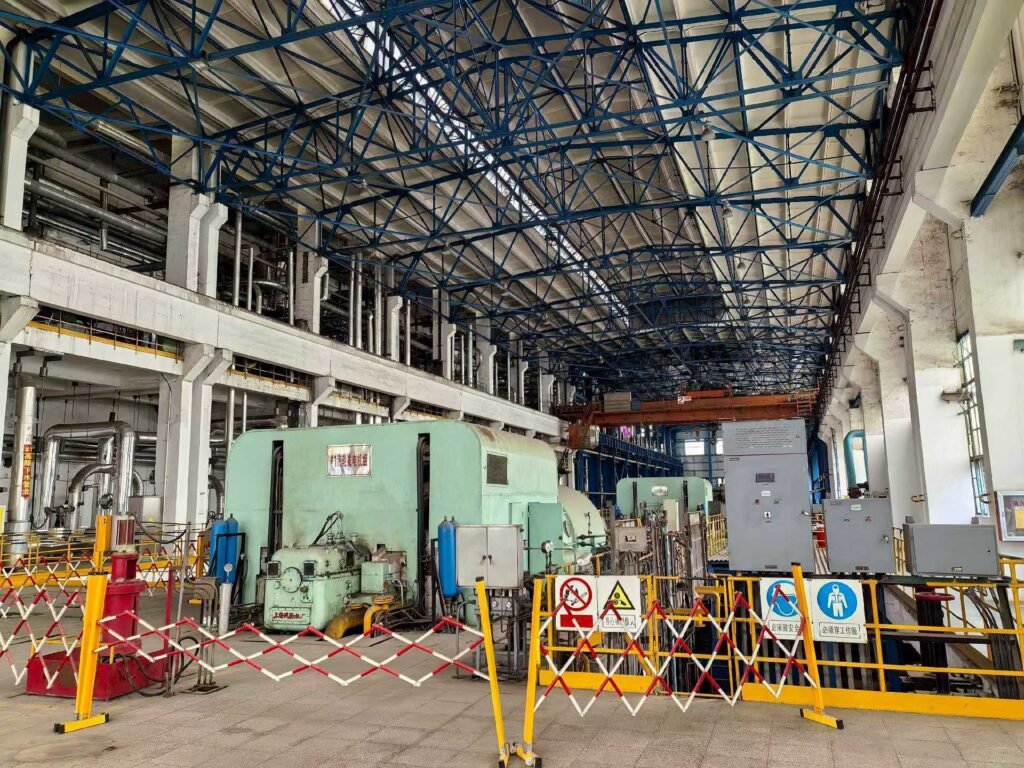

Di lingkungan Pembangkit Listrik Tenaga Uap (PLTU), pipa uap utama (main steam pipeline) dan steam collector (header uap) berperan layaknya arteri dan jantung pada tubuh manusia. Komponen-komponen ini terus-menerus mengalirkan uap bersuhu dan bertekanan tinggi sebagai bagian utama dari proses konversi energi, sehingga menjadi salah satu aset paling kritis dalam sistem pembangkit.
Setelah beroperasi selama ratusan ribu jam, material pada pipa dan header uap akan mengalami penurunan sifat mekanik akibat paparan suhu tinggi, tekanan tinggi, serta beban tegangan yang berlangsung secara terus-menerus. Kondisi tersebut dapat memicu berbagai bentuk degradasi material, seperti kerusakan creep (creep damage), penuaan mikrostruktur (microstructural aging), serta penurunan performa mekanik.
Tingkat kesehatan komponen-komponen kritis ini secara langsung memengaruhi keandalan, keselamatan, dan efisiensi operasional seluruh pembangkit listrik. Oleh karena itu, inspeksi berkala menggunakan metode Non-Destructive Testing (NDT) menjadi sangat penting untuk mendeteksi perubahan kondisi material sejak dini tanpa mengganggu operasi pembangkit.
Instrumen Pengujian Tekanan TIME dirancang untuk mendukung evaluasi in-situ berkapasitas tinggi (high-throughput evaluation) pada pipa yang masih beroperasi (in-service pipelines). Dengan teknologi pengujian yang cepat, akurat, dan portabel, instrumen ini memungkinkan inspeksi dilakukan langsung di lapangan sehingga membantu operator pembangkit menilai kondisi material secara efisien, merencanakan perawatan berbasis kondisi (condition-based maintenance), serta mencegah potensi kegagalan yang dapat menyebabkan penghentian operasi maupun risiko keselamatan.
Metode inspeksi konvensional sering kali memiliki keterbatasan dalam mengevaluasi kondisi material pada komponen kritis. Sebagian metode mengharuskan pemotongan dan pengambilan sampel, yang dapat merusak peralatan serta mengganggu operasional, sementara metode lainnya hanya memberikan informasi yang bersifat tidak langsung dan terbatas sehingga tidak mampu menggambarkan kondisi material secara menyeluruh.
Sebagai solusi atas tantangan tersebut, Instrumen Pengujian Tekanan Berbasis Mikrokomputer dari TIME menghadirkan teknologi inspeksi yang lebih modern dan efisien. Berperan layaknya “dokter evaluasi menyeluruh”, instrumen ini memanfaatkan teknologi In-Situ High-Throughput Pressure Testing untuk melakukan evaluasi kondisi material langsung di lokasi (on-site) tanpa perlu memotong komponen maupun menghentikan operasi pembangkit.
Teknologi ini bekerja layaknya biopsi minimal invasif (minimally invasive biopsy) pada dunia medis, yaitu melakukan pengujian secara presisi terhadap material dengan dampak yang sangat kecil terhadap komponen. Dengan pendekatan ini, kondisi kesehatan material pada pipa uap utama, steam collector, dan komponen kritis lainnya dapat dianalisis secara cepat, akurat, serta non-destruktif.
Melalui evaluasi in-situ, operator pembangkit memperoleh data yang lebih komprehensif mengenai tingkat degradasi material, kerusakan akibat creep, penuaan mikrostruktur, dan penurunan sifat mekanik. Informasi tersebut menjadi dasar yang penting untuk menentukan strategi Condition-Based Maintenance (CBM), memperpanjang umur pakai aset, meningkatkan keselamatan operasional, serta mengurangi risiko kegagalan peralatan yang dapat menyebabkan penghentian operasi secara tidak terduga.
I. Tantangan: Dilema dalam Penilaian Kondisi Pipa yang Masih Beroperasi
Keamanan operasional serta prediksi umur pakai pipa uap utama (main steam pipeline) dan steam collector (header uap) sangat bergantung pada kemampuan memperoleh data terkini mengenai sifat mekanik material, terutama parameter yang berkaitan dengan ketahanan terhadap creep pada suhu tinggi (high-temperature creep strength). Namun, metode inspeksi konvensional masih menghadapi berbagai keterbatasan yang signifikan.
1. Kelemahan Metode Destruktif
Metode uji tarik konvensional (tensile test) mengharuskan pengambilan spesimen standar dengan cara memotong sebagian material dari pipa. Proses ini mengakibatkan:
- Penghentian sementara operasi (shutdown).
- Kerusakan permanen pada komponen.
- Timbulnya titik konsentrasi tegangan (stress concentration) baru yang berpotensi menurunkan integritas struktur.
Akibatnya, metode ini tidak praktis untuk inspeksi rutin pada peralatan yang masih beroperasi.
2. Keterbatasan Metode Pengujian Tidak Langsung
Pengujian kekerasan, seperti Brinell Hardness Test maupun Leeb Hardness Test, memang dapat dilakukan langsung di lapangan. Namun, nilai kekerasan yang diperoleh hanya memiliki korelasi terbatas dengan ketahanan creep material.
Selain itu, hasil pengukuran juga sangat dipengaruhi oleh kondisi permukaan, sehingga sulit digunakan sebagai dasar yang akurat untuk memperkirakan sisa umur pakai komponen yang bekerja pada suhu tinggi.
3. Keterbatasan Evaluasi Metalografi
Teknologi metallographic replication mampu mengamati perubahan mikrostruktur material tanpa merusak komponen. Akan tetapi, metode ini hanya memberikan informasi mengenai kondisi struktur mikro dan tidak dapat menghasilkan parameter mekanik secara kuantitatif, seperti kekuatan tarik atau ketahanan creep.
Akibatnya, tingkat degradasi material tidak dapat dievaluasi secara menyeluruh hanya berdasarkan hasil pengamatan metalografi.
Tantangan Utama Industri
Berbagai keterbatasan tersebut menunjukkan bahwa industri membutuhkan metode inspeksi yang mampu memperoleh parameter mekanik material secara cepat, akurat, kuantitatif, dan non-destruktif, tanpa merusak struktur maupun menghentikan operasi pembangkit.
Kemampuan untuk mengevaluasi kondisi material secara langsung pada pipa yang masih beroperasi (in-service pipelines) menjadi faktor penting dalam mendukung prediksi umur pakai (Remaining Life Assessment), meningkatkan keselamatan operasional, mengoptimalkan strategi Condition-Based Maintenance (CBM), serta mencegah kegagalan komponen kritis pada pembangkit listrik.
II. Solusi: TIME Indenter – “Stetoskop” untuk Evaluasi Integritas Material
TIME Indenter merupakan instrumen pengujian canggih yang dikembangkan berdasarkan teknologi Continuous Depth-Sensing Indentation (CDSI) atau instrumented indentation, sehingga mampu mengevaluasi sifat mekanik material secara akurat tanpa merusak integritas komponen. Teknologi ini bekerja layaknya stetoskop presisi bagi para insinyur inspeksi, membantu menganalisis kondisi material secara langsung pada komponen yang masih beroperasi.
1. Pengujian Minimal Invasif (Minimally Invasive Testing)
Pengujian dilakukan dengan memberikan gaya tekan yang sangat kecil pada permukaan material menggunakan indentor berlian dengan geometri tertentu, seperti Berkovich Indenter. Beban diberikan secara bertahap sesuai laju yang telah ditentukan sehingga menghasilkan jejak indentasi yang sangat kecil dan tidak memengaruhi fungsi maupun kekuatan struktur komponen.
2. Perekaman Data Secara Menyeluruh
Selama proses indentasi berlangsung, sistem akan merekam secara otomatis dan simultan hubungan antara beban (Load/P) dan kedalaman penetrasi (Indentation Depth/h) dalam bentuk kurva P-h (Load–Indentation Depth Curve).
Kurva ini menggambarkan perilaku deformasi elastis dan plastis material, sehingga menjadi sumber informasi utama untuk mengevaluasi karakteristik mekanik material secara komprehensif.
3. Analisis Cerdas dan Perhitungan Otomatis
TIME Indenter dilengkapi dengan algoritma analisis khusus yang mampu mengolah kurva P-h secara otomatis. Dari hasil analisis tersebut, berbagai parameter mekanik penting dapat dihitung secara langsung tanpa perlu mengukur luas bekas indentasi, antara lain:
- Indentation Hardness (Kekerasan Indentasi)
- Indentation Modulus (Modulus Elastisitas Indentasi)
- Yield Strength (Kekuatan Luluh)
- Tensile Strength (Kekuatan Tarik)
Kemampuan ini memungkinkan evaluasi kondisi material dilakukan secara lebih cepat, akurat, dan kuantitatif dibandingkan metode inspeksi konvensional.
Keunggulan Teknologi TIME Indenter
Benar-Benar Non-Destruktif
Kedalaman indentasi umumnya hanya berkisar puluhan hingga ratusan mikrometer, sehingga dapat dikategorikan sebagai metode minimal invasif. Pada pipa bertekanan dengan dinding yang tebal, ukuran indentasi tersebut tidak memengaruhi integritas struktur maupun kinerja komponen.
Memperoleh Data Mekanik Secara Langsung
Berbeda dengan metode yang hanya memberikan indikasi tidak langsung, TIME Indenter mampu memperoleh parameter mekanik kuantitatif yang berkaitan langsung dengan kekuatan dan kekakuan material. Data yang dihasilkan sangat bermanfaat untuk analisis kondisi material, prediksi umur pakai, serta evaluasi keselamatan operasi.
Pengujian Berkapasitas Tinggi (High-Throughput Testing)
Teknologi ini memungkinkan inspeksi dilakukan secara cepat pada puluhan hingga ratusan titik pengujian di berbagai area komponen, seperti:
- Material dasar (Base Metal)
- Sambungan las (Weld)
- Daerah Terpengaruh Panas (Heat-Affected Zone/HAZ)
Hasil pengujian kemudian dapat disusun menjadi peta distribusi sifat mekanik (Mechanical Property Distribution Map), sehingga area yang mengalami degradasi atau memiliki potensi kelemahan dapat diidentifikasi dengan lebih akurat.
Manfaat bagi Industri Pembangkit Listrik
Dengan memanfaatkan TIME Indenter, proses evaluasi integritas material pada main steam pipeline, steam collector, dan komponen kritis lainnya dapat dilakukan secara cepat, akurat, kuantitatif, serta non-destruktif tanpa perlu menghentikan operasi pembangkit. Teknologi ini membantu meningkatkan keandalan inspeksi, mendukung Remaining Life Assessment (RLA) dan Condition-Based Maintenance (CBM), serta mengurangi risiko kegagalan komponen akibat creep, penuaan mikrostruktur, maupun degradasi sifat mekanik selama masa operasi.
III. Aplikasi Praktis: Skrining Kesehatan In-Situ pada “Arteri” dan “Jantung” Pembangkit Listrik
Di lingkungan Pembangkit Listrik Tenaga Uap (PLTU), TIME Indenter berfungsi layaknya dokter evaluasi integritas yang mampu melakukan pemeriksaan kondisi material secara langsung di lapangan (in-situ). Proses inspeksinya dirancang agar cepat, efisien, dan memberikan data kuantitatif yang akurat tanpa menghentikan operasi pembangkit.

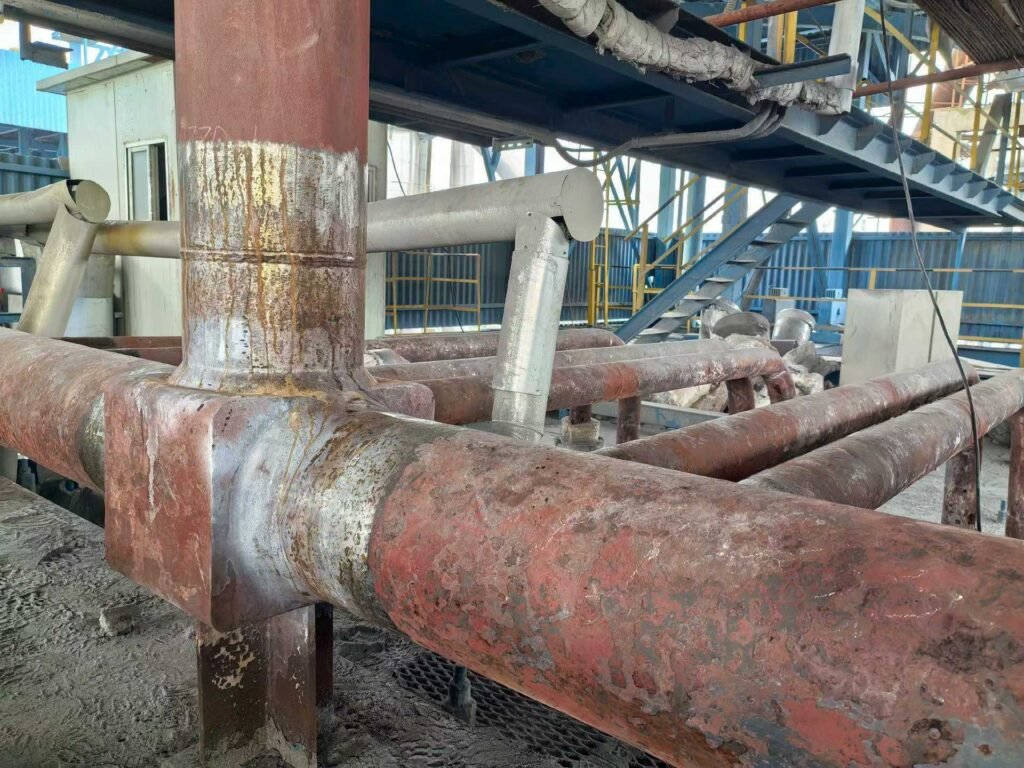

1. Persiapan Inspeksi: Menentukan Titik “Diagnosis”
Tahap pertama adalah menentukan lokasi pengujian berdasarkan hasil analisis teknis, antara lain:
- Analisis distribusi tegangan (stress analysis).
- Pemeriksaan metalografi (metallographic examination).
- Inspeksi visual terhadap kondisi komponen.
Dari hasil analisis tersebut, dibuat grid pengujian yang rapat pada area dengan risiko kerusakan tertinggi, seperti:
- Sisi luar tikungan pipa (outer arc of pipe bends).
- Daerah Terpengaruh Panas (Heat-Affected Zone/HAZ) di sekitar sambungan las.
- Area yang menunjukkan indikasi degradasi material akibat operasi jangka panjang.

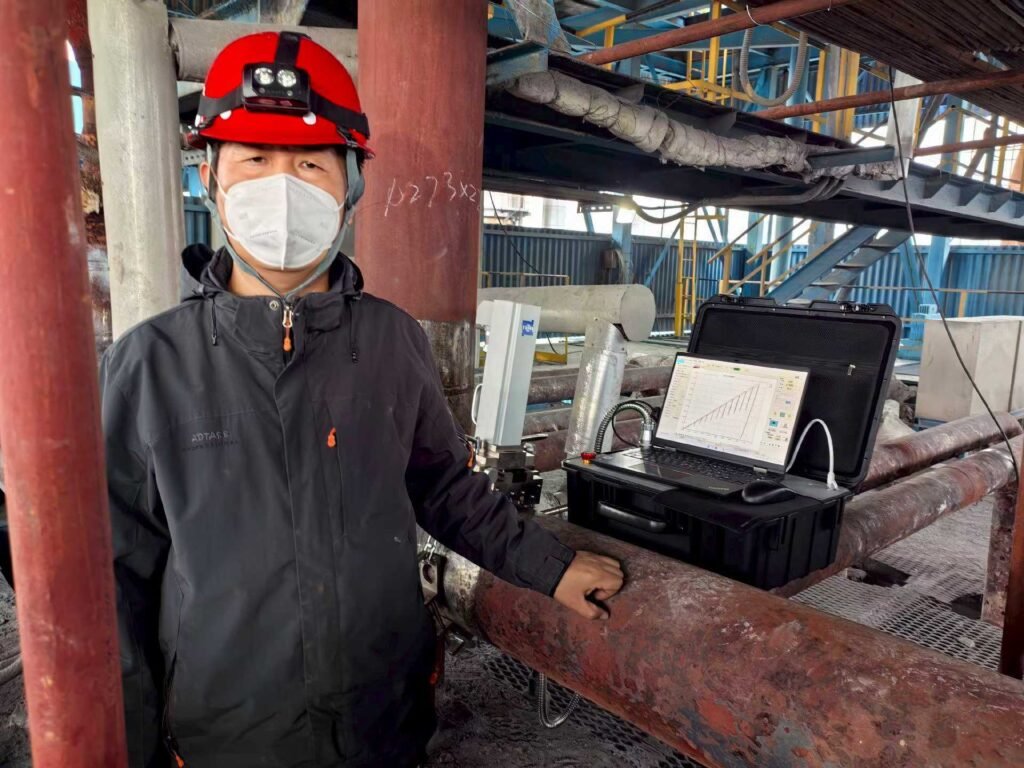

2. Pelaksanaan Pengujian di Lapangan
Setelah titik inspeksi ditentukan, permukaan material dibersihkan melalui proses grinding dan polishing agar memenuhi persyaratan kekasaran permukaan untuk pengujian.

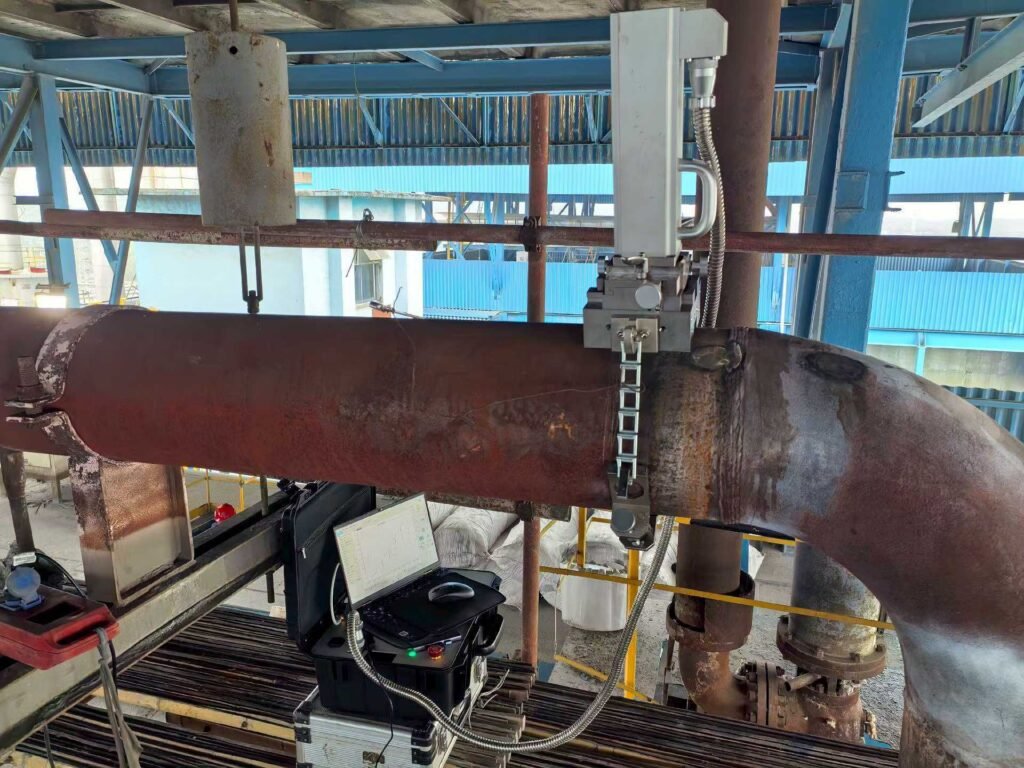

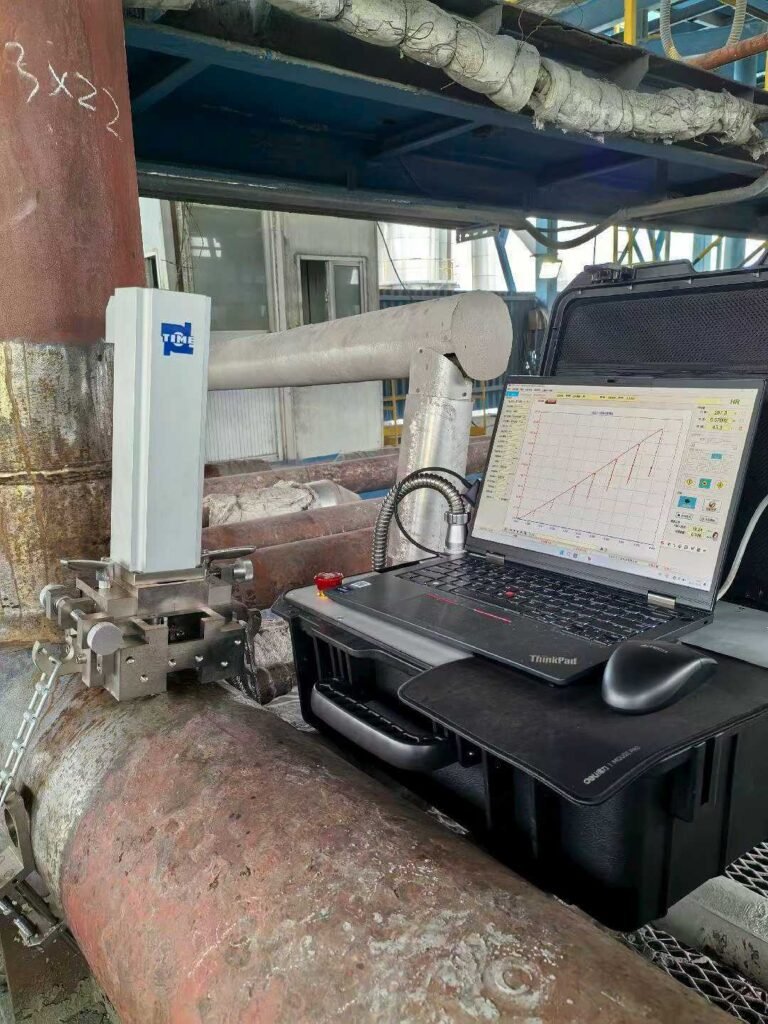

Selanjutnya, Instrumen Pengujian Tekanan TIME dipasang dengan kokoh pada permukaan pipa atau header uap. Setelah sistem diaktifkan, indentor secara otomatis menjalankan seluruh siklus pengujian yang meliputi:
- Pendekatan ke permukaan (approach).
- Pemberian beban (loading).
- Penahanan beban (holding).
- Pelepasan beban (unloading).
Setiap titik pengujian hanya membutuhkan waktu beberapa menit sehingga inspeksi dapat dilakukan secara efisien tanpa mengganggu operasi pembangkit.
3. Evaluasi Berkapasitas Tinggi dan Analisis Mendalam
Salah satu keunggulan TIME Indenter adalah kemampuannya melakukan High-Throughput Testing, yaitu pengujian pada banyak titik secara berurutan.
Pengujian dilakukan pada:
- Material dasar (Base Metal).
- Daerah Terpengaruh Panas (HAZ) di kedua sisi sambungan las.
- Area kritis lainnya pada steam header maupun pipa utama.

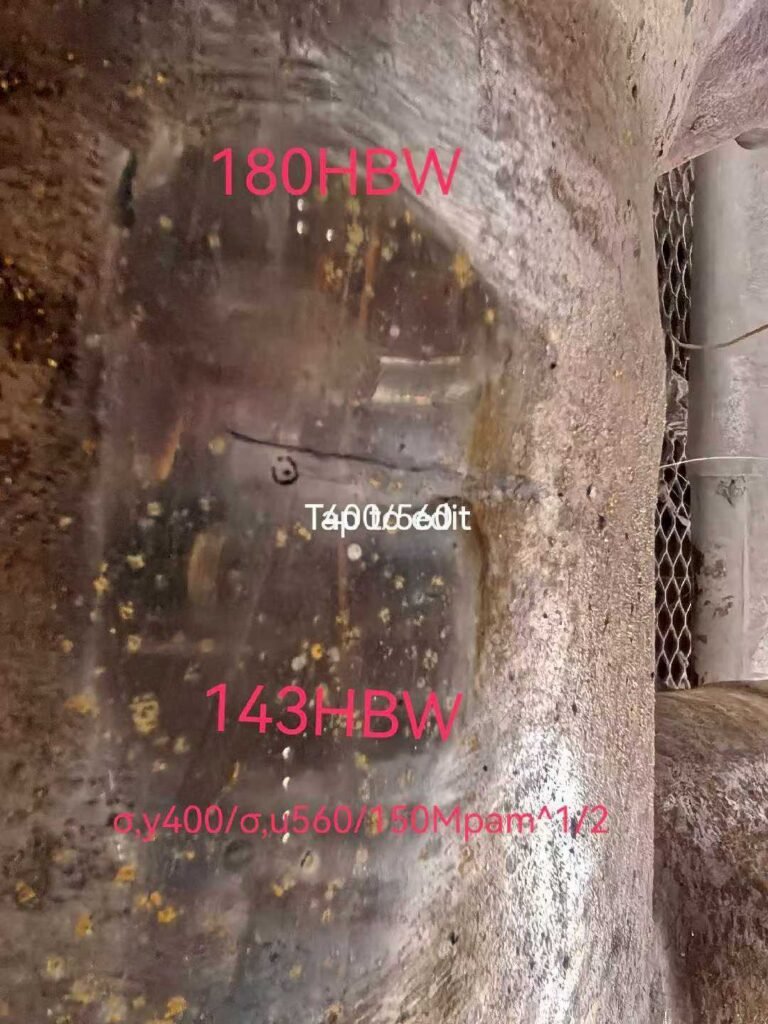

Dalam waktu singkat, instrumen dapat memperoleh ratusan titik data, kemudian menyusunnya menjadi peta distribusi sifat mekanik (Mechanical Property Distribution Map).
Peta ini memudahkan insinyur mengidentifikasi area yang mengalami penurunan kekuatan (performance lowlands), yaitu bagian yang memiliki nilai kekerasan dan kekuatan material lebih rendah dibandingkan area sekitarnya. Zona tersebut sering kali merupakan lokasi awal terjadinya kerusakan akibat creep.
Data hasil pengujian kemudian dibandingkan dengan database degradasi material yang telah dikembangkan melalui pengujian laboratorium. Dengan pendekatan ini, nilai indentation strength dapat dikonversi menjadi parameter penting untuk Remaining Life Assessment (RLA) atau prediksi sisa umur pakai komponen.
4. Penyusunan “Laporan Diagnosis” dan Evaluasi Integritas
Tahap akhir adalah penyusunan laporan evaluasi integritas berdasarkan kombinasi beberapa hasil inspeksi, yaitu:
- Data hasil Indentation Test.
- Pemeriksaan mikrostruktur material.
- Pengukuran ketebalan dinding pipa.
- Data inspeksi pendukung lainnya.
Berdasarkan seluruh informasi tersebut, TIME Indenter membantu menghasilkan kesimpulan teknis yang komprehensif, meliputi:

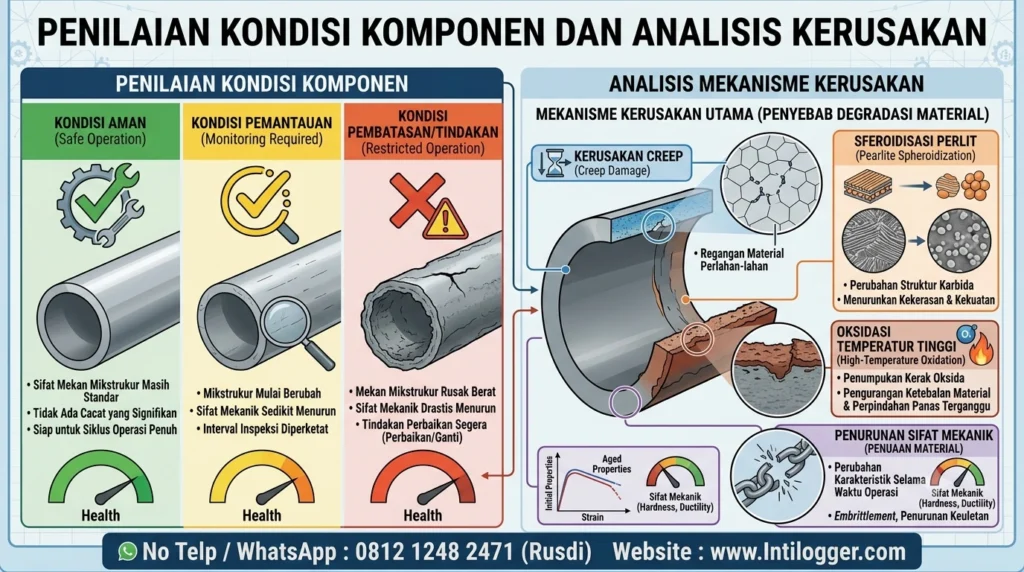

Penilaian Kondisi Komponen (Health Status Rating)
Menentukan apakah komponen masih berada dalam kondisi:
- Aman untuk dioperasikan (Safe Operation).
- Memerlukan pemantauan berkala (Monitoring Required).
- Memerlukan pembatasan atau tindakan perbaikan (Restricted Operation).
Analisis Mekanisme Kerusakan
Mengidentifikasi penyebab utama degradasi material, seperti:
- Kerusakan akibat creep (Creep Damage).
- Sferoidisasi perlit (Pearlite Spheroidization).
- Oksidasi pada temperatur tinggi (High-Temperature Oxidation).
- Penurunan sifat mekanik akibat penuaan material.
Prediksi Sisa Umur Pakai (Remaining Life Prediction)
Dengan memanfaatkan data mekanik aktual hasil pengujian, sistem dapat memberikan estimasi sisa umur pakai komponen yang lebih akurat dibandingkan metode konvensional. Informasi ini menjadi dasar dalam menentukan jadwal inspeksi berikutnya, perencanaan perawatan berbasis kondisi (Condition-Based Maintenance), maupun keputusan penggantian komponen secara tepat waktu.
Manfaat bagi Industri PLTU
Melalui teknologi In-Situ High-Throughput Pressure Testing, TIME Indenter memungkinkan inspeksi komponen kritis dilakukan secara cepat, akurat, kuantitatif, dan non-destruktif. Solusi ini membantu operator pembangkit meningkatkan keselamatan operasi, mengoptimalkan biaya pemeliharaan, memperpanjang umur pakai aset, serta meminimalkan risiko kegagalan pada pipa uap utama dan steam collector yang beroperasi pada suhu dan tekanan tinggi.
IV. Nilai Teknologi: Transformasi dari “Perbaikan Setelah Kerusakan” Menuju “Peringatan Dini Sebelum Kegagalan”
Penerapan Instrumen Pengujian Tekanan TIME (TIME Pressure Testing Instrument) telah membawa perubahan besar dalam sistem inspeksi dan manajemen integritas komponen kritis di Pembangkit Listrik Tenaga Uap (PLTU). Teknologi ini mengubah pendekatan pemeliharaan dari yang sebelumnya bersifat reaktif menjadi proaktif, sehingga potensi kerusakan dapat dideteksi sejak dini sebelum berkembang menjadi kegagalan yang serius.
1. Pengambilan Keputusan yang Lebih Ilmiah (Scientific Decision-Making)
TIME Pressure Testing Instrument memungkinkan pengelolaan umur pakai komponen dilakukan berdasarkan data aktual hasil pengujian, bukan hanya mengandalkan pengalaman atau estimasi.
Data mekanik yang diperoleh secara kuantitatif memberikan dasar yang kuat dalam menentukan:
- Jadwal inspeksi berikutnya.
- Prioritas program pemeliharaan.
- Kebutuhan perbaikan atau penggantian komponen.
- Strategi Remaining Life Assessment (RLA) dan Condition-Based Maintenance (CBM).
Dengan pendekatan berbasis data (data-driven), risiko over maintenance maupun under maintenance dapat diminimalkan sehingga keputusan menjadi lebih tepat dan efisien.
2. Meningkatkan Keselamatan Secara Proaktif (Proactive Safety)
Teknologi In-Situ High-Throughput Pressure Testing memungkinkan identifikasi dini terhadap area yang mengalami penurunan sifat mekanik akibat:
- Kerusakan creep (creep damage).
- Penuaan mikrostruktur material.
- Oksidasi suhu tinggi.
- Degradasi akibat operasi jangka panjang.
Selain mendeteksi potensi kerusakan lebih awal, sistem juga mampu menentukan lokasi kerusakan secara presisi. Dengan demikian, tindakan perbaikan dapat dilakukan sebelum terjadi kegagalan komponen, sehingga konsep “prevention before failure” benar-benar dapat diterapkan dalam operasi pembangkit listrik.
3. Memaksimalkan Efisiensi dan Nilai Ekonomi
Evaluasi kondisi material yang akurat memungkinkan operator memanfaatkan umur pakai komponen secara optimal tanpa mengorbankan faktor keselamatan.
Melalui penilaian integritas yang berbasis data, perusahaan dapat:
- Memperpanjang masa operasi pipa dan steam collector yang masih layak digunakan.
- Menghindari penggantian komponen yang sebenarnya masih memenuhi persyaratan operasi.
- Mengurangi biaya penghentian operasi (shutdown).
- Menekan biaya investasi dan pemeliharaan jangka panjang.
Pendekatan ini memberikan manfaat ekonomi yang signifikan sekaligus meningkatkan keandalan sistem pembangkit.

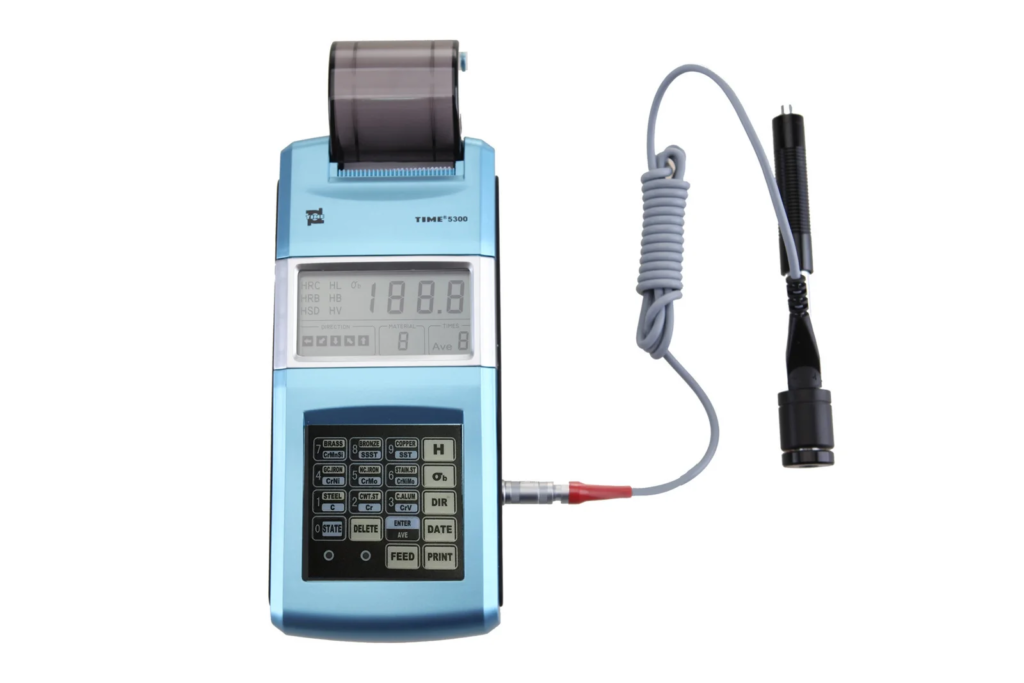

Rekomendasi alat uji kekerasan: TIME®5300
TIME®5300 (TH110) Portable Hardness Tester merupakan alat uji kekerasan portabel yang ekonomis dan mudah digunakan untuk pengukuran kekerasan berbagai jenis material logam. Dengan tingkat akurasi yang tinggi, rentang pengukuran yang luas, serta pengoperasian yang sederhana, alat ini menjadi solusi ideal untuk kebutuhan inspeksi kualitas di lapangan maupun laboratorium. TIME®5300 (TH110) banyak digunakan di berbagai sektor industri, seperti perminyakan, petrokimia, manufaktur, permesinan, pembangkit listrik, serta industri lainnya yang membutuhkan pengujian kekerasan logam secara cepat, akurat, dan efisien.
Kesimpulan
Di era industri modern yang menuntut efisiensi, keselamatan, dan energi bersih, pengelolaan kesehatan aset (Asset Integrity Management) pada infrastruktur yang telah beroperasi memiliki nilai strategis yang sama pentingnya dengan pembangunan fasilitas baru. Oleh karena itu, teknologi inspeksi yang mampu memberikan informasi kondisi material secara akurat tanpa mengganggu operasional menjadi kebutuhan utama bagi industri pembangkit listrik.
TIME Brand Pressure Testing Instrument hadir sebagai solusi inovatif yang berperan layaknya “dokter evaluasi integritas”. Melalui teknologi Continuous Depth-Sensing Indentation dan kemampuan In-Situ High-Throughput Testing, instrumen ini mampu melakukan evaluasi material secara minimal invasif, cepat, dan kuantitatif pada komponen kritis yang masih beroperasi.
Dengan kemampuan melakukan “biopsi minimal invasif” serta skrining berkapasitas tinggi, solusi dari TIME membantu mendeteksi degradasi material sejak tahap awal, mendukung Remaining Life Assessment (RLA), mengoptimalkan Condition-Based Maintenance (CBM), serta mencegah kegagalan komponen sebelum terjadi. Pendekatan ini tidak hanya meningkatkan keselamatan operasional dan memperpanjang umur pakai aset, tetapi juga mengurangi biaya pemeliharaan serta memaksimalkan keandalan pembangkit listrik.
