Pernahkah Anda bertanya, “Apa itu rebound hammer?”, “Bagaimana cara menggunakan rebound hammer?”, atau “Apakah hasil uji rebound hammer akurat?” Jika ya, Anda berada di tempat yang tepat. Pada artikel ini, kami akan membahas secara lengkap pengertian, fungsi, cara kerja, hingga manfaat rebound hammer dalam pengujian beton.
Rebound hammer adalah alat uji non-destruktif (Non-Destructive Testing/NDT) yang digunakan untuk mengukur kualitas dan memperkirakan kuat tekan permukaan beton tanpa merusak struktur. Alat ini bekerja dengan mengukur tingkat pantulan (rebound) dari permukaan beton, sehingga dapat memberikan gambaran mengenai tingkat kekerasan dan kualitas beton secara cepat, praktis, dan efisien.
Dalam dunia konstruksi, rebound hammer memiliki peran yang sangat penting dalam proses inspeksi dan evaluasi struktur beton. Mulai dari pemeriksaan gedung bertingkat, jembatan, jalan beton, hingga berbagai proyek infrastruktur lainnya, alat ini membantu memastikan kualitas beton tetap memenuhi standar keamanan dan kinerja. Lalu, apa yang membuat rebound hammer menjadi salah satu alat uji beton yang paling banyak digunakan? Mari kita bahas lebih lanjut pada artikel berikut.
Apa Itu Rebound Hammer?
Bayangkan Anda memiliki sebuah alat yang memungkinkan Anda memeriksa kekuatan beton hanya dengan beberapa kali ketukan, tanpa merusak struktur yang sedang diuji. Hal tersebut dapat dilakukan dengan menggunakan rebound hammer, salah satu alat uji beton yang paling banyak digunakan dalam industri konstruksi.
Rebound hammer adalah alat Non-Destructive Testing (NDT) yang digunakan untuk mengevaluasi kualitas dan memperkirakan kuat tekan permukaan beton tanpa menyebabkan kerusakan pada struktur. Alat ini juga dikenal dengan beberapa nama lain, seperti Concrete Test Hammer, Swiss Hammer, atau Schmidt Hammer. Selain digunakan untuk memperkirakan kuat tekan beton, rebound hammer juga berfungsi untuk menilai keseragaman dan kualitas beton pada suatu struktur.
Rebound hammer pertama kali ditemukan pada tahun 1954 oleh seorang insinyur sipil asal Zurich, Swiss, bernama Ernst O. Schmidt. Selanjutnya, alat ini dikembangkan oleh Antonio Brandestini melalui perusahaannya, Proceq. Seiring perkembangan teknologi, kini rebound hammer diproduksi oleh berbagai produsen di seluruh dunia dan menjadi salah satu alat standar dalam pengujian beton.
Berdasarkan standar IS: 13311 (Part 2): 1992, tujuan utama pengujian menggunakan rebound hammer meliputi:
- Memperkirakan kuat tekan beton dengan menghubungkan nilai pantulan (rebound number) terhadap kuat tekan beton.
- Menilai keseragaman kualitas beton pada suatu struktur.
- Mengevaluasi kualitas beton berdasarkan standar dan spesifikasi yang berlaku.
- Membandingkan kualitas beton pada berbagai elemen struktur.
- Mengidentifikasi area struktur yang memiliki kualitas beton baik maupun area yang mengalami penurunan kekuatan, serta membandingkan kekuatan antara dua struktur beton yang berbeda.

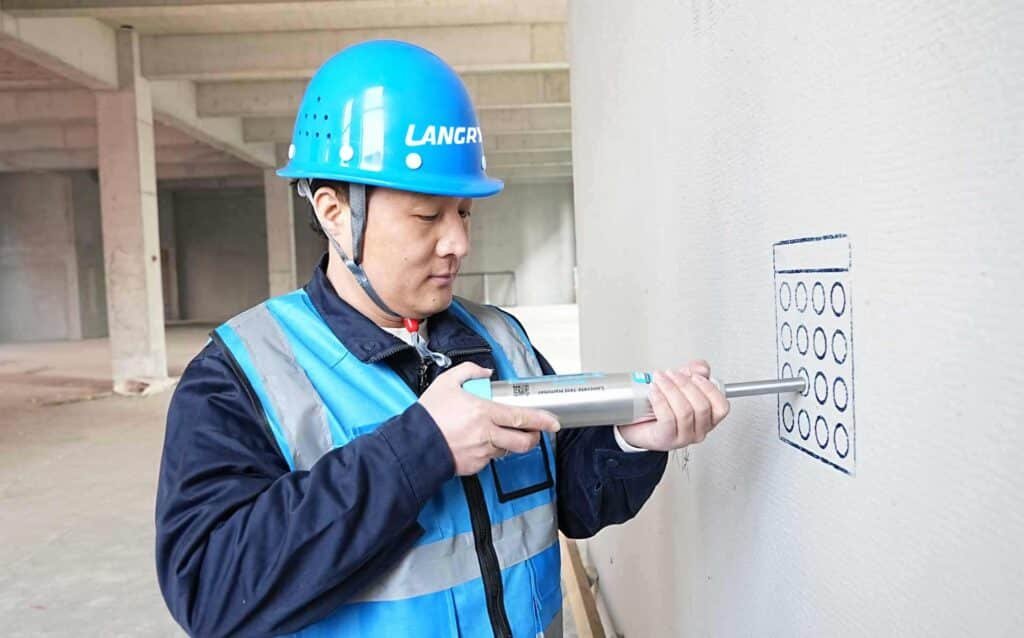

Memahami Prinsip Kerja Rebound Hammer
Pengujian beton yang telah mengeras (hardened concrete) di lapangan merupakan langkah penting untuk mengevaluasi kekuatan dan integritas suatu struktur, terutama pada bangunan yang telah lama digunakan atau terpapar berbagai kondisi lingkungan. Melalui metode Non-Destructive Testing (NDT), rebound hammer memungkinkan proses inspeksi dilakukan tanpa merusak beton, sehingga potensi masalah dapat dideteksi lebih awal dan tindakan perbaikan dapat segera dilakukan.
Lalu, bagaimana cara menggunakan rebound hammer dengan benar? Berikut langkah-langkahnya.
1. Tentukan Titik Pengujian
Pilih beberapa titik pada permukaan beton yang mewakili kondisi struktur secara keseluruhan. Pastikan area yang dipilih tidak mengalami retak, kerusakan, atau cacat permukaan yang dapat memengaruhi hasil pengujian.
2. Bersihkan Permukaan Beton
Sebelum pengujian dilakukan, bersihkan permukaan beton dari debu, kotoran, minyak, cat, atau material lain yang dapat memengaruhi akurasi pembacaan nilai pantulan (rebound value).
3. Siapkan dan Kalibrasi Alat
Pastikan rebound hammer telah dikalibrasi sesuai petunjuk dari produsen. Kalibrasi dapat dilakukan menggunakan calibration anvil atau permukaan keras dengan tingkat kekerasan yang telah diketahui untuk memastikan hasil pengujian tetap akurat.

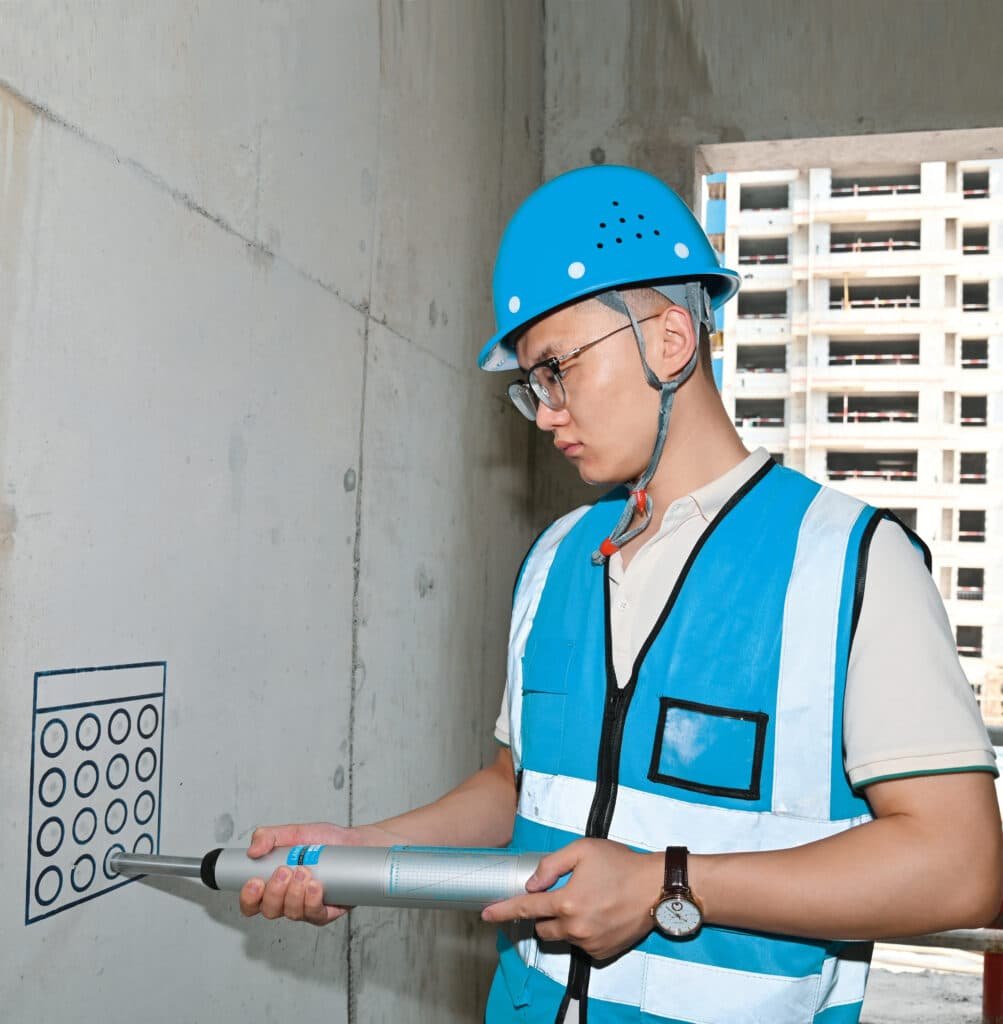

4. Posisikan Alat dan Lakukan Pengujian
Tempatkan rebound hammer tegak lurus terhadap permukaan beton, baik pada posisi horizontal maupun vertikal sesuai kebutuhan. Tekan alat hingga mekanisme pemukul bekerja dan menghasilkan nilai pantulan yang akan digunakan sebagai dasar pengukuran kualitas beton.
5. Lakukan Beberapa Kali Pengukuran
Lakukan pengujian pada setiap titik minimal tiga kali untuk memperoleh hasil yang lebih akurat dan konsisten. Jika terdapat perbedaan nilai yang cukup besar, lakukan pengujian tambahan atau evaluasi kembali kondisi permukaan beton. Catat seluruh hasil pengukuran untuk proses analisis.
6. Konversikan Nilai Pantulan ke Kuat Tekan Beton
Gunakan tabel atau grafik korelasi (correlation chart) yang sesuai dengan jenis campuran dan umur beton untuk mengonversi nilai pantulan (rebound number) menjadi estimasi kuat tekan beton (compressive strength).
7. Analisis Hasil Pengujian
Evaluasi seluruh hasil pengujian yang telah diperoleh. Secara umum, nilai pantulan yang lebih tinggi menunjukkan beton memiliki kuat tekan yang lebih baik, sedangkan nilai yang lebih rendah dapat mengindikasikan adanya penurunan kualitas atau potensi masalah pada struktur beton. Hasil ini dapat digunakan sebagai dasar untuk inspeksi lanjutan maupun pengambilan keputusan dalam proses pemeliharaan dan perbaikan struktur.
Faktor-Faktor yang Memengaruhi Hasil Uji Rebound Hammer
Hasil pengujian menggunakan rebound hammer dapat dipengaruhi oleh berbagai faktor yang berkaitan dengan material beton maupun kondisi di lapangan. Memahami faktor-faktor ini sangat penting agar hasil pengujian lebih akurat dan dapat dijadikan dasar yang tepat dalam mengevaluasi kualitas beton.
1. Jenis Agregat
Jenis agregat yang digunakan dalam campuran beton memengaruhi hubungan antara nilai pantulan (rebound number) dan kuat tekan beton. Korelasi standar umumnya tersedia untuk beton yang menggunakan agregat normal seperti kerikil dan batu pecah (crushed aggregate). Namun, pada beton yang menggunakan agregat ringan (lightweight aggregate), diperlukan proses kalibrasi khusus agar hasil pengujian tetap akurat.
2. Jenis Semen
Jenis semen juga berpengaruh terhadap hasil pengujian rebound hammer. Beton yang menggunakan Ordinary Portland Cement (OPC) memiliki karakteristik yang berbeda dibandingkan beton yang menggunakan semen alumina tinggi (high alumina cement), yang umumnya menghasilkan kuat tekan lebih tinggi. Sementara itu, penggunaan Super Sulphated Cement dapat menghasilkan kuat tekan beton yang lebih rendah dibandingkan beton dengan OPC.
3. Kondisi Permukaan dan Kelembapan Beton
Rebound hammer memberikan hasil terbaik pada permukaan beton yang padat dan memiliki tekstur rapat. Pengujian kurang direkomendasikan pada beton dengan banyak rongga (honeycomb) atau beton tanpa agregat halus (no-fines concrete), karena dapat mengurangi tingkat akurasi. Selain itu, permukaan beton yang telah dipoles atau diratakan dapat menghasilkan nilai pantulan yang lebih tinggi dibandingkan permukaan hasil cetakan. Kelembapan juga memengaruhi hasil pengujian, di mana beton yang masih basah umumnya menghasilkan nilai pantulan lebih rendah sehingga estimasi kuat tekannya dapat terlihat lebih kecil dibandingkan beton dalam kondisi kering.
4. Proses Curing dan Umur Beton
Kekuatan serta kekerasan beton akan terus berkembang seiring bertambahnya umur beton dan dipengaruhi oleh proses curing. Pada umumnya, beton dengan usia antara 3 hingga 90 hari masih memiliki hubungan korelasi yang baik dengan nilai rebound. Namun, untuk beton yang berusia lebih lama, diperlukan kurva kalibrasi khusus agar estimasi kuat tekan tetap akurat.
5. Karbonasi pada Permukaan Beton
Karbonasi merupakan proses alami yang dapat meningkatkan kekerasan lapisan permukaan beton. Kondisi ini dapat menyebabkan rebound hammer memberikan estimasi kuat tekan yang lebih tinggi dari kondisi sebenarnya. Oleh karena itu, untuk memperoleh hasil yang lebih akurat, lapisan beton yang telah mengalami karbonasi sebaiknya dihilangkan terlebih dahulu sehingga pengujian dilakukan pada lapisan beton yang belum terkarbonasi.
Perbedaan Rebound Hammer High Strength dan Rebound Hammer Standar
Rebound hammer merupakan alat yang umum digunakan untuk menguji kekerasan permukaan beton secara non-destruktif (Non-Destructive Testing/NDT). Secara umum, terdapat dua jenis rebound hammer yang sering digunakan, yaitu high-strength rebound hammer dan standard rebound hammer. Meskipun sekilas terlihat serupa, keduanya memiliki perbedaan dari segi desain, fungsi, hingga kemampuan pengujian.
Berikut beberapa perbedaan utama antara high-strength rebound hammer dan standard rebound hammer.
1. Bentuk dan Ukuran
Secara tampilan, kedua jenis rebound hammer memiliki desain yang hampir sama. Namun, high-strength rebound hammer umumnya memiliki dimensi atau panjang yang lebih besar dibandingkan dengan standard rebound hammer karena dirancang untuk menghasilkan energi tumbukan yang lebih tinggi.
2. Aplikasi Penggunaan
High-strength rebound hammer dirancang khusus untuk menguji beton berkekuatan tinggi maupun komponen struktur beton berukuran besar. Alat ini juga mampu mengevaluasi lapisan agregat dan zona transisi pada beton berkekuatan tinggi.
Sementara itu, standard rebound hammer lebih banyak digunakan untuk pengujian beton pada bangunan umum, seperti pelat lantai, balok, kolom, jembatan, dan berbagai elemen struktur lainnya, terutama untuk pemeriksaan kekuatan beton di lapangan.
3. Energi Tumbukan (Nominal Energy)
Perbedaan paling mendasar terletak pada energi tumbukan yang dihasilkan.
- Standard Rebound Hammer Tipe 225 memiliki energi tumbukan nominal sebesar 2,207 Joule (J).
- High-Strength Rebound Hammer Tipe 450 memiliki energi tumbukan nominal sebesar 4,500 Joule (J).
- High-Strength Rebound Hammer Tipe 550 memiliki energi tumbukan nominal sebesar 5,500 Joule (J).
Semakin besar energi tumbukan, semakin dalam area beton yang dapat dievaluasi selama proses pengujian.
4. Nilai Kalibrasi
Setiap jenis rebound hammer memiliki standar kalibrasi yang berbeda.
- Standard Rebound Hammer Tipe 225 yang diuji menggunakan steel anvil dengan tingkat kekerasan Rockwell HRC 60 ± 2 menghasilkan nilai pantulan (rebound value) sebesar 80 ± 2.
- High-Strength Rebound Hammer Tipe 450 pada high-strength steel anvil dengan tingkat kekerasan yang sama menghasilkan nilai pantulan 88 ± 2.
- High-Strength Rebound Hammer Tipe 550 pada high-strength steel anvil dengan Rockwell HRC 60 ± 2 menghasilkan nilai pantulan 83 ± 1.
Kalibrasi ini penting untuk memastikan hasil pengujian tetap akurat dan konsisten.
5. Rentang Pengukuran
Kedua jenis rebound hammer juga memiliki rentang pengukuran yang berbeda.
- Standard Rebound Hammer cocok digunakan untuk beton dengan kuat tekan sekitar 10–60 MPa.
- High-Strength Rebound Hammer dirancang untuk menguji beton berkekuatan tinggi dengan rentang kuat tekan sekitar 50–100 MPa.
Karena itu, pemilihan jenis rebound hammer harus disesuaikan dengan spesifikasi beton yang akan diuji.
6. Area Tumbukan
Perbedaan lainnya terletak pada area yang dipengaruhi oleh energi tumbukan. Pada standard rebound hammer, energi tumbukan umumnya hanya memengaruhi lapisan pasta semen di permukaan beton.
Sebaliknya, high-strength rebound hammer memiliki energi tumbukan yang lebih besar sehingga mampu menjangkau lapisan agregat serta zona transisi di dalam beton berkekuatan tinggi. Oleh karena itu, peningkatan energi tumbukan tidak selalu menghasilkan nilai pantulan yang lebih tinggi, karena hasil pengujian juga dipengaruhi oleh karakteristik lapisan beton yang lebih dalam.

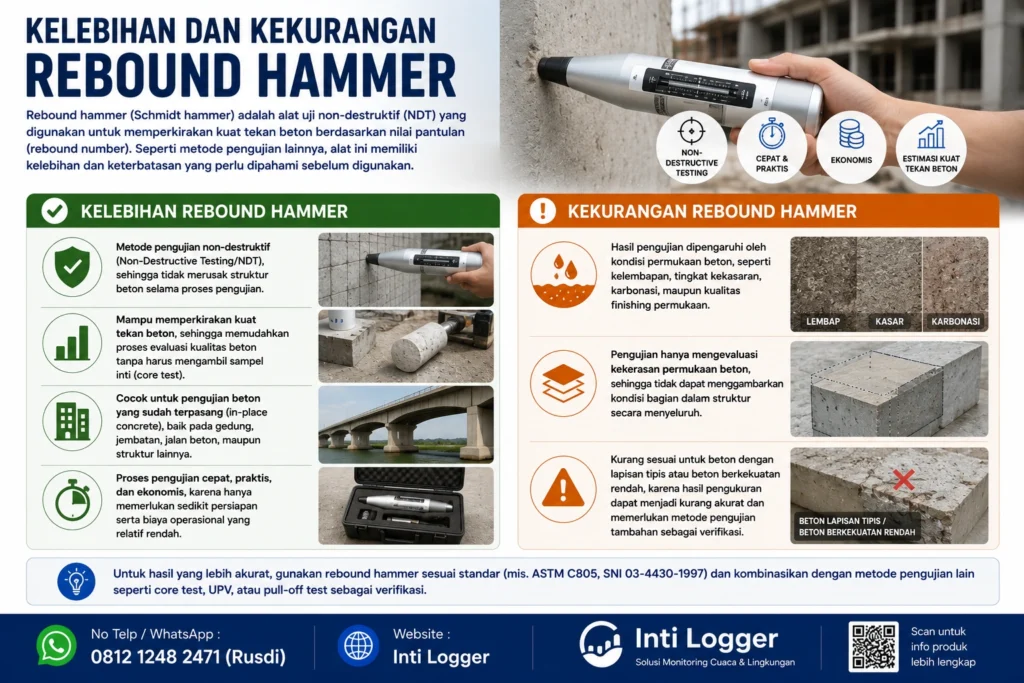

Kelebihan dan Kekurangan Rebound Hammer
Seperti metode pengujian lainnya, rebound hammer memiliki berbagai kelebihan dan keterbatasan yang perlu dipahami sebelum digunakan. Mengetahui kedua aspek ini akan membantu Anda menentukan apakah alat ini sesuai dengan kebutuhan inspeksi dan evaluasi struktur beton pada proyek konstruksi.
Kelebihan Rebound Hammer
- Metode pengujian non-destruktif (Non-Destructive Testing/NDT), sehingga tidak merusak struktur beton selama proses pengujian.
- Mampu memperkirakan kuat tekan beton, sehingga memudahkan proses evaluasi kualitas beton tanpa harus mengambil sampel inti (core test).
- Cocok untuk pengujian beton yang sudah terpasang (in-place concrete), baik pada gedung, jembatan, jalan beton, maupun struktur lainnya.
- Proses pengujian cepat, praktis, dan ekonomis, karena hanya memerlukan sedikit persiapan serta biaya operasional yang relatif rendah.
Kekurangan Rebound Hammer
- Hasil pengujian dipengaruhi oleh kondisi permukaan beton, seperti kelembapan, tingkat kekasaran, karbonasi, maupun kualitas finishing permukaan.
- Pengujian hanya mengevaluasi kekerasan permukaan beton, sehingga tidak dapat menggambarkan kondisi bagian dalam struktur secara menyeluruh.
- Kurang sesuai untuk beton dengan lapisan tipis atau beton berkekuatan rendah, karena hasil pengukuran dapat menjadi kurang akurat dan memerlukan metode pengujian tambahan sebagai verifikasi.
Rekomendasi alat uji rebound hammer akurat: Concrete Test Hammer RH450-A
RH450-A Concrete Test Hammer dirancang untuk mengukur dan mengevaluasi kuat tekan beton berkekuatan tinggi secara akurat pada berbagai proyek konstruksi. Dengan energi tumbukan sebesar 4,5 J, alat ini mampu memberikan hasil pengujian yang cepat, efisien, dan andal, sehingga sangat cocok digunakan pada struktur beton dengan mutu tinggi.
Berkat konstruksi yang kokoh dan rekayasa presisi, RH450-A menghasilkan nilai pantul (rebound value) yang stabil dan konsisten, sehingga memudahkan pengguna dalam melakukan inspeksi kualitas beton. Alat ini merupakan pilihan ideal untuk pengujian pada berbagai proyek, seperti gedung bertingkat, jembatan, terowongan, serta infrastruktur lainnya.
Kesimpulan
Rebound hammer merupakan alat Non-Destructive Testing (NDT) yang digunakan untuk mengukur kekerasan permukaan beton dan memperkirakan kuat tekan beton tanpa merusak struktur. Alat ini banyak dimanfaatkan dalam proyek konstruksi untuk mengevaluasi kualitas, kekuatan, dan keseragaman beton secara cepat, praktis, dan efisien.
Meskipun hasil pengujian rebound hammer cukup andal, akurasinya dipengaruhi oleh beberapa faktor, seperti kondisi permukaan, kelembapan, jenis beton, dan proses kalibrasi alat. Oleh karena itu, penggunaan yang sesuai prosedur akan membantu menghasilkan data yang lebih akurat sebagai dasar evaluasi kondisi struktur beton.
