Alat Uji Kekerasan End-Quench adalah sistem pengujian kekerasan otomatis yang dirancang khusus untuk menentukan kemampuan pengerasan (hardenability) pada baja. Berbeda dengan alat uji kekerasan serbaguna, alat ini digunakan secara khusus untuk melakukan pengujian End-Quench atau Jominy Test, yaitu metode standar yang digunakan untuk mengevaluasi kemampuan baja membentuk kekerasan pada berbagai kedalaman setelah proses pendinginan cepat (quenching).
Konsep Dasar: Pengujian End-Quench (Jominy Test)
End-Quench Hardness Tester merupakan alat pengujian kekerasan otomatis yang dirancang khusus untuk menentukan kemampuan pengerasan (hardenability) pada baja. Pengujian ini dilakukan menggunakan metode End-Quench atau Jominy Test, yang bertujuan untuk mengukur seberapa dalam baja mampu membentuk struktur martensit berkekerasan tinggi setelah proses quenching. Nilai hardenability menjadi parameter penting untuk menentukan keseragaman sifat mekanik baja setelah perlakuan panas (heat treatment).
Komposisi Peralatan dan Prinsip Kerja
Komposisi Sistem
1. Mesin End-Quench (End-Quench Testing Machine)
Digunakan untuk melakukan pendinginan cepat (quenching) pada salah satu ujung spesimen standar berukuran Ø25 × 100 mm menggunakan semprotan air.
2. Platform Pengujian Kekerasan Otomatis
Biasanya berupa Rockwell Hardness Tester (HRC) yang dilengkapi meja spesimen bergerak otomatis berpresisi tinggi untuk melakukan pengukuran kekerasan secara berurutan.

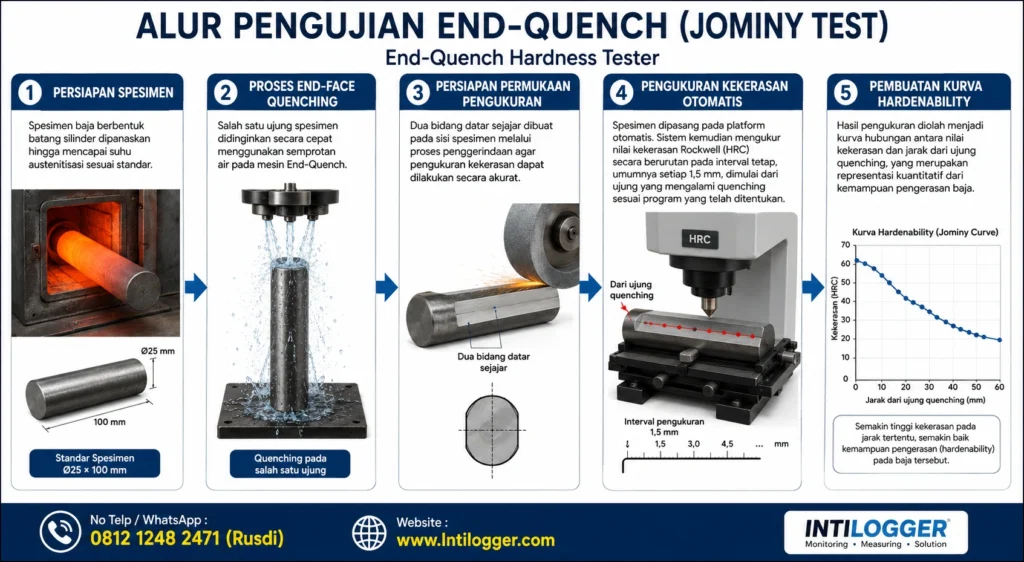

Alur Pengujian
Persiapan Spesimen
Spesimen baja berbentuk batang silinder dipanaskan hingga mencapai suhu austenitisasi sesuai standar.
Proses End-Face Quenching
Salah satu ujung spesimen didinginkan secara cepat menggunakan semprotan air pada mesin End-Quench.
Persiapan Permukaan Pengukuran
Dua bidang datar sejajar dibuat pada sisi spesimen melalui proses penggerindaan agar pengukuran kekerasan dapat dilakukan secara akurat.
Pengukuran Kekerasan Otomatis
Spesimen dipasang pada platform otomatis. Sistem kemudian mengukur nilai kekerasan Rockwell (HRC) secara berurutan pada interval tetap, umumnya setiap 1,5 mm, dimulai dari ujung yang mengalami quenching sesuai program yang telah ditentukan.
Pembuatan Kurva Hardenability
Hasil pengukuran diolah menjadi kurva hubungan antara nilai kekerasan dan jarak dari ujung quenching, yang merupakan representasi kuantitatif dari kemampuan pengerasan baja.
Keunggulan Utama
- Memenuhi standar internasional seperti ASTM A255 dan GB/T 225, sehingga hasil pengujian dapat dibandingkan secara global.
- Pengujian otomatis meningkatkan efisiensi sekaligus mengurangi kesalahan akibat pengukuran manual.
- Menghasilkan data hardenability yang akurat dan konsisten.
- Mampu membuat kurva hardenability secara otomatis sebagai dasar analisis material.
- Mendukung pengendalian kualitas dan optimasi proses perlakuan panas.
- Presisi tinggi dengan pengukuran berulang pada interval yang seragam.
Aplikasi
Penelitian dan Pengembangan Material
Digunakan untuk mengevaluasi kemampuan pengerasan berbagai jenis baja baru.
Pengendalian Kualitas
Memastikan setiap batch baja memiliki karakteristik hardenability yang sesuai dengan spesifikasi.
Perancangan Proses Heat Treatment
Menyediakan data penting untuk menentukan parameter perlakuan panas pada komponen seperti roda gigi, poros, dan komponen mesin lainnya, sekaligus memprediksi distribusi kekerasan setelah proses quenching.
Fungsi dalam Industri
End-Quench Hardness Tester merupakan peralatan pengujian penting yang menghubungkan komposisi material, proses perlakuan panas, dan kinerja akhir produk. Alat ini mengubah karakteristik hardenability yang bersifat kompleks menjadi kurva kekerasan yang terstandarisasi dan terukur, sehingga menjadi instrumen utama dalam industri metalurgi, manufaktur, otomotif, perlakuan panas, laboratorium pengujian material, hingga penelitian dan pengembangan baja.

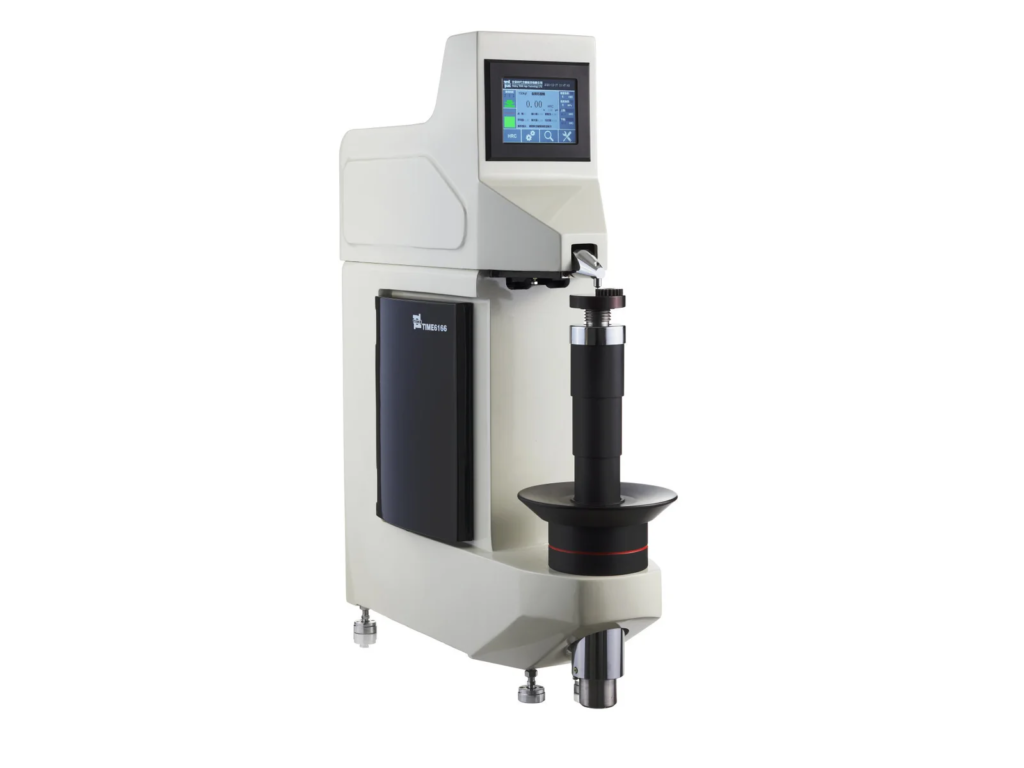

Rekomendasi Alat Uji Baja: Hardness Tester TIME6166/6167/6168
Automatic Rockwell & Superficial Hardness Tester TIME®6166/6167/6168 adalah mesin uji kekerasan Rockwell digital otomatis yang dirancang untuk memberikan pengukuran kekerasan logam secara cepat, akurat, dan konsisten sesuai standar internasional. Tersedia dalam tiga model untuk pengujian Rockwell, Superficial Rockwell, maupun kombinasi keduanya, alat ini dilengkapi layar sentuh TFT 5,7 inci, sistem pergantian gaya uji otomatis, sensor LVDT beresolusi tinggi, serta fitur konversi berbagai skala kekerasan dan kekuatan tarik. Dengan kemampuan ekspor data ke USB, printer, maupun komputer, TIME®6166/6167/6168 memberikan kemudahan dalam dokumentasi dan analisis hasil pengujian.
Kesimpulan
End-Quench Hardness Tester adalah solusi pengujian yang dirancang untuk mengukur kemampuan pengerasan (hardenability) baja secara cepat, akurat, dan sesuai standar internasional. Dengan sistem pengujian otomatis, alat ini mampu menghasilkan kurva hardenability yang menjadi acuan penting dalam evaluasi material, pengendalian kualitas, serta pengembangan proses perlakuan panas.
Penggunaan End-Quench Hardness Tester membantu industri memperoleh data yang konsisten untuk memilih material yang tepat, mengoptimalkan proses heat treatment, dan memastikan komponen memiliki distribusi kekerasan sesuai kebutuhan aplikasi. Oleh karena itu, alat ini menjadi investasi penting bagi laboratorium pengujian material, industri metalurgi, manufaktur, otomotif, serta perusahaan yang mengutamakan kualitas dan keandalan produk berbahan baja.
