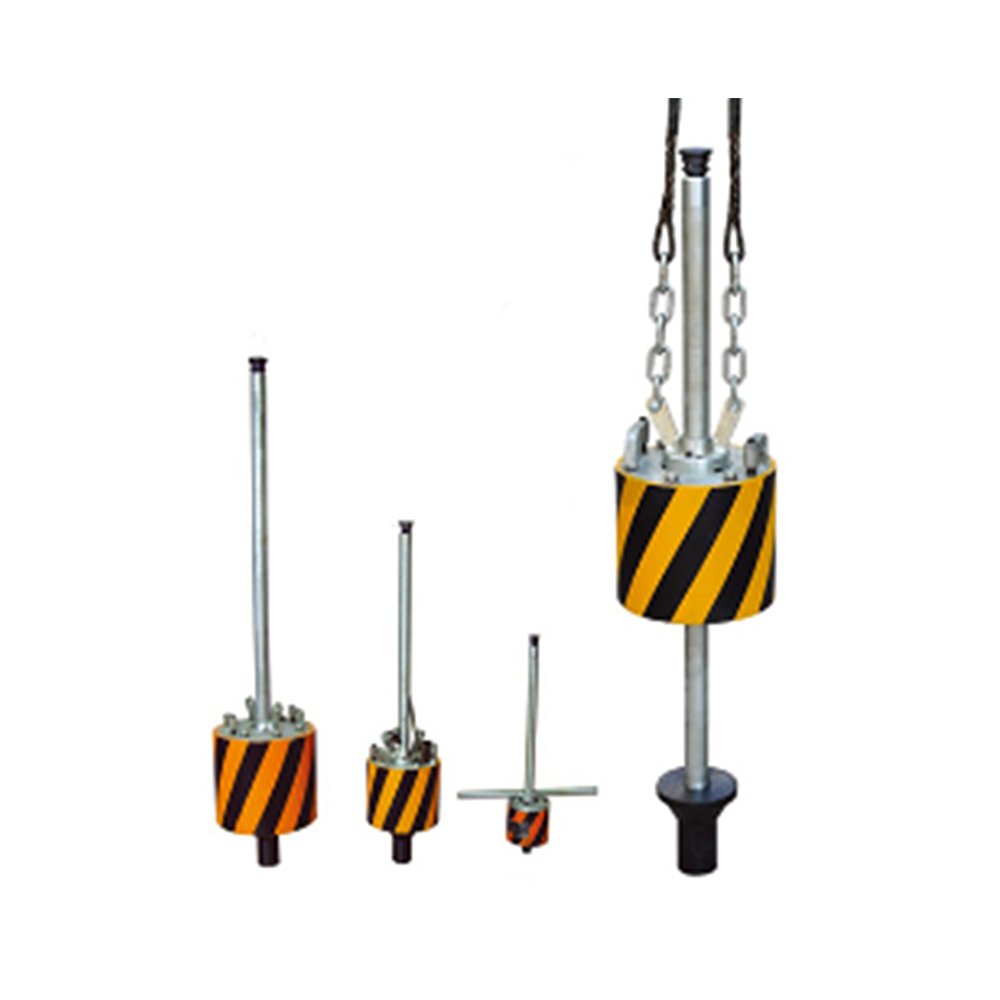

WKZ cone dynamic penetration instument
Jual WKZ Cone Dynamic Penetration Instrument & WGZ Standard Penetration Tester – Alat Uji Penetrasi Dinamis
WKZ Cone Dynamic Penetration Instrument dan WGZ Standard Penetration Tester adalah perangkat uji lapangan geoteknik yang dirancang untuk menentukan karakteristik lapisan tanah, konsistensi, serta kapasitas dukung fondasi (load-bearing capacity).
Pengujian penetrasi dinamis kerucut (conical dynamic test) dilakukan dengan menghujamkan probe berukuran tertentu ke dalam tanah menggunakan energi kinetik tumbukan palu berstandar, lalu mencatat jumlah pukulan (hammering count) pada kedalaman tertentu. Sementara itu, perangkat WGZ Standard Penetration Tester (SPT) menggunakan palu jatuh otomatis seberat 63,5 kg dengan tinggi jatuh 76 cm untuk mengukur jumlah pukulan kontinu pada kedalaman 30 cm guna mengevaluasi sifat tanah dasar bangunan.
Keunggulan Utama & Fitur Teknis:
-
Sistem Pengangkat Pin Luncur (Slippery Pin Lifter): Memiliki mekanisme pengait turun dan pelepas naik yang ringan serta andal untuk memastikan jarak jatuh palu yang akurat.
-
Desain Batang Palu Fleksibel: Menggunakan batang palu pegas pendek yang dirancang khusus untuk kenyamanan dan kemudahan pengoperasian di lapangan.
-
Fitur Keamanan Terintegrasi: Dilengkapi pengaman seperti pengait palu (hammer hook) guna menjamin keselamatan kerja selama proses pengujian berlangsung.
-
Palu Serbaguna: Dapat dikonfigurasi untuk uji sentuh probe, penetrator standar, hingga pengambil sampel tanah (soil collector).
-
Standar Kekerasan WGZ: Bagian penetrator standar WGZ-1 memiliki tingkat kekerasan di atas HRC 40 dengan kekerasan permukaan kurang dari 6.3um, serta dimensi ukuran luar D51 x 35 x 700 mm yang mematuhi standar nasional terkait.
Spesifikasi Varian Model WKZ Cone Dynamic Penetration:
-
Tipe Ringan (Light Type):
-
Berat Palu: 10 +/- 0,2 kg
-
Tinggi Jatuh: 50 +/- 2 cm
-
Diameter Probe: 40 mm (Luas penampang: 13 cm²)
-
Sudut Kerucut: 60°
-
Diameter Batang Probe: 25 mm (Berat per meter: < 3 kg)
-
-
Tipe Berat (Heavy Type):
-
Berat Palu: 63,5 +/- 0,5 kg
-
Tinggi Jatuh: 76 +/- 2 cm
-
Diameter Probe: 74 mm (Luas penampang: 43 cm²)
-
Sudut Kerucut: 60°
-
Diameter Batang Probe: 42 / 50 mm (Berat per meter: < 8 kg)
-
-
Tipe Super Berat (Super Heavy Type):
-
Berat Palu: 120 +/- 1,0 kg
-
Tinggi Jatuh: 100 +/- 2 cm
-
Diameter Probe: 74 mm (Luas penampang: 43 cm²)
-
Sudut Kerucut: 60°
-
Diameter Batang Probe: 50 mm (Berat per meter: < 12 kg)
-
Bidang Penggunaan:
-
Penyelidikan tanah lapangan untuk proyek konstruksi gedung, jalan raya, dan jembatan.
-
Pengujian kepadatan dan evaluasi daya dukung tanah pondasi dangkal maupun dalam.
