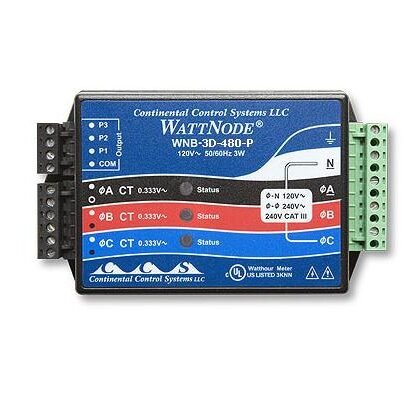

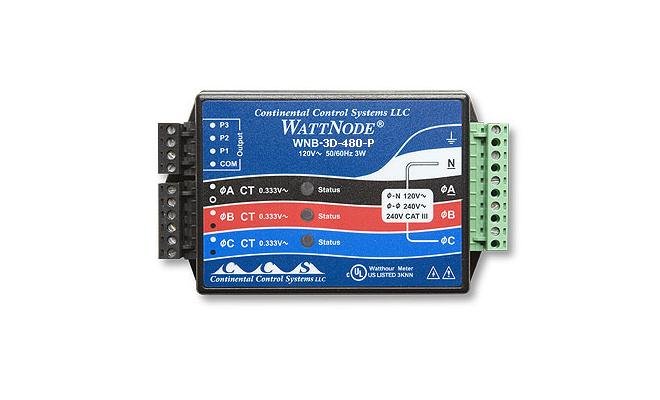

WattNode 208/240 VAC 3-phase Delta/Wye kWh Transducer Sensor WattNode 208/240 VAC 3-phase Delta/Wye kWh Transducer Sensor T-WNB-3D-240

Categories: Hobo, Temperature & Humidity

About this item

Untuk aplikasi sub-metering, net-metering, manajemen energi, dan kontrak kinerja, WattNode 208/240 VAC 3-phase Delta/Wye kWh Transducer Sensor bekerja dengan Transformator Arus AC Magnelab dan Pulse Input Adapter untuk menyediakan pengukuran energi True RMS dalam kilowatt jam (kWh), bahkan untuk beban dengan gelombang non-sinusoidal.

Sensor ini ideal untuk pemantauan energi secara akurat pada sistem listrik tiga fase, baik konfigurasi Delta maupun Wye, serta sangat cocok untuk digunakan dalam analisis konsumsi energi, efisiensi energi, dan pelaporan akuntabilitas energi di bangunan komersial maupun industri.

Deskripsi Produk

Overview

WattNode Delta-connection kWh Transducer menyediakan pengukuran energi yang akurat dengan biaya rendah untuk memenuhi kebutuhan aplikasi sub-metering, net-metering, manajemen energi, dan kontrak kinerja energi. Alat ini bekerja bersama Transformator Arus AC Magnelab dan Pulse Input Adapter untuk menghasilkan data energi True RMS dalam satuan kilowatt-jam (kWh), bahkan saat digunakan pada beban dengan gelombang non-sinusoidal.

Karena sensor ini terhubung langsung ke jalur listrik utama, penggunaannya hanya diperbolehkan untuk personel yang berkualifikasi. Model ini mendukung sistem 3-fase dengan konfigurasi Delta 208/240 VAC.

Fitur

Mengukur sistem 1, 2, atau 3 fase dalam konfigurasi kabel 2, 3, atau 4 kawat
Kompatibel dengan berbagai pilihan CT (dijual terpisah); tersedia untuk arus dari 5 hingga 1500 amp
Pengukuran akurat untuk sistem 1-fase, 2-fase, dan 3-fase
Mudah dipasang dan dihubungkan
Output pulsa: kompatibel dengan model pencatat data (data logger) yang memiliki input pulsa
Ukuran ringkas: dapat dipasang di panel layanan listrik atau kotak sambungan yang ada
LED diagnostik: mengonfirmasi pemasangan yang benar untuk semua fase
Pengukuran dua arah: mendukung net metering untuk pembangkit listrik tenaga surya (PV) dan angin dengan satu meter
Dapat digunakan untuk pemantauan Variable Frequency Drive (VFD)
Ditenagai langsung dari jalur listrik: tidak memerlukan catu daya eksternal
Terminal blok lepas-pasang: memudahkan pemasangan dan pelepasan
Terdaftar UL dan cUL: dirancang dan diuji untuk keselamatan di Amerika Utara
Tanda CE: dapat dipasang di seluruh Uni Eropa

Spesifikasi

Tegangan Operasional: ±20% dari tegangan nominal
Frekuensi Operasi: 60 Hz
Input CT: 0–0,5 VAC saat operasi, maksimum 3 VAC
Konektor: Terminal sekrup lepas-pasang (14 AWG), diakui UL & CSA, 600V
Suhu Operasional: -30 hingga 60°C (-22 hingga 140°F)
Kelembaban Operasional: 0 hingga 90% RH, non-kondensasi
Dimensi: 8,5 cm x 14,3 cm x 3,8 cm (3,3 in x 5,6 in x 1,5 in)
Berat: 295 g (10,4 oz)
Jumlah Kanal Data: 2

Konfigurasi Fasa yang Didukung

Delta atau Wye: 208V dan 480V AC
1 Fase 2 Kawat: 208V (tanpa netral)
1 Fase 2 Kawat: 240V (tanpa netral)
1 Fase 3 Kawat: 120V/240V
3 Fase 3 Kawat: 208V (tanpa netral)
3 Fase 4 Kawat: 120V/208V

Akurasi Pengukuran

±0,45% dari pembacaan + 0,05% dari skala penuh hingga harmonik ke-25
Catatan: Akurasi dapat bervariasi antara 1,5% hingga 4% tergantung jenis CT dan variasi tegangan jalur
