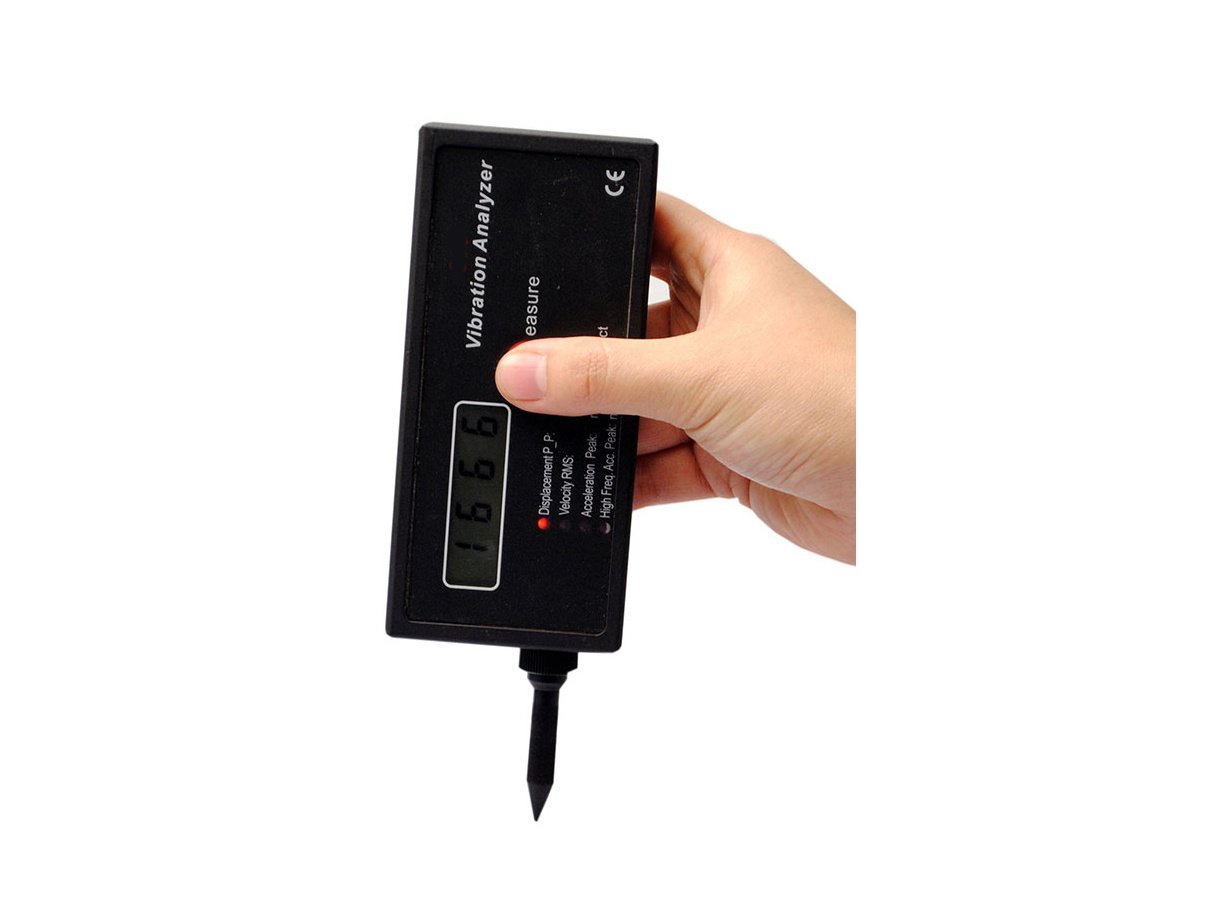

Vibration Analyzer TIME®7117/7117B
Vibration Analyzer TIME®7117/7117B adalah alat analisis getaran digital yang dirancang untuk melakukan pengukuran dan analisis kondisi mesin secara cepat, akurat, dan andal. Alat ini mampu mengukur parameter getaran seperti akselerasi (acceleration), kecepatan (velocity), dan perpindahan (displacement) sehingga memudahkan pengguna dalam mendeteksi ketidakseimbangan (unbalance), misalignment, keausan bearing, kelonggaran mekanis, hingga berbagai potensi kerusakan mesin sebelum terjadi kegagalan. Dengan desain portabel, pengoperasian yang mudah, serta hasil pengukuran yang presisi, TIME®7117/7117B menjadi solusi ideal untuk program Predictive Maintenance (PdM) dan Condition Monitoring.
Vibration Analyzer TIME®7117/7117B banyak digunakan untuk inspeksi motor listrik, pompa, kipas (fan), blower, gearbox, kompresor, turbin, bearing, conveyor, serta berbagai mesin industri di sektor manufaktur, minyak dan gas, petrokimia, pembangkit listrik, pertambangan, semen, baja, dan industri proses lainnya. Dengan pemantauan getaran secara berkala, alat ini membantu meningkatkan keandalan peralatan, mengurangi downtime, memperpanjang umur mesin, serta mengoptimalkan efisiensi operasional dan biaya perawatan.
Fitur Utama
- TIME7117 merupakan Vibration Analyzer untuk inspeksi bearing, sedangkan TIME7117B adalah Vibration Analyzer tipe explosion-proof untuk digunakan di area berpotensi ledakan.
- Alat multifungsi untuk mengukur getaran dan suhu, sehingga dapat mendeteksi dini kerusakan pada mesin, bearing, dan gearbox.
- Mampu mengukur:
- Nilai envelope acceleration frekuensi tinggi untuk analisis kondisi bearing.
- Suhu permukaan bearing akibat getaran.
- Displacement (Peak-to-Peak).
- Velocity (RMS).
- Acceleration (Peak).
- Mendeteksi kerusakan bearing maupun masalah gear meshing.
- Mengevaluasi kondisi getaran keseluruhan peralatan seperti ketidakseimbangan (unbalance), misalignment, kelonggaran (looseness), serta gangguan pada poros dan struktur mesin.
- Sensor terintegrasi (built-in) dengan keandalan tinggi.
- Layar LCD 4 digit yang mudah dibaca.
- Data hasil pengukuran tersimpan secara otomatis, dilengkapi fitur Auto Power Off saat tidak digunakan.
- Pengoperasian satu tombol, desain ringkas, ringan, mudah dibawa, serta casing logam yang kokoh dan tahan terhadap gangguan (anti-interferensi).

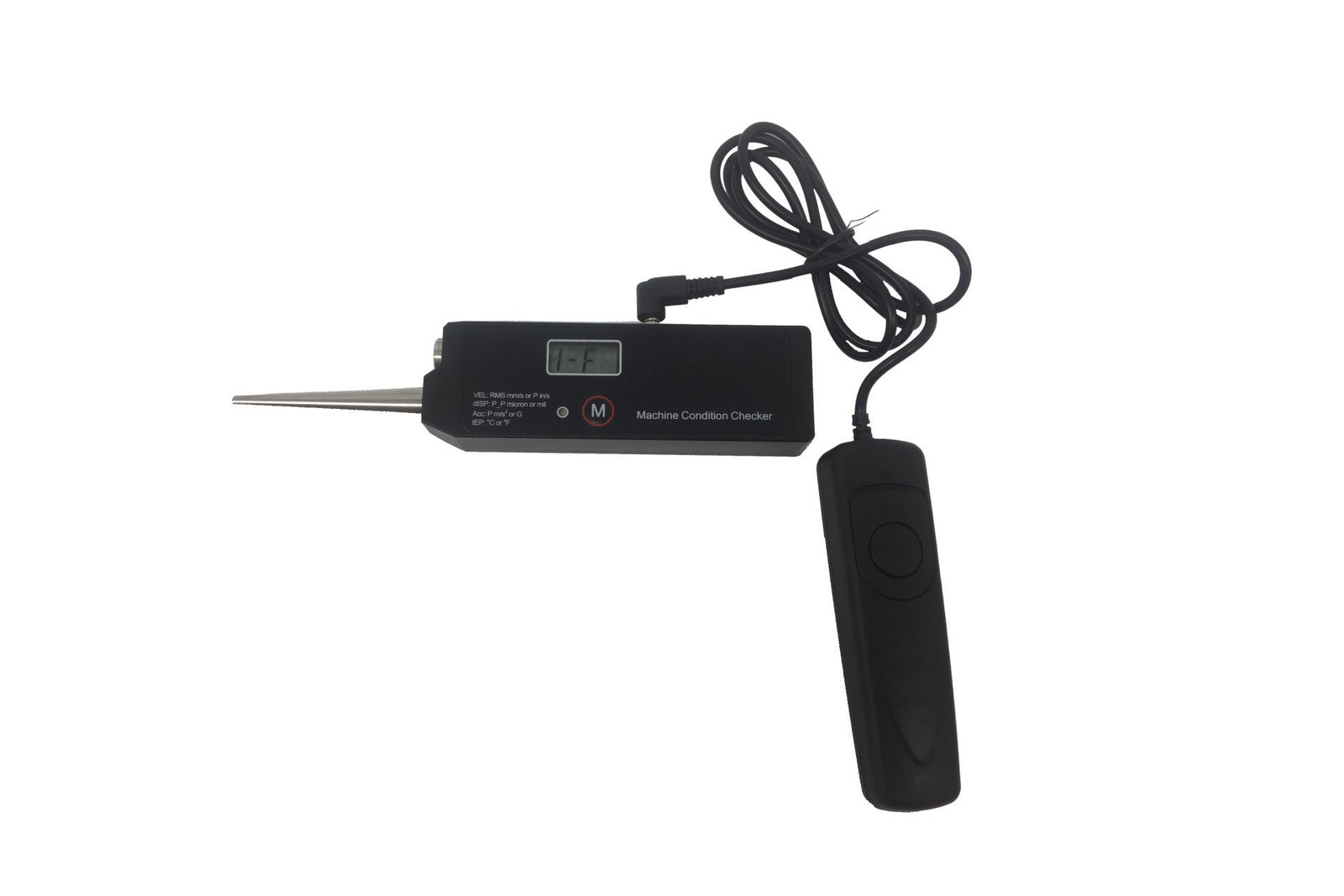

- Dilengkapi dudukan magnet (magnetic seat) dan shutter release untuk meningkatkan konsistensi dan keandalan hasil pengukuran.
- Mengacu pada standar ISO 10816, dengan pilihan 6 jenis mesin serta indikator lampu merah dan kuning untuk evaluasi kondisi getaran.
- Setelah pengukuran Envelope Acceleration, indikator lampu akan menunjukkan kondisi bearing dan gear berdasarkan hasil analisis.
Kelengkapan Standar
| No. | Item | Jumlah |
|---|---|---|
| 1 | Unit Utama (Main Unit) | 1 unit |
| 2 | Probe Panjang (Long Probe) | 1 buah |
| 3 | Probe Pendek (Short Probe) | 1 buah (TIME7117) |
| 4 | Shutter Release | 1 buah (TIME7117) |
| 5 | Dudukan Magnet (Magnetic Seat) | 1 buah (TIME7117) |
| 6 | Tas Pelindung (Leather Case) | 1 buah |
| 7 | Buku Panduan Pengguna | 1 buah |
| 8 | Sertifikat | 1 buah |
| 9 | Kotak Penyimpanan | 1 buah |
Spesifikasi Teknis
| Parameter | TIME7117 | TIME7117B |
|---|---|---|
| Rentang Acceleration | 0,1 – 100 m/s² | 0,1 – 199,9 m/s² |
| Rentang Velocity | 0,1 – 250 mm/s | 0,1 – 199,9 mm/s |
| Rentang Displacement | 1 – 3000 μm | 1 – 1999 μm |
| Rentang Frekuensi Acceleration | 10 – 1000 Hz | 10 – 1000 Hz; 1000 – 5000 Hz |
| Rentang Frekuensi Velocity | 10 – 1000 Hz | — |
| Rentang Frekuensi Displacement | 10 – 500 Hz | — |
| Envelope Acceleration | 0,1 – 25 unit / 5 Hz – 2 kHz (demodulasi dari 3 kHz – 10 kHz) | Sama |
| Rentang Suhu | -33°C hingga 220°C | -33°C hingga 220°C |
| Akurasi | ±5% + 2 digit | ±5% ±2 digit; ±10% ±2 digit (frekuensi tinggi) |
| Catu Daya | Baterai 1/2 AA, 3,6 V, arus 20–29 mA, waktu operasi >20 jam | Baterai 6F22 9 V, waktu operasi >25 jam |
| Suhu Operasi | 0°C – 50°C | 0°C – 50°C |
| Dimensi | 110 × 35 × 17 mm | 120 × 60 × 24 mm |
| Berat | 100 g (termasuk baterai) | 250 g (termasuk baterai dan sensor) |
