Deskripsi Produk

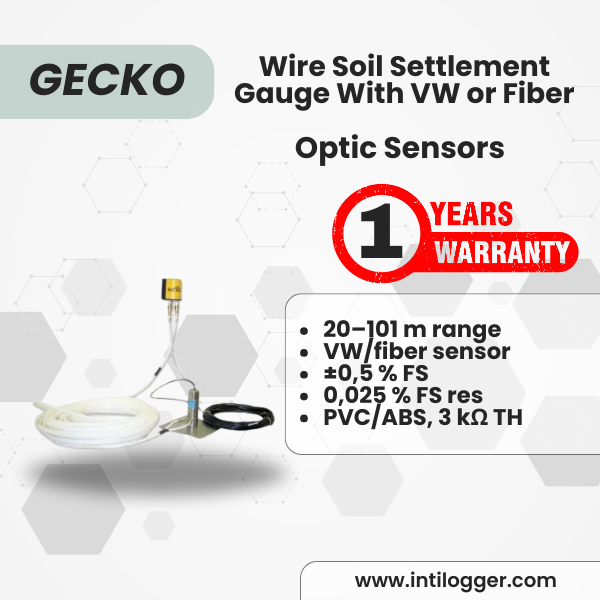

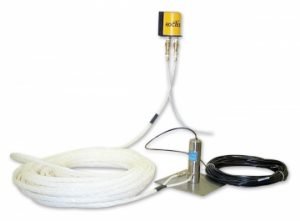

SSG (Soil Settlement Gauge) adalah alat pemantauan penurunan atau pengangkatan tanah yang dilengkapi dengan transduser tekanan tipe vibrating wire atau fiber optik, yang tertanam dalam rumah baja tahan karat (stainless steel) yang tahan korosi.
Unit ini biasanya dipasang pada pelat dasar dan dihubungkan ke stasiun referensi melalui dua selang (twin tubing) yang berisi air atau cairan anti-beku, serta dilengkapi dengan konektor. Stasiun referensi merupakan reservoir berisi cairan yang terbuka terhadap tekanan atmosfer dan ditempatkan pada elevasi yang diketahui.
Prinsip kerja:
Perubahan elevasi dari transduser terhadap ketinggian reservoir mencerminkan penurunan (settlement) atau pengangkatan (heave) tanah atau struktur.
Fitur Utama
-
Transduser presisi tinggi: Tersedia dalam versi vibrating wire atau fiber optik
-
Struktur tahan lama: Terbuat dari baja tahan karat untuk ketahanan terhadap lingkungan keras
-
Instalasi fleksibel: Dapat dipasang di lubang bor, pipa standpipe, tanah, beton, atau langsung pada struktur
-
Pemantauan jangka panjang: Stabilitas tinggi dengan akurasi dan resolusi presisi
-
Kompensasi suhu & tekanan: Dilengkapi termistor (untuk VW) dan direkomendasikan penggunaan cairan bebas udara (de-aired) serta flushing berkala
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Rentang Pengukuran | 20 m, 35 m, 50 m, 51 m, 75 m, 101 m |
| Jenis Transduser | Vibrating wire atau fiber optik |
| Overpressure Maksimum | 1,5 × dari rentang |
| Akurasi | ±0,5% F.S. (opsional: ±0,1% F.S.) |
| Resolusi | 0,025% F.S. (minimum) |
| Drift Termal Transduser | ±0,1% F.S. per °C |
| Reservoir | Terbuat dari PVC dan ABS |
| Jenis Cairan | Air (opsional: larutan anti-beku/de-aired water) |
| Termistor | 3kΩ (hanya untuk versi vibrating wire, model TH-T) |
| Twin Tubing | Polyethylene, 1/4 inci × 0,170 inci |
| Tipe Kabel | IRC-41A(P), IRC-390, CFO-3STD, CFO-9RF |
Aplikasi Umum
-
Pemantauan penurunan tanah pada proyek timbunan, pondasi, bendungan, tanggul
-
Pengukuran heave akibat grouting atau perubahan tekanan bawah tanah
-
Pemasangan di struktur untuk mendeteksi deformasi vertikal
-
Proyek geoteknik dan pemantauan lingkungan
