Piezometer Casagrande merupakan instrumen geoteknik yang sederhana, andal, dan ekonomis untuk mengukur tingkat muka air tanah serta tekanan air pori di dalam tanah dan batuan. Pengoperasiannya didukung oleh penggunaan Ujung Filter Berpori (Porous Filter Tip) Model GV-2427 berkualitas tinggi dari Geovan.
Aplikasi Utama
Pemantauan Bendungan: Pengawasan kestabilan pada bendungan, waduk, dan tanggul.
Stabilitas Lereng: Analisis dan pemantauan pergerakan serta rembesan air pada lereng.
Sistem Drainase: Pengukuran tinggi muka air tanah untuk keperluan pengeringan (dewatering) dan drainase konstruksi.
Pengambilan Sampel: Membantu proses pengambilan sampel air tanah.
Pengujian Permeabilitas: Evaluasi karakteristik hidrolik tanah.
Lingkungan: Pemantauan rembesan pada area tanah yang terkontaminasi.
Metode Instalasi & Pengukuran
Instalasi Piezometer: Ujung filter berpori dihubungkan ke pipa tegak (standpipe) lalu dimasukkan ke dalam lubang bor pra-gali (pre-bored borehole). Alternatif lainnya, jenis tertentu dapat ditancapkan atau didorong langsung ke dalam tanah lunak.
Zona Respons: Saat dipasang, elemen berpori dikelilingi oleh pasir filter (filter sand), dan di bagian atasnya ditutup dengan lapisan Bentonit untuk mencegah kontaminasi air permukaan.

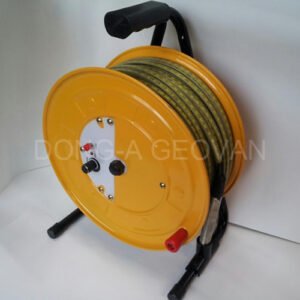

Pengukuran Ketinggian Air: Pembacaan kedalaman air umumnya dilakukan menggunakan alat pengukur ketinggian air (water level indicator / dipmeter). Untuk kondisi tekanan artesis, dipasang alat pengukur tekanan Bourdon di bagian atas pipa.
Spesifikasi Teknis Ujung Filter Berpori (GV-2427)
Bahan (Material): HDPE berkualitas tinggi (High-Density Polyethylene)
Ukuran Pori Rata-Rata: 50 mikron
Permeabilitas: $3 \times 10^{-4}\text{ m/s}$
Porositas: 35%
Dimensi Standar
| Diameter Luar (OD) | Panjang |
| OD 32 mm | 400 mm |
| OD 38 mm | 400 mm |
| OD 48 mm | 400 mm |
